锅炉安装质量证明书
篇一:锅炉安装质量证明书
锅炉安装质量证明书
型号:
江苏省质量技术监督局印
安装检验资料目录
施工概况
表1
锅炉房主要附属设备一览表
锅炉安装施工管理人员名单表2
篇二:锅炉安装质量证明书范本…4页五、基础检查记录…………………………………………5页六、锅炉就位检验验收记录………………………………6页七、焊接接头外观检查记录………………………………7页八、无损探伤记
录…………………………………………8页九、省煤器及空气预热器安装记录……………………9页十、汽、水管道及附件安装检验验收记录……………10页十一、热工仪表安装检查记录…………………………11页十二、锅炉本体水压试验检查记录……………………12页十三、省煤器水压试验检查记录………………………13页十四、炉排冷态试运转记录……………………………14页十五、炉墙砌筑质量检查记录…………………………15页十六、烘炉检查记录……………………………………16页十七、煮炉检查记录……………………………………17页十八、安全阀检查记录…………………………………18页十九、保护装置安装记录………………………………19页二十、二十四小时试运行记录…………………………20页
锅炉安装质量证明书
锅炉技术资料审查记录
图纸审查记录
篇三:锅炉安装质量证明书
锅炉安装质量证明书
锅炉名称(型号):
安装单位:
安装许可证编号:
建设(使用)单位:
安装监检单位:
整装锅炉安装施工记录目录
TSZS002—2003
特种设备安装改造维修告知书
施工单位:上海市安装工程有限公司设备种类:锅炉安装施工类别:告知日期:2009年6月10日
国家质量监督检验检疫总局制。

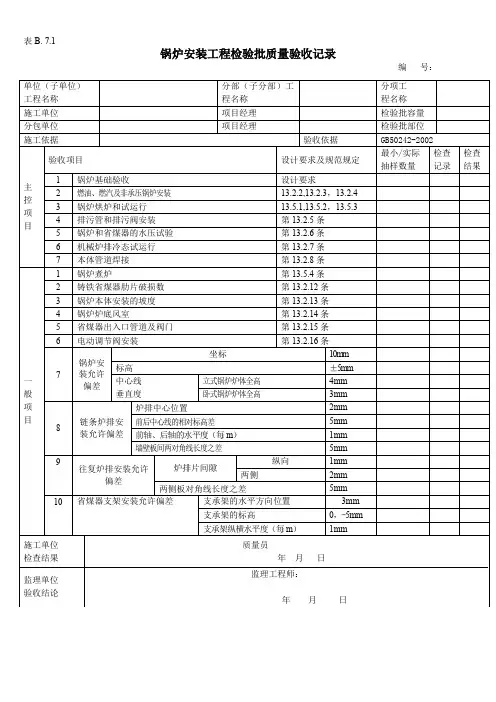

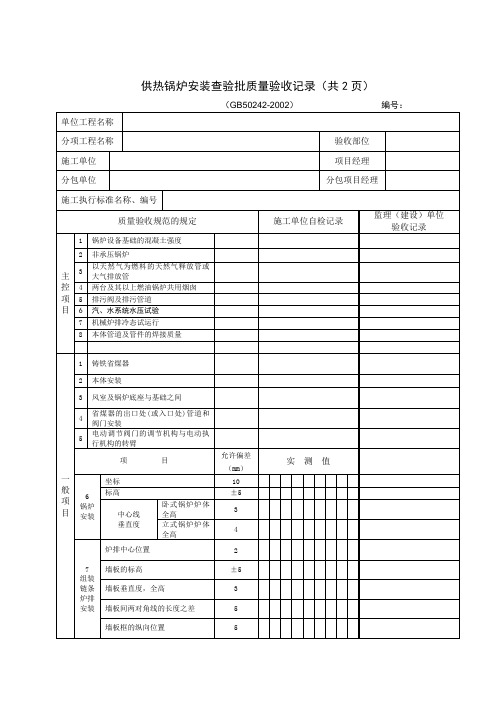

《锅炉安装工程检验批质量验收记录》填写说明与依据一、总说明(1)适用范围,适用于建筑供热和生活热水供应的额定工作压力不大于125MPa.热水温度不超过130%的整装蒸汽和热水锅妒及辅助设备安装工程的质量检验与验收。
(2)检验批的划分:室外供热管道及配件安装分项工程应按系统、区城、施工段或楼层等划分。
分项工程应划分成若干检验批进行验收。
(3)验收人员:由监理工程师(建设单位项目专业技术负责人)组织施工单位项目经理和有关勘察、设计单位项目负责人等进行验收。
二、表格项目填写说明1.主控项目(1)锅炉基础验收1)规范要求:锅炉设备基础的混凝土强度必须达到设计要求,基础的坐标、标高、几何尺寸和螺栓孔位置应符合下表12-43 的规定。
锅炉及辅助设备基础的允许偏差和检验方法表12-432)检查数量:全数检查。
(2)燃油、燃汽及非承压锅炉安装1)规范要求;非承压锅炉,应严格按设计或产品说明书的要求施工。
锅简顶部必须敞口或装设大气连通管,连通管上不得安装阀门。
检查方法:对照设计图纸或产品说明书检查。
2)规范要求:以天然气为燃料的锅炉的天然气释放管或大气排放管不得直接通向大气,应通向贮存或处理装置。
检查方法:对照设计图纸检查。
3)规范要求:两台或两台以上燃油锅炉共用一个烟肉时,每一台锅炉的烟道上均应配备风阀或挡板装置,并应具有操作调节和闭锁功能。
检查方法:观察和手扳检查。
检查数量:全数检查。
山建市卫建生市公间中的大为工(3)锅炉烘炉和试运行1)规范要求:锅炉火焰烘炉应符合下列规定火焰应在炉膛中央燃烧,不应直接烧烤炉墙及炉拱。
烘炉时间一般不少于4d,升温应缓慢,后期烟温不应高于160C,且持续时间不应少于24h。
链条炉排在烘炉过程中应定期转动。
烘炉的中、后期应根据锅炉水水质情况排污。
检查方法:计时测温、操作观察检查。
2)规范要求:锅炉结束后应符合下列规定:①炉墙经烘烤后没有变形,裂纹及塌落现象。
2炉墙砌筑砂浆含水率达到7%以下。

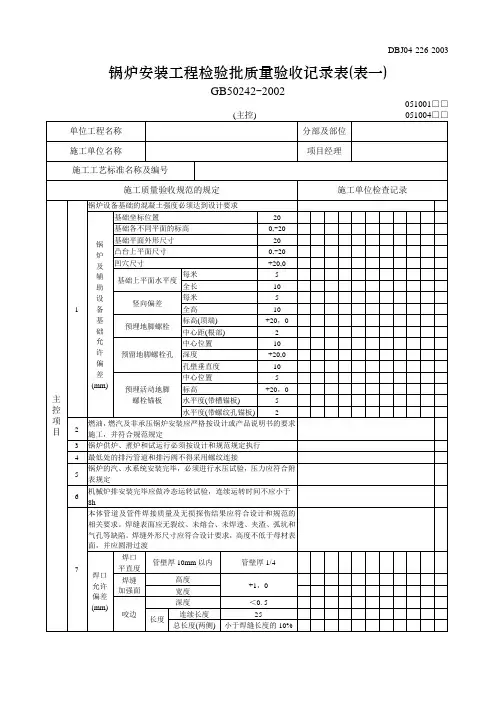

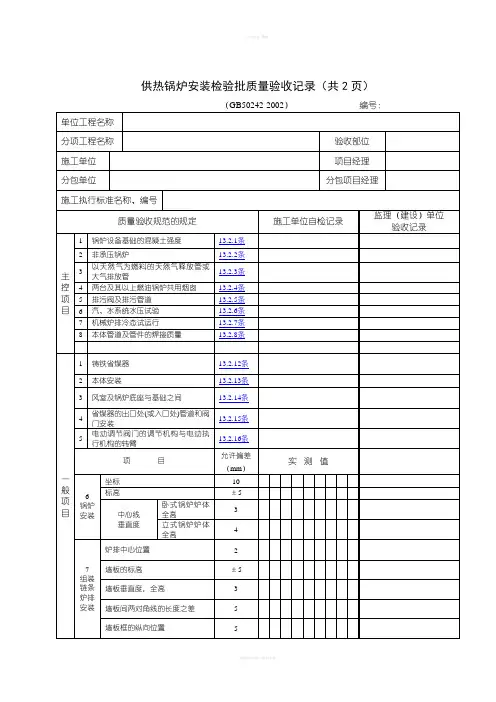

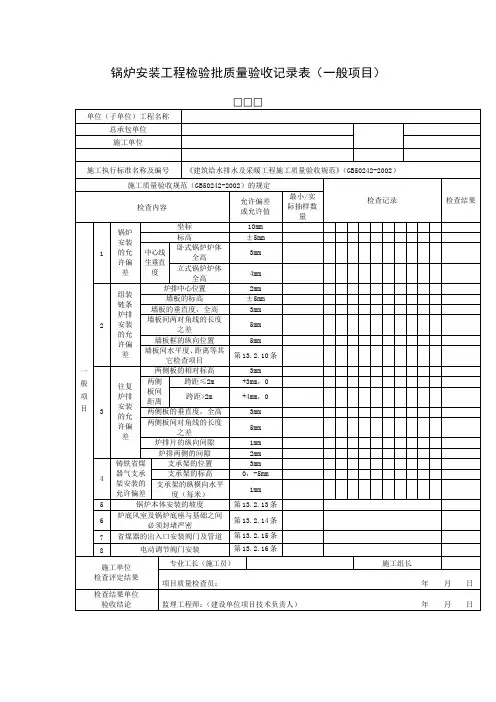

GB50242-2002051001□□(主控) 051001051004 主控项目:1.检查数量:全数检查。
检验方法:①混凝土强度应检查按规定抽样试件强度报告。
②允许偏差用经纬仪、水准仪、水平尺、吊线、拉线、塞尺、尺量检查。
2.13.2.2条非承压锅炉:锅筒顶部必须敞口或装设大气连通管,连通管上不得安装阀门。
检查数量:全数检查。
检验方法:对照设计图纸或产品说明书检查。
13.2.3条以天然气为燃料的锅炉的天然气释放管或大气排放管不得直接通向大气,应通向贮存或处理装置。
检查数量:全数检查。
检验方法:对照设计图纸检查。
13.2.4条两台或两台以上燃油锅炉共用一个烟囱时,每一台锅炉的烟道上均应配备风阀或挡板装置,并应具有操作调节和闭锁功能。
检查数量:全数检查。
检验方法:观察和手扳检查。
3.13.5.1条锅炉火焰烘炉应符合下列规定。
1)火焰应在炉膛中央燃烧,不应直接烧烤炉墙及炉拱。
2)烘炉时间一般不少于4d,升温应缓慢,后期烟温不应高于160℃,且持续时间不应少于24h。
3)链条炉排在烘炉过程中应定期转动。
4)烘炉的中、后期应根据锅炉水水质情况排污。
检查数量:全数检查。
检验方法:计时测温,操作观察检查。
检查烘炉记录。
13.5.2条烘炉结束后应符合下列规定:1)炉墙经烘烤后没有变形、裂纹及塌落现象。
2)炉墙砌筑砂浆含水率达到7%以下。
检查数量:全数检查。
检验方法:测试及观察检查。
检查烘炉记录。
13.5.3条锅炉在烘炉、煮炉合格后,应进行48h的带负荷连续试运行,同时应进行安全阀的热状态定压检验和调整。
检查数量:全数检查。
检验方法:检查烘炉、煮炉及试运行全过程,检查试运行记录。
4.检查数量:全数检查。
检验方法:观察检查。
5.检查数量:全数检查。
检查水压试验报告。
检验方法:1.在试验压力下10min内压力降不超过0.02MPa ;然后降至工作压力进行检查,压力不降,不渗,不漏;2.观察检查,不得有残余变形,受压元件金属壁和焊缝上不得有水珠和水雾。
锅炉安装质量验收记录 WEIHUA system office room 【WEIHUA 16H-WEIHUA WEIHUA8Q8-锅炉安装质量验收记录整装锅炉陕西省质量技术监督局编制锅炉安装工程施工审批表注:1.本表一式四份,建设单位,施工单位,区.、县及地.市锅炉安全监察机构各一份。
2.本表由施工单位填写,会同建设单位共同申报。
3本表也适用于锅炉维修和改造工程,锅炉安装质量验收证明书施工概况锅炉安装开工报告锅炉安装技术资料检查记录锅炉部件安装前检验记录附属设备、辅助机械安装前检查记录施工图纸会审及技术交底记录填写人:年月日锅炉基础检查验收记录锅炉基础混泥土强度回弹复验检测记录注:应附锅炉基础混凝土强度报告及基础混凝土强度回弹复验检测报告锅炉就位检查验收记录炉内清扫验收记录锅炉水压试验检查验收记录及签证有机热载体气相炉气密性试验检查记录及签证炉排冷态试运行检查记录阀门严密性试验记录锅炉范围内管道材料质量证明书审查记录施工单位质量检查员:年月日焊材质量证明书审查记录施工单位质量检查员:年月日焊条烘干记录锅炉范围内管道焊接工作记录记录人:年月日锅炉范围内管道安装检查验收记录无损探伤检查记录锅炉范围内管道保温层施工质量检查验收记录水位表(液面计)安装检查验收记录压力表安装检查记录安全阀安装检查验收记录测温仪表安装验收记录汉中市人民医院Q蒸汽锅炉防爆门安装验收记录陕西医药控股集团生物制品有限公司Q蒸汽锅炉(01#)节能器安装验收记录锅炉系统仪表管安装检查验收记录水处理设施检查验收记录除氧设备检查验收记录给水泵、循环泵安装检查验收记录炉体漏风试验记录烘炉记录注:1、本记录第一行的“烟气温度”栏中,应填写烘炉作业开始时测温位置处的仪表所显示的温度。
2、每两小时记录一次。
烘炉检查验收记录煮炉记录注:应用于第一次加药后,每两小时记录一次。
煮炉检查验收记录安全阀安装调整验收记录蒸汽热水锅炉热态试运行记录注:应每小时记录一次。
锅炉安装质量记录在锅炉安装质量记录中,通常会包括以下内容:1.安装前准备工作:-锅炉的运输和搬运:记录锅炉的运输方式及搬运过程中是否出现损坏或者磕碰等情况,并对锅炉进行检查。
-安装现场准备:记录安装现场的准备工作,比如清理现场、搭建安全围栏、安装脚手架等。
2.锅炉主体安装:-安装位置:记录锅炉的安装位置是否符合设计要求,并是否满足空间要求和适当的通风条件。
-锅炉支架、底座安装:记录支架、底座的安装方法和材料选择,是否符合相关规范。
-连接管道安装:记录锅炉与其他设备之间的连接管道的安装情况,包括材料选择、焊接质量等。
-安装运行部件:记录锅炉运行部件(如燃烧器、炉膛、烟管等)的安装方法、位置和材料选择。
3.相关设备安装:-水处理设备安装:记录锅炉水处理设备(如软水器、除氧器等)的安装方法和位置,水处理设备是否正常运行。
-配套设备安装:记录与锅炉相关的配套设备(如泵、风机、阀门等)的安装方法和位置,以及设备的运行状态。
4.管道系统安装:-输水管道安装:记录输水管道的安装方法、位置和材料选择。
-排烟管道安装:记录排烟管道的安装方法、位置和材料选择,以及是否符合相关排烟要求。
5.安全防护措施:-安全阀和断电保护:记录安全阀和断电保护装置的安装方法和位置,以及是否符合相关安全要求。
-泄漏检测和报警装置:记录泄漏检测和报警装置的安装方法和位置,以及是否正常运行。
6.技术验收和试运行:-设备技术验收:记录锅炉技术验收过程中的各项指标检测结果,比如热效率、排放标准等。
-试运行:记录锅炉的试运行情况,包括运行时间、运行过程中的问题和解决方法等。
7.质保和售后服务:-质保期服务:记录锅炉的质保期限和售后服务内容。
-售后服务记录:记录售后服务中的各项工作内容,如设备维护、故障处理等。
在记录中,应该详细记录每一个环节的安装方法、材料选择、工艺措施等,并附上相应的照片、检测报告和技术资料等。
对于每一个关键环节,还应该注明其相关的法规、标准和规范,以确保安装质量的合法合规。
---------------------------------------------------------------最新资料推荐------------------------------------------------------锅炉安装质量证明书范本锅炉安装质量证明书(整装)建设单位:安装单位:安装日期:1/ 20锅炉安装质量证明书建设单位锅炉型号锅炉出厂编号锅炉制造日期安装单位锅炉安装许可证锅炉制造单位安装竣工日期锅炉规范额定出力额定出口压力额定蒸汽温度给水温度吨/时MPa ℃ ℃额定出口热水温度额定回水温度燃烧方式适用燃料℃ ℃结本锅炉安装工程质量,经全面检查,符合国家有关标准要求,并经 24 小时试运转正常,可以投入运行。
论安装单位:工程验收汇签年月安装技术负责人:安装单位负责人:(章)建设(监理)单位:(章)建设单位(监理)负责人:建设单位(监理)主管技术人员:日年月日1---------------------------------------------------------------最新资料推荐------------------------------------------------------ 锅炉技术资料审查记录锅炉型号锅炉出厂日期技术资料审核 1 锅炉图纸(是否经省级监察部门审批) 2 强度计算、安全阀排量计算 3 锅炉质量证明书 4 安装使用说明书 5 制造监检证书 6 施工组织(设计)方案 7 调试、运行工艺 8 锅炉能效测试报告 9 燃烧机型式试验报告 10 锅炉移装证明文件及相关资料产品编号锅炉制造厂审核结果合格合格合格合格合格合格备注建设单位:年月日施工单位:年月日23/ 20图纸审查记录图号及图纸名称主要问题及处理结果1、锅炉制造总图 2、管道阀门仪表部件 3、锅炉房简图 4、测点布置图符合要求备注:建设单位:年月日施工单位:年月日3---------------------------------------------------------------最新资料推荐------------------------------------------------------ 主要元部件质量检查记录实际检验质量缺陷内容(主要外观)主要设备外观检查未发现缺陷。
锅炉安装检验验收制度范本一、总则为确保锅炉安装工程质量,保障人民群众生命财产安全,根据《中华人民共和国特种设备安全法》、《特种设备安全监察条例》等法律法规,制定本验收制度。
二、验收范围本验收制度适用于各类蒸汽锅炉、热水锅炉、有机热载体炉等特种设备的安装工程。
三、验收条件1. 施工单位应具备国家规定的锅炉安装资质,并在有效期内。
2. 安装工程应符合国家法律法规、安全技术规范、标准和设计文件要求。
3. 施工单位应完成锅炉安装工程,并自检合格。
4. 施工单位应提供相关技术资料和文件,包括施工方案、施工记录、质量证明书、监检证书等。
四、验收程序1. 施工单位向当地特种设备安全监察机构提交锅炉安装验收申请。
2. 当地特种设备安全监察机构对施工单位提交的资料进行审查,必要时进行现场检查。
3. 当地特种设备安全监察机构组织专家对锅炉安装工程进行验收。
4. 验收合格的,当地特种设备安全监察机构出具锅炉安装验收证书;验收不合格的,施工单位应按照要求整改,重新申请验收。
五、验收内容1. 锅炉本体及其附件的安装是否符合设计文件和标准要求。
2. 锅炉的焊接质量是否符合国家规定的要求。
3. 锅炉的安全附件(如安全阀、压力表等)是否齐全、完好,并已进行校验。
4. 锅炉的操作系统、控制系统是否正常,符合安全技术规范要求。
5. 锅炉的周围环境、通道、消防设施等是否符合规定。
6. 施工单位是否建立健全质量管理体系,并运转正常。
六、验收意见验收组根据验收内容和结果,对锅炉安装工程提出验收意见。
验收意见分为合格、不合格。
七、验收后的管理1. 锅炉安装验收合格后,施工单位应向使用单位交付相关资料和文件,并办理使用登记手续。
2. 使用单位应按照验收意见和相关规定,对锅炉进行正常运行、维护和保养。
3. 当地特种设备安全监察机构应对锅炉安装工程进行监督检查,确保工程质量和安全。
八、法律责任1. 施工单位有违反法律法规、安全技术规范、标准和要求的行为,一经查实,由当地特种设备安全监察机构依法予以处罚。
锅炉安装质量证明书
(整装)
建设单位: ____________________
安装单位: ____________________
安装日期: ____________________
锅炉安装质量证明书
锅炉技术资料审查记录
图纸审查记录
锅炉外观检查记录
锅炉基础验收记录
锅炉本体就位检查验收记录
焊接接头外观检查记录
无损探伤记录
省煤器及空气预热器安装记录
管道及附件安装检查验收记录
安全附件安装检查记录
锅炉本体水压试验记录
省煤器水压试验检查记录
炉排冷态试运转记录
炉墙砌筑质量检查记录
锅炉水处理系统调试记录
燃油(气)锅炉安全性能调试记录
烘炉检查记录
(天)
修补
记录
质量
评定
备注
建设单位: 安装单位:
煮炉检查记录
安全保护装置安装记录
试运行记录
锅炉安装工程验收记录。
精品文档 锅 炉 安 装 质 量 验 收 记 录
整 装 锅 炉
陕西省质量技术监督局编制 . 精品文档 锅炉安装工程施工审批表
建设单位 施工单位 产品编号 锅炉制造日 锅炉型号 期
锅炉制造单 位 锅炉用途 安装地点
锅炉房(新 安装许可证 安装许可证 建,改造, 范围 号 原有) 锅炉总图、安装图、主要受压部 件图 锅炉质量证明书,监检报告
料 校 受压元件强度计算书, 安全阀排 验
放量计算书,水流程图及水动力
资 计算书
料 锅炉安装说明和使用说明书
锅炉平面图及周围建筑物距离 图
施工负责 技术负责 现 人 人 场 主 电焊工 要 施 司炉工 筑炉工 工 人 电工 起重工 员 管工 质检员
建设单位: 施工单位: 区,县锅炉安全监 市级锅炉安全监察 察机构意见: 机构意见:
年 月 日 年 月 日 年 月 日 年 月 日 注: 1.本表一式四份,建设单位,施工单位,区 .、县及地 .市锅炉安全监察机构各一份。
2.本表由施工单位填写,会同建设单位共同申报。 3 本表也适用于锅炉维修和改造工程,
. 精品文档 锅炉安装质量验收证明书
锅炉位号 燃烧方式 锅炉型号 锅炉制造厂 额定蒸发量( t/h ) 额定热工率( MW ) 锅炉产品编号
额定蒸汽压力 (Mpa ) 额定出水压力 (Mpa ) 制造年月
额定进 /出口水温 (℃ ) 安装审批日期
总 体 验 本锅炉安装工程质量经检查,符合国家现行有关
规范、规程及技术标收 准规定要求,准予验收。
结 论
施工单位 建设单位 监察(监检)单位 总 项目负责人: 项目负责人: 监察(监检)员: 体 验 收 年 月 日 年 月 日 年 月 日 现场技术负责人: 现场技术负责人: 责任工程师: 汇
签 年 月 日 年 月 日 年 月 日 施工单位公章: 建设单位公章: 监察(监检)单位公章:
年 月 日 年 月 日 年 月 日
. 精品文档 施 工 概 况
建设单位 工程项目 锅炉型号 锅炉容量 额定蒸汽压力 ( Mpa ) 额定蒸汽温度
额定出水压力 ( Mpa ) 额定进 /出口水温
(℃)
锅炉制造厂 锅炉出厂编号 锅炉制造监检单位 锅炉出厂日期 名称及标记
燃烧方式 燃料种类 给水温度 水处理方式 工艺设计单位 工程造价 施工单位 施工负责人 开工日期 竣工日期
工 程 内 容
建设(监理)单位代 施工负责人 表
. 精品文档 锅炉安装开工报告 安装单位 锅炉位号 产品编号 额定压力 制造年月安装资格证编号
准 备 情 况 建设(监理)单位现场负责人: 年 月 日 年 月 日 .
况 开 工 准 备 情
主 要 工 程 内 容
建设单位 工程地点 锅炉型号 锅炉内容 制造单位 开工日期
名 称 审 批 手 续 施 工 机 具 准 备 焊 接 工 艺 评 定 施 工 安 全 教 育 施工单位现场负责人: 精品文档 锅炉安装技术资料检查记录
资 料 名 称 份数 检 查 记 录 锅炉总图 锅 锅炉安装总图 炉 设 主要受压部件图 计 水流程图及水动力计算书
图 (强制循环的热水锅炉) 纸
及 受压元件强度计算书 技
术 受压元件重大设计更改资料 资
料 安全阀排放量计算书
安全阀数量和流道直径计算书 (额定出口热水温度 ≥100 ℃)
锅炉安装和使用说明书 出厂合格证 金属材料质量证明书 锅
炉 焊接质量证明书 产 材料变更代用证明书 品 主要受压元件焊接质量证明书
焊缝探伤检查报告 焊接返修情况报告
. 精品文档 资 料 名 称 份 数 检 查 记 录 质 主要受压元件水压试验证明书 量 文 锅炉产品安全质量监督检验证书 件
进 口 锅 炉 监 检 报 告
锅 炉 房 平 面 布 置 图 其 锅 炉 房 工 艺 设 计 图 它 锅 炉 房 电 气 设 备 图
技
术 锅 炉 房 仪 表 设 计 图
资 施工组织设计或施工方案
料 锅 炉 安 装 审 批 资 料
土建移交有关施工检验资料
检 查 结 论
施工单位现场技术负责人: 建设(监理)单位现场技术负责人: 年 月 日 年 月 日 . 精品文档 锅炉部件安装前检验记录
名 称 检 查 情 况 处 理 结 果 锅筒 (锅壳)
集箱 下降管 水管系统 炉胆 烟管 安全阀 锅炉范围内 管道与阀门
安全附件及 保护装置
其 它 施工单位质量检查员: 建设(监理)单位现场技术负责人: 年 月 日 施工单位现场技术负责人:
年 月 日 年 月 日
. 精品文档 附属设备、辅助机械安装前检查记录
名 称 型 号 规 格 数 量 检查情况及处理结果
鼓风机 引风机 给水泵 循环泵 上煤设备 出渣设备 水处理设 备
除氧器 分汽 /水缸
落地膨胀 水箱
燃烧器 除尘器 施工单位质量检查员: 建设(监理)单位现场技术负责人:
年 月 日 施工单位现场技术负责人:
年 月 日 年 月 日
. 精品文档 施工图纸会审及技术交底记录
建 设 单 位 设 计 单 位 会审主要内容: 会审意见: 施 工 单 位 监 理 单 位
参加会审人员 单 位 姓 名 职 务 职 称 姓 名 职 务 职 称
施工单位
建设单位 设计单位 监理单位 填写人: 年 月 日 . 精品文档 锅炉基础检查验收记录 检查项目
纵、横轴线的 纵向 坐标 横向
不同平面的标 (包括柱子基础面上的预埋钢板)
每米 平面的水平度 全长
平面外形尺寸 外形 凸台上平面
外尺寸 形尺寸 凹穴尺寸
中心位置 预留地脚 深度 螺栓孔 孔壁垂直
度(每米)
预埋 顶端标高 地脚 中心距(在根部螺栓 和顶部两处测
量)
外观检查(蜂窝、麻面及裂缝)
允许偏差 ( mm )
±20 0 -20
5 10 ±10 0 -20
+20 0 ±20
+20 0
10 +20 0
±2
不允许
测 实测值( mm ) 点 1 2 3 4 5 6 7 8
数
施工单位质量检查员: 建设(监理)单位现场技术负责人: 年 月 日 施工单位现场技术负责人: 年 月 日 年 月 日
. 精品文档 锅炉基础混泥土强度回弹复验检测记录
锅炉基础设计强度 基础试块抗压强度 ( Mpa ) (Mpa )
回弹复验基础强度 回弹复验检测日期 ( Mpa )
锅 炉 基 础 混 泥 土 强 度 回 弹 复 验 测 点 简 图
施工单位质量检查员: 施工单位现场技术负责人: 年 月 日 年 月 日 注:应附锅炉基础混凝土强度报告及基础混凝土强度回弹复验检测报告
. 精品文档 锅炉就位检查验收记录
序号 项 目 允许偏差 实测偏差值 备 注 ( mm) (mm ) 炉体与基 纵向 ±10 1 础 横向 ±10
每组不超 2 垫 铁 过 3 块
纵向水 ±2 平 3 卧式锅炉
横向水 ±1 平
4 立式锅炉铅垂度 高度的 1/100 5 炉排中心位置偏差 ± 2
6 长度的 炉排前后轴水平度 1/100
备 注
施工单位质量检查员: 建设(监理)单位现场技术负责人: 年 月 日 施工单位现场技术负责人:
年 月 日 年 月 日 .
