质量管理七种工具是指在质量管理过程中常用的七种方法和工具，包括流程图、因果图、直方图、散点图、控制图、检查表和Pareto图。
这些工具可以帮助识别问题、分析数据、改进过程，以提高产品或服务的质量。
流程图：用于显示一个或多个输入转化为一个或多个输出的过程中，所需要的步骤顺序和可能分支。
流程图有助于了解和估算一个过程的质量成本。
因果图：也称为鱼骨图或石川图，用于分析问题的根本原因。
通过将问题与可能的原因相关联，可以识别出问题的潜在因素。
直方图：一种特殊的条形图，用于描述集中趋势、分散程度和统计分布形状。
直方图可以直观地展示数据的分布情况。
散点图：显示两个变量之间的关系的图表。
通过散点图的观察和分析，可以发现两个变量之间是否存在相关关系或因果关系。
控制图：用于确定一个过程是否稳定或可预测的绩效。
控制图可以检测到过程的异常波动，从而及时采取措施解决问题。
检查表：用于收集数据的查对清单。
通过检查表，可以对某一特定事项或问题进行逐项检查，以便记录和分析数据。
Pareto图：一种特殊的垂直条形图，用于识别造成大多数问题的少数重要原因。
Pareto图可以帮助企业优先解决关键问题，提高生产效率和质量。
这些工具在质量管理中发挥着重要作用，通过综合运用这些工具，企业可以更好地理解和控制生产过程，提高产品质量，降低生产成本，增强客户满意度和忠诚度。
全面质量管理需要的7大工具所谓全面质量管理常用七种工具，就是在开展全面质量管理活动中，用于收集和分析质量数据，分析和确定质量问题，控制和改进质量水平的常用七种方法。
这些方法不仅科学，而且实用，作为班组长应该首先学习和掌握它们，并带领工人应用到生产实际中。
何为QC七手法：QC七手法又称为QC七工具，一般指旧QC七手法，即层别法、检查表、柏拉图、因果图、管制图、散布图和直方图。
是质量管理及改善运用的有效工具.QC手法的适用范围：QC手法的用途非常广泛，可以用于企业管理的方方面面（包括计划管控、员工思想意识行为管理、质量管控、成本管控、交期管控、士气管理、环境管理、安全管理、效率管理、绩效考核、日常管理等等），但主要用于品质管理及改善。
七大手法口诀：因果追原因、检查集数据、柏拉抓重点、直方显分布、散布看相关、管制找异常、层别作解析因果图（特性要因图、石川图、鱼骨图）：定义：当一个问题的特性（结果）受到一些要因（原因）影响时，将这些要因加以整理，成为有相互关系且有条理的图形，这个图形就称为特性要因图，又叫鱼骨图（Fish-Bone Diagram）。
用途说明：1.整理问题。
2.追查真正的原因。
3.寻找对策。
制作步骤：1. 决定问题或品质的特性——特性的选择不能使用看起来很抽象或含混不清的主题。
2. 决定大要因——须是简单的完整句，且具有某些程度或是方向性。
3. 决定中小要因。
4. 决定影响问题点的主要原因。
5. 填上制作目的、日期及制作者等资料。
应注意事项：1.脑力激荡。
2.以事实为依据。
3.无因果关系者，予以剔除，不予分类。
4.多加利用过去收集的资料。
5.重点放在解决问题上，并依结果提出对策，依5W2H原则执行。
（1）WHY——为什么？为什么要这么做？理由何在？原因是什么？（2） WHAT——是什么？目的是什么？做什么工作？（3） WHERE——何处？在哪里做？从哪里入手？（4） WHEN——何时？什么时间完成？什么时机最适宜？（5） WHO——谁？由谁来承担？谁来完成？谁负责？（6）HOW ——怎么做？如何提高效率？如何实施？方法怎样？（7）HOW MUCH——多少？做到什么程度？数量如何？质量水平如何？费用产出如何？6.依据特性别，分别制作不同的特性要因图。

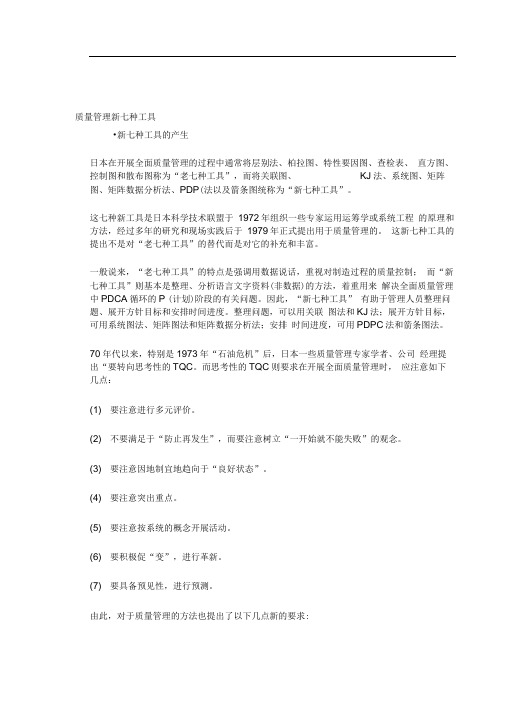

质量管理新七种工具•新七种工具的产生日本在开展全面质量管理的过程中通常将层别法、柏拉图、特性要因图、查检表、直方图、控制图和散布图称为“老七种工具”，而将关联图、KJ法、系统图、矩阵图、矩阵数据分析法、PDP(法以及箭条图统称为“新七种工具”。
这七种新工具是日本科学技术联盟于1972年组织一些专家运用运筹学或系统工程的原理和方法，经过多年的研究和现场实践后于1979年正式提出用于质量管理的。
这新七种工具的提出不是对“老七种工具”的替代而是对它的补充和丰富。
一般说来，“老七种工具”的特点是强调用数据说话，重视对制造过程的质量控制；而“新七种工具”则基本是整理、分析语言文字资料(非数据)的方法，着重用来解决全面质量管理中PDCA循环的P (计划)阶段的有关问题。
因此，“新七种工具” 有助于管理人员整理问题、展开方针目标和安排时间进度。
整理问题，可以用关联图法和KJ法；展开方针目标，可用系统图法、矩阵图法和矩阵数据分析法；安排时间进度，可用PDPC法和箭条图法。
70年代以来，特别是1973年“石油危机”后，日本一些质量管理专家学者、公司经理提出“要转向思考性的TQC。
而思考性的TQC则要求在开展全面质量管理时，应注意如下几点：(1) 要注意进行多元评价。
(2) 不要满足于“防止再发生”，而要注意树立“一开始就不能失败”的观念。
(3) 要注意因地制宜地趋向于“良好状态”。
(4) 要注意突出重点。
(5) 要注意按系统的概念开展活动。
(6) 要积极促“变”，进行革新。
(7) 要具备预见性，进行预测。
由此，对于质量管理的方法也提出了以下几点新的要求:(1) 要有利于整理语言资料或情报。
(2) 要有利于引导思考。
(3) 要有助于充实计划的内容。
(4) 要有助于促进协同动作。
(5) 要有助于克服对实施项目的疏漏。
(6) 要有利于情报和思想的交流。
(7) 要便于通俗易懂地描述质量管理的活动过程。
“新七种工具”就是在这样的要求下逐渐形成的。
（旧）质量管理七工具（新）质量管理七工具直方图是用来分析数据信息的常用工具，它能够直观地显示出数据的分布情况。
关联图用于将关系纷繁复杂的因素按原因—结果或目的—手段等目的有逻辑地连接起来的一种图形方法。
流程图是将一个过程的步骤用图的形式表示出来的一种图示工具。
它既可以用来描述现有过程，亦可用来设计一个新过程。
亲和图用于归纳、整理由“头脑风暴”法产生的观点、想法等语言资料，按它们之间的亲近关系加以归类、汇总的一种图示方法。
排列图又叫帕累托图，它是将各个项目从最主要到最次要的顺序进行排列的一种工具。
树图也叫系统图，它可以系统地将某一主题分解成许多组成要素，以显示主题与要素、要素与要素之间的逻辑关系和顺序关系。
控制图用来对过程状态进行监控，并可度量、诊断和改进过程状态。
水平对比法是通过不断地将企业流程与世界处于领先地位的企业相比较，以获得有助于改善经营绩效的信息。
它是一项有系统的、持续性的评估过程。
调查表又叫检查表、统计分析表等，用来系统地收集资料和积累数据，确认事实并对数据进行粗略整理和分析的统计图表。
矩阵图是以矩阵的形式分析因素间相互关系及其强弱的图形。
它由对应事项、事项中的具体元素和对应元素交点处表示相关关系的符号构成。
因果图又叫鱼刺图，用来罗列问题的原因，并将众多的原因分类、分层的图形。
雷达图胜于描绘现有状况与目标之间差距的大小程度。
散布图是用来发现和显示两组相关数据之间相关关系的类型和程度，或确认其预期关系的一种示图工具。
头脑风暴法也称集思广益法，它是采用会议的方式，引导每个人广开言路、激发灵感，畅所欲言地发表独立见解的一种集体创造思维的方法。
质量管理新七种工具(总15页)本页仅作为文档封面，使用时可以删除This document is for reference only-rar21year.March(3) 要有助于充实计划的内容。
(4) 要有助于促进协同动作。
(5) 要有助于克服对实施项目的疏漏。
(6) 要有利于情报和思想的交流。
(7) 要便于通俗易懂地描述质量管理的活动过程。
“新七种工具”就是在这样的要求下逐渐形成的。
二、“新七种工具”内容（一）关联图法关联图法，是指用连线图来表示事物相互关系的一种方法。
它也叫关系图法。
如图1所示，图中各种因素A、B、C、D、E、F、G之间有一定的因果关系。
其中因素B 受到因素A、C、E的影响，它本身又影响到因素F，而因素F又影着因素C和G，……这样，找出因素之间的因果关系，便于统观全局、分析研究以及拟定出解决问题的措施和计划。
关联图可用于以下方面：(1) 制定质量管理的目标、方针和计划。
(2) 产生不合格品的原因分析。
(3) 制定质量故障的对策。
(4) 规划质量管理小组活动的展开。
(5) 用户索赔对象的分析。
关联图的绘制步骤：(1) 提出认为与问题有关的各种因素。
(2) 用简明而确切的文字或语言加以表示。
(3) 把因素之间的因果关系，用箭头符号做出逻辑上的连接（不表示顺序关系，而是表示一种相互制约的逻辑关系）。
(4) 根据图形，进行分析讨论，检查有无不够确切或遗漏之处，复核和认可上述各种因素之间的逻辑关系。
(5) 指出重点，确定从何处入手来解决问题，并拟订措施计划。
在绘制关联图时，箭头的指向，通常是：对于各因素的关系是原因一结果型的，则是从原因指向结果（原因→结果）；对于各因素间的关系是目的－手段型的，则是从手段指向目的（目的→手段）。
关联图的绘制形式一般有以下四种：(1) 中央集中型的关联图。
它是尽量把重要的项目或要解决的问题，安排在中央位置，把关系最密切的因素尽量排在它的周围。
(2) 单向汇集型的关联图。
