板对接平焊

项目四V形坡口板板对接平焊教学目的： V形坡口对接平焊单面焊双面成形教学重点：V形坡口对接平焊单面焊双面成形打底焊、填充焊和盖面焊运条、接头教学难点：控制焊接熔孔和焊接熔池教学方法：讲授法、影像直观法、示范操作法、操作训练法、讨论法授课过程：V形坡口对接平焊焊接焊前准备：焊机：ZX7—400逆变焊机板材：材料 Q235或Q245尺寸300x150x10 1对焊条：E4303辅助工具：面罩、锉刀、錾子、角磨机、钢刷、敲渣锤、焊缝检验尺焊接参数：V形坡口对接平焊焊接工艺参数焊接层数焊条直径（mm）焊接电流（A）电弧电压（V）打底焊 3.275~11022~24填充层1 4.0170~18022~24填充层2 4.0160~18022~24盖面层 4.0160~17022~24一、试件装配1、修磨钝边0.5~1mm,无毛刺。

清除坡口面及坡口正反面两侧20mm范围内的油污、锈蚀、水分及其他污物，直至露出金属光泽2、装配装配间隙始端为3.2mm，终端为4.0mm。

错变量≦0.6mm3、定位焊采用与焊接试件相同牌号焊条，在试件端部20mm之内进行定位焊，焊缝长度10mm4、预留反变形量为3°二、焊条角度三、V形坡口对接平焊一）、打底焊（灭弧法和连护法）在定位焊缝的下端焊缝引弧，移至定位焊缝接头处，稍加预热后，将焊条想坡口根部送一下，听到“噗噗”声后（表明坡口根部已经被熔透，第一个熔池已形成），此时熔池前方应有熔孔，该熔孔向坡口两侧各深入0.5~1mm，左右摆动焊条几秒钟后（很据电流大小控制时间的长短）果断灭弧，以确保背面焊缝成形良好。

灭弧时间应视熔池金属凝固时间状态而定，当熔池金属即将凝固的一瞬间，立即送进焊条施焊而形成第二个熔池，一次类推，直至焊完第一根焊条，焊接过程应确保形成的熔孔大小均匀一致。

换焊条后进行焊接接头操作时应先进行预热和产生熔孔，使焊接接头融合良好，然后进入正常焊接。

1、焊条角度焊条与试板两侧夹角要确保90°，以防电弧热量分布不均匀，击穿单边坡口。

常规平焊的焊接方法平焊平焊时，由于焊缝处在水平位置，熔滴主要靠自重自然过渡，所以操作比较容易，允许用较大直径的焊条和较大的电流，故生产率高。

如果参数选择及操作不当，容易在根部形成未焊透或焊瘤。

运条及焊条角度不正确时，熔渣和铁水易出现混在一起分不清的现象，或熔渣超前形成夹渣。

平焊又分为平对接焊和平角接焊。

1.平对接焊（1）不开坡口的平对接焊当焊件厚度小于6mm时，一般采用不开坡口对接。

焊接正面焊缝时，宜用直径为3~4mm的焊条，采用短弧焊接，并应使熔深达到板厚的2/3，焊缝宽度为5~8mm，余高应小于1.5mm，如图2-1所示。

对不重要的焊件，在焊接反面的封底焊缝前，可不必铲除焊根，但应将正面焊缝下面的熔渣彻底清除干净，然后用3mm焊条进行焊接，电流可以稍大些。

焊接时所用的运条方法均为直线形，焊条角度如图2-2所示。

在焊接正面焊缝时，运条速度应慢些，以获得较大的熔深和宽度；焊反面封底焊缝时，则运条速度要稍快些，以获得较小的焊缝宽度。

图２－２平面对接焊的焊条角度运条时，若发现熔渣和铁水混合不清，即可把电弧稍微拉长一些，同时将焊条向前倾斜，并往熔池后面推送熔渣，随着这个动作，熔渣就被推送到熔池后面去了，如图2-3所示。

图2-3 推送熔渣的方法3214图2-4 对接多层焊（2）开坡口的平对接焊当焊件厚度等于或大于6mm时，因为电弧的热量很难使焊缝的根部焊透，所以应开坡口。

开坡口对接接头的焊接，可采用多层焊法（图2-4）或多层多道焊法（图2-5）。

123456789101112图2-5 对接多层多道焊多层焊时，对第一层的打底焊道应选用直径较小的焊条，运条方法应以间隙大小而定，当间隙小时可用直线形，间隙较大时则采用直线往返形，以免烧穿。

当间隙很大而无法一次焊成时，就采用三点焊法（图2-6）。

先将坡口两侧各焊上一道焊缝（图2-6中1、2），使间隙变小，然后再进行图2-6中缝3的敷焊，从而形成由焊缝1、2、3共同组成的一个整体焊缝。

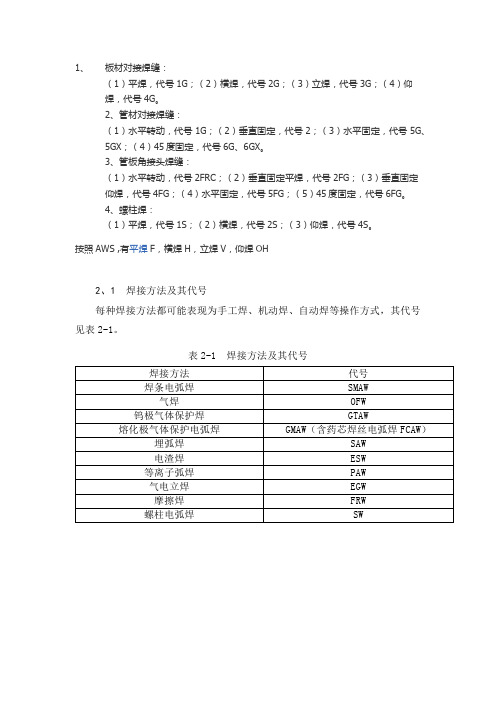

1、板材对接焊缝：
（1）平焊，代号1G；（2）横焊，代号2G；（3）立焊，代号3G；（4）仰
焊，代号4G。

2、管材对接焊缝：
（1）水平转动，代号1G；（2）垂直固定，代号2；（3）水平固定，代号5G、5GX；（4）45度固定，代号6G、6GX。

3、管板角接头焊缝：
（1）水平转动，代号2FRC；（2）垂直固定平焊，代号2FG；（3）垂直固定
仰焊，代号4FG；（4）水平固定，代号5FG；（5）45度固定，代号6FG。

4、螺柱焊：
（1）平焊，代号1S；（2）横焊，代号2S；（3）仰焊，代号4S。

按照AWS ,有平焊F，横焊H，立焊V，仰焊OH
2、1焊接方法及其代号
每种焊接方法都可能表现为手工焊、机动焊、自动焊等操作方式，其代号见表2-1。

表2-1 焊接方法及其代号
3、1 试件形式、位置及其代号
试件形式、位置及其代号见下表。

试件位置基本决定了焊接位置。

表3-1 试件形式、位置及代号
板材对接焊缝试件、管材对接焊缝试件和管板角接头试件，都分为带衬垫和不带衬垫两种。

试件和焊件的双面焊、角焊缝，焊件不要求焊透的对接焊缝和管板角接头，均视为带衬垫。

单面焊打底时，若采用惰性气体保护焊，不能
认为是带衬垫。

(1) 板材对接焊缝试件（无坡口时为堆焊试件）
（2）板材角焊缝试件
表3-2试件适用焊件焊接位置。

平对接焊接焊接手法及控制摘要：平焊是在水平面上任何方向进行焊接的一种操作方法。

由于焊缝处在水平位置，熔滴主要靠自重过渡，操作技术比较容易掌握，适应于初学者，可以选用较大直径的焊条和较大的焊接电流，生产效率高，因此在生产中应用较为普遍。

如果焊接参数选择和操作不当，打底时容易造成根部焊穿或未焊透，也容易出现熔渣与熔化金属混杂不清或熔渣超前而引起的夹渣现象。

本文主要从平对接焊接焊接手法及主要质量控制要点入手，对平对接基本焊接作业进行阐述。

关键词：平对接；焊接手法；控制引言平对接焊是在平焊位置上焊接对接接头的一种操作方法。

平对接焊有无坡口和有坡口两种，无论何种焊接操作，焊枪与工件都会产生两个角度，一个为径向角，即焊枪与水平板之间的夹角；一个为行走角，即焊枪与前进方向的水平线之间的夹角。

下文简述。

1、不开坡口的平对接焊（板厚3-6mm）首先进行正面焊接，直线形运丝。

焊枪径向角10~20°，行走角应反向还为前倾角并可加大至5~10°；熔深应保证达到板厚的2/3；焊缝宽度为5~8mm，即比坡口宽度每侧加宽2mm左右；余高要小于1.5mm；正面焊完后要进行封底焊接。

封底焊前要用砂轮进行清根，一直清到看不到焊缝缺陷，即无黑线黑点黑疤；然后稍稍调大焊接规范，以较快速度完成焊接。

2、薄板的平对接焊当焊接厚度为2mm或更薄焊件时，最容易产生烧穿、焊缝成形不良、焊后变形严重等缺陷。

操作时应注意以下几点：（1）装配间隙最大不应超过0.5mm，剪切时的飞边应锉修掉；（2）装配时错边不应超过板厚的1/3，对于要求高的焊件，错边不应大于0.2mm，最好采用夹具组装；（3）定位焊缝可采用点焊，间距应短，为80~100mm；（4）采用快速直线或直线往复式运丝；（5）最好将焊件一头垫起，使其倾斜15°~20°进行下坡焊；（6）为减少焊接变形，焊接时起弧处可离端头20mm，收弧处亦离端头20mm；焊完后用木榔头或较小的铁榔头敲击焊缝，以消除应力；（7）焊件冷却后如有变形，应进行校正，最后补焊首尾端未焊处。

《手工电弧焊板对接平焊》尊敬的评委老师，大家好！我汇报的课题是“手工电弧焊板对接平焊，说到电焊，我们看到的可能是这样的,您肯定没想过学焊接还可以是这样的。

随着互联网、信息化技术的发展，在焊接实训教学中引用AR模拟技术，不仅可以改善学习环境，而且能突破焊接理论难以转化为实践技巧的困境，有利于促进实训课堂改革，提升教学效果。

本课秉承以“学生为主体，教师为主导”的理念，采用混合式教学方法。

课堂分为课前云平台线上预习、课中AR虚拟焊接、课后云平台课外练习三个流程进行，注重培养学生耐心、细心、专心的职业素养，传承和发扬精益求精的工匠精神。

在动态的教学过程中采用多元化的教学和评价手段，让不同层次的学生在理实一体的课程中树立对焊工技能学习的信心。

本课题选自高等教育出版社出版的《焊接基本技能实训》模块一任务6的内容。

实训载体的选用是结合企业生产中岗位技能、焊工职业技能和焊接专业教学标准的综合需求，选取I型坡口对接平焊作为教学内容。

帮助学生理解并掌握如何控制焊缝的直线度、宽度和余高的关键技能，为后续其他坡口的板对接焊学习打下扎实的基础。

我授课的对象是中职一年级焊接专业的学生。

他们形象思维优于抽象思维，图像捕捉强于声音接收，技能操作胜于文字理解。

在本课学习之前，学生已熟悉焊接设备使用、焊接工艺选择，已学会点焊、引弧、运条、接头和收尾等操作方法，会使用游标卡尺、焊缝万能量规，能判断一般的焊缝缺陷，有一定的检测基础。

根据以上分析，结合焊工教学标准和岗位要求，我拟定了以下教学目标。

手工电弧焊作为手工基本操作技能，因此我将熟悉I型坡口对接平焊的工艺参数与起弧、运条和焊条角度作为教学重点；焊接工艺参数选择正确与否，直接影响焊缝的形状、尺寸、焊接质量和生产率，所以将学会通过控制运条手法来保证焊缝的直线度、宽度和余高作为教学难点。

焊接时有强烈的弧光、烟尘、有毒气体，借助AR虚拟焊接训练，突破难点。

基于本课特点，采用线上线下混合式教学方法，线上借助超星学习通平台和微课，打造网络化的学习环境，线下依托专业实训教学场地和AR焊接设备,营造智能化的实训环境。
