混凝土结构后锚固抗拉拔现场检测

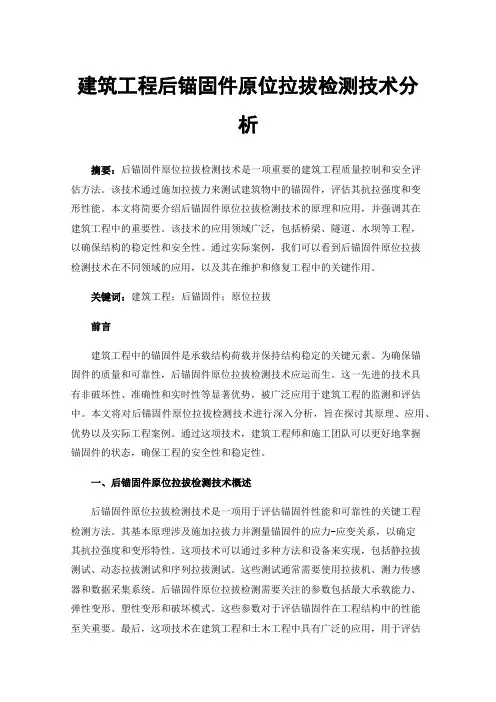

建筑工程后锚固件原位拉拔检测技术分析摘要：后锚固件原位拉拔检测技术是一项重要的建筑工程质量控制和安全评估方法。

该技术通过施加拉拔力来测试建筑物中的锚固件，评估其抗拉强度和变形性能。

本文将简要介绍后锚固件原位拉拔检测技术的原理和应用，并强调其在建筑工程中的重要性。

该技术的应用领域广泛，包括桥梁、隧道、水坝等工程，以确保结构的稳定性和安全性。

通过实际案例，我们可以看到后锚固件原位拉拔检测技术在不同领域的应用，以及其在维护和修复工程中的关键作用。

关键词：建筑工程；后锚固件；原位拉拔前言建筑工程中的锚固件是承载结构荷载并保持结构稳定的关键元素。

为确保锚固件的质量和可靠性，后锚固件原位拉拔检测技术应运而生。

这一先进的技术具有非破坏性、准确性和实时性等显著优势，被广泛应用于建筑工程的监测和评估中。

本文将对后锚固件原位拉拔检测技术进行深入分析，旨在探讨其原理、应用、优势以及实际工程案例。

通过这项技术，建筑工程师和施工团队可以更好地掌握锚固件的状态，确保工程的安全性和稳定性。

一、后锚固件原位拉拔检测技术概述后锚固件原位拉拔检测技术是一项用于评估锚固件性能和可靠性的关键工程检测方法。

其基本原理涉及施加拉拔力并测量锚固件的应力-应变关系，以确定其抗拉强度和变形特性。

这项技术可以通过多种方法和设备来实现，包括静拉拔测试、动态拉拔测试和序列拉拔测试。

这些测试通常需要使用拉拔机、测力传感器和数据采集系统。

后锚固件原位拉拔检测需要关注的参数包括最大承载能力、弹性变形、塑性变形和破坏模式。

这些参数对于评估锚固件在工程结构中的性能至关重要。

最后，这项技术在建筑工程和土木工程中具有广泛的应用，用于评估锚固件的可靠性、确保工程安全以及进行结构的维护和修复。

标准和规范也在确定测试方法和要求方面发挥着重要作用，以确保检测的准确性和可比性。

二、后锚固件原位拉拔检测技术的优势（一）可靠性这项技术通过在锚固件上施加拉拔力并测量其应力-应变关系，能够提供准确的数据来评估锚固件的性能。

后锚固植筋拉拔试验
后锚固植筋拉拔试验是一种常用的土木工程施工质量检验方法，用于测试锚固植筋在混凝土中的抗拉强度和锚固性能。

该试验的步骤如下：
1. 首先，确定需要进行拉拔试验的锚固植筋，一般选择其中的一根，或者按照规定数量选择多根植筋进行试验。

2. 准备测试设备和工具，包括拉拔试验机、测力仪、夹具等。

3. 在植筋的预埋部分进行钻孔，形成植筋的孔洞，并且按照设计的要求进行清理和检查。

4. 在孔洞内注入锚固材料，通常使用特种环氧树脂浆料。

5. 植筋锚固材料固化后，进行试验前的准备工作，包括清理孔洞口，装设试验夹具，校准设备等。

6. 将试验夹具与拉拔试验机连接，通过试验机施加外力，以拉拔的方式逐渐增大载荷。

7. 同时，使用测力仪或者电子称等设备对试验件的外拉力进行实时监测和记录。

8. 当外力增大至设计要求的载荷时，进行持续一定时间的保载，然后逐渐减小外力，直至植筋失效为止。

9. 记录试验过程中的各种载荷和位移数据，包括试验最大承载力、锚固植筋的滑移位移等。

10. 根据试验结果和设计要求进行评价和判定，判断锚固植筋
的质量和安全性。

通过后锚固植筋拉拔试验，可以有效评估锚固植筋的强度和稳定性，确保土木工程结构的安全可靠。

混凝土结构后锚固承载力检验1.适用范围本文用于以钢筋混凝土、预应力混凝土以及素混凝土为基材的后锚固连接的验收检验，不适用于以砌体、轻骨料混凝土以及特种混凝土为基材的后锚固连接检验。

2.引用标准JGJ145-2013《混凝土结构后锚固技术规程》（其锚固件检验要求与GB50367-2006 GB50550-2010《建筑结构加固工程施工质量验收规范》《混凝土结构加固设计规程》相同）3.基本规定3.1混凝土结构后锚固工程质量应进行锚固件的抗拔承载力的现场抽样检验（必检项）；3.2后锚固件应进行抗拔承载力现场非破坏性检验，满足下列条件之一时还应进行破坏性检验。

a安全等级为一级的后锚固构件（所谓重要的锚固是指后接大梁、悬臂梁、桁架、网架以及大偏心受压柱及生命线工程的非结构构件之锚固连接。

故定为一级。

—摘自规程4.3.3条文说明）；b悬挑结构和构件；c对后锚固设计参数有疑问；d对该工程锚固质量有怀疑。

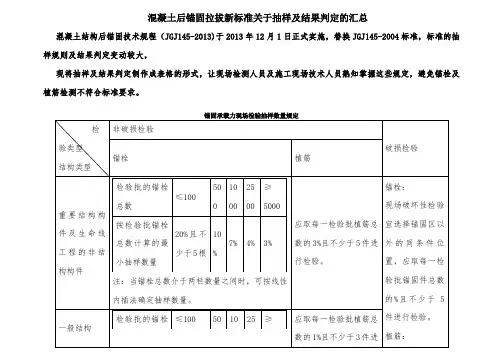

GB50550-2010对破坏性检验范围的规定如下：3.3抽样规则（GB50550-2010与JGJ145-2013抽样规则相同，GB50550-2010表W.2.3内容与JGJ145-2013中表C.2.3也相同）3.3.1锚栓非破损抽样：a．锚固承载力现场非破坏性检验可采用随机抽样办法取样，应以同品种、同规格、同强度等级的锚固件安装于锚固部位基本相同部位的同类构件为一个检验批，并应从每一检验批所含的锚固件中进行抽样。

b．对重要结构构件及生命线工程非结构构件，数量应按规程表C.2.3（附后）抽取。

（生命线工程是指维系城镇与区域经济、社会功能的基础设施与工程系统。

主要包括：交通系统、供（排）水系统、燃气系统、输油系统、电力系统、通讯系统、水利工程等工程系统。

--摘自GB/T24336-2009）。

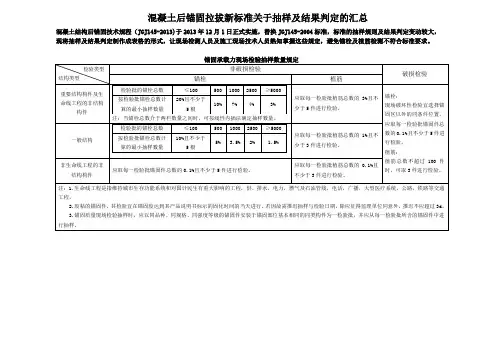

规程表C.2.3检验批锚栓总数≤100 500 1000 2500 ≥5000按检验批锚栓总数计算的最小抽样量20%且不少于5件10% 7% 4% 3%注：当锚栓总数介于两栏数量之间时，可按线性内插法确定抽样数量。

拉拔检测上岗取证讲稿⑴DG/TJ 08－003－2000 建筑锚栓抗拉拔、剪切性能试验方法⑸JG 158-2004 胶粉聚苯颗粒外墙外保温系统⑵JGJ 110－2008 建筑工程饰面砖粘结强度检验标准⑹DG/TJ 08-2038-2008 建筑围护结构节能现场检测技术规程⑶JGJ 145－2004 混凝土后锚固技术规程⑺CECS 146：2003 碳纤维片材加固混凝土结构技术规程⑷JG 149—2003 膨胀聚苯板抹灰外墙外保温系统拉拔检测锚拴的二大类型化学植筋（俗称种植钢筋）：由带肋钢筋或长螺杆用化学锚固胶固定于混凝土孔中的一种后锚固生根钢筋。

它设计的破坏形式仅限于钢材破坏一种模式。

膨胀类锚栓：（有多种型式详见JGJ 145规程2.1.2～2.1.5）。

①②化学植筋锚栓DG/TJ08－003－2000建筑锚栓抗拉拔、剪切性能试验方法一、DG/TJ08－003规范说明1. 适用范围、检测项目、技术标准本规范适用于预埋或后置锚栓的抗拉拔性能的试验，试验可在室内进行也可在室外进行。

1.1. 检测项目建筑锚栓、化学锚栓抗拉拔力；…………………………………建筑锚栓、化学锚栓拉拔后位移。

1.2 技术标准DG/TJ08-003-2000《建筑锚栓抗拉拔、抗剪切性能试验方法》2. 仪器设备××－××型锚杆拉力计及支架。

量程：0～300kN；行程：80mm。

分辨率：0.1kN；示值误差: ±2%。

百分表，量程：15mm；分度值：0.01 mm。

游标卡尺：0～150mm；分度值：0.02mm。

3. 环境条件拉力计适用温度为－10℃～＋40℃。

相对湿度：不大于90％。

试验内容化学粘结锚栓其他锚栓测试支点间距S锚栓至边缘或试验框架的最小距离M测试支点间距S锚栓至边缘或试验框架的最小距离M抗拉拔 2.0hef 1.0hef 4.0 hef 2.0 hef 抗剪4.0hef2.0hef4.0 hef2.0 hef注：表中hef 为锚栓的锚固深度。

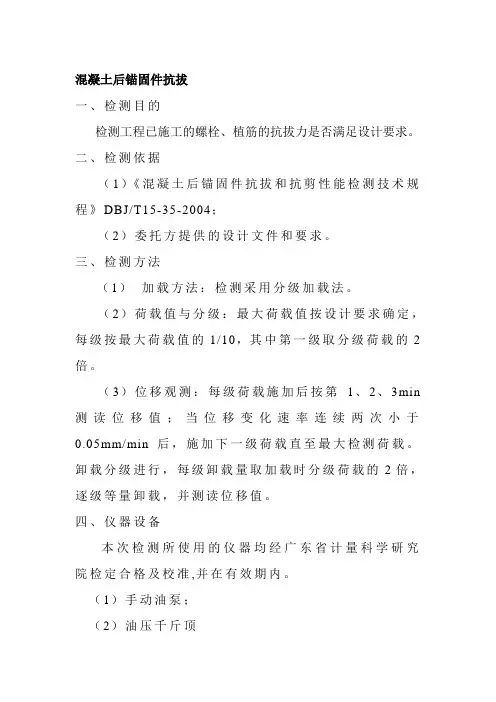

混凝土后锚固件抗拔
一、检测目的
检测工程已施工的螺栓、植筋的抗拔力是否满足设计要求。

二、检测依据
（1）《混凝土后锚固件抗拔和抗剪性能检测技术规程》DBJ/T15-35-2004；
（2）委托方提供的设计文件和要求。

三、检测方法
（1）加载方法：检测采用分级加载法。

（2）荷载值与分级：最大荷载值按设计要求确定，每级按最大荷载值的1/10，其中第一级取分级荷载的2倍。

（3）位移观测：每级荷载施加后按第1、2、3min 测读位移值；当位移变化速率连续两次小于0.05mm/min后，施加下一级荷载直至最大检测荷载。

卸载分级进行，每级卸载量取加载时分级荷载的2倍，逐级等量卸载，并测读位移值。

四、仪器设备
本次检测所使用的仪器均经广东省计量科学研究院检定合格及校准,并在有效期内。

（1）手动油泵；
（2）油压千斤顶
（3）压力表（量程40MPa、准确度等级为0.4级）；
（4）WBD-30型百分表。

五、检测数量
每种规格按1%比例进行抽样检测，数量不少于3个。

六、进度安排及成果提交
正常情况下，每天大约可完成10个后锚固件抗拔检测。

现场检测工作完成后，若检测数量少于30个后锚固件，七个工作日内提供正式检测报告。

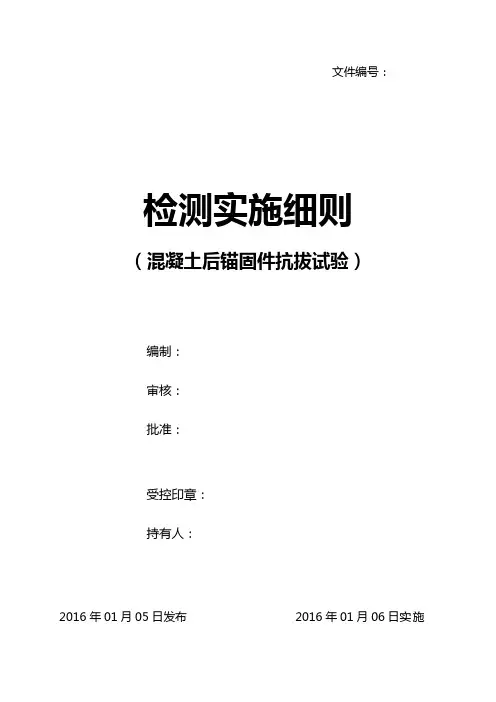

文件编号：检测实施细则（混凝土后锚固件抗拔试验）编制：审核：批准：受控印章：持有人：2016年01月05日发布2016年01月06日实施XXXXXXXXX建设工程质量检测有限公司发布1.项目名称混凝土后锚固件抗拔检测。

2.适用范围后锚固件抗拔试验的目的是通过试验检测后锚固件的轴向抗拔承载力是否达到设计承载力的要求。

适用于植筋、膨胀性螺栓、扩孔型螺栓的承载力检测。

3.采用标准3.1《混凝土后锚固件抗拔和抗剪性能检测技术规程》DBJ/T15-35-2004；3.2《混凝土结构后锚固技术规程》JGJ145-20134. 试验设备的有关规定4.1 仪器设备的一般要求4.1.1仪器和设备的量程应大于试验所需的最大荷载的量程要求。

仪器应安置在不影响位移测试和植筋或构件变形和破坏的位置上。

4.1.2 试验装置应有足够的刚度，试验中应不变形，应保持施加的拉拔力方向与植筋轴线方向平行。

4.1.3 测量位移，采用百分表，百分表的分度值不大于0.02mm。

4.1.4 测力装置具有峰值保持功能。

4.2 拉拔试验装置4.2.1图一为植筋抗拔试验装置图。

图二为锚栓抗拔试验装置图其传力应直接，支架应不受构件局部被压破坏的影响。

混凝土后锚固件抗拔检测实施细则第 1 版第0次修订颁布日期：2016年01月05日4.2.2 植筋拉拔试验所用的加载杆及加载板应有足够的刚度和强度；4.2.3 植筋抗拉拔试验用的加载杆，其螺纹必须与锚栓螺纹相对应，拧入深度不小于锚栓的直径，缺牙或严重磨损的加载杆不得使用。

4.2.4位移测量仪器需安装在植筋根部，位移值的计算应减去植筋的变形量。

图一植筋抗拔试验装置图图二锚栓抗拔试验装置图4.3 仪器设备的使用、保养与标定4.3.1 拉拔试验时，应采取措施固定试验装置，防止仪器脱落损坏或跳弹伤人。

4.3.2 试验完毕后，应对试验装置进行常规保养和维修。

4.3.3 试验装置中的白分表、千斤顶、数字式荷载仪表应每年标定。

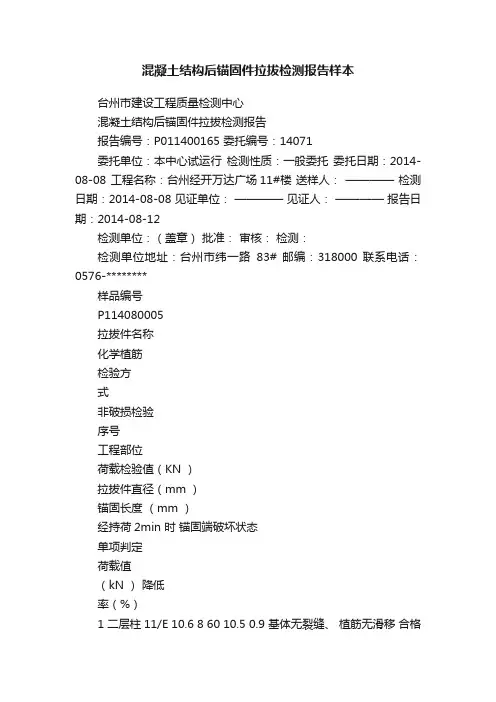

混凝土结构后锚固件拉拔检测报告样本台州市建设工程质量检测中心混凝土结构后锚固件拉拔检测报告报告编号：P011400165 委托编号：14071委托单位：本中心试运行检测性质：一般委托委托日期：2014-08-08 工程名称：台州经开万达广场11#楼送样人：————检测日期：2014-08-08 见证单位：————见证人：————报告日期：2014-08-12检测单位：（盖章）批准：审核：检测：检测单位地址：台州市纬一路83# 邮编：318000 联系电话：0576-********样品编号P114080005拉拔件名称化学植筋检验方式非破损检验序号工程部位荷载检验值（KN ）拉拔件直径（mm ）锚固长度（mm ）经持荷2min 时锚固端破坏状态单项判定荷载值（kN ）降低率（%）1 二层柱11/E 10.6 8 60 10.5 0.9 基体无裂缝、植筋无滑移合格2 三层柱19/E 10.6 8 60 10.5 0.9 基体无裂缝、植筋无滑移合格3 四层柱21/E 10.6 8 60 10.4 1.8 基体无裂缝、植筋无滑移合格 4 （以下空白）5 6检测结论所检该批化学植筋的拉拔力合格率100%，符合《混凝土结构后锚固技术规范》JGJ145-2013的要求。

检测方法《混凝土结构后锚固技术规程》JGJ145-2013 检测设备锚杆拉力机ZY-20(P02) 备注按非破坏性检验。

检测说明1、检测环境：30℃2、样品状态：有效声明1、报告涂改无效。

2、检测报告仅对受检试件有效。

3、报告无批准、审核、检测人签字无效，无检测单位盖章无效。

4、如对检测结果有异议，应及时向本中心提出。

后锚固抗拔承载力现场检测作业指导书(总6页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--（植筋）后锚固抗拔承载力现场检测作业指导书文件编号：受控编号：编制：审核：批准：（植筋）后锚固抗拔承载力现场检测作业指导书1 范围本作业指导书适用于被连接件以普通混凝土为基材的后锚固连接的设计、施工及验收。

2 具体要求业务委托业务员应指导委托方按要求认真填写现场检验委托合同单，并要求客户提供有关项目信息。

如需委托方提供配合，应及时告知委托方。

其内容可包括：榔头、钢筋钳、人员、安全防护、环境设施等。

业务流转流转卡信息由业务人员将流转卡复核无误后与委托单一并交给监察室负责人，由检测室负责人安排检测人员进行检测。

准备工作检测人员1、现场检测工作的检测人员必须为两人。

2、检测人员必须着工作服，佩戴安全帽，检测人员进行现场检测，进入现场后检测人员禁止吸烟。

3、检测人员携带好用于记录数据的笔、原始记录单。

4、检测人员在离开单位之前必须检查核对仪器设备，检查仪器设备状态并填写仪器设备使用记录。

所需仪器设备HC-5型或者HC-20型或HC-50型锚杆拉拔仪、夹具、机械秒表。

仪器设备检查内容1、是否在有效检定周期内，超出检定周期的仪器设备不允许用于检测工作。

2、打开电源开关，检查电池电量及显示屏是否正常显示数值。

3、打开储油筒的油盖，检查油量，如油不满，可加注N32号耐磨液压油。

4、各类型号夹具是否齐全。

上述准备工作结束后如设备没有出现异常情况，检测人员应如实填写现场检测设备使用记录，可以将设备带出。

如果有异常情况存在，应检查异常发生的原因，将异常情况如实记录在现场检测设备使用记录中，同时告知科室负责人，可以选择其他设备。

现在检测的仪器设备在运输途中，要尽量做好防雨，防晒、防震措施。

检测方法检测人员进入施工现场，在进行检测之前应就所检项目对委托方进行工程概况的询问，同时提醒委托方通知见证人到场。
