混凝土结构后锚固件锚固抗拔承载力检测方案
- 格式:doc
- 大小:19.00 KB
- 文档页数:2

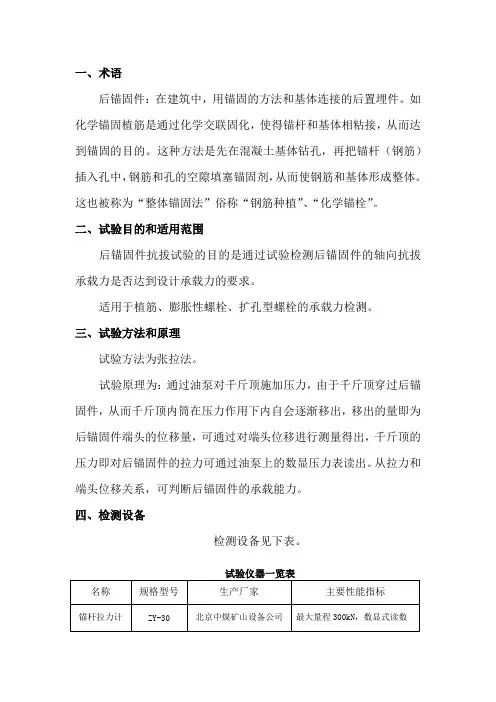

一、术语后锚固件:在建筑中,用锚固的方法和基体连接的后置埋件。
如化学锚固植筋是通过化学交联固化,使得锚杆和基体相粘接,从而达到锚固的目的。
这种方法是先在混凝土基体钻孔,再把锚杆(钢筋)插入孔中,钢筋和孔的空隙填塞锚固剂,从而使钢筋和基体形成整体。
这也被称为“整体锚固法”俗称“钢筋种植”、“化学锚栓”。
二、试验目的和适用范围后锚固件抗拔试验的目的是通过试验检测后锚固件的轴向抗拔承载力是否达到设计承载力的要求。
适用于植筋、膨胀性螺栓、扩孔型螺栓的承载力检测。
三、试验方法和原理试验方法为张拉法。
试验原理为:通过油泵对千斤顶施加压力,由于千斤顶穿过后锚固件,从而千斤顶内筒在压力作用下内自会逐渐移出,移出的量即为后锚固件端头的位移量,可通过对端头位移进行测量得出,千斤顶的压力即对后锚固件的拉力可通过油泵上的数显压力表读出。
从拉力和端头位移关系,可判断后锚固件的承载能力。
四、检测设备检测设备见下表。
检测设备在投入使用前应进行校准。
设备性能应符合相应检测方法的技术要求。
五、执行标准广东省标准《混凝土后锚固件抗拔和抗剪性能检测技术规程》DBJ/T15-35-2004;行业标准《混凝土结构后锚固技术规程》JGJ145-2004。
六、基本规定1、后锚固件抗拔承载力现场检测分为非破坏性检测和破坏性检测。
对于一般结构及非结构构件可采用非破坏性检测;对于重要结构构件及生命线工程非结构构件应采用破坏性检测。
2、抗拔承载力现场为非破坏性检测可采用随即抽样办法取样。
3、同规格、同型号、基本相同部位的后锚固件组成一个检验批。
抽取数量按每批后锚固件总数的0.1%计算,且不少于3根。
或按设计要求。
4、在进场检测前应制定检测方案。
检测方案宜包含以下内容:工程概况,检测方法及其所依据的规范标准,检测数量,抽样方案,所需的设备和人工配合,试验时间与工期,检测时的现场条件,加荷分级情况、最大加荷值或终止试验的标准,检测报告的内容。
5、现场检测期间,除应执行相关规范规定以外,还应遵守国家有关安全生产的规定;当现场操作环境不符合仪器设备使用要求时,应采取有效的措施,保证仪器设备的正常工作。

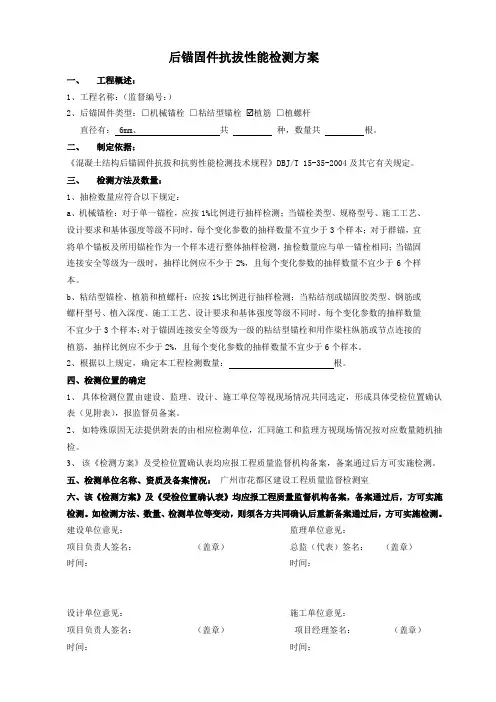

后锚固件抗拔性能检测方案一、工程概述:1、工程名称:(监督编号:)2、后锚固件类型:□机械锚栓□粘结型锚栓 植筋□植螺杆直径有: 6mm、共种,数量共根。
二、制定依据:《混凝土结构后锚固件抗拔和抗剪性能检测技术规程》DBJ/T 15-35-2004及其它有关规定。
三、检测方法及数量:1、抽检数量应符合以下规定:a、机械锚栓:对于单一锚栓,应按1%比例进行抽样检测;当锚栓类型、规格型号、施工工艺、设计要求和基体强度等级不同时,每个变化参数的抽样数量不宜少于3个样本;对于群锚,宜将单个锚板及所用锚栓作为一个样本进行整体抽样检测,抽检数量应与单一锚栓相同;当锚固连接安全等级为一级时,抽样比例应不少于2%,且每个变化参数的抽样数量不宜少于6个样本。
b、粘结型锚栓、植筋和植螺杆:应按1%比例进行抽样检测;当粘结剂或锚固胶类型、钢筋或螺杆型号、植入深度、施工工艺、设计要求和基体强度等级不同时,每个变化参数的抽样数量不宜少于3个样本;对于锚固连接安全等级为一级的粘结型锚栓和用作梁柱纵筋或节点连接的植筋,抽样比例应不少于2%,且每个变化参数的抽样数量不宜少于6个样本。
2、根据以上规定,确定本工程检测数量:根。
四、检测位置的确定1、具体检测位置由建设、监理、设计、施工单位等视现场情况共同选定,形成具体受检位置确认表(见附表),报监督员备案。
2、如特殊原因无法提供附表的由相应检测单位,汇同施工和监理方视现场情况按对应数量随机抽检。
3、该《检测方案》及受检位置确认表均应报工程质量监督机构备案,备案通过后方可实施检测。
五、检测单位名称、资质及备案情况:广州市花都区建设工程质量监督检测室六、该《检测方案》及《受检位置确认表》均应报工程质量监督机构备案,备案通过后,方可实施检测。
如检测方法、数量、检测单位等变动,则须各方共同确认后重新备案通过后,方可实施检测。
建设单位意见:监理单位意见:项目负责人签名:(盖章)总监(代表)签名:(盖章)时间:时间:设计单位意见:施工单位意见:项目负责人签名:(盖章)项目经理签名:(盖章)时间:时间:附表:后锚固件抗拔性能检测受检位置确认表工程名称:监督编号:后锚固件类型:锚固胶类型:最大试验荷载取值方法:□设计要求□0.9×植筋(锚杆或植螺杆)强度标准值×植筋(锚杆或植螺杆)截面积注:1、应提供平面图(或外墙立面图)以确定具体受检位置;2、此表一式四份,监督单位、检测单位、建设(监理)单位、施工单位各一份;3、检测最大试验荷载由委托单位根据有关要求提供。
混凝土结构后锚固承载力检验1.适用范围本文用于以钢筋混凝土、预应力混凝土以及素混凝土为基材的后锚固连接的验收检验,不适用于以砌体、轻骨料混凝土以及特种混凝土为基材的后锚固连接检验。
2.引用标准JGJ145-2013《混凝土结构后锚固技术规程》(其锚固件检验要求与GB50367-2006 GB50550-2010《建筑结构加固工程施工质量验收规范》《混凝土结构加固设计规程》相同)3.基本规定3.1混凝土结构后锚固工程质量应进行锚固件的抗拔承载力的现场抽样检验(必检项);3.2后锚固件应进行抗拔承载力现场非破坏性检验,满足下列条件之一时还应进行破坏性检验。
a安全等级为一级的后锚固构件(所谓重要的锚固是指后接大梁、悬臂梁、桁架、网架以及大偏心受压柱及生命线工程的非结构构件之锚固连接。
故定为一级。
—摘自规程4.3.3条文说明);b悬挑结构和构件;c对后锚固设计参数有疑问;d对该工程锚固质量有怀疑。
GB50550-2010对破坏性检验范围的规定如下:3.3抽样规则(GB50550-2010与JGJ145-2013抽样规则相同,GB50550-2010表W.2.3内容与JGJ145-2013中表C.2.3也相同)3.3.1锚栓非破损抽样:a.锚固承载力现场非破坏性检验可采用随机抽样办法取样,应以同品种、同规格、同强度等级的锚固件安装于锚固部位基本相同部位的同类构件为一个检验批,并应从每一检验批所含的锚固件中进行抽样。
b.对重要结构构件及生命线工程非结构构件,数量应按规程表C.2.3(附后)抽取。
(生命线工程是指维系城镇与区域经济、社会功能的基础设施与工程系统。
主要包括:交通系统、供(排)水系统、燃气系统、输油系统、电力系统、通讯系统、水利工程等工程系统。
--摘自GB/T24336-2009)。
规程表C.2.3检验批锚栓总数≤100 500 1000 2500 ≥5000按检验批锚栓总数计算的最小抽样量20%且不少于5件10% 7% 4% 3%注:当锚栓总数介于两栏数量之间时,可按线性内插法确定抽样数量。

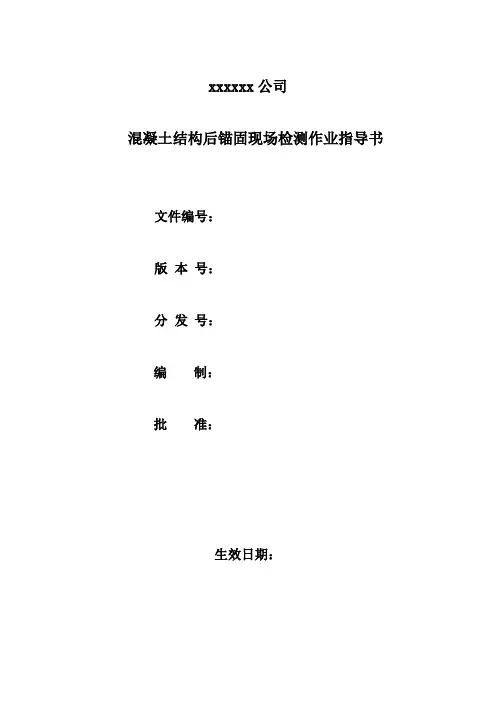

xxxxxx公司混凝土结构后锚固现场检测作业指导书文件编号:版本号:分发号:编制:批准:生效日期:混凝土结构后锚固植筋抗拔承载力试验作业指导书一、适用范围及应用条件1.1、适用于以钢筋混凝土、预应力混凝土为基材的后锚固连接的设计、施工及验收;不适用于以砌体、轻骨料及特种混凝土为基材的后锚固连接。
1.2、后锚固件应进行抗拔承载力现场非破损检验,满足下列条件之一时,还应进行破坏性检验:⑴安全等级为一级的后锚固构件;⑵悬挑结构和构件;⑶对后锚固设计参数有疑问;⑷对该工程锚固质量有疑问。
1.3、受现场条件限制无法进行原位破坏性检验时,可在工程施工的同时,现场浇筑同条件的混凝土块体作为基材安装锚固件,并应按规定的时间进行破坏性检验,且应事先征得设计和监理单位的书面同意,并在现场见证试验。
二、执行标准《混凝土结构后锚固技术规程》JGJ 145-2013 适用于后锚固工程《混凝土结构加固设计规范》GB 50367-2013适用于结构加固工程《建筑结构加固工程施工质量验收规范》GB 50550-2010适用于结构加固工程重庆市地方标准《混凝土无机锚固材料植筋施工及验收规程》DBJ/T50-032-2004相关标准:《钢筋混凝土用钢第1部分:热轧光圆钢筋》GB 1499.1-2008《钢筋混凝土用钢第2部分:热轧带肋钢筋》GB 1499.2-2007《无粘结预应力钢绞线》JG/T 161-2004《混凝土结构设计规范》 GB 50010-2010三、试验原理与试验仪器设备要求3.1、试验原理:利用夹具使穿心千斤顶反力作用于混凝土基材,使穿心千斤顶上自带的数显式压力传感器显示加载力值并捕捉保存峰值;3.2、试验仪器设备:HC-20T型锚杆拉拔仪、HC-30T型锚杆拉拔仪、HC-50T型锚杆拉拔仪及各型号夹具等;常用拉拔仪规格参数一览表3.3、仪器设备技术指标:用于试验的仪器设备,应采用专门的拉拔仪并应符合下列规定:1)设备的加荷能力应比预计的检验荷载值至少大20%,且不大于检验荷载的2.5倍,并应能连续、平稳、速度可控的运行;2)加载设备应能按照规定的速度加载,测力系统整机允许偏差为全量程的±2%;3)设备的液压加荷系统持荷时间不超过5min时,其降荷值不应大于5%;4)加载设备应能保证所施加的拉伸荷载始终与后锚固构件的轴线一致。
混凝土结构后锚固植筋抗拔承载力试验作业指导书一、适用范围及应用条件1.1、适用于以钢筋混凝土、预应力混凝土为基材的后锚固连接的设计、施工及验收;不适用于以砌体、轻骨料及特种混凝土为基材的后锚固连接。
1.2、后锚固件应进行抗拔承载力现场非破损检验,满足下列条件之一时,还应进行破坏性检验:⑴安全等级为一级的后锚固构件;⑵悬挑结构和构件;⑶对后锚固设计参数有疑问;⑷对该工程锚固质量有疑问。
1.3、受现场条件限制无法进行原位破坏性检验时,可在工程施工的同时,现场浇筑同条件的混凝土块体作为基材安装锚固件,并应按规定的时间进行破坏性检验,且应事先征得设计和监理单位的书面同意,并在现场见证试验。
二、执行标准《混凝土结构后锚固技术规程》JGJ 145-2013 适用于后锚固工程《混凝土结构加固设计规范》GB 50367-2013适用于结构加固工程《建筑结构加固工程施工质量验收规范》GB 50550-2010适用于结构加固工程重庆市地方标准《混凝土无机锚固材料植筋施工及验收规程》DBJ/T50-032-2004相关标准:《钢筋混凝土用钢第1部分:热轧光圆钢筋》GB 1499.1-2008《钢筋混凝土用钢第2部分:热轧带肋钢筋》GB 1499.2-2007《无粘结预应力钢绞线》JG/T 161-2004《混凝土结构设计规范》 GB 50010-2010三、试验原理与试验仪器设备要求3.1、试验原理:利用夹具使穿心千斤顶反力作用于混凝土基材,使穿心千斤顶上自带的数显式压力传感器显示加载力值并捕捉保存峰值;3.2、试验仪器设备:HC-20T型锚杆拉拔仪、HC-30T型锚杆拉拔仪、HC-50T型锚杆拉拔仪及各型号夹具等;常用拉拔仪规格参数一览表3.3、仪器设备技术指标:用于试验的仪器设备,应采用专门的拉拔仪并应符合下列规定:1)设备的加荷能力应比预计的检验荷载值至少大20%,且不大于检验荷载的2.5倍,并应能连续、平稳、速度可控的运行;2)加载设备应能按照规定的速度加载,测力系统整机允许偏差为全量程的±2%;3)设备的液压加荷系统持荷时间不超过5min时,其降荷值不应大于5%;4)加载设备应能保证所施加的拉伸荷载始终与后锚固构件的轴线一致。
文件编号:检测实施细则(混凝土后锚固件抗拔试验)编制:审核:批准:受控印章:持有人:2016年01月05日发布2016年01月06日实施XXXXXXXXX建设工程质量检测有限公司发布1.项目名称混凝土后锚固件抗拔检测。
2.适用范围后锚固件抗拔试验的目的是通过试验检测后锚固件的轴向抗拔承载力是否达到设计承载力的要求。
适用于植筋、膨胀性螺栓、扩孔型螺栓的承载力检测。
3.采用标准3.1《混凝土后锚固件抗拔和抗剪性能检测技术规程》DBJ/T15-35-2004;3.2《混凝土结构后锚固技术规程》JGJ145-20134. 试验设备的有关规定4.1 仪器设备的一般要求4.1.1仪器和设备的量程应大于试验所需的最大荷载的量程要求。
仪器应安置在不影响位移测试和植筋或构件变形和破坏的位置上。
4.1.2 试验装置应有足够的刚度,试验中应不变形,应保持施加的拉拔力方向与植筋轴线方向平行。
4.1.3 测量位移,采用百分表,百分表的分度值不大于0.02mm。
4.1.4 测力装置具有峰值保持功能。
4.2 拉拔试验装置4.2.1图一为植筋抗拔试验装置图。
图二为锚栓抗拔试验装置图其传力应直接,支架应不受构件局部被压破坏的影响。
混凝土后锚固件抗拔检测实施细则第 1 版第0次修订颁布日期:2016年01月05日4.2.2 植筋拉拔试验所用的加载杆及加载板应有足够的刚度和强度;4.2.3 植筋抗拉拔试验用的加载杆,其螺纹必须与锚栓螺纹相对应,拧入深度不小于锚栓的直径,缺牙或严重磨损的加载杆不得使用。
4.2.4位移测量仪器需安装在植筋根部,位移值的计算应减去植筋的变形量。
图一植筋抗拔试验装置图图二锚栓抗拔试验装置图4.3 仪器设备的使用、保养与标定4.3.1 拉拔试验时,应采取措施固定试验装置,防止仪器脱落损坏或跳弹伤人。
4.3.2 试验完毕后,应对试验装置进行常规保养和维修。
4.3.3 试验装置中的白分表、千斤顶、数字式荷载仪表应每年标定。

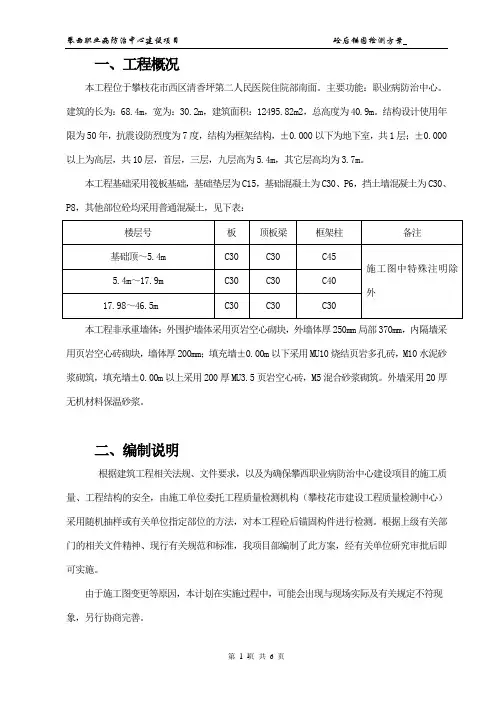

混凝土结构后锚固件锚固抗拔承载力检测方案混凝土结构后锚固件锚固抗拔承载力检测方案一、建筑概况:1.工程名称2.建设单位3.施工单位4.后锚固分包单位/5.后锚固施工日期2018.7.12日6.本工程为剪力结构类型,主楼基础部分采用筏板结构,主体采用剪力结构,建筑面积11460 ㎡,总层数22 层(地下/ 层,地上22 层)。
其中各层后锚固件配置如下;每层墙体拉结筋植筋C6共计420根7.后锚固类型植筋;植筋胶(锚栓)生产厂家安徽安固建筑技术有限公司型号A3-10 ;基材混凝土强度等级C30二、检测目的:因建设及监理单位要求对墙体拉结筋抗拔承载力是否符合设计要求原因,需进行现场检测。
现委托枣庄市建设工程质量检测中心对本工程进行后锚固件锚固抗拔承载力现场检测。
三、检测依据:1、JGJ/T145-2013《混凝土结构后置锚固技术规程》;四、检测数量:后锚固件锚固抗拔承载力,具体检测构件采取随机抽取方式,由建设单位、监理单位、施工方共同选定有代表性构件进行检测,并在委托书中写明构件对应轴线;共抽取七层C6 (钢筋型号)植筋28 根,/ 层/ (钢筋型号)植筋/ 根进行试验。
五、检测人员和仪器设备情况:本站将派出名检测人员进行现场检测。
六、检测工程进度计划:计划于年月日至年月日进行现场检测。
七、现场需要的配合工作:1、需要监理单位进行现场见证工作;2、施工单位需委派一名技术人员携带图纸跟踪现场,根据构件高度等实际情况准备梯子/马凳等器材,并配备1-2名工人现场辅助。
八、检测中的安全措施:进入检测现场配备安全帽/安全带等防护用具。
九、各方意见及确认情况:建设单位意见:负责人签字:(盖章)监理单位意见:负责人签字:(盖章)施工单位意见:负责人签字:(盖章)日期:年月日。
混凝土后锚固件抗拔
一、检测目的
检测工程已施工的螺栓、植筋的抗拔力是否满足设计要求。
二、检测依据
(1)《混凝土后锚固件抗拔和抗剪性能检测技术规程》DBJ/T15-35-2004;
(2)委托方提供的设计文件和要求。
三、检测方法
(1)加载方法:检测采用分级加载法。
(2)荷载值与分级:最大荷载值按设计要求确定,每级按最大荷载值的1/10,其中第一级取分级荷载的2倍。
(3)位移观测:每级荷载施加后按第1、2、3min 测读位移值;当位移变化速率连续两次小于0.05mm/min后,施加下一级荷载直至最大检测荷载。
卸载分级进行,每级卸载量取加载时分级荷载的2倍,逐级等量卸载,并测读位移值。
四、仪器设备
本次检测所使用的仪器均经广东省计量科学研究院检定合格及校准,并在有效期内。
(1)手动油泵;
(2)油压千斤顶
(3)压力表(量程40MPa、准确度等级为0.4级);
(4)WBD-30型百分表。
五、检测数量
每种规格按1%比例进行抽样检测,数量不少于3个。
六、进度安排及成果提交
正常情况下,每天大约可完成10个后锚固件抗拔检测。
现场检测工作完成后,若检测数量少于30个后锚固件,七个工作日内提供正式检测报告。

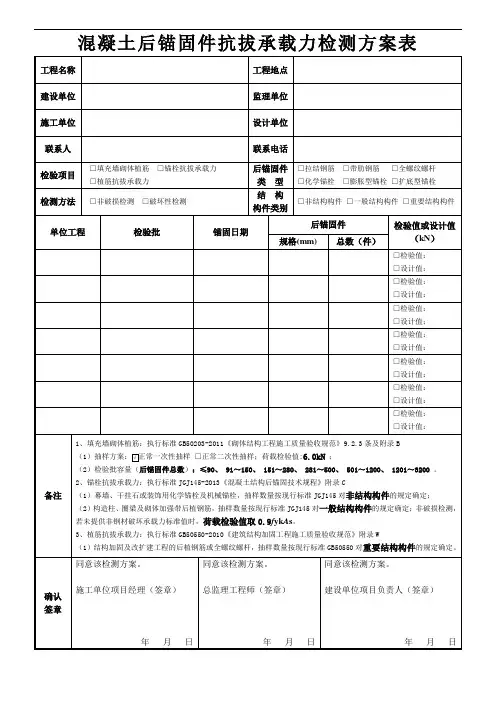

混凝土后锚固件抗拔承载力检测方案表说明Ⅰ、填充墙砌体植筋检测检测批应按同单位工程的一个或多个楼层进行划分。
Ⅱ、锚栓抗拔承载力检测一、检验批划分应以同品种、同规格、同强度等级的锚固件安装于锚固部位基本相同的同类构件为一检验批,检验批可为同单位工程的一个或多个楼层。
二、抽样数量1、破坏性检验应取每检验批锚固件总数的0.1%且不少于5件进行检验,锚固件为带肋钢筋或全螺纹螺杆且数量不超过100件时,可取3件进行检验。
2、非破损检验(1)幕墙、干挂石及装饰用化学锚栓或机械锚栓,每检验批抽样数量按C.2.3条对非生命线工程的非结构构件的规定,取锚固件总数的0.1%且不少于5件进行检验。
(2)构造柱、圈梁及砌体加强带后植钢筋,每检验批抽样数量按C.2.3条对一般结构构件的规定,取植筋总数的1%且不少于3件进行检验。
(3)重要结构构件及生命线工程的非结构构件等,锚栓或植筋锚固质量的抽样数量按C.2.3条相关规定确定。
Ⅲ、植筋抗拔承载力检测一、检验批划分应以同品种、同规格、同强度等级的锚固件安装于锚固部位基本相同的同类构件为一检验批,检验批可为同单位工程的一个或多个楼层。
二、抽样数量1、破坏性检验(1)应选择易修复和易补种的位置,取每检验批锚固件总数的0.1%且不少于5件进行检验,锚固件为带肋钢筋或全螺纹螺杆且数量不超过100件时,可取3件进行检验。
(2)若受现场条件限制,无法进行原位破坏性检验操作时,允许在工程施工的同时(不得后补),在被加固结构附近,进行模拟试验;但应事先征得设计和监理单位的书面同意,并在场见证试验。
2、非破损检验(1)结构加固及改扩建工程的后植钢筋或全螺纹螺杆,每检验批抽样数量按W.2.3条对重要结构构件的规定,抽取植筋总数的3%,且不少于5件进行检验。
(2)一般结构构件的植筋锚固质量检验,每检验批抽样数量为植筋总数的3%,且不少于5件。
(3)锚栓锚固质量的检验,抽样应符合标准W.2.3条的相关规定。

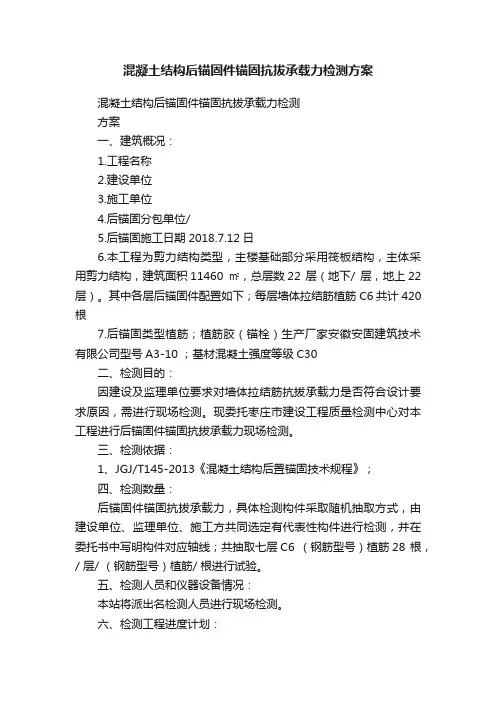

混凝土结构后锚固件锚固抗拔承载力检测
方案
一、建筑概况:
1.工程名称
2.建设单位
3.施工单位
4.后锚固分包单位/
5.后锚固施工日期2018.7.12日
6.本工程为剪力结构类型,主楼基础部分采用筏板结构,主体采用剪力结构,建筑面积11460 ㎡,总层数22 层(地下/ 层,地上22 层)。
其中各层后锚固件配置如下;每层墙体拉结筋植筋C6共计420根
7.后锚固类型植筋;植筋胶(锚栓)生产厂家安徽安固建筑技术有限公司型号A3-10 ;基材混凝土强度等级C30
二、检测目的:
因建设及监理单位要求对墙体拉结筋抗拔承载力是否符合设计要求原因,需进行现场检测。
现委托枣庄市建设工程质量检测中心对本工程进行后锚固件锚固抗拔承载力现场检测。
三、检测依据:
1、JGJ/T145-2013《混凝土结构后置锚固技术规程》;
四、检测数量:
后锚固件锚固抗拔承载力,具体检测构件采取随机抽取方式,由建设单位、监理单位、施工方共同选定有代表性构件进行检测,并在委托书中写明构件对应轴线;共抽取七层C6 (钢筋型号)植筋28 根,/ 层/ (钢筋型号)植筋/ 根进行试验。
五、检测人员和仪器设备情况:
本站将派出名检测人员进行现场检测。
六、检测工程进度计划:
计划于年月日至年月日进行现场检测。
七、现场需要的配合工作:
1、需要监理单位进行现场见证工作;
2、施工单位需委派一名技术人员携带图纸跟踪现场,根据构件高度等实际
情况准备梯子/马凳等器材,并配备1-2名工人现场辅助。
八、检测中的安全措施:
进入检测现场配备安全帽/安全带等防护用具。
九、各方意见及确认情况:
建设单位意见:负责人签字:(盖章)
监理单位意见:负责人签字:(盖章)
施工单位意见:负责人签字:(盖章)
日期:年月日。
