混凝土结构后锚固承载力检验1.适用范围本文用于以钢筋混凝土、预应力混凝土以及素混凝土为基材的后锚固连接的验收检验，不适用于以砌体、轻骨料混凝土以及特种混凝土为基材的后锚固连接检验。
2.引用标准JGJ145-2013《混凝土结构后锚固技术规程》（其锚固件检验要求与GB50367-2006 GB50550-2010《建筑结构加固工程施工质量验收规范》《混凝土结构加固设计规程》相同）3.基本规定3.1混凝土结构后锚固工程质量应进行锚固件的抗拔承载力的现场抽样检验（必检项）；3.2后锚固件应进行抗拔承载力现场非破坏性检验，满足下列条件之一时还应进行破坏性检验。
a安全等级为一级的后锚固构件（所谓重要的锚固是指后接大梁、悬臂梁、桁架、网架以及大偏心受压柱及生命线工程的非结构构件之锚固连接。
故定为一级。
—摘自规程4.3.3条文说明）；b悬挑结构和构件；c对后锚固设计参数有疑问；d对该工程锚固质量有怀疑。
GB50550-2010对破坏性检验范围的规定如下：3.3抽样规则（GB50550-2010与JGJ145-2013抽样规则相同，GB50550-2010表W.2.3内容与JGJ145-2013中表C.2.3也相同）3.3.1锚栓非破损抽样：a．锚固承载力现场非破坏性检验可采用随机抽样办法取样，应以同品种、同规格、同强度等级的锚固件安装于锚固部位基本相同部位的同类构件为一个检验批，并应从每一检验批所含的锚固件中进行抽样。
b．对重要结构构件及生命线工程非结构构件，数量应按规程表C.2.3（附后）抽取。
（生命线工程是指维系城镇与区域经济、社会功能的基础设施与工程系统。
主要包括：交通系统、供（排）水系统、燃气系统、输油系统、电力系统、通讯系统、水利工程等工程系统。
--摘自GB/T24336-2009）。
规程表C.2.3检验批锚栓总数≤100 500 1000 2500 ≥5000按检验批锚栓总数计算的最小抽样量20%且不少于5件10% 7% 4% 3%注：当锚栓总数介于两栏数量之间时，可按线性内插法确定抽样数量。
混凝土结构后锚固植筋抗拔承载力试验作业指导书一、适用范围及应用条件1.1、适用于以钢筋混凝土、预应力混凝土为基材的后锚固连接的设计、施工及验收；不适用于以砌体、轻骨料及特种混凝土为基材的后锚固连接。
1.2、后锚固件应进行抗拔承载力现场非破损检验，满足下列条件之一时，还应进行破坏性检验：⑴安全等级为一级的后锚固构件；⑵悬挑结构和构件；⑶对后锚固设计参数有疑问；⑷对该工程锚固质量有疑问。
1.3、受现场条件限制无法进行原位破坏性检验时，可在工程施工的同时，现场浇筑同条件的混凝土块体作为基材安装锚固件，并应按规定的时间进行破坏性检验，且应事先征得设计和监理单位的书面同意，并在现场见证试验。
二、执行标准《混凝土结构后锚固技术规程》JGJ 145-2013 适用于后锚固工程《混凝土结构加固设计规范》GB 50367－2013适用于结构加固工程《建筑结构加固工程施工质量验收规范》GB 50550－2010适用于结构加固工程重庆市地方标准《混凝土无机锚固材料植筋施工及验收规程》DBJ/T50-032-2004相关标准：《钢筋混凝土用钢第1部分：热轧光圆钢筋》GB 1499.1-2008《钢筋混凝土用钢第2部分：热轧带肋钢筋》GB 1499.2-2007《无粘结预应力钢绞线》JG/T 161-2004《混凝土结构设计规范》 GB 50010-2010三、试验原理与试验仪器设备要求3.1、试验原理:利用夹具使穿心千斤顶反力作用于混凝土基材，使穿心千斤顶上自带的数显式压力传感器显示加载力值并捕捉保存峰值；3.2、试验仪器设备：HC-20T型锚杆拉拔仪、HC-30T型锚杆拉拔仪、HC-50T型锚杆拉拔仪及各型号夹具等；常用拉拔仪规格参数一览表3.3、仪器设备技术指标：用于试验的仪器设备，应采用专门的拉拔仪并应符合下列规定：1）设备的加荷能力应比预计的检验荷载值至少大20％，且不大于检验荷载的2.5倍，并应能连续、平稳、速度可控的运行；2）加载设备应能按照规定的速度加载，测力系统整机允许偏差为全量程的±2％；3）设备的液压加荷系统持荷时间不超过5min时，其降荷值不应大于5％；4）加载设备应能保证所施加的拉伸荷载始终与后锚固构件的轴线一致。
混凝土后锚固拉拔新标准关于抽样及结果判定的汇总
混凝土结构后锚固技术规程（JGJ145-2013)于2013年12月1日正式实施，替换JGJ145-2004标准，标准的抽样规则及结果判定变动较大，现将抽样及结果判定制作成表格的形式，让现场检测人员及施工现场技术人员熟知掌握这些规定，避免锚栓及植筋检测不符合标准要求。
锚固承载力现场检验结果评定
取值说明：
1.关于f y ——植筋用钢筋的抗拉强度设计值（N/mm 2
）：
依据《混凝土结构设计规范》（GB 50010-2010）第4.2.3条：普通钢筋的抗拉强度设计值f y 、抗压强度设计值
＇
y
f
应按表4.2.3—1采用：
2. 关于
s
k,R N
-锚栓钢材破坏受拉承载力标准值（N ）：
依据《混凝土结构后锚固技术规程》JGJ 145-2013第6.1.2条规定：s
yk
R A f N =s
k,，式中：yk
f
—机械锚栓屈服强度标准值（N/mm 2
）,取值来自本标准表3.2.3和表3.2.4。
s
A —
机械锚栓应力截面面积（mm 2
）。
3.关于k,*
R N
-混凝土破坏受检验锚固件极限抗拔力标准值（N ）：现场检测时，检测哪根由设计提供该值，此值应在委托单中填写清楚。
后锚固抗拔承载力现场检测作业指导书(总6页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--（植筋）后锚固抗拔承载力现场检测作业指导书文件编号：受控编号：编制：审核：批准：（植筋）后锚固抗拔承载力现场检测作业指导书1 范围本作业指导书适用于被连接件以普通混凝土为基材的后锚固连接的设计、施工及验收。

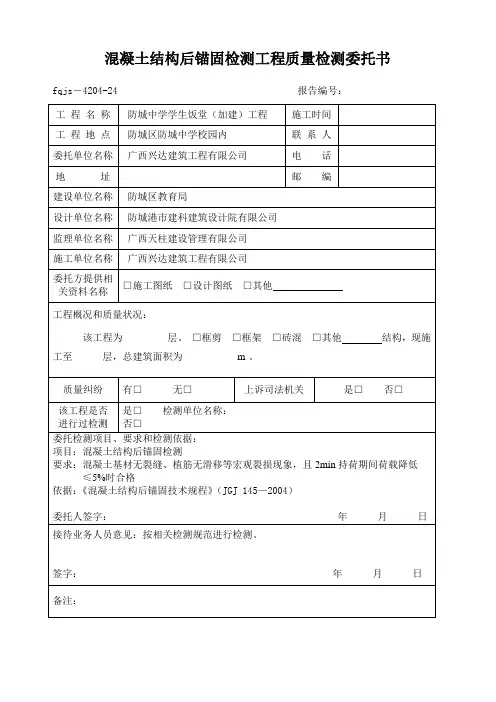

2 具体要求业务委托业务员应指导委托方按要求认真填写现场检验委托合同单，并要求客户提供有关项目信息。
如需委托方提供配合，应及时告知委托方。
其内容可包括：榔头、钢筋钳、人员、安全防护、环境设施等。
业务流转流转卡信息由业务人员将流转卡复核无误后与委托单一并交给监察室负责人，由检测室负责人安排检测人员进行检测。
准备工作检测人员1、现场检测工作的检测人员必须为两人。
2、检测人员必须着工作服，佩戴安全帽，检测人员进行现场检测，进入现场后检测人员禁止吸烟。

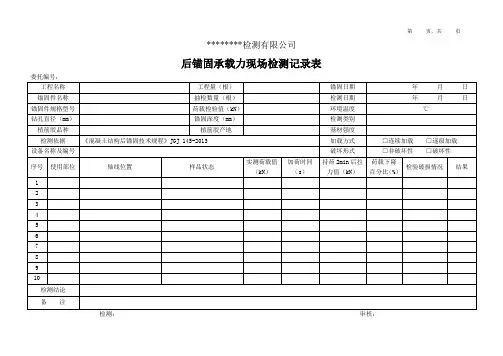

3、检测人员携带好用于记录数据的笔、原始记录单。
4、检测人员在离开单位之前必须检查核对仪器设备，检查仪器设备状态并填写仪器设备使用记录。
所需仪器设备HC-5型或者HC-20型或HC-50型锚杆拉拔仪、夹具、机械秒表。
仪器设备检查内容1、是否在有效检定周期内，超出检定周期的仪器设备不允许用于检测工作。
2、打开电源开关，检查电池电量及显示屏是否正常显示数值。
3、打开储油筒的油盖，检查油量，如油不满，可加注N32号耐磨液压油。
4、各类型号夹具是否齐全。
上述准备工作结束后如设备没有出现异常情况，检测人员应如实填写现场检测设备使用记录，可以将设备带出。
如果有异常情况存在，应检查异常发生的原因，将异常情况如实记录在现场检测设备使用记录中，同时告知科室负责人，可以选择其他设备。
现在检测的仪器设备在运输途中，要尽量做好防雨，防晒、防震措施。
检测方法检测人员进入施工现场，在进行检测之前应就所检项目对委托方进行工程概况的询问，同时提醒委托方通知见证人到场。

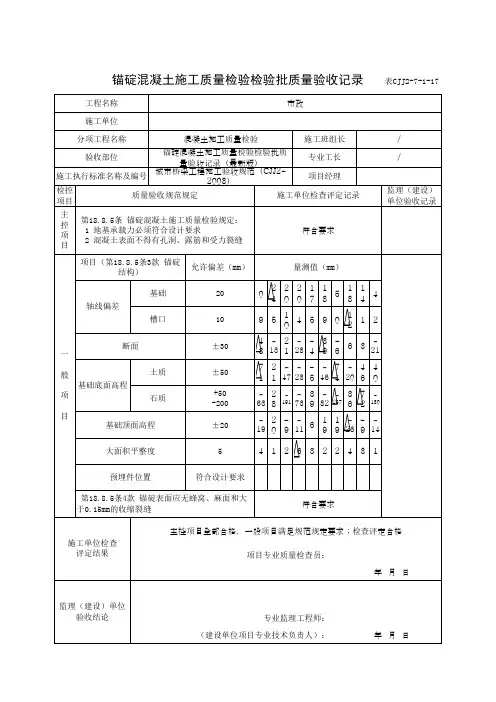

【2017年整理】锚杆及土钉墙支护工程检验批质量验收记录锚杆及土钉墙支护工程检验批质量验收记录010204□□01 单位(子单位)工程名称石狮中骏.天誉地下室基坑支护工程分部(子分部)工程名称地基与基础（基坑支护）验收部位1、2、3、4、5、6#微型桩施工单位福建勘察基础工程公司项目经理叶必军分包单位/分包项目经理/施工执行标准名称及编号《建筑地基基础工程施工质量验收规范》 GB50202施工质量验收规范的规定施工单位检查评定记录监理（建设）单位验收记录主控项目1 微型桩钢管长度+80mm+81、+82、+80、+81、+80□符合要求□不符合要求2 微型桩锁定力设计要求√一般项目1 微型桩位置±50mm+10、+45、-35、-30、+25□符合要求□不符合要求2 钻孔倾斜度±0.5º+0.2、+0.1、+0.2、-0.23 浆体强度设计要求√4 注浆量大于理论计算浆量√5 微型桩墙面厚度/ /6 墙体强度设计要求√施工单位检查评定结果专业工长(施工员) 施工班组长主控项目全部合格，一般项目满足规范规定的要求。
项目专业质量检查员：2013年 05 月20 日监理(建设)单位验收结论□同意验收□不同意验收专业监理工程师：（建设单位项目专业技术负责人） 2013年月日锚杆及土钉墙支护工程检验批质量验收记录010204□□02 单位(子单位)工程名称石狮中骏.天誉地下室基坑支护工程分部(子分部)工程名称地基与基础（基坑支护）验收部位7、8、9#微型桩施工单位福建勘察基础工程公司项目经理叶必军分包单位/分包项目经理/施工执行标准名称及编号《建筑地基基础工程施工质量验收规范》 GB50202施工质量验收规范的规定施工单位检查评定记录监理（建设）单位验收记录主控项目1 微型桩钢管长度+80mm+81、+82、+80、+81、+80□符合要求□不符合要求2 微型桩锁定力设计要求√一般项目1 微型桩位置±50mm+10、+45、-35、-30、+25□符合要求□不符合要求2 钻孔倾斜度±0.5º+0.2、+0.1、+0.2、-0.23 浆体强度设计要求√4 注浆量大于理论计算浆量√5 微型桩墙面厚度/ /6 墙体强度设计要求√施工单位检查评定结果专业工长(施工员) 施工班组长主控项目全部合格，一般项目满足规范规定的要求。
xxxxxx公司混凝土结构后锚固现场检测作业指导书文件编号：版本号：分发号：编制：批准：生效日期：混凝土结构后锚固植筋抗拔承载力试验作业指导书一、适用范围及应用条件1.1、适用于以钢筋混凝土、预应力混凝土为基材的后锚固连接的设计、施工及验收；不适用于以砌体、轻骨料及特种混凝土为基材的后锚固连接。
1.2、后锚固件应进行抗拔承载力现场非破损检验，满足下列条件之一时，还应进行破坏性检验：⑴安全等级为一级的后锚固构件；⑵悬挑结构和构件；⑶对后锚固设计参数有疑问；⑷对该工程锚固质量有疑问。
1.3、受现场条件限制无法进行原位破坏性检验时，可在工程施工的同时，现场浇筑同条件的混凝土块体作为基材安装锚固件，并应按规定的时间进行破坏性检验，且应事先征得设计和监理单位的书面同意，并在现场见证试验。
二、执行标准《混凝土结构后锚固技术规程》JGJ 145-2013 适用于后锚固工程《混凝土结构加固设计规范》GB 50367－2013适用于结构加固工程《建筑结构加固工程施工质量验收规范》GB 50550－2010适用于结构加固工程重庆市地方标准《混凝土无机锚固材料植筋施工及验收规程》DBJ/T50-032-2004相关标准：《钢筋混凝土用钢第1部分：热轧光圆钢筋》GB 1499.1-2008《钢筋混凝土用钢第2部分：热轧带肋钢筋》GB 1499.2-2007《无粘结预应力钢绞线》JG/T 161-2004《混凝土结构设计规范》 GB 50010-2010三、试验原理与试验仪器设备要求3.1、试验原理:利用夹具使穿心千斤顶反力作用于混凝土基材，使穿心千斤顶上自带的数显式压力传感器显示加载力值并捕捉保存峰值；3.2、试验仪器设备：HC-20T型锚杆拉拔仪、HC-30T型锚杆拉拔仪、HC-50T型锚杆拉拔仪及各型号夹具等；常用拉拔仪规格参数一览表3.3、仪器设备技术指标：用于试验的仪器设备，应采用专门的拉拔仪并应符合下列规定：1）设备的加荷能力应比预计的检验荷载值至少大20％，且不大于检验荷载的2.5倍，并应能连续、平稳、速度可控的运行；2）加载设备应能按照规定的速度加载，测力系统整机允许偏差为全量程的±2％；3）设备的液压加荷系统持荷时间不超过5min时，其降荷值不应大于5％；4）加载设备应能保证所施加的拉伸荷载始终与后锚固构件的轴线一致。

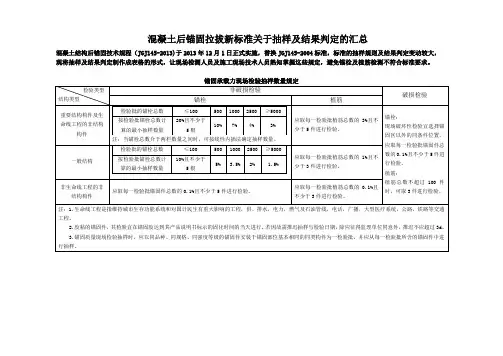

混凝土后锚固拉拔新标准关于抽样及结果判定的汇总混凝土结构后锚固技术规程（ JGJ145-2013) 于 2013 年 12 月 1 日正式实施，替换 JGJ145-2004 标准，标准的抽样规则及结果判定变动较大，现将抽样及结果判定制作成表格的形式，让现场检测人员及施工现场技术人员熟知掌握这些规定，避免锚栓及植筋检测不符合标准要求。
检验类型结构类型重要结构构件及生命线工程的非结构构件一般结构非生命线工程的非结构构件锚固承载力现场检验抽样数量规定非破损检验锚栓植筋检验批的锚栓总数≤ 10050010002500≥ 5000按检验批锚栓总数计20%且不少于10%7%4%3%应取每一检验批植筋总数的3%且不算的最小抽样数量 5 根少于 5件进行检验。
注：当锚栓总数介于两栏数量之间时，可按线性内插法确定抽样数量。
检验批的锚栓总数≤10050010002500≥ 5000应取每一检验批植筋总数的1%且不按检验批锚栓总数计10%且不少于5% 3.5%2% 1.5%少于 3 件进行检验。
算的最小抽样数量 5 根应取每一检验批锚固件总数的0.1%且不少于 5 件进行检验。
应取每一检验批植筋总数的0.1%且不少于 3 件进行检验。
破损检验锚栓：现场破坏性检验宜选择锚固区以外的同条件位置，应取每一检验批锚固件总数的 0.1%且不少于 5 件进行检验。
植筋：植筋总数不超过100 件时，可取 3 件进行检验。
注： 1. 生命线工程是指维持城市生存功能系统和对国计民生有重大影响的工程，供、排水，电力，燃气及石油管线，电话，广播，大型医疗系统，公路，铁路等交通工程。
2. 胶粘的锚固件，其检验宜在锚固胶达到其产品说明书标示的固化时间的当天进行。
若因故需推迟抽样与检验日期，除应征得监理单位同意外，推迟不应超过3d。
3.锚固质量现场检验抽样时，应以同品种、同规格、同强度等级的锚固件安装于锚固部位基本相同的同类构件为一检验批，并应从每一检验批所含的锚固件中进行抽样。
