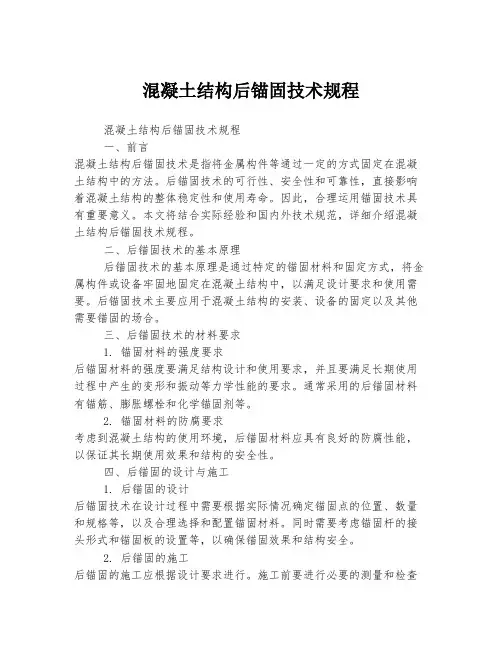

混凝土结构后锚固技术规程混凝土结构后锚固技术规程一、前言混凝土结构后锚固技术是指将金属构件等通过一定的方式固定在混凝土结构中的方法。
后锚固技术的可行性、安全性和可靠性,直接影响着混凝土结构的整体稳定性和使用寿命。
因此,合理运用锚固技术具有重要意义。
本文将结合实际经验和国内外技术规范,详细介绍混凝土结构后锚固技术规程。
二、后锚固技术的基本原理后锚固技术的基本原理是通过特定的锚固材料和固定方式,将金属构件或设备牢固地固定在混凝土结构中,以满足设计要求和使用需要。
后锚固技术主要应用于混凝土结构的安装、设备的固定以及其他需要锚固的场合。
三、后锚固技术的材料要求1. 锚固材料的强度要求后锚固材料的强度要满足结构设计和使用要求,并且要满足长期使用过程中产生的变形和振动等力学性能的要求。
通常采用的后锚固材料有锚筋、膨胀螺栓和化学锚固剂等。
2. 锚固材料的防腐要求考虑到混凝土结构的使用环境,后锚固材料应具有良好的防腐性能,以保证其长期使用效果和结构的安全性。
四、后锚固的设计与施工1. 后锚固的设计后锚固技术在设计过程中需要根据实际情况确定锚固点的位置、数量和规格等,以及合理选择和配置锚固材料。
同时需要考虑锚固杆的接头形式和锚固板的设置等,以确保锚固效果和结构安全。
2. 后锚固的施工后锚固的施工应根据设计要求进行。
施工前要进行必要的测量和检查工作,确认锚固位置和尺寸。
施工过程中,要注意锚固材料的质量检查、施工顺序、力的控制以及施工质量的验证等。
五、后锚固的检测与验收1. 后锚固的检测后锚固的检测主要包括检查施工质量、检测锚固杆的抗拉强度以及锚固板的剪切强度等。
通过合适的试验方法和工具,对后锚固进行全面检测,确保其质量和可靠性。
2. 后锚固的验收后锚固的验收是指在后锚固施工完成后,对其进行正式的验收和评估。
验收过程中要根据工程实际情况,结合设计要求和技术规范,判断后锚固是否合格,并给出相应的评价和结论。
六、后锚固技术的应用案例1. 桥梁后支撑后锚固在桥梁施工中,常常需要对临时支撑进行后锚固,以确保结构的安全。

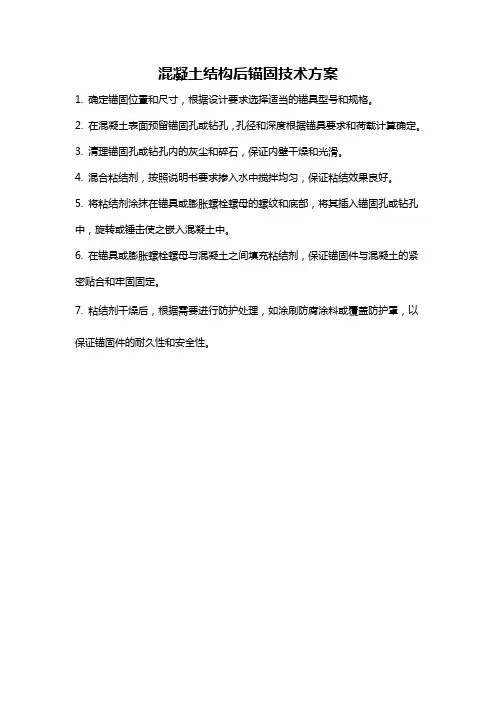

混凝土结构后锚固技术方案
1. 确定锚固位置和尺寸,根据设计要求选择适当的锚具型号和规格。
2. 在混凝土表面预留锚固孔或钻孔,孔径和深度根据锚具要求和荷载计算确定。
3. 清理锚固孔或钻孔内的灰尘和碎石,保证内壁干燥和光滑。
4. 混合粘结剂,按照说明书要求掺入水中搅拌均匀,保证粘结效果良好。
5. 将粘结剂涂抹在锚具或膨胀螺栓螺母的螺纹和底部,将其插入锚固孔或钻孔中,旋转或锤击使之嵌入混凝土中。
6. 在锚具或膨胀螺栓螺母与混凝土之间填充粘结剂,保证锚固件与混凝土的紧密贴合和牢固固定。
7. 粘结剂干燥后,根据需要进行防护处理,如涂刷防腐涂料或覆盖防护罩,以保证锚固件的耐久性和安全性。
前言:本文主要介绍的是关于《混凝土结构后锚固技术规程》的文章,文章是由本店铺通过查阅资料,经过精心整理撰写而成。
文章的内容不一定符合大家的期望需求,还请各位根据自己的需求进行下载。
本文档下载后可以根据自己的实际情况进行任意改写,从而已达到各位的需求。
愿本篇《混凝土结构后锚固技术规程》能真实确切的帮助各位。
本店铺将会继续努力、改进、创新,给大家提供更加优质符合大家需求的文档。
感谢支持!正文:就一般而言我们的混凝土结构后锚固技术规程具有以下内容:一、引言混凝土结构后锚固技术是现代建筑工程中不可或缺的一部分,其广泛应用于既有建筑的加固、改造以及新建结构的连接。
本技术规程旨在规范混凝土结构后锚固技术的设计、施工、检测与验收等环节,确保工程质量和安全。
二、适用范围本规程适用于建筑工程中混凝土结构的后锚固连接,包括但不限于植筋、锚栓、扩底锚栓等后锚固方式。
三、基本规定后锚固设计应符合国家现行相关标准和规范的要求,并应满足工程结构的安全、耐久和适用性要求。
后锚固材料应选用符合国家标准和行业规范的产品,严禁使用不合格或过期产品。
后锚固施工应严格按照设计图纸和施工方案进行,不得随意更改。
四、设计要求后锚固设计应根据工程结构的受力特点、使用要求和环境条件等因素,合理确定锚固方式、锚固件规格、数量及布置等。
后锚固设计应进行承载力计算和验算,确保锚固件在正常使用条件下和承载能力极限状态下均能满足设计要求。
后锚固设计应考虑施工过程中的各种因素,如施工荷载、施工顺序等,确保施工过程中的结构安全。
五、施工要求施工前应对施工现场进行清理,确保无杂物、油污等影响施工质量的因素。
钻孔应符合设计要求,孔径、孔深、孔距等参数应准确控制。
锚固件安装前应进行检查,确保无裂纹、锈蚀等缺陷,并应清除油污、铁锈等。
锚固件安装应使用专用工具,安装过程中应确保锚固件与孔壁紧密贴合,无空隙。
锚固件安装后应进行临时固定,防止在浇筑混凝土时发生移位或倾斜。

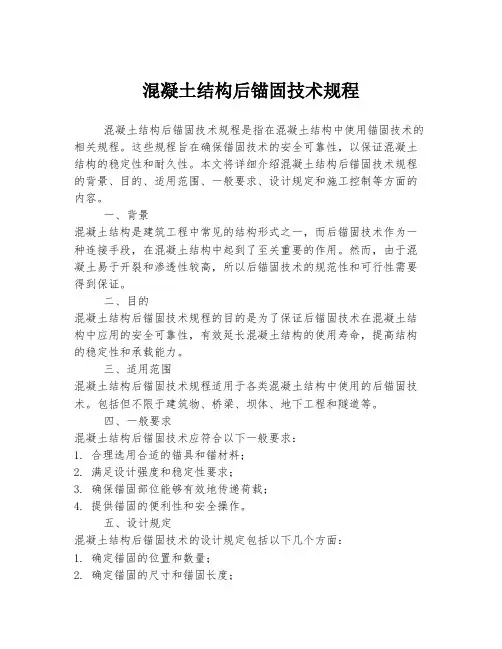

混凝土结构后锚固技术规程混凝土结构后锚固技术规程是指在混凝土结构中使用锚固技术的相关规程。
这些规程旨在确保锚固技术的安全可靠性,以保证混凝土结构的稳定性和耐久性。
本文将详细介绍混凝土结构后锚固技术规程的背景、目的、适用范围、一般要求、设计规定和施工控制等方面的内容。
一、背景混凝土结构是建筑工程中常见的结构形式之一,而后锚固技术作为一种连接手段,在混凝土结构中起到了至关重要的作用。
然而,由于混凝土易于开裂和渗透性较高,所以后锚固技术的规范性和可行性需要得到保证。
二、目的混凝土结构后锚固技术规程的目的是为了保证后锚固技术在混凝土结构中应用的安全可靠性,有效延长混凝土结构的使用寿命,提高结构的稳定性和承载能力。
三、适用范围混凝土结构后锚固技术规程适用于各类混凝土结构中使用的后锚固技术。
包括但不限于建筑物、桥梁、坝体、地下工程和隧道等。
四、一般要求混凝土结构后锚固技术应符合以下一般要求:1. 合理选用合适的锚具和锚材料;2. 满足设计强度和稳定性要求;3. 确保锚固部位能够有效地传递荷载;4. 提供锚固的便利性和安全操作。
五、设计规定混凝土结构后锚固技术的设计规定包括以下几个方面:1. 确定锚固的位置和数量;2. 确定锚固的尺寸和锚固长度;3. 确定锚固的受力状态和荷载组合;4. 考虑混凝土的材料和强度特性。
六、施工控制混凝土结构后锚固技术的施工控制应符合以下要求:1. 按照设计要求进行施工,确保锚固位置准确无误;2. 确保锚固的混凝土表面质量和几何形状符合规范要求;3. 严格控制锚固材料的使用和质量检验;4. 进行随时检查和监测,确保施工质量的达标。
综上所述,混凝土结构后锚固技术规程的制定对于混凝土结构的稳定性和耐久性具有重要意义。
规程的内容主要包括背景、目的、适用范围、一般要求、设计规定和施工控制等方面的内容。
通过合理的设计和严格的施工控制,可以确保后锚固技术在混凝土结构中的应用达到安全可靠的效果。

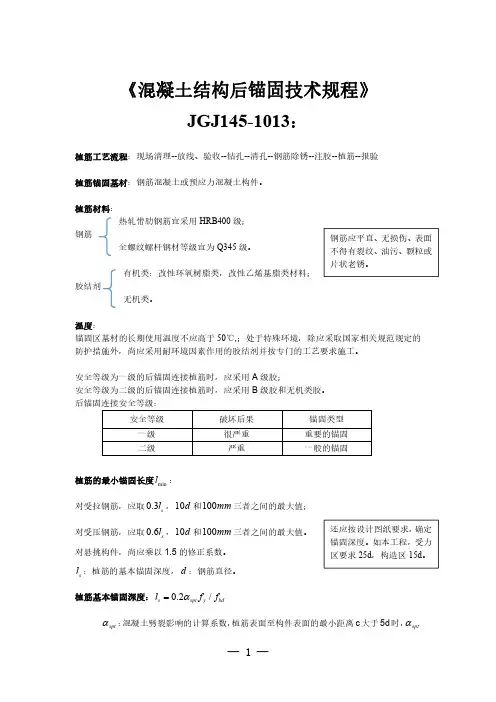

《混凝土结构后锚固技术规程》JGJ145-1013:植筋工艺流程:现场清理--放线、验收--钻孔--清孔--钢筋除锈--注胶--植筋--报验植筋锚固基材:钢筋混凝土或预应力混凝土构件。
植筋材料:热轧带肋钢筋宜采用HRB400级;钢筋全螺纹螺杆钢材等级宜为Q345级。
有机类:改性环氧树脂类,改性乙烯基脂类材料;胶结剂无机类。
温度:锚固区基材的长期使用温度不应高于50℃,;处于特殊环境,除应采取国家相关规范规定的防护措施外,尚应采用耐环境因素作用的胶结剂并按专门的工艺要求施工。
安全等级为一级的后锚固连接植筋时,应采用A 级胶;安全等级为二级的后锚固连接植筋时,应采用B 级胶和无机类胶。
后锚固连接安全等级:安全等级破坏后果锚固类型一级很严重重要的锚固二级严重一般的锚固植筋的最小锚固长度min l :对受拉钢筋,应取0.3s l ,10d 和100mm 三者之间的最大值;对受压钢筋,应取0.6s l ,10d 和100mm 三者之间的最大值。
对悬挑构件,尚应乘以1.5的修正系数。
s l :植筋的基本锚固深度,d :钢筋直径。
植筋基本锚固深度:0.2/s spt y bdl f f α=spt α:混凝土劈裂影响的计算系数,植筋表面至构件表面的最小距离c 大于5d 时,spt α钢筋应平直、无损伤、表面不得有裂纹、油污、颗粒或片状老锈。
还应按设计图纸要求,确定锚固深度。
如本工程,受力区要求25d ,构造区15d 。
应取1.0;当c不大于5d时,应按表6.3.2取值。
f:植筋用胶结剂的粘结强度设计值,查表6.3.3。
bd植筋与混凝土边缘不宜小于5d,且不宜小于100mm。
当植筋与混凝土边缘之间有垂直于植筋方向的横向钢筋,且横向钢筋配筋量不小于 或其等量截面积,植筋锚固深度范围内横向钢筋不小于2根时,植筋与边缘的最8@200小距离可适当的减小,但不应小于50mm。
植筋间距不应小于5d。
植筋后养护:锚固完钢筋后,在2小时内不得人为干扰,以保证锚筋质量。

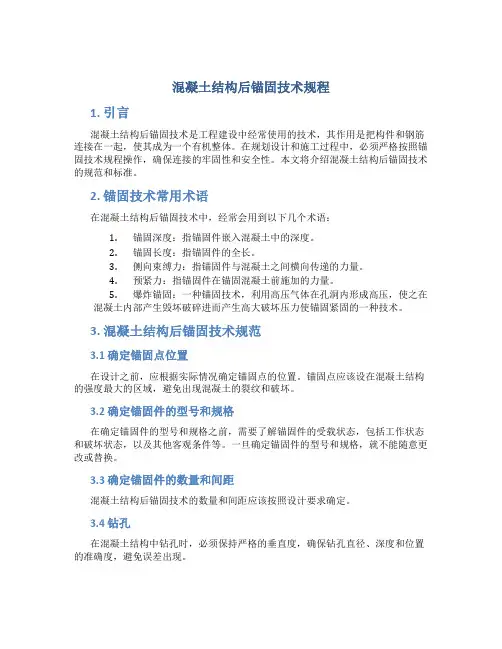

混凝土结构后锚固技术规程1. 引言混凝土结构后锚固技术是工程建设中经常使用的技术,其作用是把构件和钢筋连接在一起,使其成为一个有机整体。
在规划设计和施工过程中,必须严格按照锚固技术规程操作,确保连接的牢固性和安全性。
本文将介绍混凝土结构后锚固技术的规范和标准。
2. 锚固技术常用术语在混凝土结构后锚固技术中,经常会用到以下几个术语:1.锚固深度:指锚固件嵌入混凝土中的深度。
2.锚固长度:指锚固件的全长。
3.侧向束缚力:指锚固件与混凝土之间横向传递的力量。
4.预紧力:指锚固件在锚固混凝土前施加的力量。
5.爆炸锚固:一种锚固技术,利用高压气体在孔洞内形成高压,使之在混凝土内部产生毁坏破碎进而产生高大破坏压力使锚固紧固的一种技术。
3. 混凝土结构后锚固技术规范3.1 确定锚固点位置在设计之前,应根据实际情况确定锚固点的位置。
锚固点应该设在混凝土结构的强度最大的区域,避免出现混凝土的裂纹和破坏。
3.2 确定锚固件的型号和规格在确定锚固件的型号和规格之前,需要了解锚固件的受载状态,包括工作状态和破坏状态,以及其他客观条件等。
一旦确定锚固件的型号和规格,就不能随意更改或替换。
3.3 确定锚固件的数量和间距混凝土结构后锚固技术的数量和间距应该按照设计要求确定。
3.4 钻孔在混凝土结构中钻孔时,必须保持严格的垂直度,确保钻孔直径、深度和位置的准确度,避免误差出现。
3.5 清理孔洞在钻孔后,必须清理孔洞内的杂物和灰尘,以保证锚固件充分锚固,不产生裂纹和破坏。
3.6 植入锚固件在锚固固件植入之前,需要进行预紧力的调节,使锚固件顺利进入孔洞,并与混凝土紧密接触。
在植入过程中,需要掌握好锚固件所产生的侧向束缚力的大小和方向,避免出现横向移动和滑动的情况。
3.7 竖向固定及可靠性测试植入锚固件之后,必须进行竖向的固定和测试,以确保锚固件与混凝土的牢固性和安全性。
测试时应重点检查锚固件的承载力和侧向束缚力的大小,并进行合理评估,避免出现意外事故。

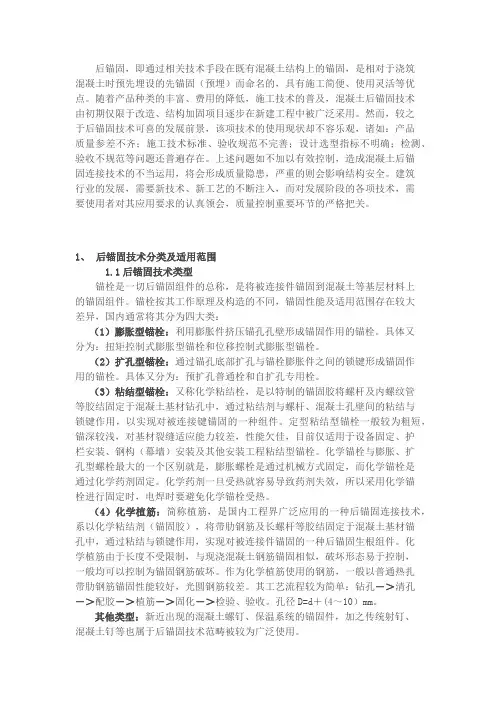

后锚固,即通过相关技术手段在既有混凝土结构上的锚固,是相对于浇筑混凝土时预先埋设的先锚固(预埋)而命名的,具有施工简便、使用灵活等优点。
随着产品种类的丰富、费用的降低,施工技术的普及,混凝土后锚固技术由初期仅限于改造、结构加固项目逐步在新建工程中被广泛采用。
然而,较之于后锚固技术可喜的发展前景,该项技术的使用现状却不容乐观,诸如:产品质量参差不齐;施工技术标准、验收规范不完善;设计选型指标不明确;检测、验收不规范等问题还普遍存在。
上述问题如不加以有效控制,造成混凝土后锚固连接技术的不当运用,将会形成质量隐患,严重的则会影响结构安全。
建筑行业的发展,需要新技术、新工艺的不断注入,而对发展阶段的各项技术,需要使用者对其应用要求的认真领会,质量控制重要环节的严格把关。
1、后锚固技术分类及适用范围1.1后锚固技术类型锚栓是一切后锚固组件的总称,是将被连接件锚固到混凝土等基层材料上的锚固组件。
锚栓按其工作原理及构造的不同,锚固性能及适用范围存在较大差异,国内通常将其分为四大类:(1)膨胀型锚栓:利用膨胀件挤压锚孔孔壁形成锚固作用的锚栓。
具体又分为:扭矩控制式膨胀型锚栓和位移控制式膨胀型锚栓。
(2)扩孔型锚栓:通过锚孔底部扩孔与锚栓膨胀件之间的锁键形成锚固作用的锚栓。
具体又分为:预扩孔普通栓和自扩孔专用栓。
(3)粘结型锚栓:又称化学粘结栓,是以特制的锚固胶将螺杆及内螺纹管等胶结固定于混凝土基材钻孔中,通过粘结剂与螺杆、混凝土孔壁间的粘结与锁键作用,以实现对被连接键锚固的一种组件。
定型粘结型锚栓一般较为粗短,锚深较浅,对基材裂缝适应能力较差,性能欠佳,目前仅适用于设备固定、护栏安装、钢构(幕墙)安装及其他安装工程粘结型锚栓。
化学锚栓与膨胀、扩孔型螺栓最大的一个区别就是,膨胀螺栓是通过机械方式固定,而化学锚栓是通过化学药剂固定。
化学药剂一旦受热就容易导致药剂失效,所以采用化学锚栓进行固定时,电焊时要避免化学锚栓受热。

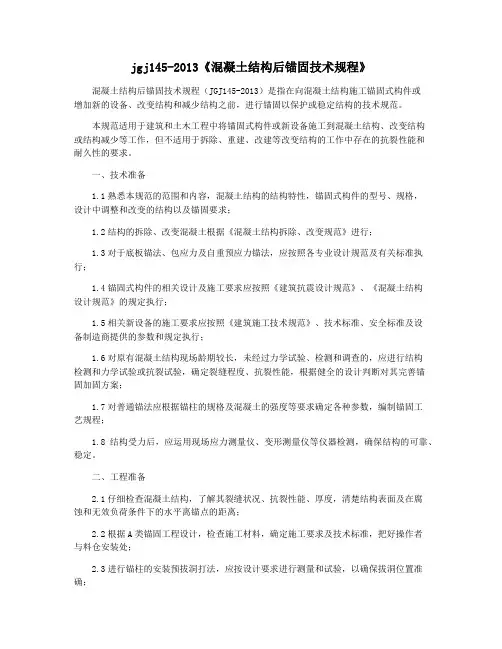

jgj145-2013《混凝土结构后锚固技术规程》混凝土结构后锚固技术规程(JGJ145-2013)是指在向混凝土结构施工锚固式构件或增加新的设备、改变结构和减少结构之前,进行锚固以保护或稳定结构的技术规范。
本规范适用于建筑和土木工程中将锚固式构件或新设备施工到混凝土结构、改变结构或结构减少等工作,但不适用于拆除、重建、改建等改变结构的工作中存在的抗裂性能和耐久性的要求。
一、技术准备1.1熟悉本规范的范围和内容,混凝土结构的结构特性,锚固式构件的型号、规格,设计中调整和改变的结构以及锚固要求;1.2结构的拆除、改变混凝土根据《混凝土结构拆除、改变规范》进行;1.3对于底板锚法、包应力及自重预应力锚法,应按照各专业设计规范及有关标准执行;1.4锚固式构件的相关设计及施工要求应按照《建筑抗震设计规范》、《混凝土结构设计规范》的规定执行;1.5相关新设备的施工要求应按照《建筑施工技术规范》、技术标准、安全标准及设备制造商提供的参数和规定执行;1.6对原有混凝土结构现场龄期较长,未经过力学试验、检测和调查的,应进行结构检测和力学试验或抗裂试验,确定裂缝程度、抗裂性能,根据健全的设计判断对其完善锚固加固方案;1.7对普通锚法应根据锚柱的规格及混凝土的强度等要求确定各种参数,编制锚固工艺规程;1.8结构受力后,应运用现场应力测量仪、变形测量仪等仪器检测,确保结构的可靠、稳定。
二、工程准备2.1仔细检查混凝土结构,了解其裂缝状况、抗裂性能、厚度,清楚结构表面及在腐蚀和无效负荷条件下的水平离锚点的距离;2.2根据A类锚固工程设计,检查施工材料,确定施工要求及技术标准,把好操作者与料仓安装处;2.3进行锚柱的安装预拔洞打法,应按设计要求进行测量和试验,以确保拔洞位置准确;2.5相关新设备应在混凝土立面及屋面上打洞,并安装枕块以稳定设备;2.6施工前,应根据锚固需求进行调整,如调整获得的结构力学参数不符合设计标准,则须重新设计;2.7施工应严格按照施工规程和技术标准执行,不得超出设计和施工规范的规定;2.8进行锚固加固工作时,应加强施工现场的安全措施和检查,确保安全施工;2.9锚固后,应进行质量检验,确保锚固设施符合质量标准和安全技术要求。

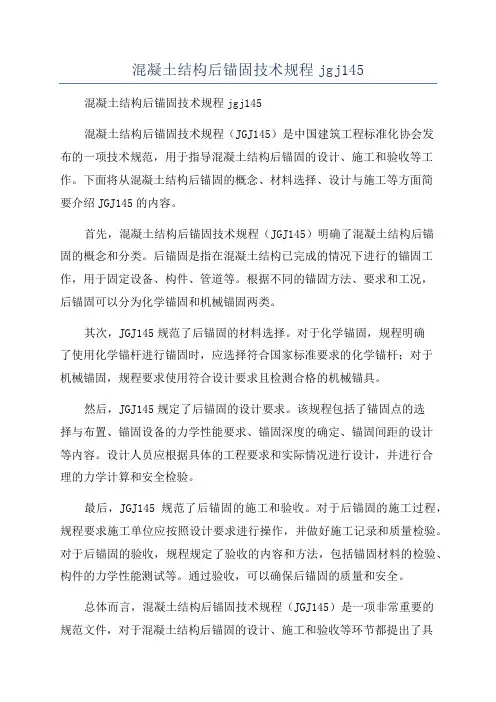

混凝土结构后锚固技术规程jgj145混凝土结构后锚固技术规程jgj145混凝土结构后锚固技术规程(JGJ145)是中国建筑工程标准化协会发布的一项技术规范,用于指导混凝土结构后锚固的设计、施工和验收等工作。
下面将从混凝土结构后锚固的概念、材料选择、设计与施工等方面简要介绍JGJ145的内容。
首先,混凝土结构后锚固技术规程(JGJ145)明确了混凝土结构后锚固的概念和分类。
后锚固是指在混凝土结构已完成的情况下进行的锚固工作,用于固定设备、构件、管道等。
根据不同的锚固方法、要求和工况,后锚固可以分为化学锚固和机械锚固两类。
其次,JGJ145规范了后锚固的材料选择。
对于化学锚固,规程明确了使用化学锚杆进行锚固时,应选择符合国家标准要求的化学锚杆;对于机械锚固,规程要求使用符合设计要求且检测合格的机械锚具。
然后,JGJ145规定了后锚固的设计要求。
该规程包括了锚固点的选择与布置、锚固设备的力学性能要求、锚固深度的确定、锚固间距的设计等内容。
设计人员应根据具体的工程要求和实际情况进行设计,并进行合理的力学计算和安全检验。
最后,JGJ145规范了后锚固的施工和验收。
对于后锚固的施工过程,规程要求施工单位应按照设计要求进行操作,并做好施工记录和质量检验。
对于后锚固的验收,规程规定了验收的内容和方法,包括锚固材料的检验、构件的力学性能测试等。
通过验收,可以确保后锚固的质量和安全。
总体而言,混凝土结构后锚固技术规程(JGJ145)是一项非常重要的规范文件,对于混凝土结构后锚固的设计、施工和验收等环节都提出了具体要求和指导。
从选择材料到设计施工,再到最终的验收,规程都提供了详细的方法和要求,能够确保后锚固工作的质量和安全性。
因此,在混凝土结构后锚固工程中,应严格遵循JGJ145的规定进行操作,以达到设计要求和工程质量标准。
混凝土结构后锚固技术规程第一篇:混凝土结构后锚固技术规程一、概述混凝土结构后锚固技术是现代建筑中常见的一种重要技术,通常用于钢结构、支持结构等各种设施的连接与固定。
其作用是让混凝土与钢材等其他结构件紧密连接,增强整体刚度,提高耐震性能和承载能力。
本文将对混凝土结构后锚固技术进行详细介绍。
二、主要内容1.锚固装置的选择与设计在进行混凝土结构后锚固时,需要根据实际情况选择适合的锚固装置,这包括不同类型、不同规格和不同强度的对接件、锚杆及其固定件等。
在选择锚固装置时,应考虑被连接结构的荷载特性、混凝土的性质和要求、锚固材料的性质和要求等多方面因素,从而充分保证锚固装置的可靠性和安全性。
在进行锚固装置的设计时,需要根据具体的锚固方式和被连接结构的形状、尺寸、材料等要素,进行锚固件的尺寸、形状、数量和布置方式等方面的确定。
需要注意的是,在锚固件的设计中,应充分考虑锚固的应力状态,避免出现应力过大或空心现象等不良情况。
另外,应尽可能采用通用锚固设备和通用锚固件,避免因为特殊情况而使用非通用设备和非通用件。
2.锚固的施工工艺在进行混凝土结构的后锚固作业时,必须遵循一定的施工工艺,包括对被连接结构的检查、钻孔、钢筋网的安装、锚固设备的安装、混凝土灌注等环节。
需要注意的是,在进行锚固前,应先进行锚固件的质量检查,确保锚固件的外观质量、尺寸精度、强度等符合要求。
在进行钻孔时,必须要遵守相关安全规定,采取安全措施,杜绝意外事故的发生。
钻孔的深度和直径应根据需要进行合理的安排,以充分保证锚固件的可靠性和质量。
在进行锚固设备和混凝土投注时,还应注意对锚固件的定位和水平度进行检查和调整。
3.锚固的施工质量控制在进行混凝土结构后锚固作业时,需要遵循一定的质量控制措施,包括对锚固件的质量检测、锚固设备的尺寸、位置和水平度的检测等。
在对锚固件进行检测时,应对锚固件的尺寸、外观、强度等方面进行检查,以确保锚固件质量符合要求。
在检测锚固设备的位置和水平度时,应采用专业的测量器具和仪器,确保测量结果的准确性和可靠性。
混凝土结构后锚固技术规程锚固技术规程【前言】本规程作为混凝土结构后锚固技术规程规定。
主要介绍混凝土结构基础和建筑物的锚固技术的设计要求,包括锚固基础、锚固钢材料、锚固配件以及锚固拉力的开孔布置、钢材料施工焊接、尾接处理等。
【一、锚固基础】1.锚固基础是混凝土结构或混凝土与其他结构分离的具有足够强度和稳定性的基础,用于调整和锚定混凝土。
2.锚固基础必须与被锚定混凝土结构安装表面粘接,可以使用垫层,其厚度不应小于1mm3.混凝土结构用砂浆结合锚固基础,基础上必须附有锚固孔,以使拉杆可以吻合基础。
【二、锚固钢材料】1.锚固钢材料的材料种类应满足相关规范标准的要求,其抗拉强度不低于相应的抗拉荷载。
2.锚固钢材料的直径应不低于规范指定的尺寸,并经过正确的拉力调整,满足荷载的冲击值和施工要求。
3.开孔的尺寸应不小于锚固钢材料的直径,允许有一定的补偿量。
【三、锚固配件】1.锚固配件中包括锚固拉杆、垫层、衬套、护木、托架等,其材料应满足抗腐蚀要求。
2.锚固拉杆的安装应牢固锚定在所锚定结构表面,有效分散作用均匀,不能形成截面的滞后。
3.锚固拉杆在拉力的作用下,应形成抗锈腐的外壳,并采用粉末涂层处理。
【四、锚固拉力的开孔布置】1.在锚固点布置开孔时必须严格按照设计图纸中指定的尺寸和孔布置图,锚固点距离应不低于拉力值的计算要求。
2.开孔精度要求严格,控制孔径低于截面尺寸10%以下,安装时孔径不得大于设计尺寸。
3.在开孔周围,不得存在抗拉受力的异物,确保拉杆可以良好的锚固。
【五、钢材料施工和处理锚固】1.拉杆要按照设计图样安装,紧固螺栓应用锤系或液压螺母,紧固拉杆及配件时要留有一定的预留距离。
2.采用MIG焊接拉杆时,工艺、电流、真空度和焊接焊接要求要满足焊接规程的要求。
3.拉杆尾部要按照规定的尺寸定型,应采用头尖、弯角、半圆弧等形状,以确保拉杆的固定。
【六、尾接处理】1.拉杆的尾接处理应按照规范要求,坚持以质保至上的原则,注意采用充足的厚度和正确的夹角,确保拉杆的强度和效果。
一、导言混凝土结构后锚固技术规程2013作为国家强制性标准,是对混凝土结构后锚固技术的规范和指导。
本文将从规程的发布背景、适用范围、主要内容和要求等方面对混凝土结构后锚固技术规程2013进行详细介绍,以便广大工程技术人员更好地应用和遵守相关规定。
二、背景随着我国建筑行业的不断发展和建筑工程的日益复杂化,对混凝土结构的牢固连接要求也越来越高。
为了保障建筑物的结构安全和整体稳定性,以及延长建筑物的使用寿命,必须规范和规范混凝土结构后锚固技术,逐步提高我国建筑结构的抗震、抗风等能力。
三、适用范围混凝土结构后锚固技术规程2013适用于各类混凝土结构后锚固工程,包括建筑物、桥梁、水利水电工程、道路、隧道等工程。
本规程为工程建设单位、设计单位、施工单位和监理单位等提供了技术指导和规范要求,以确保混凝土结构后锚固工程的质量和安全。
四、主要内容和要求1. 术语和定义:规程对混凝土结构后锚固工程涉及的术语和相关定义进行了详细解释,准确明确了各个术语的含义,以避免术语误解和使用不规范。
2. 材料和设备:规程规定了混凝土结构后锚固工程所使用的材料和设备应符合国家标准和规定,保证了材料和设备的质量和可靠性。
3. 设计要求:规程对混凝土结构后锚固工程的设计要求进行了详细规定,包括锚固件的选用、间距和尺寸、锚固深度和预埋长度等,以确保设计合理、稳定可靠。
4. 施工要求:规程对混凝土结构后锚固工程的施工要求进行了详细规定,包括基础处理、预埋件的安装和固定、混凝土浇筑等,以确保施工工艺合理、施工质量可控。
5. 质量和验收:规程对混凝土结构后锚固工程的质量和验收进行了详细规定,包括验收标准、验收程序、验收方法等,以确保施工质量和工程效果符合规范要求。
五、总结混凝土结构后锚固技术规程2013为混凝土结构后锚固工程的设计、施工和验收提供了明确的指导和规范要求,有利于提高工程质量和工程安全,对混凝土结构后锚固技术领域的发展具有重要意义。
后锚固连接安全等级后锚固连接作为结构工程中的重要组成部分,其安全性对于整个结构的稳定性和耐久性具有重要意义。
本文将从荷载要求、材料质量、结构构造、疲劳性能、耐腐蚀性能、施工工艺及检查和维护等方面对后锚固连接的安全等级进行阐述。
1.荷载要求后锚固连接处需要承受的荷载等级对于其安全性至关重要。
在考虑荷载类型和组合时,应从以下两个方面进行考虑:(1)永久荷载:包括结构自重、土压力、水压力等,这些荷载是长期作用在结构上的,需要后锚固连接具有足够的承载能力。
(2)可变荷载:包括风荷载、地震作用、车辆荷载等,这些荷载是间歇性作用的,对于后锚固连接的疲劳性能和稳定性有较大影响。
根据不同的结构形式和使用环境,应分别对各种荷载类型和组合进行详细分析和计算,以确保后锚固连接的安全性。
2.材料质量后锚固连接处的材料质量直接影响其安全性和稳定性。
应选择具有以下特点的材料:(1)质量稳定:材料的化学成分和性能应具有良好的一致性,以确保连接处的承载能力和稳定性。
(2)力学性能优良:材料应具有较高的强度、韧性和耐疲劳性能,以应对各种复杂荷载条件。
(3)耐久性好:材料应具有良好的抗腐蚀性能和耐久性,以应对各种环境条件和使用寿命要求。
常见的后锚固连接材料包括钢材、混凝土、木材等,应根据具体的结构形式和使用环境选择合适的材料。
3.结构构造后锚固连接处的结构构造应合理,以确保连接的可靠性。
以下方面需要特别注意:(1)锚固深度:锚固深度是影响后锚固连接安全性的关键因素,应根据计算和分析结果确定合理的锚固深度,以保证连接处具有足够的承载能力。
(2)钢筋布置:钢筋的布置对于后锚固连接的承载能力和稳定性有重要影响。
应合理选择钢筋的规格、数量和布置方式,以提高连接处的整体性能。
(3)混凝土保护层厚度:混凝土保护层厚度对于后锚固连接处的耐久性和稳定性具有重要意义。
应选择合适的保护层厚度,以防止因介质渗透和腐蚀而导致的结构损伤。
4.疲劳性能后锚固连接处的疲劳性能对于其使用寿命和安全性至关重要。
后锚固化学连接法
后锚固化学连接法,又称化学锚固,是一种通过化学胶粘剂——锚固胶,将带肋钢筋及螺杆胶结固定于混凝土基材钻孔中的连接技术。
它与预埋锚固件相比具有很多优势,如施工简单、精度可控、强度高等。
化学锚固的锚固基理与粘结型锚栓相同,但由于化学植筋及螺杆长度不受限制,与现浇混凝土钢筋锚固相似,破坏形态易于控制,一般可以控制为锚筋钢材破坏,故适用于静力及抗震设防烈度≤8度的结构构件及非结构构件的锚固连接。
对于承受疲劳荷载的结构构件的锚固连接,需要酌情使用。
化学锚固是一种广泛应用于建筑工程领域的技术,在混凝土、墙体岩石等基材上钻孔,然后注入高强植筋胶,再插入钢筋或型材,胶固化后将钢筋与基材粘接为一体,是加固补强行业较常用的一种建筑工程技术。
关于混凝土结构后锚固连接,JGJ145《混凝土结构后锚固技术规程》有明确规定:
4.1.3膨胀型锚栓和扩孔型锚栓不得用于受拉、边缘受剪(C<10h ef)、拉剪复合受力的结构构件及生命线工程非结构构件的后锚固。
(生命线工程——与人们生活密切相关,且地震破坏会导至城市局部或全部瘫痪、引发次生灾害的工程,如供水、供电、交通、电讯、煤气等。
)
4.2.4后锚固连接承载力应采用下列设计表达式进行验算:
无地震作用组合γA S≤R (4.2.4-1)
有地震作用组合S≤kR/γRE(4.2.4-2)
R=R k/γR(4.2.4-3)
式中γA——锚固连接重要性系数,对一级、二级的锚固安全等级,分别取1.2 、1.1 ;且γ≥γ0
γ0 为被连接结构的重要性系数;
S——锚固连接荷载效应组合设计值,按现行国家标准《建筑结构荷载规范》GB50009和《建
筑抗震设计规范》GB50011的规定进行计算;
R——锚固承载力设计值;
R k——锚固承载力标准值;
k ——地震作用下锚固承载力降低系数;
γRE——锚固承载力抗震调整系数;
γR——锚固承载力分项系数。
公式(4.2.4-1)中的γA S,在本规程各章中用内力设计值(N、M、V)表示。
4.2.7未经有资质的技术鉴定或设计许可,不得改变后锚固连接的用途和使用环境。
条文说明第4.1.1条指出:“粘结型锚栓国外应用较多,但新近研究表明,性能欠佳,尤其是开裂混凝土基材,计算方法也不够成熟,破坏形态难于控制,固本规程也暂不列入。
”
就是说膨胀型锚栓可用于非生命线工程的受拉、边缘受剪(C<10h ef=、拉剪复合受力的非结构构件的后锚固连接,但必需按4.2.4条(强制性条文)进行验算;而对化学(粘接型)锚栓本规程暂未列入应由使用(设计)单位对化学(粘接型)锚栓的材料的材质、施工方法、验收标准等提出明确要求经充分论证后经有资质的单位批准(认可),并按4.2.4条(强制性条文)进行验算后使用。
如果你贴子中讲的情况属实,属于执法违法,你可向当地建设行政部门提出申诉。
建议建设部和各地建设行政部门对审图单位执行建设部《实施工程建设强制性标准个监督规定》的情况进行检查,纠正执法违法的行为。
