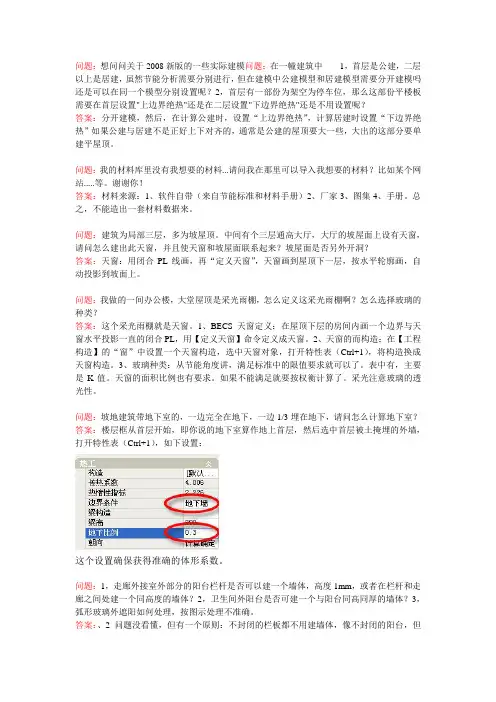

问题：想问问关于2008新版的一些实际建模问题：在一幢建筑中------1，首层是公建，二层以上是居建，虽然节能分析需要分别进行，但在建模中公建模型和居建模型需要分开建模吗还是可以在同一个模型分别设置呢？2，首层有一部份为架空为停车位，那么这部份平楼板需要在首层设置"上边界绝热"还是在二层设置"下边界绝热"还是不用设置呢？答案：分开建模，然后，在计算公建时，设置“上边界绝热”，计算居建时设置“下边界绝热”如果公建与居建不是正好上下对齐的，通常是公建的屋顶要大一些，大出的这部分要单建平屋顶。
问题：我的材料库里没有我想要的材料...请问我在那里可以导入我想要的材料？比如某个网站.....等。
谢谢你！答案：材料来源：1、软件自带（来自节能标准和材料手册）2、厂家3、图集4、手册。
总之，不能造出一套材料数据来。
问题：建筑为局部三层，多为坡屋顶。
中间有个三层通高大厅，大厅的坡屋面上设有天窗，请问怎么建出此天窗，并且使天窗和坡屋面联系起来？坡屋面是否另外开洞？答案：天窗：用闭合PL线画，再“定义天窗”，天窗画到屋顶下一层，按水平轮廓画，自动投影到坡面上。
问题：我做的一间办公楼，大堂屋顶是采光雨棚，怎么定义这采光雨棚啊？怎么选择玻璃的种类？答案：这个采光雨棚就是天窗。
1、BECS天窗定义：在屋顶下层的房间内画一个边界与天窗水平投影一直的闭合PL，用【定义天窗】命令定义成天窗。
2、天窗的而构造：在【工程构造】的“窗”中设置一个天窗构造，选中天窗对象，打开特性表（Ctrl+1），将构造换成天窗构造。
3、玻璃种类：从节能角度讲，满足标准中的限值要求就可以了。
表中有，主要是K值。
天窗的面积比例也有要求。
如果不能满足就要按权衡计算了。
采光注意玻璃的透光性。
问题：坡地建筑带地下室的，一边完全在地下，一边1/3埋在地下，请问怎么计算地下室？答案：楼层框从首层开始，即你说的地下室算作地上首层，然后选中首层被土掩埋的外墙，打开特性表（Ctrl+1），如下设置：这个设置确保获得准确的体形系数。
问题：1，走廊外接室外部分的阳台栏杆是否可以建一个墙体，高度1mm，或者在栏杆和走廊之间处建一个同高度的墙体？2，卫生间外阳台是否可建一个与阳台同高同厚的墙体？3，弧形玻璃外遮阳如何处理，按图示处理不准确。
答案：、2问题没看懂，但有一个原则：不封闭的栏板都不用建墙体，像不封闭的阳台，但需要考虑它们的遮阳作用。
比如阳台地板对下层窗的遮挡，就需要在下层窗上设置等效的遮阳（08版用【遮阳类型】，06版在特性表中设置）。
3，弧形玻璃外遮阳如何处理，按图示处理不准确。
显示问题，计算是正确的！问题：明白。
就是说，下面有窗就设置遮阳，下面没窗或者有不透光门就不用考虑遮挡问题了。
这类情况最重要的考虑因素就是下方是否有窗。
答案：是的。
起到遮阳作用的板、突出墙外的孤墙、尺寸大的柱，都这样考虑。
因为这类构造，即便在模型中建立也不起作用。
也包括侧方。
像凸出的装饰墙，如果凸出很多，傍边有窗，不就相当于侧遮阳板吗。
一句话，不是遮阳，却起到遮阳作用的凸出构件，用遮阳板模拟出来。
问题：我做的一个房子的有半地下室，地下高度是1800，地上是1500，斯维尔这样是要分两个计算层来计算的，但里面的门高是2100的，设置-1层的层高1800那门就不对了~~那要怎么办？还有挂瓦坡屋顶的构造为什么最外层没有瓦的构造的？还有不只是顶层有坡屋面，中间那些层也有一部分有，这怎么解决呢？请高手指教！我使用清华斯维尔节能也有一段时间了，就是感觉到在复杂建筑的建模这方面很吃力！很不完善！答案：1、2100应该是内门吧，可忽略。
如果不想忽略有两个办法：一是把门分为两节，1800+300，300放到上层；二是把插门的这面墙的高度=2100，对应的上层墙底标高=300，高度=1200。
2、软件中的构造来自节能标准，通常标准中会把不主要的材料忽略掉3、中间平屋顶自动封，坡屋顶就像建筑图一样，该在那个层画就在那层画。
问题：1、屋面的水池、楼梯、女儿墙及造型板是否不用在节能设计中出现，它们是否对节能设计不起作用？因为遇到过比我熟悉的人做节能，他们说这些都不起作用。
所以问一下权威人仕。
2、阳台是否在建模的时候可以不画出天正建筑做的阳台，因为我觉得好像没有用。
只要窗和阳台玻璃门加外遮阳就行了吧。
3、用孤墙检查这一功能，搜索出来孤墙是作为外墙呢还是内墙，还是没有什么关系的？4、在热工设置一项中房间类型我还没有搞懂其作用。
请能否指教一下。
答案：1、楼梯、女儿墙、屋面的自来水水池不考虑。
如果说的是为节能特地设的水池要考虑的。
造型板如果有足够的遮阳效应应考虑。
在工程构造中的“屋顶”附加热阻中下拉开有选项。
2、不封闭阳台是这样。
3、孤墙对节能分析没影响。
4、房间类型主要为解决自定义房间功能用，因为系统给的类型可能不够用。
当然，前提是能拿准那些参数。
问题：一个公建，屋面有混凝土及钢结构两种，请问应该怎么赋构造呢？答案：可以建模。
默认工程构造的屋顶中的第一位构造附给屋顶，另一种屋顶用特性表给定。
可以设置多种屋顶构造。
假如有3种平屋顶构造1、在【工程构造】中创建3重屋顶构造，顺序屋顶1、屋顶2、屋顶32、自动封的屋顶软件把第一种构造“屋顶1”自动赋给3、屋顶2和屋顶3需要建模，因为有了对象才能选择，并把屋顶2、屋顶3通过特性表（Ctrl+1）付给屋顶问题：1、我在图形检查中，重叠检查，柱墙检查，模型检查都能通过，而在进行模型观察时出现这样的情况：房间:1028@1无法确定周边范围!房间:2029@2无法确定周边范围!但在节能设计中每一项都可以出。
请问这是什么原因，我用节点检查结点并没有断开.2、现在的住宅的凸窗的窗顶都存在温度过高，要使用较厚的工程构造厚度及使用一些较贵的隔热材料，这与建筑设计有些矛盾，请问遇到这样的问题应该如何处理？答案：1、房间:1028@1无法确定周边范围!这种提示没什么大问题，不用理它。
2、局部薄弱，又能有什么好办法哪。
所以，从节能角度讲，就不主张用凸窗。
一些标准已经写入这条。
问题：两栋11层住宅，均为短肢剪力墙结构，两栋的体形系数分别为0.415和0.437，综合平衡计算时体形系数大的那栋能算过去，体形系数小的反而算不过去，请问是什么问题呢？答案：不一定体形系数小的就比大的容易算过。
在二者构造相同情况下，还与楼层数、朝向、挑空的多少、地面的多少等很多因素有关，更何况，楼主举的的两栋例子，体形系数相差不大。
问题：关于坡屋面的天窗，怎么建模呢？只知道天窗先画闭合PLINE线，然后定义天窗，可是怎么让它长在坡屋面上呢？答案：你理解的对。
但天窗要求画在坡屋顶的下面一层，也就是画到下层的房间里。
只需画平面，自动投影到坡面上。
问题：我是用天正7.5for2004所画的图想用BECS2006算节能的时侯为什么连图都打不开呢？答案：天正7.5转成天正6.0格式！问题：有例如图，请问，B部分有地下室，A全部有，此类型节能设计，对于地下室部分如何处理，A、B又分别应做何处理？答案：节能标准对地下室的规定很缺乏。
我理解，如果地下室采暖，应该把A、B和地下室看做一个整体进行分析。
即便不采暖看做一个整体也合理，毕竟空间上是相通的。
如果不采暖，且B相关部分的地下室又很少，分开算也说得过去。
那B就忽略地下室，因为A的分析中中已经有了地下室地面、地下墙和顶板的检查。
问题：红圈内的落地凸窗如何建模？答案：带弧形的窗，先画墙，再用“带型窗”，如果通高，用玻璃幕也行。
直窗从图上看，应该分成3个窗画，每个设置侧遮阳（特性表中）。
都可以先布置墙然后布置窗来完成建立模型。
问题：都是落地凸窗。
答案：只能像上面说的那样简化计算了。
有一点不太明白，既然落地，那凸窗高度至少也有2200，为什么不与上层的凸窗接上呢？现在这样做两层凸窗之间的空隙很小了。
问题：简化后，凸窗的底版和顶板就忽略了。
答案：直窗就别简化了。
这样带弧形的凸窗目前不支持。
问题：就那个直的落地凸窗，可不可以帮忙，不简化画出来看看吗？答案：这几个都是凸窗所绘！看有没有合适的！问题：左边那个，上下都有墙，中间有玻璃要怎么建呀？答案：只要选择“楼板挑出”即可。
凸窗对话框上不是有“楼板挑出”选项吗。
问题：广西公建流动的空气层间怎么设置啊？如题，一栋商铺上面是停车场，但是停车场是不需要算节能的，这样我应该怎么设置那商铺的屋面材料呢，意思是商铺上面那停车场形成了一个很大的流动空间，但是对太阳直射又有很大的影响，所以我不可能就把商铺屋面当成是一层钢筋混凝土来算，这样就过不了广西的规范要求了！答案：在【工程构造】中把屋顶构造的附加热阻打开（下拉），选屋顶遮阳。
问题：平屋面中间有一个天井，应该如何操作才对。
答案：先【搜索房间】，再用【设置天井】。
问题：我用了08的节能软件，为什么可开启面积都通不过，最后在节能报告上列出了楼梯间等位置的窗可开启面积通不过.是否我做错什么，应该如何解决？答案：用【门窗类型】命令设置开启比例。
问题：平屋顶上面再加个坡屋顶，相当于有两个屋顶，这种结构怎么进行屋顶构造的设置，请高手指教。
答案：根据描述，应该是阁楼，那“平屋顶”应该是楼板了。
是属于阁楼，但平屋顶不能算楼板，因为保温材料是加在平屋顶上的。
坡屋顶就是一般的坡屋顶。
问题：但是08版的只能显示东西南北四个方向的窗墙面积比，对于北向角度不是90的建筑，还按东西南北四个方向列窗墙面积比就与实际情况不符了。
而且容易使某个方向的窗子漏算。
例如我有个北向角度135°的建筑，明明四个立面上都有窗子，但是在计算时把南向的窗子都算在了东向，导致东向窗墙面积比过大，南向没有窗子。
有高手知道怎么解决么？答案：1.先说说是那里的工程？搞清节能标准中朝向的定义。
2.标准中没有特殊指出的话，4个朝向均分，举例：南偏东45°~南偏西45°这个范围都是南。
也有不均分的，南方特殊的多。
3.实际朝向没有意义，判定是归到4个方向上判定的。
问题：凸窗需要进行隔热验算吗？好像规范内没有这项要求吧！08的斯维尔怎么多了凸窗顶板隔热验算这项呢？地区是广州。
答案：广东居建。
凸窗顶板归到屋顶中了，而屋顶有隔热要求。
此外，4.1.6规定，凸窗外凸超过500时，顶板要求作隔热处理。
问题：关于边界绝热的问题？比如说一多层建筑，没有架空的，与地面接触的部分(首层)，要选择下边界绝热吗？关于边界绝热，请版主解释一下？答案：如果上部的居建一部分搭在公建上，一部分悬空，可这样处理：1、在楼板构造中创建一种简单构造（如混凝土），不要放在首位，关掉“自动计算”，手工输入K=0.001（模拟绝热）。
2、选中搭在公建上这部分的房间对象，在特性表中修改楼板构造，换为k=0.001的构造。
