问题：想问问关于2008新版的一些实际建模问题：在一幢建筑中------1，首层是公建，二层以上是居建，虽然节能分析需要分别进行，但在建模中公建模型和居建模型需要分开建模吗还是可以在同一个模型分别设置呢？2，首层有一部份为架空为停车位，那么这部份平楼板需要在首层设置"上边界绝热"还是在二层设置"下边界绝热"还是不用设置呢？答案：分开建模，然后，在计算公建时，设置“上边界绝热”，计算居建时设置“下边界绝热”如果公建与居建不是正好上下对齐的，通常是公建的屋顶要大一些，大出的这部分要单建平屋顶。

问题：我的材料库里没有我想要的材料...请问我在那里可以导入我想要的材料？比如某个网站.....等。

谢谢你！答案：材料来源：1、软件自带（来自节能标准和材料手册）2、厂家3、图集4、手册。

总之，不能造出一套材料数据来。

问题：建筑为局部三层，多为坡屋顶。

中间有个三层通高大厅，大厅的坡屋面上设有天窗，请问怎么建出此天窗，并且使天窗和坡屋面联系起来？坡屋面是否另外开洞？答案：天窗：用闭合PL线画，再“定义天窗”，天窗画到屋顶下一层，按水平轮廓画，自动投影到坡面上。

问题：我做的一间办公楼，大堂屋顶是采光雨棚，怎么定义这采光雨棚啊？怎么选择玻璃的种类？答案：这个采光雨棚就是天窗。

1、BECS天窗定义：在屋顶下层的房间内画一个边界与天窗水平投影一直的闭合PL，用【定义天窗】命令定义成天窗。

2、天窗的而构造：在【工程构造】的“窗”中设置一个天窗构造，选中天窗对象，打开特性表（Ctrl+1），将构造换成天窗构造。

3、玻璃种类：从节能角度讲，满足标准中的限值要求就可以了。

表中有，主要是K值。

天窗的面积比例也有要求。

如果不能满足就要按权衡计算了。

采光注意玻璃的透光性。

问题：坡地建筑带地下室的，一边完全在地下，一边1/3埋在地下，请问怎么计算地下室？答案：楼层框从首层开始，即你说的地下室算作地上首层，然后选中首层被土掩埋的外墙，打开特性表（Ctrl+1），如下设置：这个设置确保获得准确的体形系数。

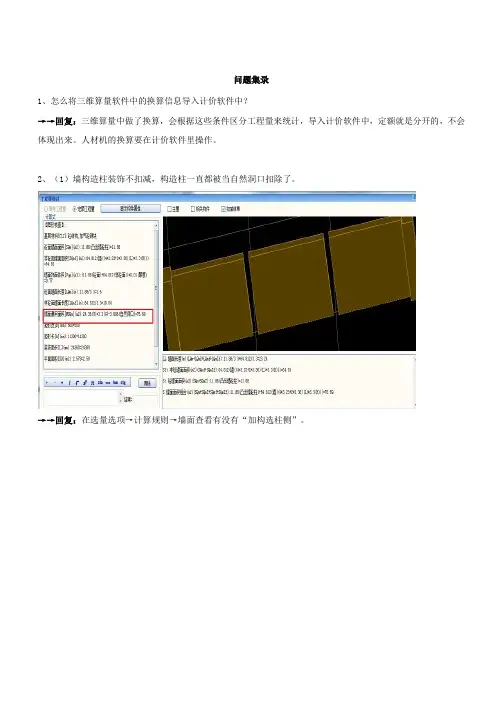

问题集录1、怎么将三维算量软件中的换算信息导入计价软件中？→→回复：三维算量中做了换算，会根据这些条件区分工程量来统计，导入计价软件中，定额就是分开的，不会体现出来。

人材机的换算要在计价软件里操作。

2、（1）墙构造柱装饰不扣减，构造柱一直都被当自然洞口扣除了。

→→回复：在选量选项→计算规则→墙面查看有没有“加构选柱侧”。

3、三维算量里查询构件时出现“环境类别”选不了（给了图纸：分级和酸碱煮平台）。

→→回复：研发那边说了、到时这个功能会取消掉，叫客户修改保护层厚度就可以了，修改去掉之后客户可以自行根据图纸上要求修改保护层厚度，不需要根据环境类别和钢筋来定义保护层厚度，不会相冲突，客户可以灵活运用。

4、经典布置下布置的双跑楼梯计算的投影面积不对。

即使非经典布置下，有的楼梯计算的投影面积也有一定的几率出错。

只有重新修改下顶高度后，计算才正确。

→→处理结果：核对一下两种布置模式下，默认参数是否相同（邵工）5、一打开三维算量就在sys目录下自动生成acad.lsp文件，这正常吗？算不算是病毒？→→回复：不是，这是为了防止病毒我们做的一些处理来的，一般情况下cad产生的病毒确实是这些文件后缀名,但不一定是。

（邵工）6、连梁斜向交叉筋锚长算不到，取不到锚固值la。

→→回复：选择相应选项勾选抗震等级，改为全部。

7、挑檐天沟的装饰布置没有量？→→回复：布置的这个构件的时候它自带着有装饰的，要在算量选项勾选相应装饰面积输出。

→→回复：（1）确认有计算垫筋的量（2）在识别设置中选择你之前布置的垫筋的钢筋标注（3）再次核对梁的单筋就会有垫筋的量9、装饰墙面出量不分非砼面和砼面量。

软件在核对构件是砼面面积为0 所以应该算作砼面的量（如平墙梁侧）都就是入非砼面了。

→→回复：在下图选项中进行设置。

10、现在我们的OEM支不支持W7 64位系统？→→回复：支持11、企业管理版要使用的project有没要求是哪个版本的？→→回复：要求2003版的project。

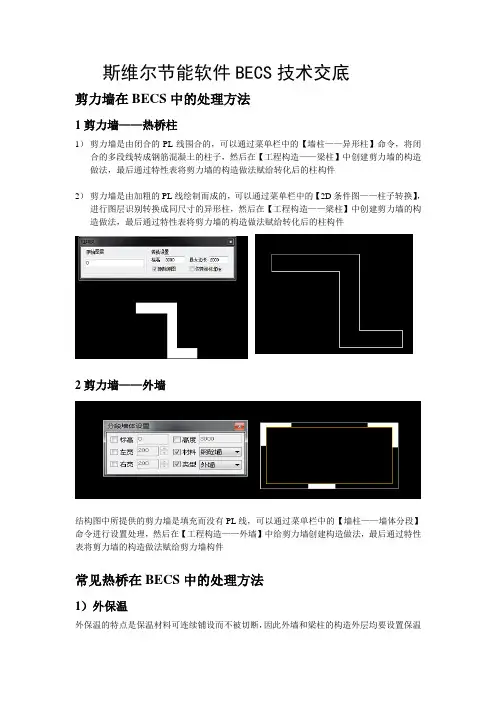

斯维尔节能软件BECS技术交底剪力墙在BECS中的处理方法1剪力墙——热桥柱1）剪力墙是由闭合的PL线围合的，可以通过菜单栏中的【墙柱——异形柱】命令，将闭合的多段线转成钢筋混凝土的柱子，然后在【工程构造——梁柱】中创建剪力墙的构造做法，最后通过特性表将剪力墙的构造做法赋给转化后的柱构件2）剪力墙是由加粗的PL线绘制而成的，可以通过菜单栏中的【2D条件图——柱子转换】，进行图层识别转换成同尺寸的异形柱，然后在【工程构造——梁柱】中创建剪力墙的构造做法，最后通过特性表将剪力墙的构造做法赋给转化后的柱构件2剪力墙——外墙结构图中所提供的剪力墙是填充而没有PL线，可以通过菜单栏中的【墙柱——墙体分段】命令进行设置处理，然后在【工程构造——外墙】中给剪力墙创建构造做法，最后通过特性表将剪力墙的构造做法赋给剪力墙构件常见热桥在BECS中的处理方法1）外保温外保温的特点是保温材料可连续铺设而不被切断，因此外墙和梁柱的构造外层均要设置保温材料。

1、需要软件自动计算热桥，首先要在图中插入柱子、设置梁，并在【工程设置】中勾选［热桥自动计算］选项。

2、墙内的梁柱热桥建模柱：图中插入柱子梁：梁是选中外墙，打开特特性（Ctrl+1），设置梁高，注意梁构造默认为空，只有将构造赋给梁，梁才能生效，生效后的梁在图中显示为绿色窗过梁：窗过梁是选中门窗，打开特特性（Ctrl+1），设置过梁构造，过梁高和过梁超出窗两端的广度3、设置外墙的构造，按实际构造设置。

4、设置梁柱的构造，注意梁柱的厚度超出墙厚时，则梁柱的钢筋砼厚度=外墙砌块厚。

5、外墙外保温时，由于不存在热桥楼板，则在设置梁高时实际梁高=梁高+板厚，那么在外保温的情况下，可不用设置板厚和板构造，直接在梁中设置实际梁高就可以2）内保温内保温的特殊之处在于外墙的保温层被楼板和内墙切断，形成热桥，因此需要对切断处的局部构造做一些简化处理。

A、楼板与梁处的处理：1、梁分为梁、板两部分处理。

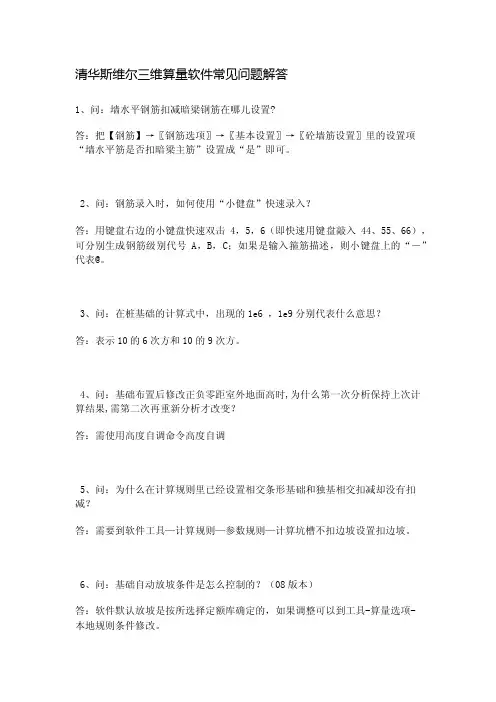

清华斯维尔三维算量软件常见问题解答1、问：墙水平钢筋扣减暗梁钢筋在哪儿设置?答：把【钢筋】→〖钢筋选项〗→〖基本设置〗→〖砼墙筋设置〗里的设置项“墙水平筋是否扣暗梁主筋”设置成“是”即可。

2、问：钢筋录入时，如何使用“小健盘”快速录入？答：用键盘右边的小键盘快速双击4，5，6（即快速用键盘敲入44、55、66），可分别生成钢筋级别代号A，B，C；如果是输入箍筋描述，则小键盘上的“－”代表@。

3、问：在桩基础的计算式中，出现的1e6 ，1e9分别代表什么意思？答：表示10的6次方和10的9次方。

4、问：基础布置后修改正负零距室外地面高时,为什么第一次分析保持上次计算结果,需第二次再重新分析才改变？答：需使用高度自调命令高度自调5、问：为什么在计算规则里已经设置相交条形基础和独基相交扣减却没有扣减？答：需要到软件工具—计算规则—参数规则—计算坑槽不扣边坡设置扣边坡。

6、问：基础自动放坡条件是怎么控制的？（08版本）答：软件默认放坡是按所选择定额库确定的，如果调整可以到工具-算量选项-本地规则条件修改。

7、问：在布置条基时遇柱打断，有的不打断是什么原因？答：条基结构类型为结构梁时遇柱会打断，是带型基础就不打断8、问：现在那些构件不能变斜，如何处理？答：筏板，条基构件在三维里面是不能变斜的，如果要计算可以在工程量计算式里面乘以倾斜系数来正确取值。

9、问：二阶锥台带型基础的分布钢筋怎么布置?答：用〖条基钢筋〗布置。

在平法表格中录入条基内的梁筋后，点击〖下步〗，在任意一个钢筋明细中增加钢筋记录，录入基底分布钢筋描述，然后在钢筋名称中选择相应的钢筋名称（如下图所示），但基底分布钢筋布置到条基上后不会在图面上显示出来，只有不按平法显示条基钢筋时，才能在图面上看到基底分布钢筋的描述。

图41 条基基底分布钢筋的布置10、图纸导入三维算量轴号丢失。

答：用天正高版本转换7.0以下低版本再打开，或用cad打开电子图，并输入st命令，将原来字体类型进行替换，通常可以替换为hztxt。

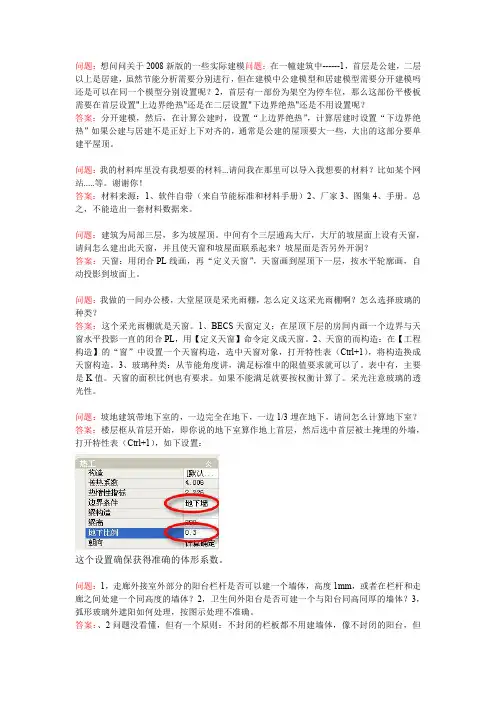

问题：想问问关于2008新版的一些实际建模问题：在一幢建筑中------1，首层是公建，二层以上是居建，虽然节能分析需要分别进行，但在建模中公建模型和居建模型需要分开建模吗还是可以在同一个模型分别设置呢？2，首层有一部份为架空为停车位，那么这部份平楼板需要在首层设置"上边界绝热"还是在二层设置"下边界绝热"还是不用设置呢？答案：分开建模，然后，在计算公建时，设置“上边界绝热”，计算居建时设置“下边界绝热”如果公建与居建不是正好上下对齐的，通常是公建的屋顶要大一些，大出的这部分要单建平屋顶。

问题：我的材料库里没有我想要的材料...请问我在那里可以导入我想要的材料？比如某个网站.....等。

谢谢你！答案：材料来源：1、软件自带（来自节能标准和材料手册）2、厂家3、图集4、手册。

总之，不能造出一套材料数据来。

问题：建筑为局部三层，多为坡屋顶。

中间有个三层通高大厅，大厅的坡屋面上设有天窗，请问怎么建出此天窗，并且使天窗和坡屋面联系起来？坡屋面是否另外开洞？答案：天窗：用闭合PL线画，再“定义天窗”，天窗画到屋顶下一层，按水平轮廓画，自动投影到坡面上。

问题：我做的一间办公楼，大堂屋顶是采光雨棚，怎么定义这采光雨棚啊？怎么选择玻璃的种类？答案：这个采光雨棚就是天窗。

1、BECS天窗定义：在屋顶下层的房间内画一个边界与天窗水平投影一直的闭合PL，用【定义天窗】命令定义成天窗。

2、天窗的而构造：在【工程构造】的“窗”中设置一个天窗构造，选中天窗对象，打开特性表（Ctrl+1），将构造换成天窗构造。

3、玻璃种类：从节能角度讲，满足标准中的限值要求就可以了。

表中有，主要是K值。

天窗的面积比例也有要求。

如果不能满足就要按权衡计算了。

采光注意玻璃的透光性。

问题：坡地建筑带地下室的，一边完全在地下，一边1/3埋在地下，请问怎么计算地下室？答案：楼层框从首层开始，即你说的地下室算作地上首层，然后选中首层被土掩埋的外墙，打开特性表（Ctrl+1），如下设置：这个设置确保获得准确的体形系数。

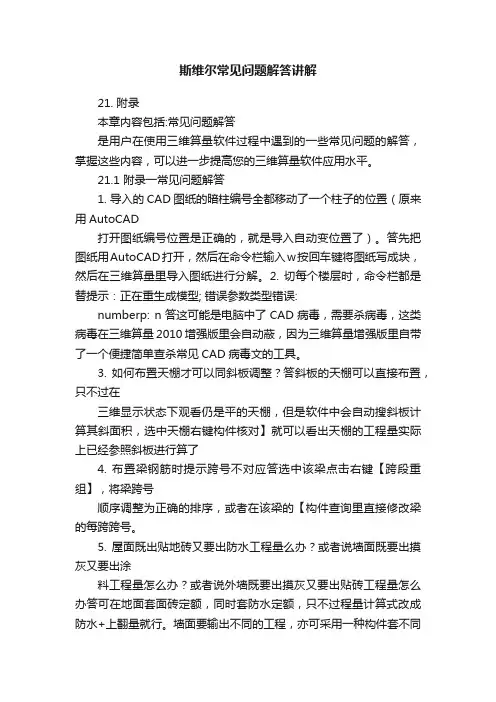

斯维尔常见问题解答讲解21. 附录本章内容包括:常见问题解答是用户在使用三维算量软件过程中遇到的一些常见问题的解答，掌握这些内容，可以进一步提高您的三维算量软件应用水平。

21.1 附录一常见问题解答1. 导入的CAD图纸的暗柱编号全都移动了一个柱子的位置（原来用AutoCAD打开图纸编号位置是正确的，就是导入自动变位置了）。

答先把图纸用AutoCAD打开，然后在命令栏输入w按回车键将图纸写成块，然后在三维算量里导入图纸进行分解。

2. 切每个楼层时，命令栏都是替提示：正在重生成模型; 错误参数类型错误:numberp: n答这可能是电脑中了CAD病毒，需要杀病毒，这类病毒在三维算量2010增强版里会自动蔽，因为三维算量增强版里自带了一个便捷简单查杀常见CAD病毒文的工具。

3. 如何布置天棚才可以同斜板调整？答斜板的天棚可以直接布置，只不过在三维显示状态下观看仍是平的天棚，但是软件中会自动搜斜板计算其斜面积，选中天棚右键构件核对】就可以看出天棚的工程量实际上已经参照斜板进行算了4. 布置梁钢筋时提示跨号不对应答选中该梁点击右键【跨段重组】，将梁跨号顺序调整为正确的排序，或者在该梁的【构件查询里直接修改梁的每跨跨号。

5. 屋面既出贴地砖又要出防水工程量么办？或者说墙面既要出摸灰又要出涂料工程量怎么办？或者说外墙既要出摸灰又要出贴砖工程量怎么办答可在地面套面砖定额，同时套防水定额，只不过程量计算式改成防水+上翻量就行。

墙面要输出不同的工程，亦可采用一种构件套不同定额做法的方法最重要的是选择相应的计算式。

6. 如果柱的截面一样但下层柱钢比上层柱钢筋多，用柱平法软件是可以自动识别的，下柱多出的柱筋锚入上柱1.2LAE，我的问题是1.2LAE 这个值在设置中哪里可以修改，我好像在钢筋维里找不到这个修改的地方，还是件只能默然为1.2LAE不能修改的？答【钢筋】→【钢筋选项】→【钢筋设置】→【钢筋变量】→【柱筋】DYZJ（多余主筋），将变量组合1.2La-H改为需要的值7. 三维算量中侧壁如何能把砼、砌块、条板墙的墙面装修分开？现在好像只有砼和非砼墙面之分答先用布置间，布置房间时把【分解侧壁】勾选上，然后把条板墙单独定义编号，选择需要修改的墙面，用构件查询换其构件编号成条板墙就可以了8. 剪力墙构件如何绘制，结构类型选什么，比如说约束边缘翼柱，约束边缘转角柱，构造边缘端柱等答比如03G101-1图集的第12页中束边缘端柱，约束边缘翼柱，束边缘转角柱，构造边缘端柱，构造边缘翼柱，扶壁柱都可用“暗柱”来布置。

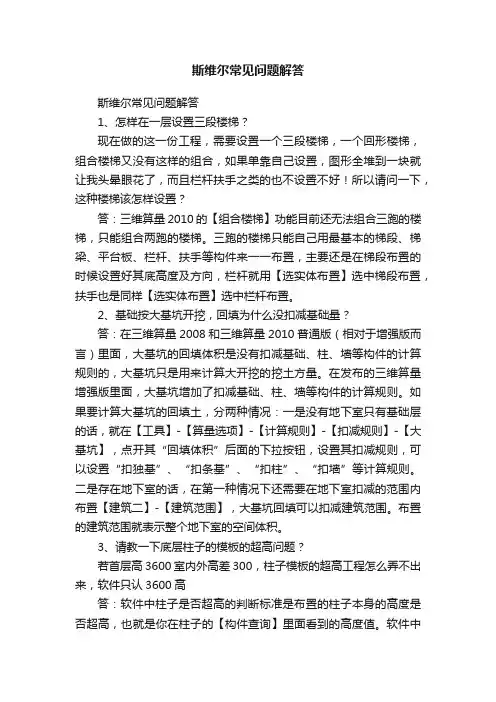

斯维尔常见问题解答斯维尔常见问题解答1、怎样在一层设置三段楼梯？现在做的这一份工程，需要设置一个三段楼梯，一个回形楼梯，组合楼梯又没有这样的组合，如果单靠自己设置，图形全堆到一块就让我头晕眼花了，而且栏杆扶手之类的也不设置不好！所以请问一下，这种楼梯该怎样设置？答：三维算量2010的【组合楼梯】功能目前还无法组合三跑的楼梯，只能组合两跑的楼梯。

三跑的楼梯只能自己用最基本的梯段、梯梁、平台板、栏杆、扶手等构件来一一布置，主要还是在梯段布置的时候设置好其底高度及方向，栏杆就用【选实体布置】选中梯段布置，扶手也是同样【选实体布置】选中栏杆布置。

2、基础按大基坑开挖，回填为什么没扣减基础量？答：在三维算量2008和三维算量2010普通版（相对于增强版而言）里面，大基坑的回填体积是没有扣减基础、柱、墙等构件的计算规则的，大基坑只是用来计算大开挖的挖土方量。

在发布的三维算量增强版里面，大基坑增加了扣减基础、柱、墙等构件的计算规则。

如果要计算大基坑的回填土，分两种情况：一是没有地下室只有基础层的话，就在【工具】-【算量选项】-【计算规则】-【扣减规则】-【大基坑】，点开其“回填体积”后面的下拉按钮，设置其扣减规则，可以设置“扣独基”、“扣条基”、“扣柱”、“扣墙”等计算规则。

二是存在地下室的话，在第一种情况下还需要在地下室扣减的范围内布置【建筑二】-【建筑范围】，大基坑回填可以扣减建筑范围。

布置的建筑范围就表示整个地下室的空间体积。

3、请教一下底层柱子的模板的超高问题？若首层高3600 室内外高差300，柱子模板的超高工程怎么弄不出来，软件只认3600高答：软件中柱子是否超高的判断标准是布置的柱子本身的高度是否超高，也就是你在柱子的【构件查询】里面看到的高度值。

软件中布置的柱子底高度默认同层底，不会算到室内外高差的那部分，需要自己改一下柱子底高度为-300。

4、3DA里马头墙要怎么布置啊？答：三维算量里没有专门布置马头墙的命令，如需在软件中布置，需要参照实际图纸利用墙、压顶、腰线、自定义体等构件来组合布置，主要是根据马头墙的钢筋来决定如何组合。

1、首先那个图转T8版本，放置在一个文件夹中。

2、用节能软件打开图纸, ，打开关键显示, 看图中是否有未连接的墙体，连接好。

3、用改高度命令□创建墙体i*n单线变墙=墙体分段◎窗分墙段両敢高度I・标唯拄IT角柱而转熱桥柱占;拄分墙轻會墙齐屋顶密墙体恢复77^口GEQ・»©《将各层平面图墙体柱子改至实际高度。

＞卫—窗 卜屋 顶 •空间划分 ▼选择殛4对象查询 引对象浏览4过滤选择 |Rfl 选择外墙 B3选挥内墙 S3选择户墙 *选择窗尸no选择外门ffi 选择傍间将所有外墙的梁选中，用调 出 特 性 菜 单， 选 择 其 中 的h 墙拄P 门D 插入门窗 m 两点门窗 勺转角窗 扁带型窗□m 门转窗 n®窗转门/Q O 口 厂0Q T 4、用门窗整理命令 议将窗台高度改到・*凹mt将个门窗改至实际尺寸, 300,避免出现玻璃门窗与梁打架。

号门宙整理畐门窗編号 注意：建Di5、CH 命 令不同楼层的楼层号要区分。

以不管。

执工八、、一•)设置梁高。

6、用生成选项起贻編号阿I工□更新原有房间歸号叼主成遂读轮廓a自动区分内外墙、□忍略柱子H柱子内部必须用墙来划面积功能名称可T设置每层平面图对应的楼层与高度。

8、模型观察，看是否正常。

若不正常看图中是否有未连接的墙体，或者搜素面积的只有这两种情况不能正常生产模型。

如果对平面做了修改记得要重新进行搜素房间命 令。

30%），遮阳自主设置平板遮阳邙日台）百叶遮阳（ DB42要求的外遮阳）*空间划分摆素房间0擔索户型 Si 设置天井 |口建楼层框| M楼层表7、9、设置门窗可开启面积与遮阳平开窗开启比例要调整（默认 是否在楼层框内。

10、设置工程信息，注意指北针角度，通常平面图是上北下南就是90 °,不是的话自己调整，此处记得要根据自己立面外墙与屋面的材料与颜色调整太阳辐射吸收系数。

各工程设置工程信息其姻设埜属性s17柱穿过梁板是-上边界绝热"否-下边界绝婕.星启用环境遽阳、否►耳报告设置、1-输出平面简期到计算书\否上边缘绝热通常用于上层有住宅的建筑，下边缘绝热用于住宅底部为商业的情况，如果下面有架空层记得选择下边缘非绝热。

清华斯维尔常见问题解答清华斯维尔常见问题解答1、由于井字梁的特殊位置关系，有的梁跨软件无法识别，因此需要手动布置，例如L4(8)等。

部分井字梁可以用“用户选择要识别的梁”的方式，选中集中标注及标注线，选中梁跨边线，点击鼠标右键便可以识别。

2、在柱里面多识别了一跨梁，或者遇柱不断等等。

这都是由于软件在识别井字梁的电子图时无法正确判断梁跨数造成的。

软件只根据梁编号中的跨数，按支座生成梁跨，具体哪个构件是梁的支座软件就无法判断。

这种错误不易察觉。

建议您使用选梁识别的方式识别。

3、在手动布置井字梁时，应注意集中标注中梁的跨数。

按照梁跨分段布置梁，如果梁跨中有井字梁的，用“选支座布梁”的方式绘制即可。

4、构件钢筋布置后使用“构件辨色”功能进行钢筋检查，显示为红色的构件为未布置钢筋的构件或是布置的钢筋错误的构件，软件不会自动修改检查结果。

必须用钢筋布置命令选中这些构件后布置钢筋，或对已经布置到构件上的钢筋进行修改，重新布置即可。

5、梁跨异常时，软件不会自动重组梁跨，用梁段重组命令，选择要重组的所有梁跨，重组一下即可。

6、如果梁跨异常，会导致钢筋布置错误。

修改方法是删掉布置错误的梁段，重新布置梁与梁筋。

7、在布置梁钢筋之前应先检查梁跨是否布置正确。

只有梁跨正确，梁筋才能正确识别。

8、识别钢筋时，对电子图钢筋描述的要求:钢筋描述类型定义，钢筋描述要可以解析所有这些类型：101: T型数据：用于按根数配筋，固定格式：(根数)(类型)(直径)(代号) 例如：4B25；或者4B25-3200；“3200”认为是指定长度。

102: R型数据：用于按间距配筋，固定格式：(类型)(直径)@(间距1):(间距2)(支数) 例如：A10@200/100(4)间距1、间距2之间的“/”号可为“：”、“-”，间距值不分前后。

103: P平行数据: 用于指定有几个相同的箍, 固定格式：(用于相同箍筋或相同拉筋定义)。

(数量)*R型数据例如：2*A8@200,表示有2排“A8@200”的钢筋。

问题：想问问关于2008新版的一些实际建模问题：在一幢建筑中------1，首层是公建，二层以上是居建，虽然节能分析需要分别进行，但在建模中公建模型和居建模型需要分开建模吗还是可以在同一个模型分别设置呢？2，首层有一部份为架空为停车位，那么这部份平楼板需要在首层设置"上边界绝热"还是在二层设置"下边界绝热"还是不用设置呢？答案：分开建模，然后，在计算公建时，设置“上边界绝热”，计算居建时设置“下边界绝热”如果公建与居建不是正好上下对齐的，通常是公建的屋顶要大一些，大出的这部分要单建平屋顶。

问题：我的材料库里没有我想要的材料...请问我在那里可以导入我想要的材料？比如某个网站.....等。

谢谢你！答案：材料来源：1、软件自带（来自节能标准和材料手册）2、厂家3、图集4、手册。

总之，不能造出一套材料数据来。

问题：建筑为局部三层，多为坡屋顶。

中间有个三层通高大厅，大厅的坡屋面上设有天窗，请问怎么建出此天窗，并且使天窗和坡屋面联系起来？坡屋面是否另外开洞？答案：天窗：用闭合PL线画，再“定义天窗”，天窗画到屋顶下一层，按水平轮廓画，自动投影到坡面上。

问题：我做的一间办公楼，大堂屋顶是采光雨棚，怎么定义这采光雨棚啊？怎么选择玻璃的种类？答案：这个采光雨棚就是天窗。

1、BECS天窗定义：在屋顶下层的房间内画一个边界与天窗水平投影一直的闭合PL，用【定义天窗】命令定义成天窗。

2、天窗的而构造：在【工程构造】的“窗”中设置一个天窗构造，选中天窗对象，打开特性表（Ctrl+1），将构造换成天窗构造。

3、玻璃种类：从节能角度讲，满足标准中的限值要求就可以了。

表中有，主要是K值。

天窗的面积比例也有要求。

如果不能满足就要按权衡计算了。

采光注意玻璃的透光性。

问题：坡地建筑带地下室的，一边完全在地下，一边1/3埋在地下，请问怎么计算地下室？答案：楼层框从首层开始，即你说的地下室算作地上首层，然后选中首层被土掩埋的外墙，打开特性表（Ctrl+1），如下设置：这个设置确保获得准确的体形系数。

3DA2006常见问题解答100例编者按：本文收录了清华斯维尔软件科技有限公司开发的三维算量3DA2006软件常见问题及解答100余例，分为12个部分来陈述，分别是：柱常见问题（13问）、梁常见问题（25问）、墙常见问题（8问）、板常见问题（19问）、基础常见问题（8问）、装饰常见问题（13问）、建筑常见问题（8问）、其它常见问题（37问）、做法常见问题（5问）、显示常见问题（15问）和输出常见问题（6问）。

另外，对问题的难度做了区分，分别是初级（70问）、中级（78问）、高级（9问）。

初级适用于刚开始接触三维算量软件的用户，中级适用于能够用软件做实际工程的用户，高级适用于对软件非常了解的用户。

希望本文能对大家有所帮助，本文中的截图均来自3DA2006，版本号为：8002，发布日期为：2007年02月06日的版本，可能会跟其它版本有所不同，可参考使用。

图形符号示意：【】——表示括号内的内容是菜单项目〖〗——表示括号内的内容是图标和按钮（）——表示括号内的内容是快捷键“”——表示引号内的内容是引用当前界面中的项目一、柱常见问题1.问：如何设置自定义钢筋（箍筋）？（中级）答：调用【钢筋】→〖公式定义〗命令，在定义对话框中选择相应构件名称（如柱梁等），可自定义钢筋公式。

详细操作见三维算量教学视频或帮助文件。

图1 公式定义2.问：将基础层柱子复制到首层，柱子底标高就不对了，是怎么回事呢？（中级）答：当底层柱的底高为“同基础顶”时，拷贝到别的楼层后柱子底高不会变为0，而是“同基础顶”，此时柱子总高是错的，要手工调整柱子底高为0；如果柱子的底高是某个具体的数值，复制到其他楼层后底高不会自动发生变化，此时需要手工调整柱子底高到正确数值。

3.问：砼柱的计算规则中有一条是“顺砼墙部分并入砼墙”，是什么意思呢？（中级）答：在某些地区的计算规则中，要求墙与柱相交时，柱中与墙相交且同墙宽的那部分工程量要求计入墙中。

图2 柱内顺砼墙部分4.问：顶层柱子的柱筋为何不能正确取到锚固长度？（中级）答：顶层柱筋要正确计算锚固，需满足以下条件：1.柱的“楼层位置”属性需改成“顶层”（如图3所示）。

日照分析Sun常见问题答疑适用的软件版本：日照Sun2021_090508欢送访问清华斯维尔论坛交流讨论Sun2021的使用问题1. Sun2021对软件和硬件环境的要求是什么？Sun2021以utoCD2002～2021为平台，对操作系统的要求与用户采用的utoCD 一致。

硬件方面，对于一般规模的工程，Pentium 3＋256M内存的机器就足够了；如果规划区域规模很大，有上百栋建筑，Pentium 4＋512M内存不算奢侈，对于日照仿真的流畅观看，支持OpenGL加速的显示卡特别值得推荐，例如nVidi公司GeForce系列芯片的显示卡。

此外，屏幕分辨率至少1024x768才能确保舒服工作2.单位设置Sun默认为毫米制，可通过【单位设置】支持米制，如果忘记了当前的单位制，可以进入〖选项〗→〖建筑设置〗中查看[米制单位]是否勾选。

当利用已有规划图直接作日照分析，请先搞清规划图是米制还是毫米制〔米制规划图很多〕。

需要特别指出，米制下建筑模型不能距离原点〔0,0点〕太远，否那么数据将溢出导致无法计算或计算结果错误，其实毫米下也有这个问题，但二者相差1000倍，所以毫米下这个问题不明显。

具体距离多远不会数据溢出与模型的尺寸有关，你可以把鼠标大致置于模型中心，查看左下角的xy坐标值，一般3位数以内问题不大。

3. 对象图层的规定Sun对日照模型各个部件所在的图层有严格规定，如果使用软件的工具建模，对象和图层都会一一对应，如果使用utoCD的一些兼容对象，那么需要手动设置到Sun支持的图层中，否那么，不能获取正确的分析结果。

4.计算精度计算精度值越小结果越精准，对于建筑群数量超大的工程耗时更多，建议总平面分析时采用2分钟；单体分析时采用1分钟。

执行地方标准时请注意，如果标准中提到“采样时间间隔〞，在Sun中计算精度取其一般。
