清华斯维尔节能设计软件操作流程

斯维尔-安装算量操作步骤[优秀范文五篇]第一篇：斯维尔-安装算量操作步骤安装操作步骤流程：一、新建工程双击软件图标—>新建工程—>否—>输入xx办公楼安装算量—>在查找范围选工程文件保存路径—>选择定额名称—>选择输出模式：清单模式，实物量按定额规则计算—>选择清单名称—>下一步—>根据工程需要，设置楼层属性—>下一步—>工程特征属性，可以不作修改—>完成！二、导入图纸图纸——>导入设计图——>查找范围：找到电子图位置——>选中图纸——>打开——>输入：0，0(定位图纸在坐标最近点)——>框选图纸——>分解设计图！三、喷淋识别识别——>识别设备——>选中工程相应的喷淋头——>设置喷淋头安装高度——>点击提取——>在图纸上选中单个喷淋头——>鼠标右键确认——>输入块的插入点——>右键确认——>框选整个图纸——>点击右键确认——>喷淋头已经识别！识别喷淋管识别——>识别管道——>在弹出来的菜单栏下部选择“喷淋”系统，回路编号为PL-1——>点选管道图层后面的——> 图纸上选择管道图层（此时管道图层隐藏）——>鼠标右键确认——>设置标注图层格式为“DN”——>设置合并间距600，安装高度按工程实际输入——>点击快捷菜单的“喷淋管径”——>选择管径的危险级别和确认管径配喷淋头的个数——>确认——>框选整个图形——鼠标右键确认——检查识别出来的管径和图纸是否一致。

如果不一致——>选择不一致的管径右键“构建查询”进行修改（识别管径也可以修改）。

识别附件识别——>识别附件——>在弹出图库管理里选择需要识别的附件设备——>在识别菜单下部选择识别过的系统类型为“消防-喷淋”系统，回路编号：PL-1——>设置安装高度——>点击“提取”——>选择图纸中的附件设备——>鼠标右键确认——>确定插入点——>右键确认——>框选图纸，把所有同类型的附件选中——>右键确认。

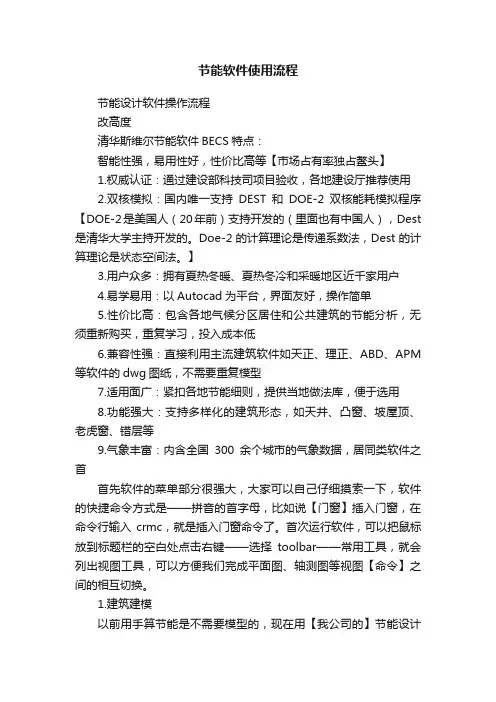

节能软件使用流程节能设计软件操作流程改高度清华斯维尔节能软件BECS特点：智能性强，易用性好，性价比高等【市场占有率独占鳌头】1.权威认证：通过建设部科技司项目验收，各地建设厅推荐使用2.双核模拟：国内唯一支持DEST和DOE-2双核能耗模拟程序【DOE-2是美国人（20年前）支持开发的（里面也有中国人），Dest 是清华大学主持开发的。

Doe-2的计算理论是传递系数法，Dest的计算理论是状态空间法。

】3.用户众多：拥有夏热冬暖、夏热冬冷和采暖地区近千家用户4.易学易用：以Autocad为平台，界面友好，操作简单5.性价比高：包含各地气候分区居住和公共建筑的节能分析，无须重新购买，重复学习，投入成本低6.兼容性强：直接利用主流建筑软件如天正、理正、ABD、APM 等软件的dwg图纸，不需要重复模型7.适用面广：紧扣各地节能细则，提供当地做法库，便于选用8.功能强大：支持多样化的建筑形态，如天井、凸窗、坡屋顶、老虎窗、错层等9.气象丰富：内含全国300余个城市的气象数据，居同类软件之首首先软件的菜单部分很强大，大家可以自己仔细摸索一下，软件的快捷命令方式是——拼音的首字母，比如说【门窗】插入门窗，在命令行输入crmc，就是插入门窗命令了。

首次运行软件，可以把鼠标放到标题栏的空白处点击右键——选择toolbar——常用工具，就会列出视图工具，可以方便我们完成平面图、轴测图等视图【命令】之间的相互切换。

1.建筑建模以前用手算节能是不需要模型的，现在用【我公司的】节能设计软件来进行节能计算就需要有一个正确的完善的模型，为此软件提供了一个简单快捷的方法来建立模型。

首先打开一幅图纸，【把图纸另存，存到一个单独的文件夹中，每计算一个项目，都应该单独放到一个文件夹里。

软件除了保存了一个dwg图纸之外，还会保存一个ws文件，这个文件是个数据库文件，所以必须单独来保存一份文件，不然的话会产生计算冲突】，把【图纸中】一些不需要的信息删除【只保留各层平面信息】，可以通过【轴测图（zct）】观察下，这幅图纸具有三维信息【天正5.0以上的建筑软件所绘制的图纸都具有这样的三维信息】，这些三维信息可以直接拿来进行模型的计算【同时这些信息也可以用来进行日照分析、节能分析和暖通负荷的计算，三维信息也就成了一种重要的功能的应用】。

1、首先那个图转T8版本，放置在一个文件夹中。

2、用节能软件打开图纸，,打开关键显示，看图中是否有未连接的墙体，连接好。

3、用改高度命令将各层平面图墙体柱子改至实际高度。

4、用门窗整理命令将个门窗改至实际尺寸，注意：建议将窗台高度改到300，避免出现玻璃门窗与梁打架。

5、用将所有外墙的梁选中，用CH命令调出特性菜单，选择其中的热工，设置梁高。

6、用搜索房间命令分别搜索每层平面图，注意不同楼层的楼层号要区分。

功能名称可以不管。

7、设置每层平面图对应的楼层与高度。

8、模型观察，看是否正常。

若不正常看图中是否有未连接的墙体，或者搜素面积的是否在楼层框内。

只有这两种情况不能正常生产模型。

如果对平面做了修改记得要重新进行搜素房间命令。

9、设置门窗可开启面积与遮阳，平开窗开启比例要调整（默认30%），遮阳自主设置平板遮阳（阳台）百叶遮阳（DB42要求的外遮阳）。

10、设置工程信息，注意指北针角度，通常平面图是上北下南就是90°，不是的话自己调整，此处记得要根据自己立面外墙与屋面的材料与颜色调整太阳辐射吸收系数。

上边缘绝热通常用于上层有住宅的建筑，下边缘绝热用于住宅底部为商业的情况，如果下面有架空层记得选择下边缘非绝热。

11、导入工程构造顺序进行数据提取与节能检查，注意数据提取进行计算后要进行保存。

节能检查看是否有不满足的情况，自己调整，通常的一般要调整保温层厚度与玻璃的热工。

玻璃的热工在此处调整数字具体可以查找资料，名称可以不管，后面自己修改调整好后进行满足要求后，导出计算书。

1、首先那个图转T8版本，放置在一个文件夹中。

2、用节能软件打开图纸, ，打开关键显示, 看图中是否有未连接的墙体，连接好。

3、用改高度命令□创建墙体i*n单线变墙=墙体分段◎窗分墙段両敢高度I・标唯拄IT角柱而转熱桥柱占;拄分墙轻會墙齐屋顶密墙体恢复77^口GEQ・»©《将各层平面图墙体柱子改至实际高度。

＞卫—窗 卜屋 顶 •空间划分 ▼选择殛4对象查询 引对象浏览4过滤选择 |Rfl 选择外墙 B3选挥内墙 S3选择户墙 *选择窗尸no选择外门ffi 选择傍间将所有外墙的梁选中，用调 出 特 性 菜 单， 选 择 其 中 的h 墙拄P 门D 插入门窗 m 两点门窗 勺转角窗 扁带型窗□m 门转窗 n®窗转门/Q O 口 厂0Q T 4、用门窗整理命令 议将窗台高度改到・*凹mt将个门窗改至实际尺寸, 300,避免出现玻璃门窗与梁打架。

号门宙整理畐门窗編号 注意：建Di5、CH 命 令不同楼层的楼层号要区分。

以不管。

执工八、、一•)设置梁高。

6、用生成选项起贻編号阿I工□更新原有房间歸号叼主成遂读轮廓a自动区分内外墙、□忍略柱子H柱子内部必须用墙来划面积功能名称可T设置每层平面图对应的楼层与高度。

8、模型观察，看是否正常。

若不正常看图中是否有未连接的墙体，或者搜素面积的只有这两种情况不能正常生产模型。

如果对平面做了修改记得要重新进行搜素房间命 令。

30%），遮阳自主设置平板遮阳邙日台）百叶遮阳（ DB42要求的外遮阳）*空间划分摆素房间0擔索户型 Si 设置天井 |口建楼层框| M楼层表7、9、设置门窗可开启面积与遮阳平开窗开启比例要调整（默认 是否在楼层框内。

10、设置工程信息，注意指北针角度，通常平面图是上北下南就是90 °,不是的话自己调整，此处记得要根据自己立面外墙与屋面的材料与颜色调整太阳辐射吸收系数。

各工程设置工程信息其姻设埜属性s17柱穿过梁板是-上边界绝热"否-下边界绝婕.星启用环境遽阳、否►耳报告设置、1-输出平面简期到计算书\否上边缘绝热通常用于上层有住宅的建筑，下边缘绝热用于住宅底部为商业的情况，如果下面有架空层记得选择下边缘非绝热。

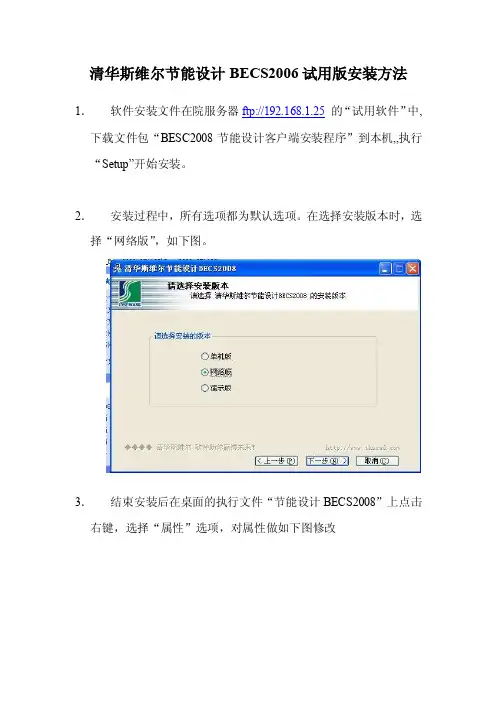

清华斯维尔节能设计BECS2006试用版安装方法1．软件安装文件在院服务器ftp://192.168.1.25的“试用软件”中,下载文件包“BESC2008节能设计客户端安装程序”到本机,,执行“Setup”开始安装。

2．安装过程中，所有选项都为默认选项。

在选择安装版本时，选择“网络版”，如下图。

3．结束安装后在桌面的执行文件“节能设计BECS2008”上点击右键，选择“属性”选项，对属性做如下图修改4．在软件的安装目录下，找到文件“gsnetdog_”如下图5．在文件“gsnetdog_”的名称中删除下划线，修改为“gsnetdog”6．双击文件“gsnetdog”，以记事本方式打开。

设置网络锁位置，如下图7．安装完成，运行程序。

技术质量部07年11月29日浅析规则式植物造景和自然式植物造景苏旺指导老师：汪小飞（黄山学院生命与环境科学学院，安徽黄山245041）摘要：本文分析了规则式植物造景和自然式植物造景，和他们各自的造景特色和主要适用在什么场合。

探讨了规则式植物造景和自然式植物造景二者包括的造景形式以及他们在造园体系、表现手法上的不同点。

介绍了它们在各个国家、地域的各有特色。

最后我们应该适宜运用各种造景形式。

关键字：规则式植物造景，自然式植物造景Analysis of rule-plant landscaping andnature plant landscapeSu WangDirector：Wang Xiaofei(College of Life & Environmental Sciences, Huangshan University,Huangshan245041, China)Abstract：This article analyses the rules scene building with plants and nature plant landscape, and their landscape and mainly used on occasion.Discusses rules for scene building with plants and nature plant landscape landscape including the two forms as well as their gardening system, on the presentation of different points.Describes them in the various countries, geographical features.Finally we should be appropriate to use various landscape forms.Keyword：Rules-plant landscaping, nature plant landscape1.树木配置的形式按照树木的生态习性，运用美学原理，依其姿态、色彩、干形进行平面和立面的构图，使其具有不同形态的有机组合，构成千姿百态的美景，创造出各种引人入胜的树木景观。

1、首先那个图转T8版本，放置在一个文件夹中。

2、用节能软件打开图纸，,打开关键显示，看图中是否有未连接的墙体，连接好。

3、用改高度命令将各层平面图墙体柱子改至实际高度。

4、用门窗整理命令将个门窗改至实际尺寸，注意：建议将窗台高度改到300，避免出现玻璃门窗与梁打架。

5、用将所有外墙的梁选中，用CH命令调出特性菜单，选择其中的热工，设置梁高。

6、用搜索房间命令分别搜索每层平面图，注意不同楼层的楼层号要区分。

功能名称可以不管。

7、设置每层平面图对应的楼层与高度。

8、模型观察，看是否正常。

若不正常看图中是否有未连接的墙体，或者搜素面积的是否在楼层框。

只有这两种情况不能正常生产模型。

如果对平面做了修改记得要重新进行搜素房间命令。

9、设置门窗可开启面积与遮阳，平开窗开启比例要调整（默认30%），遮阳自主设置平板遮阳（阳台）百叶遮阳（DB42要求的外遮阳）。

10、设置工程信息，注意指北针角度，通常平面图是上北下南就是90°，不是的话自己调整，此处记得要根据自己立面外墙与屋面的材料与颜色调整太阳辐射吸收系数。

上边缘绝热通常用于上层有住宅的建筑，下边缘绝热用于住宅底部为商业的情况，如果下面有架空层记得选择下边缘非绝热。

11、导入工程构造顺序进行数据提取与节能检查，注意数据提取进行计算后要进行保存。

节能检查看是否有不满足的情况，自己调整，通常的一般要调整保温层厚度与玻璃的热工。

玻璃的热工在此处调整数字具体可以查找资料，名称可以不管，后面自己修改调整好后进行满足要求后，导出计算书。

斯维尔官网旗下的绿建斯维尔中对节能软件BRCS2014的介绍也十分有限，只有四篇文章，使用过程不详细，还不如绿建之窗的绿建软件的热环境模拟模块对斯维尔BECS软件的介绍：对软件技术的文章收集不全，因为他们侧重于销售，民间的研究网站高手云集，技术性文章更多一些从这个网站收集的节能软件的文章均放在X:\快盘\▌本文作者，所有建筑设计相关的东西文件夹\▏绿建之窗网站收集文章专用文件夹，节能（防止网站关闭）\节能专用文件夹廖植华：如果做绿色建筑的项目，仍然可以用斯维尔节能软件做节能部分的设计，斯维尔节能软件BECS2014仍然需要用到，节能设计是绿色建筑设计的其中一个分支在做节能计算的时候单独建立一个节能文件夹，图纸另存在节能文件夹中是好的工作习惯不插入加密狗，软件是打不开的第一步是模型的建立，打开需要做节能的图纸，图纸有很多种（DWG的图纸、T3的图纸、T8的图纸，如果是T8的图纸只需要转一下T5、T6的图纸即可）第一步是模型的建立，，这里要说下，T6的图纸本身就是高度信息这里修改起来就会很简单，T3、DWG的图纸唯一的要求就是设计的图层要标准，墙层就是墙层，门窗就是门窗层不要在“0”层这样混乱出现。

（尽量避免用T3的图，转图麻烦）广西某某毛南民俗风情商业街项目经验：一.做某某项目的时候用节能软件打开后使用过程有进行不下去的情况，原因是图纸版本太高，需要转成T6的就可以了。

二.对玻璃门进行了门转窗操作，对门窗进行了遮阳赋予，这两个功能要再去看一下视频熟悉一下怎么操作1.4门窗转换.swf门转窗的原因：有些门是玻璃门，应该把它视为窗来计算。

正版节能软件门转窗后门会变成这样，盗版的门转窗后门形状会不变，不知道对计算是否有影响，正式设计是一定要用正版软件~2.5遮阳系数计算.swf有些地方没有遮阳但是有其他部件，具有和这样相同作用的也应赋予遮阳，比如阳台处的活动遮阳不用设置尺寸，而是设置参数，具体项目具体设置从下窑村嘉鹏中央城的项目开始，审图公司赵工要求一定要检查节能计算书中的平均遮阳系数表格中的外遮阳系数，根据夏热冬暖地区节能设计标准4.0.11节能软件中设置平板遮阳的外挑尺寸越大，则遮阳系数SD越小，有时候会出现为了满足不大于0.9的要求而导致必须要在软件中加大外挑尺寸因而影响建筑立面效果，此时应该采取活动遮阳代替加大遮阳的外挑尺寸。

清华斯维尔节能设计软件操作流程清华斯维尔节能设计软件（以下简称节能软件）是一款由清华大学和瑞士斯维尔大学合作开发的专业节能设计软件。

它可以帮助工程师和设计师进行建筑节能性能的评估和优化。

本文将介绍该软件的操作流程，以帮助用户更好地使用该软件。

1.软件安装与注册2.新建项目打开节能软件后，用户可以在主界面上点击“新建项目”按钮，创建一个新的项目。

在项目创建过程中，用户需要填写一些基本信息，如项目名称、地理位置等。

3.导入建筑信息4.设置设计参数接下来，用户需要设置一些设计参数，以便软件能够对建筑进行能量分析和优化。

这些参数包括建筑材料的热特性、建筑系统的能效参数等。

用户可以根据实际情况进行设置和调整。

5.进行能量分析完成上述步骤后，用户可以开始进行能量分析。

节能软件会根据建筑信息和设计参数，计算出建筑的能量消耗情况。

用户可以通过软件提供的图表和报告，了解建筑在不同季节和不同工况下的能源利用情况。

6.设计优化根据能量分析的结果，用户可以对建筑进行设计优化。

软件提供了多种优化方案，如调整建筑结构、选择更优的能源设备、改善建筑热环境等。

用户可以在软件中进行模拟和比较不同优化方案的效果，以选取最佳的设计方案。

7.评估结果导出优化设计完成后，用户可以导出评估结果。

节能软件支持结果的导出为各类文件格式，如PDF、Excel等。

用户可以根据需要选择导出的内容和格式，以便与项目团队和相关方分享和交流。

8.数据管理与版本控制节能软件还提供了数据管理和版本控制功能。

用户可以对项目数据和设计方案进行管理和备份，以便日后的查阅和使用。

除了上述操作流程，节能软件还提供了其他一些功能和工具，如能源仿真、室内环境模拟、可持续性评估等。

用户可以根据实际需要使用这些功能。

此外，节能软件还提供了帮助文档和用户论坛，用户可以在其中寻找答案和交流经验。

总之，清华斯维尔节能设计软件是一款功能强大的节能设计工具，它可以帮助用户进行建筑节能性能的评估和优化。
