清华斯维尔节能设计软件操作流程

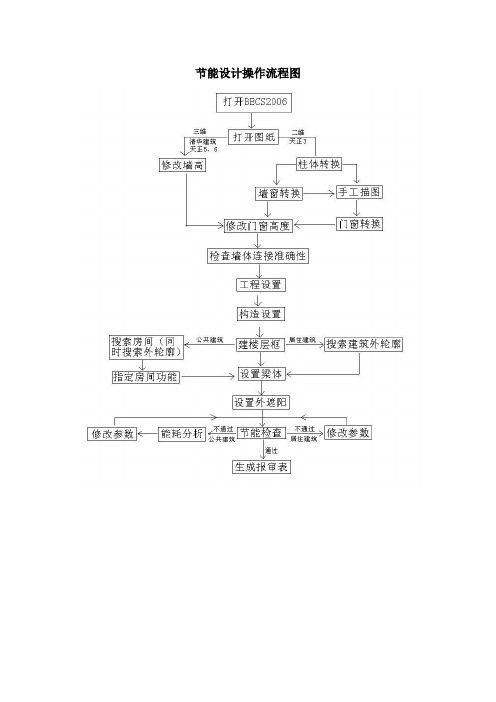

节能设计操作流程图节能设计软件操作注意要点：1、柱体转换（1）点击命令行中的“改柱层”，按命令提示修改柱所在层（2）对话框中的“最大边长”值越接近柱最大边长识别越准确（3）框选需要识别的柱子2、墙窗转换（1）同“改柱层”，可修改墙层、门窗层、轴网层（2）在识别墙前最好能通过“条件图”中的消除重线命令来消除重线，避免识别的时候会出现重复墙。

（3）删除多余直线，特别是和墙线同层的多余线段，否则可能识别错误（4）主要修改墙高度，为了提高识别率，根据实际情况修改“最大墙厚度”（5）框选需要识别的墙3、门窗替换（1）如果部分门窗没转换过来，需通过门窗转换命令转换门窗或手工布置门窗（注意：布置门窗前必须保证墙体已存在）（2）替换的门窗必须是图块4、修改门窗高度（1）在二维或三维状态下双击需要修改的门窗，在弹出的对话框中修改相应参数，按确定后，如果门窗有编号，软件会在命令行中提示“同编号门窗构件是否同时参与修改”，选择即可。

（2）也可以一起选择多个不同编号的门或窗，按ctrl＋1，在属性对话框中修改相应参数即可5、检查墙体连接准确性（1）通过“关键显示”命令把墙、柱、门窗等关键构件显示出来，把其他图元隐藏（2）注意软件是否已经把柱中的短墙删除（短墙：整段墙包括在柱子里面），如果已经删除，需想办法把这个地方的墙体连接起来，一般可通过拉伸或延长的命令来实现（3）如果不能通过拉伸或延长的命令实现，可以通过移动柱子或删除柱子后再把墙体连接起来（这样的操作可能会产生一点小误差，但影响不大）（4）还有一种办法，就是把不能连接的墙体处的柱子删除，把墙分段，再把柱子部分的墙指定为柱子构造（这种方法计算没误差，但操作比较复杂）（5）通过“节点检查”命令检查节点（这一般是检查误差很小的节点），检查后可不需要做修复，点击命令行中的“做标记”，软件会自动在错误的地方做上一个红色的标记，手工调整后，把红色标记删除再做节点检查。

6、工程设置（1）在工程信息中选择地理位置、建筑类型（2）如果是公共建筑，朝向定义选择“默认设定”；如果是居住建筑，朝向定义选择“广东省居住建筑节能设计实施细则”（3）太阳辐射吸收系数可在点击扩展按钮弹出的列表中选择（4）北向角度是指建筑物和水平正方向的夹角7、构造设置（1）修改构造可点击构造名称后的“导入构造”小按钮，在弹出的“构造库”对话框中打开广东构造库，选择需要的构造（2）选择时把鼠标移动到列表的左边，鼠标变成向右的黑色箭头双击（3）重新导入构造，K、D值会自动计算，但如果是删除或修改构造中的材料或材料厚度，需要点击相应构造的K、D值后的“自动计算”小按钮8、建楼层框（注意：对齐点必须是各层中同个轴线的交点）9、搜索建筑外轮廓（如果一层中有多个轮廓，需要搜索多个轮廓，软件会自动把同层中的所有轮廓面积相加）10、设置梁体（方法：通过过滤选择，选择外墙，ctrl+1属性对话框中，设置梁高和梁构造）11、设置外遮阳（方法：通过过滤选择，选择窗户，ctrl+1选择窗户，设置外遮阳）12、数据提取，确定保存13、通过“耗电指数”分析设计建筑和参照建筑的耗电指数（居住建筑）14、生成节能报告，分析建筑是否符合节能要求15、如果节能报告分析不能通过，通过改进措施，使建筑物节能（1）方案设计阶段的节能改进在方案设计阶段就考虑节能并用清华节能辅助节能计算可以更好的控制节能成本，通过调整建筑朝向、外窗面积、外窗固定外遮阳、外墙、屋顶颜色等手段，几乎不需要增加什么造价，就可以有效的降低建筑能耗，外墙、外窗无需太大改动就可以满足节能标准的要求。

1、首先那个图转T8版本，放置在一个文件夹中。

2、用节能软件打开图纸, ，打开关键显示, 看图中是否有未连接的墙体，连接好。

3、用改高度命令□创建墙体i*n单线变墙=墙体分段◎窗分墙段両敢高度I・标唯拄IT角柱而转熱桥柱占;拄分墙轻會墙齐屋顶密墙体恢复77^口GEQ・»©《将各层平面图墙体柱子改至实际高度。

＞卫—窗 卜屋 顶 •空间划分 ▼选择殛4对象查询 引对象浏览4过滤选择 |Rfl 选择外墙 B3选挥内墙 S3选择户墙 *选择窗尸no选择外门ffi 选择傍间将所有外墙的梁选中，用调 出 特 性 菜 单， 选 择 其 中 的h 墙拄P 门D 插入门窗 m 两点门窗 勺转角窗 扁带型窗□m 门转窗 n®窗转门/Q O 口 厂0Q T 4、用门窗整理命令 议将窗台高度改到・*凹mt将个门窗改至实际尺寸, 300,避免出现玻璃门窗与梁打架。

号门宙整理畐门窗編号 注意：建Di5、CH 命 令不同楼层的楼层号要区分。

以不管。

执工八、、一•)设置梁高。

6、用生成选项起贻編号阿I工□更新原有房间歸号叼主成遂读轮廓a自动区分内外墙、□忍略柱子H柱子内部必须用墙来划面积功能名称可T设置每层平面图对应的楼层与高度。

8、模型观察，看是否正常。

若不正常看图中是否有未连接的墙体，或者搜素面积的只有这两种情况不能正常生产模型。

如果对平面做了修改记得要重新进行搜素房间命 令。

30%），遮阳自主设置平板遮阳邙日台）百叶遮阳（ DB42要求的外遮阳）*空间划分摆素房间0擔索户型 Si 设置天井 |口建楼层框| M楼层表7、9、设置门窗可开启面积与遮阳平开窗开启比例要调整（默认 是否在楼层框内。

10、设置工程信息，注意指北针角度，通常平面图是上北下南就是90 °,不是的话自己调整，此处记得要根据自己立面外墙与屋面的材料与颜色调整太阳辐射吸收系数。

各工程设置工程信息其姻设埜属性s17柱穿过梁板是-上边界绝热"否-下边界绝婕.星启用环境遽阳、否►耳报告设置、1-输出平面简期到计算书\否上边缘绝热通常用于上层有住宅的建筑，下边缘绝热用于住宅底部为商业的情况，如果下面有架空层记得选择下边缘非绝热。

节能软件使用流程节能设计软件操作流程改高度清华斯维尔节能软件BECS特点：智能性强，易用性好，性价比高等【市场占有率独占鳌头】1.权威认证：通过建设部科技司项目验收，各地建设厅推荐使用2.双核模拟：国内唯一支持DEST和DOE-2双核能耗模拟程序【DOE-2是美国人（20年前）支持开发的（里面也有中国人），Dest 是清华大学主持开发的。

Doe-2的计算理论是传递系数法，Dest的计算理论是状态空间法。

】3.用户众多：拥有夏热冬暖、夏热冬冷和采暖地区近千家用户4.易学易用：以Autocad为平台，界面友好，操作简单5.性价比高：包含各地气候分区居住和公共建筑的节能分析，无须重新购买，重复学习，投入成本低6.兼容性强：直接利用主流建筑软件如天正、理正、ABD、APM 等软件的dwg图纸，不需要重复模型7.适用面广：紧扣各地节能细则，提供当地做法库，便于选用8.功能强大：支持多样化的建筑形态，如天井、凸窗、坡屋顶、老虎窗、错层等9.气象丰富：内含全国300余个城市的气象数据，居同类软件之首首先软件的菜单部分很强大，大家可以自己仔细摸索一下，软件的快捷命令方式是——拼音的首字母，比如说【门窗】插入门窗，在命令行输入crmc，就是插入门窗命令了。

首次运行软件，可以把鼠标放到标题栏的空白处点击右键——选择toolbar——常用工具，就会列出视图工具，可以方便我们完成平面图、轴测图等视图【命令】之间的相互切换。

1.建筑建模以前用手算节能是不需要模型的，现在用【我公司的】节能设计软件来进行节能计算就需要有一个正确的完善的模型，为此软件提供了一个简单快捷的方法来建立模型。

首先打开一幅图纸，【把图纸另存，存到一个单独的文件夹中，每计算一个项目，都应该单独放到一个文件夹里。

软件除了保存了一个dwg图纸之外，还会保存一个ws文件，这个文件是个数据库文件，所以必须单独来保存一份文件，不然的话会产生计算冲突】，把【图纸中】一些不需要的信息删除【只保留各层平面信息】，可以通过【轴测图（zct）】观察下，这幅图纸具有三维信息【天正5.0以上的建筑软件所绘制的图纸都具有这样的三维信息】，这些三维信息可以直接拿来进行模型的计算【同时这些信息也可以用来进行日照分析、节能分析和暖通负荷的计算，三维信息也就成了一种重要的功能的应用】。

1、首先那个图转T8版本，放置在一个文件夹中。

2、用节能软件打开图纸，,打开关键显示，看图中是否有未连接的墙体，连接好。

3、用改高度命令将各层平面图墙体柱子改至实际高度。

4、用门窗整理命令将个门窗改至实际尺寸，注意：建议将窗台高度改到300，避免出现玻璃门窗与梁打架。

5、用将所有外墙的梁选中，用CH命令调出特性菜单，选择其中的热工，设置梁高。

6、用搜索房间命令分别搜索每层平面图，注意不同楼层的楼层号要区分。

功能名称可以不管。

7、设置每层平面图对应的楼层与高度。

8、模型观察，看是否正常。

若不正常看图中是否有未连接的墙体，或者搜素面积的是否在楼层框内。

只有这两种情况不能正常生产模型。

如果对平面做了修改记得要重新进行搜素房间命令。

9、设置门窗可开启面积与遮阳，平开窗开启比例要调整（默认30%），遮阳自主设置平板遮阳（阳台）百叶遮阳（DB42要求的外遮阳）。

10、设置工程信息，注意指北针角度，通常平面图是上北下南就是90°，不是的话自己调整，此处记得要根据自己立面外墙与屋面的材料与颜色调整太阳辐射吸收系数。

上边缘绝热通常用于上层有住宅的建筑，下边缘绝热用于住宅底部为商业的情况，如果下面有架空层记得选择下边缘非绝热。

11、导入工程构造顺序进行数据提取与节能检查，注意数据提取进行计算后要进行保存。

节能检查看是否有不满足的情况，自己调整，通常的一般要调整保温层厚度与玻璃的热工。

玻璃的热工在此处调整数字具体可以查找资料，名称可以不管，后面自己修改调整好后进行满足要求后，导出计算书。

清华斯维尔节能设计BECS2006试用版安装方法1．软件安装文件在院服务器ftp://192.168.1.25的“试用软件”中,下载文件包“BESC2008节能设计客户端安装程序”到本机,,执行“Setup”开始安装。

2．安装过程中，所有选项都为默认选项。

在选择安装版本时，选择“网络版”，如下图。

3．结束安装后在桌面的执行文件“节能设计BECS2008”上点击右键，选择“属性”选项，对属性做如下图修改4．在软件的安装目录下，找到文件“gsnetdog_”如下图5．在文件“gsnetdog_”的名称中删除下划线，修改为“gsnetdog”6．双击文件“gsnetdog”，以记事本方式打开。

设置网络锁位置，如下图7．安装完成，运行程序。
