防静电手腕测试方法

防静电手腕带检测规范1目的保证防静电手腕带有效工作。

2范围所有防静电手环3参考文件阻抗测试仪操作指导书4程序4.1检测环境温度：15℃~30℃湿度：30% ~70%4.2检测设备静电测量仪(型号：41201-19250)4.3检验方法4.3.1将手环带在手上，手环内的铁片紧贴皮肤。

4.3.2将静电手环插头插至静电环测试器插口中.4.3.3脚踏于地板上.4.3.4按下静电测试按钮.4.4判别方法（信号灯显示）A．FAIL HI (红):阻抗值太高,容易聚集静电.B．PASS (绿) :阻抗值未超过规格C．FAIL LO (红) :阻抗值太低,仪器可能有故障.4.5静电失效可能原因与后续处理方法：4.6记录测量结果。

4.7检验值范围<3.5x107Ω4.8检测频率4.8.1新购：IQC针对每批次来料包数抽样检验5%，4.8.2日常检验：工作前检测4.8.3抽样检验：每周抽样检验20个。

（生产线员工使用中的）静电手环、工鞋测试记录月／年部门班次姓名日期审核人手环工鞋手环工鞋手环工鞋手环工鞋手环工鞋手环工鞋手环工鞋123456789101112131415161718192021222324252627282930备注：1.合格打“√”，不合格打“×”，休息打“O ”，不需测试打“/”2.每班指派专人进行审核。

一、目的：
指导防静电手环使用者正确使用防静电手环及测试防静电手环。

二、使用范围：
公司内部使用防静电手环的人员。

三、工具/设备:
静电测试仪
四、操作步骤:
1、防静电手环的佩戴：
１.1 防静电手环是通过静电环上接触皮肤的金属块将人体产生的静电通过防静电环引线将静电释放到大地上的，因此，正确的佩戴防静电环才能达到释放静电的目的;
１.2 佩戴防静电环时，必须保证防静电手环内的金属块接触到人体皮肤，如下图所示:
错误的佩戴正确的佩戴
(×）(√) 手环不能戴在衣服的外面手环应良好接触人体皮肤
1.3 防静电手环佩戴完毕后,将连接线的鳄鱼夹夹到大地地线上，如下图所示：
错误的接地方式正确的接地方式
（×) (√)
鳄鱼夹不能夹到地线的绝缘线皮上鳄鱼夹应良好接触地线铜线
2、防静电手环的测试：
2．１将手环接地线与测试仪接地线连接或接于同一地线上,连接如下图所示:。

防静电手腕带测试仪操作说明：1 在背面电池盒内插入9V电池。

2 在顶部地线插孔插入地线插头。

3 把手腕带稳固的系在你的手腕上。

4 把手腕带和地线连接。

5 把带有手腕带的手轻放在测试仪前面的铁片上，这个时候，有三种情况：1）如果绿“GOOD”灯亮并且听得到发信号的声音，表明系统安全而且手腕带情况正常。

2）如果红“LOW”灯亮，必须检查手腕带地线电阻，如果电阻低于800KΩ，这种特殊情形可能与身体的接触点有关。

3）如果红“HIGH”灯亮，首先检查手腕带证实稳固的连接在手腕上。

然后，检查手腕带地线电阻，如果电阻高于9MΩ反作用力将使得测试不成功。

范围：LOW（红灯）R＜800KΩGOOD（绿灯）800KΩ≤R≤9MΩHIGH（红灯）R＞9MΩ电池：9V注：电阻电差适合下限：800kΩ+10%0%电阻电差适合上限：9MΩ+10%0%警告：多次测试操作后，如果不再听得见信号声音，但绿灯“GOOD”灯仍亮，必须换掉电池。

防静电手腕测试仪的原理及简单校准方法符晓明/江苏省计量测试技术研究所1概述防静电手腕测试仪（以下简称测试仪)是测试防静电腕带与人体是否接触良好可靠的测试仪器。

具体方法是：戴好防静电腕带，把腕带上的香蕉插头插入测孔中，然后手按压金属帽，内部开启，工作电源接通；同时，人体接触金属帽，金属帽及接地形成检测回路。

若把人体电阻、接触电阻及腕带内部电阻之和设为R的话，其技术指标为：R＜800kΩ，Low灯亮；800kΩ≤R≤9MΩ，Good灯亮；R＞9MΩ，High灯亮。

准确度为±10%。

2原理测试仪（以下以498型号为例)电路图如下：若：R＜800kΩ，则IC1A：V2＜V3→V1=“1”电平，即IC10：V13＞V12→V14 =“0”电平，于是：低电阻指示红灯“Low”亮，此时IC1B：V5＜V6→V7=“1”电平，“High”灯灭，同时IC1C：V10＜V9→V8=“l”电平，“Good”灯灭，且无呜叫。

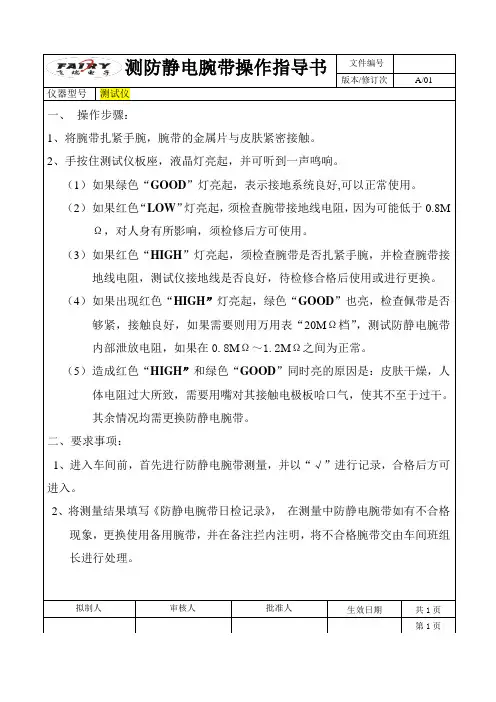

测防静电腕带操作指导书文件编号
版本/修订次A/01
仪器型号测试仪
一、操作步骤：
1、将腕带扎紧手腕，腕带的金属片与皮肤紧密接触。

2、手按住测试仪板座，液晶灯亮起，并可听到一声鸣响。

（1）如果绿色“GOOD”灯亮起，表示接地系统良好,可以正常使用。

（2）如果红色“LOW”灯亮起，须检查腕带接地线电阻，因为可能低于0.8M Ω，对人身有所影响，须检修后方可使用。

（3）如果红色“HIGH”灯亮起，须检查腕带是否扎紧手腕，并检查腕带接地线电阻，测试仪接地线是否良好，待检修合格后使用或进行更换。

（4）如果出现红色“HIGH”灯亮起，绿色“GOOD”也亮，检查佩带是否够紧，接触良好，如果需要则用万用表“20MΩ档”，测试防静电腕带
内部泄放电阻，如果在0.8MΩ～1.2MΩ之间为正常。

（5）造成红色“HIGH”和绿色“GOOD”同时亮的原因是：皮肤干燥，人体电阻过大所致，需要用嘴对其接触电极板哈口气，使其不至于过干。

其余情况均需更换防静电腕带。

二、要求事项：
1、进入车间前，首先进行防静电腕带测量，并以“√”进行记录，合格后方可进入。

2、将测量结果填写《防静电腕带日检记录》，在测量中防静电腕带如有不合格
现象，更换使用备用腕带，并在备注拦内注明，将不合格腕带交由车间班组长进行处理。

拟制人审核人批准人生效日期共1页
第1页。

名 称：
测试方法：无GOOD/好（绿色）
800KΩ≤R ＜≤9MΩ2）如果红色“LOW/低”灯亮起，须检查腕带接地线电阻，因为可能低于800KΩ，对人体有所影响。

3）如果红色“HIGH/高”灯亮起，须检查腕带是否扎紧手腕，并检查腕带接地线电阻，确保腕带未松脱测试仪接地线。

1、将一枚9V 干电池，置入测试仪背面之干电池槽内。

HIGH/高（红色）R ＞9MΩ无注意：使用约50，000次后，如果不发声，但绿色“好”灯仍亮起，要替换干电池。

LOW/低（红色）
R ＜800KΩ2、将接地线插头插入测试仪上端的接地线插座内。

3、将腕带扎紧手腕。

4、接地线连接腕带。

有静电手环测试仪（SYSTEM TESTER ）标准依据指示
声响5、手按测试仪板座（如图所示）
1）如果绿色“GOOD/好”灯亮起，表示接地系统良好。

防静电手腕带测试仪使用方法及判定。

南宁市锦洋电子科技有限公司文件编号WI-JYDZ-201407001 版本A1静电手腕检测方法页数共 2 页编制：周...昆2014/07/08 审核：批准：一、目的：规范静电手腕检测方法，确保公司使用静电手腕能有效工作二、使用范围：公司内部所有使用防静电手环的人员三、工具/设备：有绳防静电手环、无绳防静电手环和静电腕带测试仪（L903498）四、操作步骤：1、将一枚9V干电池，置入测试仪背面的电池槽内；2、将接地线插头，插入测试仪上端的接线插座内；3、测试者将静电手腕腕带扎紧手腕：①、测试有绳静电手腕时，接地线夹头连接到静电手腕接头（如图1）；②测试无绳静电手腕时，接地线夹头夹到静电手腕正面螺钉上。

（如图2）4、将手放在测试仪金属板座中间，并按下3-5秒钟；此时，液晶显示灯亮，并可能听到鸣响；测试时会显示以下三种状态：灯显示状态阻抗响声状态静电手腕判断红灯亮LOW R＜800KΩ低阻态无响声不合格绿灯亮GOOD 800KΩ≤R≤9MΩ正常有响声合格红灯亮HIGH R≥9MΩ高阻态（无穷大）无响声不合格5、根据测试结果，判断静电手腕是否合格；并详细填写《静电手腕测试及更换记录表》，分别以"OK"代表"GOOD"为合格,"NG"代表"HIGH"或"LOW"为不合格；6、每一位操作人员必须按要求配戴静电手腕，并测试静电手腕带以及做好相关的记录，不按要求做的操作人员不允许上岗作业；7、测试不合格的静电手腕应立即更换，班组长及时更换处理，五、注意事项：1、测试中有GOOD与HIGH或LOW交替出现的状态时也为不合格现象,可能是接触不良,故需与将静电手腕带调换手腕或重新连接地线再进行测试,如多次调换仍然不合格则判定此静电手腕带不合格；2、对于不合格的静电手腕，使用人员不可私自处理，应及时上交到班组长处置，以不合格静电手腕对换新的；3、静电手腕带不能私自与他人更换六、相关记录表单：6.1 QR-JY14-01《静电手腕测试及更换记录表》图1 （合格）图2（合格）图3（不合格）。

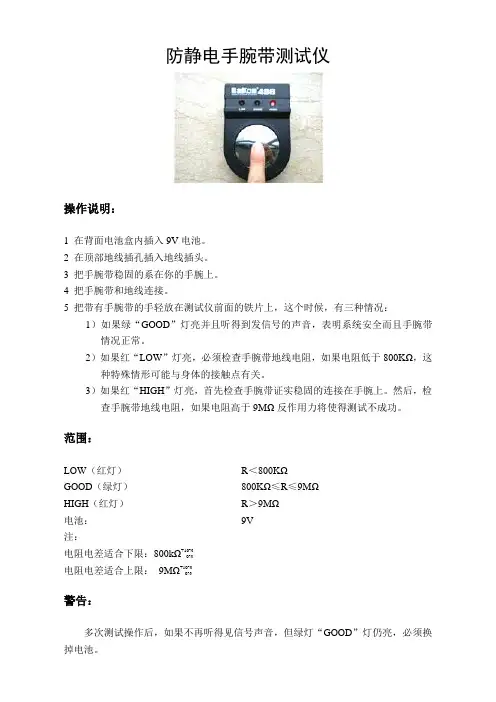

防静电手腕带测试仪操作说明：1 在背面电池盒内插入9V电池。

2 在顶部地线插孔插入地线插头。

3 把手腕带稳固的系在你的手腕上。

4 把手腕带和地线连接。

5 把带有手腕带的手轻放在测试仪前面的铁片上，这个时候，有三种情况：1）如果绿“GOOD”灯亮并且听得到发信号的声音，表明系统安全而且手腕带情况正常。

2）如果红“LOW”灯亮，必须检查手腕带地线电阻，如果电阻低于800KΩ，这种特殊情形可能与身体的接触点有关。

3）如果红“HIGH”灯亮，首先检查手腕带证实稳固的连接在手腕上。

然后，检查手腕带地线电阻，如果电阻高于9MΩ反作用力将使得测试不成功。

范围：LOW（红灯）R＜800KΩGOOD（绿灯）800KΩ≤R≤9MΩHIGH（红灯）R＞9MΩ电池：9V注：电阻电差适合下限：800kΩ+10%0%电阻电差适合上限：9MΩ+10%0%警告：多次测试操作后，如果不再听得见信号声音，但绿灯“GOOD”灯仍亮，必须换掉电池。

防静电手腕测试仪的原理及简单校准方法符晓明/江苏省计量测试技术研究所1概述防静电手腕测试仪（以下简称测试仪)是测试防静电腕带与人体是否接触良好可靠的测试仪器。

具体方法是：戴好防静电腕带，把腕带上的香蕉插头插入测孔中，然后手按压金属帽，内部开启，工作电源接通；同时，人体接触金属帽，金属帽及接地形成检测回路。

若把人体电阻、接触电阻及腕带内部电阻之和设为R的话，其技术指标为：R＜800kΩ，Low灯亮；800kΩ≤R≤9MΩ，Good灯亮；R＞9MΩ，High灯亮。

准确度为±10%。

2原理测试仪（以下以498型号为例)电路图如下：若：R＜800kΩ，则IC1A：V2＜V3→V1=“1”电平，即IC10：V13＞V12→V14 =“0”电平，于是：低电阻指示红灯“Low”亮，此时IC1B：V5＜V6→V7=“1”电平，“High”灯灭，同时IC1C：V10＜V9→V8=“l”电平，“Good”灯灭，且无呜叫。

序号
1、
1、2、
2、2.1、
2.2、
3、3、
3.1、
3.2、
4
5
6
7
8将静电手环带地线与静电测试仪地线相连接；用手按下静电测试仪按钮，绿灯点亮并发出蜂鸣声为OK ，红灯点亮没有发声则为NO 。

设备型号
名称 防 静 电 测 试 操 作 规 程有绳静电手环测试：无绳静电手环测试：用一导线连接于无绳手环地线和测试仪地线之间；步骤同上述2.2项.确定静电手环地线与安全地线相接良好，无松动现象。

检验目的：检验防静电手腕带是否可以正常使用。

测试工具：静电手环测试仪。

适用范围：适用于本公司相关作业人员防静电手环的检验。

深圳市华旭科技开发有限公司
设备操作规程
必须在上班打卡后进行测试，并填写测试记录。

操 作 步 骤戴上静电手环，须紧贴着手腕部位。

注 意 事 项作业时静电手环必须紧贴皮肤。

地线接地良好。

ÖÆ×÷ÉóºËÅú×¼。

1 目的规范防防静电手腕带点检工作，避免静电对生产安全和产品质量造成损坏。

2 适用范围适应于杭州**生产车间、外检、制程检验、研发实验室、仓库所用防静电手腕带的点检。

3 规定3.1有线手腕带点检方法：3.1.1 操作员佩带好手腕带。

要求手腕带底部金属盖贴紧手腕皮肤，不能隔着衣服;3.1.2 将测试仪的锷鱼夹夹住待测手腕带的夹子;3.1.3 操作员用佩带手腕带的手指按压测试仪中间测试盘;3.1.3.1若接地系统正常，绿色“GOOD”灯会点亮并发出声响，表示手腕带可正常使用;3.1.3.2若两侧的“HIGH”灯或“LOW”灯亮，表示腕带不能正常使用。

此时需检查手腕带是否佩带过松，若戴紧后仍测试不合格，及时反馈班组长更换。

3.2无线手腕带点检方法3.2.1 操作员佩带好手腕带。

要求手腕带底部金属盖贴紧手腕皮肤，不能隔着衣服;3.2.2 将测试仪的锷鱼夹夹住待测手腕带顶部螺丝;3.2.3 操作员用佩带手腕带的手指按压测试仪中间测试盘;3.2.3.1若接地系统正常，绿色“GOOD”灯会点亮并发出声响，表示手腕带可正常使用;3.2.3.2若两侧的“HIGH”灯或“LOW”灯亮，表示腕带不能正常使用。

此时需检查手腕带是否佩带过松，若戴紧后仍测试不合格，及时反馈班组长更换。

3.3点检要求：3.3.1频次：每天开工前需点检。

3.3.2防静电手环统一在生产三楼车间门口进行点检；。

3.3.3点检完成后填写点检记录。

3.3.4 手腕带点检合格后不允许再调节松紧，以免失效。

3.3.5手腕带若点检不合格，需及时反馈工程师，由其视具体情况决定是否需对前一天接触电子元器件进行追溯复检。

3.3.6各班/组长做好手腕带的发放记录，通常情况半年需更换一次。

若手腕带失效或皮筋过松时，可提前更换。

3.4 测试仪声音明显变小或没有声音时，需更及时更换电池。

4 相关记录表4.1《防静电环点检表》。

深圳市小超人通讯科技有限公司
防静电手腕测试方法
一.测试前准备
1. 将HAKO 498型测试仪装上电池。

2. 把HAKO 498型测试仪探头接在固定盒A、B柱上。

二.测试防静电手腕方法
1.将防静电手腕的鳄鱼夹夹在测试仪器A柱或B柱上。

2.把防静电手腕戴在手腕处,要求防过敏不锈钢片紧贴皮肤面。

3.用手压下测试仪上面标有“PRESS HERE”字样的圆形不锈钢盘。

4.根据仪器三个LED灯的指示来判断防静电手腕是否有效，当“HIGH”灯亮，表示静电高,并且没有得到释放,可判定防静电手腕已经失效,不能再使用;当“LOW”灯亮,表示有较低的静电电压存在,该防静电手腕存在内阻过大或皮肤表面接触部分不充分或金属夹氧化现象,同样不可用;当“GOOD”绿灯亮时,表示静电手腕有效，可正常使用。

图示：
静电电压低 正常 静电电压高
A柱 B柱
三.对于失效防静电手腕的处理
当测试出现“HIGH”灯或“LOW”灯时,需及时更换防静电手腕,已经失效的防静电手腕必须先停用,再送修或报废。

更换新的防静电手腕,同样需测试合格后才能使用。

四、测试记录
测试防静电手腕每天测试三次,每次测试结果均需记录在《静电环测试记录表》中。

当防静电手腕不使用时无需测试。

编号： WI-008-05 一. 目的
规范防静电手腕带接地状态检测操作，确保防静电手腕带接地良好。

二.范围
公司生产部门的全部防静电手腕带。

三.测试使用工具
静电环测试仪
四. 操作步骤：
打开防静电手腕带测试仪的电池后盖，放入 9V 电池。

插入香蕉夹以便测试仪连接到地线夹。

戴上防静电手挽带，手挽带须紧贴着手腕。

将手挽带连接到地线上。

按下仪器正面的测试钮，观察发光二极管显示灯亮和听声音讯号
( 1 )若绿色“GOOD”灯亮，则防静电手挽带接地系统安全。

( 2 )若红色“LOW”灯亮，需检查手挽带与地线的电阻，当小于 800 千欧，这样会对人体安全有影响。

( 3 )若红色“HIGH”灯亮，请检查手挽带是否在手腕上戴紧，再检查手挽带与地线的导线是否断裂。

五、注意事项
1、防静电手挽带须紧贴着手腕。

2、手腕带与地线连接良好。

第1 页共1 页。
