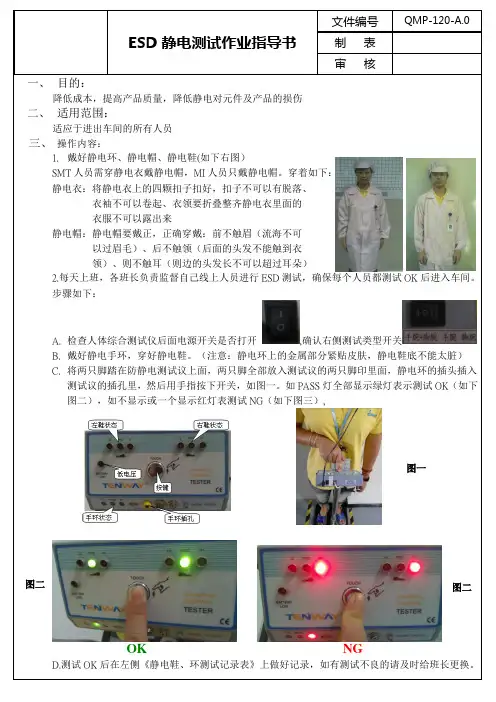

一、有线静电手环检测：
如图1所示将有线静电手环的接地线上的夹子与系统接地线上的夹子夹在一起，静电手环佩戴在手腕上，手腕带上的铁片必须紧贴着皮肤，然后将手掌平放按在手腕带测试仪上，此时看测试仪上的指示灯，如下：
（1）若“GOOD ”灯亮，且听到声音讯号，表示静电手环为合格。

（2）若“LOW ”灯亮，静电手环到地线的电阻阻值小于750K Ω,表示静电手环为不合格。

（3）若“HIGH"灯亮，检查静电手环的铁片是否是紧贴在手腕上否则静电手环接地线断，表示静电手环为不合格。

1、目的
规范防静电手环的使用，保证防静电手环可以安全有效的工作，
2、适用范围
适用于防静电手环的性能检测。

3、职责
质量管理部：负责对生产及检验辅助设备进行定期性能检测，如有不合格及时处理并更换。

质量负责人：负责防静电手环失效时处置的批准。

当发现功能检测结果不能满足规定要求时，追溯同批次使用中的手环，对其全部重新检测。

4、周期、频次
防静电手环应在每次使用前及使用后进行性能检测（如超出半年仍未使用则亦需对其进行性能检测）。

5、检查方法
5.1 外观检查：
查看防静电手环是否有破损，断裂以及接地扣处存在生锈等现象;
5.2 性能测试：
5.2.1 在测试仪的电池槽内放入9V电池。

5.2.2 插入香蕉夹以便使测试仪连接到地线夹。

5.2.3 戴上手腕带，需紧贴着手腕。

5.2.4 把地线接到手腕上。

5.2.5 按下仪器正面的测试板（如下图），可看到发光二极管显示灯亮和听到声音讯号。

5.2.6 若看到绿色“GOOD”灯亮，则接地系统安全，有声音讯号提示。

5.2.7 若红色“LOW”灯亮，需检查手腕带与地线的电阻，当小于800千欧，这样会对人体有影响。

5.2.8 若红色“HIGH”灯亮，请检查手腕带是否在手腕上戴紧，再检查手腕带与地线的电阻，确保地线无断裂。

测试板LOW灯GOOD灯HIGH灯

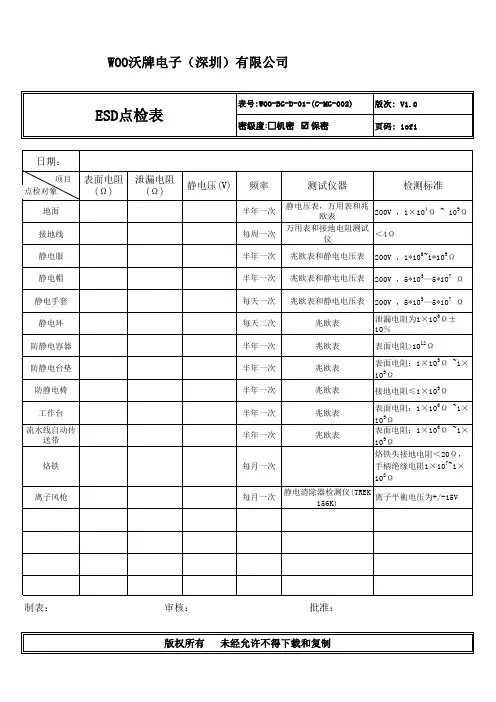

防静电手环性能检测记录表
年_____月编号:F-P14-06-FJDSH。

防静电手腕带检测规范1目的保证防静电手腕带有效工作。

2范围所有防静电手环3参考文件阻抗测试仪操作指导书4程序4.1检测环境温度：15℃~30℃湿度：30% ~70%4.2检测设备静电测量仪(型号：41201-19250)4.3检验方法4.3.1将手环带在手上，手环内的铁片紧贴皮肤。

4.3.2将静电手环插头插至静电环测试器插口中.4.3.3脚踏于地板上.4.3.4按下静电测试按钮.4.4判别方法（信号灯显示）A．FAIL HI (红):阻抗值太高,容易聚集静电.B．PASS (绿) :阻抗值未超过规格C．FAIL LO (红) :阻抗值太低,仪器可能有故障.4.5静电失效可能原因与后续处理方法：4.6记录测量结果。

4.7检验值范围<3.5x107Ω4.8检测频率4.8.1新购：IQC针对每批次来料包数抽样检验5%，4.8.2日常检验：工作前检测4.8.3抽样检验：每周抽样检验20个。

（生产线员工使用中的）静电手环、工鞋测试记录月／年部门班次姓名日期审核人手环工鞋手环工鞋手环工鞋手环工鞋手环工鞋手环工鞋手环工鞋123456789101112131415161718192021222324252627282930备注：1.合格打“√”，不合格打“×”，休息打“O ”，不需测试打“/”2.每班指派专人进行审核。

一、目的：指导防静电手环使用者正确使用和防静电手环测试好环。

二、使用范围：公司内部使用防静电手环的人员。

三、工具/设备：静电手环测试仪四、操作步骤：1、防静电手环的佩戴：1.1 防静电手环是通过静电环上接触皮肤的金属块将人体产生的静电通过防静电环引线将静电释放到大地上的，因此，正确的佩戴防静电环才能达到释放静电的目的；1.2 佩戴防静电环时，必须保证防静电手环内的金属块接触到人体皮肤，如下图所示：错误的佩戴正确的佩戴1.3 防静电手环佩戴完毕后，将连接线的鳄鱼夹夹到大地地线上，如下图所示：错误的接地方式正确的接地方式2、防静电手环的测试：2.1先用手触摸静电盒消除人体静电，如图所示：2.2 将手离开静电盒，把手环夹在静电盒上于静电地线连接，再右手按下防静电手环的测试仪如图所示：2.3将腕带扎紧手腕，手按测试仪金属触摸板，此时测试仪相应指示灯亮会亮起，测试判断方法如下：A、如果绿色“GOOD”灯亮，并伴有蜂鸣器的鸣叫，表示腕带接地系统良好；B、如果红色“LOW”灯亮，表示腕带线电阻小于800KΩ，对人体安全会产生较大影响，应立即停止使用；C、如果红色“HIGH”灯亮，检查手腕带是否扎紧，若手腕带未松脱接地线，说明接地电阻大于9.9MΩ，超出了本公司防静电电阻规定的1M-10M的范围，应停止使用；2.4测试完毕后，如测试合格，在《防静电手环测试记录表》上记录，如测试发现异常，应第一时报告上级。

五、注意事项：1、测试仪使用一段时间后，如测试时绿色“GOOD”灯亮，但不发声或声音断续、沙哑，表明测试仪电池不足，应通知上级领导或相关人员更换电池；2、当发现测试仪不能使用，应第一时间通知上级领导解决；3、静电测试仪每年必须校验一次。

静电环测试操作指引(总4页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除1 目的规范静电手环检测方法，确保公司使用的防静电设施满足ESD性能要求。

2 范围使用所有静电环测试仪的操作方法。

3 权责作业员戴上静电环作业之前，需在指定的静电环测试仪上测试合格后方可上线作业。

IPQC必需确保每个作业员佩戴静电环是有释放静电功能的，若静电环测试NG立即要求更换。

4 名词定义静电环测试仪器；测试静电手环是否合格或不合格种仪器。

有线静电手环: 为防止人体接触敏感组件而造成静电破坏,佩带于手(脚)上的防静电物品,并用一根导线连接接到大地。

5 作业内容仪器安装；打开仪器后面的电池盒，装入9V电池，盖好外壳。

将测试线插入仪器插孔中，用手按下金属圆盘检查是否安装好，若安装好指示灯亮（HIGH）。

测试方法；固定测试在确保静电手环测试仪通电情况下，先佩戴好静电环，手腕带内金属片须贴紧着手皮肤，再将静电手环的鳄鱼夹与测试仪的连接线相连，最后按下测试仪上的金属按钮2~3秒，待指示灯稳定后再判定。

（如图1，2）图1 图2移动测试（工作时的测试方法）在确保静电手环测试仪通电情况下，且在工作期间测试，先将静电环测试仪夹于静电接地在线或静电手环的鳄鱼夹上，再通知被测试人员按下测试仪上的金属按钮2~3秒，待指示灯稳定后再判定。

（如图3）图3测试判定；当测试仪上的绿色“PASS或GOOD”灯亮，且听到蜂鸣器“滴”的声音序号时，表示静电环合格；当红色“LOW或HIGH”灯亮，在确定静电手环与仪器连接好的情况下说明该静电手环已不合格要及时更换静电环，并重新测试直到更换测试合格为止，最后将测试结果记录于《静电环检查记录表》内。

静电环测试仪功能确认；静电手环功能确认用一个合格的静电环样本按标准测试方法确认，若绿色PASS或GOOD灯亮表示此仪器功能正常；若红色LOW/HIGH灯亮表示此仪器功能部正常，需停止使用并处理。

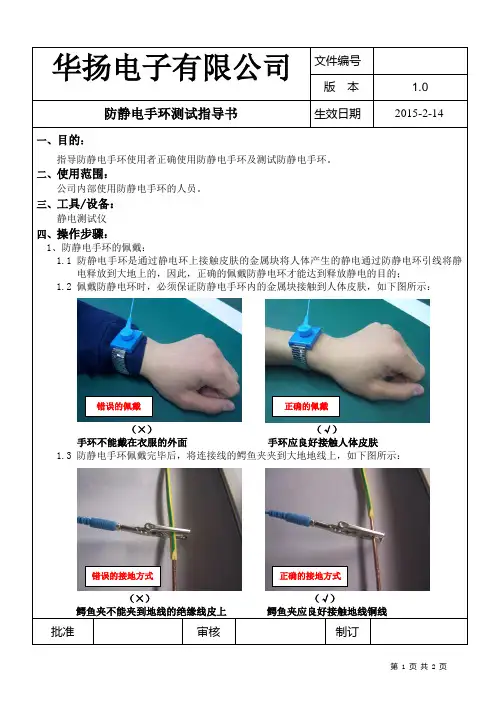

华扬电子有限公司文件编号 版 本 1.0 防静电手环测试指导书生效日期2015-2-14一、目的：指导防静电手环使用者正确使用防静电手环及测试防静电手环。

二、使用范围：公司内部使用防静电手环的人员。

三、工具/设备：静电测试仪 四、操作步骤：1、防静电手环的佩戴：1.1 防静电手环是通过静电环上接触皮肤的金属块将人体产生的静电通过防静电环引线将静电释放到大地上的，因此，正确的佩戴防静电环才能达到释放静电的目的；1.2 佩戴防静电环时，必须保证防静电手环内的金属块接触到人体皮肤，如下图所示：（×） （√）手环不能戴在衣服的外面 手环应良好接触人体皮肤1.3 防静电手环佩戴完毕后，将连接线的鳄鱼夹夹到大地地线上，如下图所示：（×） （√）鳄鱼夹不能夹到地线的绝缘线皮上 鳄鱼夹应良好接触地线铜线批准 审核 制订错误的佩戴 正确的佩戴 错误的接地方式 正确的接地方式华扬电子有限公司版本 1.0 防静电手环测试指导书生效日期2015-2-142、防静电手环的测试：2.1 将手环接地线与测试仪接地线连接或接于同一地线上，连接如下图所示：2.2 将腕带扎紧手腕，手按测试仪金属触摸板，此时测试仪相应指示灯亮会亮起，测试判断方法如下：A、如果绿色“GOOD”灯亮，并伴有蜂鸣器的鸣叫，表示腕带接地系统良好；B、如果红色“LOW”灯亮，表示腕带线电阻小于800KΩ，对人体安全会产生较大影响，应立即停止使用；C、如果红色“HIGH”灯亮，检查手腕带是否扎紧，若手腕带未松脱接地线，说明接地电阻大于9.9MΩ，超出了本公司防静电电阻规定的1M-10M的范围，应停止使用；2.3 测试完毕后，如测试合格，在《静电测试记录表》上记录，如测试发现异常，应第一时间通知上级领导，由上级领导解决。

五、注意事项：1、测试仪使用一段时间后，如测试时绿色“GOOD”灯亮，但不发声或声音断续、沙哑，表明测试仪电池不足，应通知上级领导或相关人员更换电池；2、当发现测试仪不能使用，应第一时间通知上级领导解决；3、静电测试仪每年必须校验一次。

静电环点检作业指导书1.0目的防止因静电不导通而影响或损坏电子元件或线路板，特对所使用的静电手环进行点检。

2.0范围生产线在用静电手环（有线或无线）。

3.0职责检测仪器的使用人员负责对仪器做日常保养和使用前的点检确认，发现测试异常时，应立即报告相关管理人员进行处理。

4.0定义无5.0内容5.1 点检装置：腕带测试仪。

5.2 要求所用装置应有CNAS认可的计量机构进行校准合格，每年需校准一次。

并在校准有效期内使用。

5.3 点检操作方法5.3.1有线静电手环：5.3.1.1 测试者戴上静电手环，将静电手环连线的另一端与腕带测试仪顶部的接头或插孔连接。

如静电手环连线一端为香蕉插头，插入顶部右边的插孔；如静电手环连线一端为鳄鱼夹，则夹在顶部中间的小立柱上；如静电手环连线一端为接扣，则扣在左边的扣座上。

5.3.1.2 按下测试仪上的金属测试板。

5.3.1.3 如果绿色的“PASS”（通过）灯亮，并发出“哗—”的声音，表明被测试的静电手环正常，可以使用。

5.3.1.4 如果“HI—FALL”或“LO—FALL”的灯亮，说明该静电手环已失效，须立即更换。

“HI—FALL”黄灯亮，表示静电手环是高阻值，此时不能导通静电。

“Lo—FALL”红灯亮，表示静电手环是低阻值，可能有短路的地方，此时使用不安全。

如果低电压“LO-BAT”灯亮，表示电池电压不足，此时需更换电池。

5.3.2 无线静电手环：5.3.2.1 无线静电手环的点检需要在手环的金属部位引出一根连线，连线的另一端与腕带测试仪顶部的接头或插孔连接。

5.3.2.2 其余步骤与5.3.1.2~5.3.1.4相同。

5.4 点检周期及结果处理5.4.1 点检合格的静电手环方可使用。

不合格的静电手环禁止使用。

5.4.2 静电手环的点检根据使用频率每个星期至少进行2次。

并记录在“静电手环点检测试记录表”中，点检记录保存至少1年。

5.4.3 新购回的须经点检合格后方能提供使用。

深圳市小超人通讯科技有限公司
防静电手腕测试方法
一.测试前准备
1. 将HAKO 498型测试仪装上电池。

2. 把HAKO 498型测试仪探头接在固定盒A、B柱上。

二.测试防静电手腕方法
1.将防静电手腕的鳄鱼夹夹在测试仪器A柱或B柱上。

2.把防静电手腕戴在手腕处,要求防过敏不锈钢片紧贴皮肤面。

3.用手压下测试仪上面标有“PRESS HERE”字样的圆形不锈钢盘。

4.根据仪器三个LED灯的指示来判断防静电手腕是否有效，当“HIGH”灯亮，表示静电高,并且没有得到释放,可判定防静电手腕已经失效,不能再使用;当“LOW”灯亮,表示有较低的静电电压存在,该防静电手腕存在内阻过大或皮肤表面接触部分不充分或金属夹氧化现象,同样不可用;当“GOOD”绿灯亮时,表示静电手腕有效，可正常使用。

图示：
静电电压低 正常 静电电压高
A柱 B柱
三.对于失效防静电手腕的处理
当测试出现“HIGH”灯或“LOW”灯时,需及时更换防静电手腕,已经失效的防静电手腕必须先停用,再送修或报废。

更换新的防静电手腕,同样需测试合格后才能使用。

四、测试记录
测试防静电手腕每天测试三次,每次测试结果均需记录在《静电环测试记录表》中。

当防静电手腕不使用时无需测试。
