Q/DFCV
东风前顶自卸车液压件
东风汽车有限公司技术标准化委员会发布
目次
前言
本标准按GB/T 1.1-2009给出的规则起草。
本标准由东风汽车有限公司东风商用车技术中心提出。
本标准由东风汽车有限公司东风商用车技术中心开发管理部归口。
本标准由东风汽车有限公司东风商用车技术中心商品开发部负责解释。
本标准起草单位：东风汽车有限公司东风商用车技术中心商品开发部车型开发二室。
本标准参加起草单位：东风汽车有限公司商用车制造技术部专用车技术科、东风汽车贸易公司、十堰市驰田汽车有限公司、湖北神河汽车改装（集团）有限公司、湖北神鹰汽车有限责任公司、东风特汽（十堰）专用车有限公司、东风专用汽车有限公司。
本标准主要起草人：赵晶、严利群、唐全丰、徐洪波、杜红雷、闫伟伟、张祖明、王民、许建、费云峰、孟国平、夏路、杨帆、江坤等。
东风前顶自卸车液压件
1 适用范围
本标准规定了液压油缸、液压油箱、液压换向阀、液压油泵、液压油管的要求、试验方法、检验规则、标志、包装、运输与贮存。
本标准界定了自卸车液压件的相关术语。
本标准适用于东风汽车有限公司委改的前顶自卸车液压件。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 985 气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式及与尺寸
GB/T 2828.1 计数抽样检验程序第1部分:按接收质量限检索的逐批检验抽样计划
JB/T 5943 工程机械焊接件通用技术条件
JB/T 7041 液压齿轮泵
JB/T 10205 液压油缸
QC/T 222 自卸汽车通用技术条件
QC/T 223 自卸汽车性能试验方法
QC/T 460 自卸汽车液压油缸技术条件
QC/T 461 自卸汽车换向阀技术条件
QC/T 484 汽车油漆涂层
QC/T 572 汽车清洁度工作导则测定方法
QC/T 625 汽车用涂镀层和化学处理层
QC/T 825 自卸汽车液压系统技术条件
QC/T 29104 专用汽车液压系统液压油固体污染度限值
EQY-2 东风载货汽车油漆涂层质量标准
3 液压油缸的技术要求及主要规格
3.1 相关术语：
额定压力：能连续使用的最高压力。
泄油：从液压元件中的通道（或管道），向油箱或集流器等返回的油液或这种油液返回现象。
漏油：从正常状态下应该密封的部位流出来的少量油液。
油口，连接口：元件上传导流体的通道的开口处。
TG缸的闭合尺寸：指油缸压缩到极限位置时，上下支耳的中心距。
TG缸的最小安装尺寸：指油缸安装时，不会对油缸的性能产生影响的最小上下支耳的中心距。
3.2技术要求。
3.2.1 液压油缸的型号命名规则
3.2.1.1级数代号
表示液压油缸的伸出级数，用一位阿拉伯数字1、2、3……表示，1级可省略不写。
3.2.1.2液压油缸的类别代号
液压油缸的类别代号用两位大写汉语拼音字母表示，液压油缸的类别代号见表1。
代号类别代号类别
ZG 单作用柱塞式液压油缸SG 双作用单活塞式液压油缸
HG 单作用活塞式液压油缸MG 末级双作用伸缩式套筒液压油缸
TG 单作用伸缩式套筒液压油缸
3.2.1.3压力等级代号
压力等级代号用一位大写汉语拼音字母组成，单位为MPa，压力等级代号见表2。
代号 D E F G
压力等级10 16 20 25
3.2.1.4缸径
活塞缸缸径指缸的内径，柱塞缸缸径指柱塞直径，套筒缸缸径指伸出第一级套筒直径，单位为mm。
3.2.1.5 行程
行程指油缸完全伸出后的总行程，单位为mm。
3.2.1.6连接和安装方式代号
连接和安装方式代号由两位大写汉语拼音字母组成，第一位字母表示上部安装方式，第二个字母表示下部安装方式，具体代号见表3。
3.2.1.7厂商代号
厂商代号由两位大写汉语拼音字母组成，具体代号见附录H。
3.2.1.8序列号
序列号由1、2、3、4…A、B、C…依次使用。
注：厂商代号、序列号为订货用代号。
3.2.2 液压油缸的技术要求
3.2.2.1液压油缸装配
3.2.2.1.1液压油缸元件须经质量检验部门检查合格后方能进行装配使用，不得使用有缺陷及超过有效使用期限的密封件。
3.2.2.1.2液压油缸元件装配前必须清洗干净，不应带有任何杂物（如铁屑、毛刺、纤维状杂质等）。
3.2.2.1.3装配后应保证液压油缸运动自如，所有对外连接螺纹、油口边缘等无损伤。
3.2.2.1.4液压油缸所有外露油口应用堵塞封口。
3.2.2.1.5液压油缸上顶轴须采用自锁螺母。
3.2.2.2 清洁度要求
3.2.2.2.1所有零部件从制造到安装过程的清洁度指标值应满足表4的规定。
3.2.2.2.2液压油缸内液压油固体污染度限值应符合QC/T 29104的规定。
3.2.2.3液压油缸焊接质量应符合JB/T 5943的规定。
3.2.2.4液压油缸表面镀层应符合QC/T 625的规定。
3.2.2.5当使用内置缓冲器时，液压油缸末端挡块的设计应考虑负载减速的影响。
3.2.2.6行程长度公差
液压油缸的行程长度公差应符合表5的规定。
3.2.2.7 油漆
液压油缸外露非加工表面应按EQY-2中QC-4中的规定涂漆，颜色为海狼兰或黑色。
3.2.2.8液压油缸应能在-40℃～70℃的环境温度下正常工作。
3.2.2.9 密封及泄漏要求
3.2.2.9.1密封件的耐温范围须达到：-40℃～110℃。
3.2.2.9.2液压油缸在进行耐压试验时，不得产生松动、永久变形、零件损坏和外渗漏等异常现象；
3.2.2.9.3液压油缸在耐压性能试验后，应不得出现脱节、失效现象；
3.2.2.9.4在进行外渗漏试验时，结合面出不得有外渗漏现象；
3.2.2.9.5在进行内渗漏试验及耐压试验时，液压油缸不得有外渗漏现象；
3.2.2.10限位阀固定支架布置在油口下方120mm处；
3.2.2.11油缸上下支座必须设置滑脂嘴。
3.3液压油缸的试验及检验。
3.3.1 液压油缸的试验方法
3.3.1.1试验条件
3.3.1.1.1油温：
a)进行出厂试验和型式试验中的耐久试验时，进入被试液压油缸的油液温度为15℃~55℃。
b)进行型式试验时，进入被试液压油缸的油温为50℃±5℃。
3.3.1.1.2粘度：
在液压油温度为50℃时，其运动粘度为17×10-6m2/S~43×10-6m2/S。
3.3.1.1.3过滤精度：
液压油的过滤精度不得低于25μm。
3.3.1.1.4试验用仪器、仪表精度：
试验用仪器、仪表精度应符合表6的规定。出厂试验时不得低于C级测量精度，型式试验时不得低于B级测量精度。

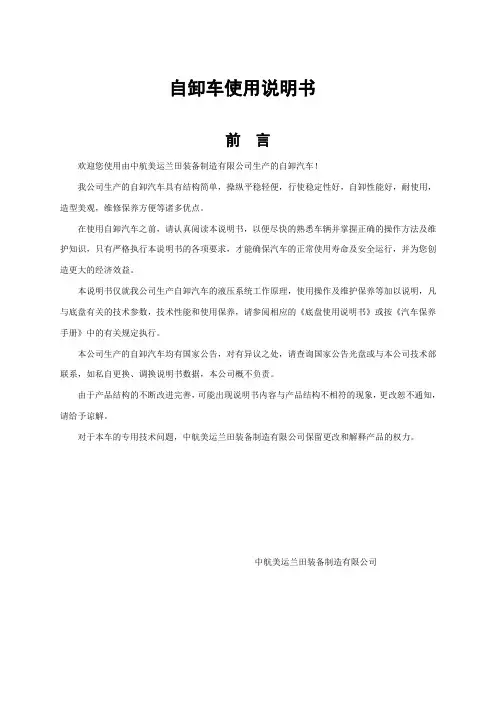

自卸车使用说明书 前言 欢迎您使用由中航美运兰田装备制造有限公司生产的自卸汽车！ 我公司生产的自卸汽车具有结构简单，操纵平稳轻便，行使稳定性好，自卸性能好，耐使用，造型美观，维修保养方便等诸多优点。 在使用自卸汽车之前，请认真阅读本说明书，以便尽快的熟悉车辆并掌握正确的操作方法及维护知识，只有严格执行本说明书的各项要求，才能确保汽车的正常使用寿命及安全运行，并为您创造更大的经济效益。 本说明书仅就我公司生产自卸汽车的液压系统工作原理，使用操作及维护保养等加以说明，凡与底盘有关的技术参数，技术性能和使用保养，请参阅相应的《底盘使用说明书》或按《汽车保养手册》中的有关规定执行。 本公司生产的自卸汽车均有国家公告，对有异议之处，请查询国家公告光盘或与本公司技术部联系，如私自更换、调换说明书数据，本公司概不负责。 由于产品结构的不断改进完善，可能出现说明书内容与产品结构不相符的现象，更改恕不通知，请给予谅解。 对于本车的专用技术问题，中航美运兰田装备制造有限公司保留更改和解释产品的权力。 中航美运兰田装备制造有限公司
警示：遵守安全操作规程是预防事故的最好办法！ 1、汽车不允许超载！ 2、在车厢举升和降落的整个过程中，操作者不要离开操纵装置。 3、举起车厢进行车辆维修前，应支撑好副车架上的车厢安全撑杆。 4、不得将升降手柄置于“举升”或“中停”的情况下行驶； 5、汽车满载时，严禁高速下坡或突然停车。 6、卸货时要注意车厢后门板是否打开，在打开门板时一定要注意安全！ 7、不得在虚土路面上进行举升操作。 8、不得在侧倾路面上进行举升操作。 9、严禁车厢在举升状态下行驶。 10、不得采用惯性“闪”车厢的方式进行倾卸黏性货物，否则会造成拉杆弯曲或油缸及其它部件损坏。 11、使用侧翻自卸车的用户注意，在举升前必须将另一侧的翻转销轴全部拔出，否则会造成自卸车的严重损坏。 12、限位气阀是控制举升角度的，出厂前已调整好，不得擅自调整调节螺栓。 为了您的利益，在使用前请认真阅读使用说明书，因不正当操作引起的故障，我公司只为您提供有偿服务。
大型矿用自卸车静液压传动系统设计设计
第1章绪论 1．1 大型矿用电动轮自卸车的现状及发展 自1963年由美国Unit-Rig公司G.E公司合作研制出世界上第一台装载质量问77t矿用电动轮自卸车以来，经过多年的不断完善和大量新技术、新材料、新工艺的采用，重型矿用电动轮自卸车作为汽车中的新品种已发展成熟，已经有108t、154t、170t、280t等多个系列。它是目前过内外大型露天矿普通采用的高效运输设备，已占有大份额市场。国内矿用电动轮自卸车在我国大型露天矿山的使用始于70年代中期，使用单位主要分布在煤炭、冶金等行业，其装载质量主要为108t和154t两种。国外生产重型矿用自卸车的主要厂家有：小松矿用设备公司、尤克里德-日产公司、卡特彼勒、利勃海尔公司等，其共同特点是：车型全系列、部件专业化、有完整的配套体系。我国重型矿用电动轮自卸车的生产厂商主要有三家：湘潭电机厂、本溪重型汽车厂和常州冶金机械厂。湘潭电机厂生产的自卸车经过不断改进和完善，吸收国外技术的基础上已经形成了几个系列，辽宁本溪重型汽车厂由于多种原因现已停产，江苏常州冶金机械厂主要与美国Unit-Rig公司合作生产Mark-36型154t矿用电动轮自卸车。 目前重型矿用电动轮自卸车驱动的传动方式都是采用交-直流传动，由柴油机带动发电机发出三相中频交流电，经外部整流装置整流变成直流电后输往汽车后桥两侧的直流牵引电机，以驱动汽车行驶。举升和转向采用液压系统，有两种形式：常流式和常压式，转向系统均采用动力转向，举升系统才采用侧置式双缸三级双作用油缸外置于车架两侧。电传动系统是由发电机、牵引电机、和电控制三大部分组成，其主要满足恒功控制的要求。驱动形式通常都采用4×2后轴驱动。 重型矿用电动轮自卸车的发展趋势主要是三点： 1. 大型化。促使矿用电动轮自卸车朝大型化方向发展的动因主要有两个：一是大型露天矿山开采的需要，二是大型机械传动自卸车的发展。随着大型矿山的发展和开采运输量的增大，为了提高运输效率、降低成本，许多大型矿山都倾向于采用大吨位矿用自卸车，这促使许多制造厂家相继研制开发出大吨位矿用电动轮自卸车一满足矿山用户的需要。高速发展的电子技术、控制技术和新型电子元器件的出现、大功率车用柴油机的问世、高负荷大型轮胎材料的研制成功及相关技术的解决和发展又为矿用电动轮自卸车的大型化铺平了道路。因此，矿用电动轮自卸车的大型化已经成为许多制造厂家为开拓市场吸引更多客户而普遍采用的一种竞争策略。 2．计算机控制和大量新的电控元器件的使用。80年代中后期开始，计算机控制技术已经逐步用于矿用电动轮自卸车的车速自动调节、柴油机燃油喷射及整车的故障分析诊断等领域。随着计算机技术、通信技术、传感器技术等的进一步发展，计算机控制技术将在矿用电动轮自卸车的许多方面得到应用，从而减轻驾驶员和矿山维护人员的劳动强度，提高电动轮自卸车的自动化程度和劳动生产率，使其性能和工作可靠性将得到进一步的提高。随着交流变频调速
自卸车设计说明书 一、设计输入： 整车型号 轴距:4250+1350mm; 载质量:65t；厢体质量：5t;整备质量：15.79t；容积：22m3 举升型式：前顶四级缸举升形式。 二、整车布置： 见图1 布置型式：油缸上支座固定在前板上（见图1） 经过作图2得出，车箱内长为6000mm，举升48°后板离地高度为444mm。 图2 三、方案计算说明 1、分析整车爬坡时是否存在后翻的可能性（见图3） 通过得知满载最大爬坡度35％，经计算坡度等于19.3°。经过作图得知，在坡度为19.3°的坡上货物重心在后轮与地面支撑点之前，故车辆满载爬19.3°的坡时不会后翻。 图3 2、选用柳汽前举升四级缸4TG-E185×4650，该油缸参数为：额定压力 为 16MPa，工作容积为82.4L，总行程为4650mm，油缸各级杆径分别为185 mm、160 mm、135 mm、110 mm，在额定压力16MPa下油缸推力分别为43 t、32t、22.9t、15.2t 油缸受力见图4，F为油缸推力，G为车箱自重加货物后的总质量 根据力矩平衡可以得出，如果要顺利举升货物必须满足以下公式：
F ×b ＞ G ×a 图4 表1（载重65t ） 表2（载重80t ） 故：满足F 4×b 4＞G ×a 4 3.系统压力计算 根据油缸所需推力及活塞杆的截面积，可以得出油缸的内压力： 载重65t 情况下： 载重80t 情况下： 4. 选用CB-J2100型油泵，该油泵参数为：额定转速为2300转/分，额定压力为20MPa ，驱动功率为66.28kW ，液压系统容积效率通常取0.9，校核举升时间 油缸举升所需时间：88.239.060 100 2300104.823 =???= t 秒 5. 传动轴的计算 根据9550 T n P ?= 可以得出油泵额定压力（20 MPa ）时所需的扭矩： 2772300 82.6695509550=?=?=n P T N ·M 油泵在20MPa 额定工作时所需的扭矩为277N ·M ； 选用取力器为QH50，输出额定扭矩为500N ·M ；
目录 第1章绪论 (3) 1.1 课题的提出 (3) 1.2 专用汽车设计特点 (5) 1.3课题的实际意义 (6) 1.4 国内外自卸汽车的发展概况 (7) 第2章轻型自卸车主要性能参数的选择 (10) 2.1整车尺寸参数的确定 (10) 2.2质量参数的确定 (10) 2.3其它性能参数 (12) 2.4本章小结 (12) 第3章自卸车车厢的结构与设计 (13) 3.1 自卸汽车车厢的结构形式 (13) 3.1.1车厢的结构形式 (13) 3.1.2车厢选材 (14) 3.2车厢的设计规范及尺寸确定 (14) 3.2.1车厢尺寸设计 (15) 3.2.2车厢内框尺寸及车厢质量 (16) 3.3车厢板的锁启机构 (17) 3.4 本章小结 (17) 第4章自卸举升机构的设计 (18) 4.1自卸举升机构的选择 (18) 4.1.1举升机构的类型 (18) 4.1.2自卸汽车倾卸机构性能比较 (21) 4.2举升机构运动与受力分析及参数选择 (23) 4.2.1机构运动分析 (23) 4.2.2举升机构受力分析与参数选择 (24)
4.3本章小结 (26) 第5章液压系统设计 (27) 5.1液压系统工作原理与结构特点 (27) 5.1.1工作原理 (27) 5.1.2液压系统结构布置 (28) 5.1.3 液压分配阀 (28) 5.2油缸选型与计算 (29) 5.3油箱容积与油管内径计算 (30) 5.4取力器的设计 (31) 5.5本章小结 (32) 第6章副车架的设计 (33) 6.1副车架的截面形状及尺寸 (33) 6.2副车架前段形状及位置 (33) 6.2.1 副车架的前端形状及安装位置 (33) 6.2.2 纵梁与横梁的连接设计 (35) 6.2.3 副车架与主车架的连接设计 (36) 6.3副车架主要尺寸参数设计计算 (37) 6.3.1副车架主要尺寸设计 (37) 6.3.2副车架的强度刚度弯曲适应性校核 (37) 6.4本章小结 (44) 结论 (45) 参考文献 (46) 致谢 (47)
第1章绪论 1．1 大型矿用电动轮自卸车的现状及发展 自1963年由美国Unit-Rig公司G.E公司合作研制出世界上第一台装载质量问77t矿用电动轮自卸车以来，经过多年的不断完善和大量新技术、新材料、新工艺的采用，重型矿用电动轮自卸车作为汽车中的新品种已发展成熟，已经有108t、154t、170t、280t等多个系列。它是目前过内外大型露天矿普通采用的高效运输设备，已占有大份额市场。国内矿用电动轮自卸车在我国大型露天矿山的使用始于70年代中期，使用单位主要分布在煤炭、冶金等行业，其装载质量主要为108t和154t两种。国外生产重型矿用自卸车的主要厂家有：小松矿用设备公司、尤克里德-日产公司、卡特彼勒、利勃海尔公司等，其共同特点是：车型全系列、部件专业化、有完整的配套体系。我国重型矿用电动轮自卸车的生产厂商主要有三家：湘潭电机厂、本溪重型汽车厂和常州冶金机械厂。湘潭电机厂生产的自卸车经过不断改进和完善，吸收国外技术的基础上已经形成了几个系列，辽宁本溪重型汽车厂由于多种原因现已停产，江苏常州冶金机械厂主要与美国Unit-Rig公司合作生产Mark-36型154t矿用电动轮自卸车。 目前重型矿用电动轮自卸车驱动的传动方式都是采用交-直流传动，由柴油机带动发电机发出三相中频交流电，经外部整流装置整流变成直流电后输往汽车后桥两侧的直流牵引电机，以驱动汽车行驶。举升和转向采用液压系统，有两种形式：常流式和常压式，转向系统均采用动力转向，举升系统才采用侧置式双缸三级双作用油缸外置于车架两侧。电传动系统是由发电机、牵引电机、和电控制三大部分组成，其主要满足恒功控制的要求。驱动形式通常都采用4×2后轴驱动。 重型矿用电动轮自卸车的发展趋势主要是三点： 1. 大型化。促使矿用电动轮自卸车朝大型化方向发展的动因主要有两个：一是大型露天矿山开采的需要，二是大型机械传动自卸车的发展。随着大型矿山的发展和开采运输量的增大，为了提高运输效率、降低成本，许多大型矿山都倾向于采用大吨位矿用自卸车，这促使许多制造厂家相继研制开发出大吨位矿用电动轮自卸车一满足矿山用户的需要。高速发展的电子技术、控制技术和新型电子元器件的出现、大功率车用柴油机的问世、高负荷大型轮胎材料的研制成功及相关技术的解决和发展又为矿用电动轮自卸车的大型化铺平了道路。因此，矿用电动轮自卸车的大型化已经成为许多制造厂家为开拓市场吸引更多客户而普遍采用的一种竞争策略。 2．计算机控制和大量新的电控元器件的使用。80年代中后期开始，计算机控制技术已经逐步用于矿用电动轮自卸车的车速自动调节、柴油机燃油喷射及整车的故障分析诊断等领域。随着计算机技术、通信技术、传感器技术等的进一步发展，计算机控制技术将在矿用电动轮自卸车的许多方面得到应用，从而减轻驾驶员和矿山维护人员的劳动强度，提高电动轮自卸车的自动化程度和劳动生产率，使其性能和工作可靠性将得到进一步的提高。随着交流变频调速技术的发展和大功率逆变器的问世，重型矿用电动轮自卸车已开始采用交-交传动。 3．整车性能和工作可靠性进一步提高。目前国内外许多厂家已将大量先进的设计方法和成熟的分析软件应用在矿用电动轮自卸车的前后桥悬架系统、车
Q/DFCV 东风前顶自卸车液压件 东风汽车有限公司技术标准化委员会发布
目次
前言 本标准按GB/T 1.1-2009给出的规则起草。 本标准由东风汽车有限公司东风商用车技术中心提出。 本标准由东风汽车有限公司东风商用车技术中心开发管理部归口。 本标准由东风汽车有限公司东风商用车技术中心商品开发部负责解释。 本标准起草单位：东风汽车有限公司东风商用车技术中心商品开发部车型开发二室。 本标准参加起草单位：东风汽车有限公司商用车制造技术部专用车技术科、东风汽车贸易公司、十堰市驰田汽车有限公司、湖北神河汽车改装（集团）有限公司、湖北神鹰汽车有限责任公司、东风特汽（十堰）专用车有限公司、东风专用汽车有限公司。 本标准主要起草人：赵晶、严利群、唐全丰、徐洪波、杜红雷、闫伟伟、张祖明、王民、许建、费云峰、孟国平、夏路、杨帆、江坤等。
东风前顶自卸车液压件 1 适用范围 本标准规定了液压油缸、液压油箱、液压换向阀、液压油泵、液压油管的要求、试验方法、检验规则、标志、包装、运输与贮存。 本标准界定了自卸车液压件的相关术语。 本标准适用于东风汽车有限公司委改的前顶自卸车液压件。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB 985 气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式及与尺寸 GB/T 2828.1 计数抽样检验程序第1部分:按接收质量限检索的逐批检验抽样计划 JB/T 5943 工程机械焊接件通用技术条件 JB/T 7041 液压齿轮泵 JB/T 10205 液压油缸 QC/T 222 自卸汽车通用技术条件 QC/T 223 自卸汽车性能试验方法 QC/T 460 自卸汽车液压油缸技术条件 QC/T 461 自卸汽车换向阀技术条件 QC/T 484 汽车油漆涂层 QC/T 572 汽车清洁度工作导则测定方法 QC/T 625 汽车用涂镀层和化学处理层 QC/T 825 自卸汽车液压系统技术条件 QC/T 29104 专用汽车液压系统液压油固体污染度限值 EQY-2 东风载货汽车油漆涂层质量标准 3 液压油缸的技术要求及主要规格 3.1 相关术语： 额定压力：能连续使用的最高压力。 泄油：从液压元件中的通道（或管道），向油箱或集流器等返回的油液或这种油液返回现象。 漏油：从正常状态下应该密封的部位流出来的少量油液。 油口，连接口：元件上传导流体的通道的开口处。
摘要 大型矿用自卸车是现代矿山企业重要的运输工具之一，目前普遍使用的是大型电动轮自卸车，已暴露出其体积庞大、重量大、故障率高等缺点。由于静液压传动具有工作平稳、冲击小、重量轻、无级调速及调速范围大、易于实现自动化、在恶劣工作条件下相对电传动性能更可靠等优点，近年来发展迅速，已受到车辆传动领域的广泛重视。在分析了矿用电动轮自卸车电动轮传动型式、工作条件及负载变化后，参考由湘潭电机集团有限公司生产的108t电动轮自卸车，结合静液压传动的优点，设计了大型矿用自卸车的静液压传动系统，驱动是由四个液压马达输出扭矩驱动车辆的四轮驱动型式，采用双泵供油的闭式变量系统；鉴于转向和举倾不同时发生，在设计中采用举倾时双泵合流的供油方式，从而充分利用了发动机功率，减少了能量损耗；同时还对大型矿用自卸车的制动性能进行了分析，能够满足其制动要求。 关键词：矿用自卸车；电动轮自卸车；静液压传动
Abstract Large mining dump truck is one of the modern mining enterprises an important means of transportation, the popular use of large electric wheel dump truck, has exposed its huge size, heavy weight, high rate of breakdown. Because of the hydrostatic transmission with stable, the impact of small, light weight, stepless speed regulation and wide range of speed regulation, easy to realize automation, relative in the harsh working conditions of electric transmission more reliable performance and other advantages, the rapid development in recent years, has received wide attention in the field of automobile transmission. In the analysis of the electric wheel dump truck electric wheel drive type, working conditions and load changes, reference produced by Xiangtan Electric Group Co., Ltd. 108t electric wheel dump truck, combining the advantages of the design of the hydrostatic transmission, large mining dump truck hydrostatic transmission system, drive four wheel drive type consists of four hydraulic motor output torque to drive the vehicle, using closed variable system with double pump oil; in view of steering and lift does not occur at the same time, the supply mode of lift double pump confluence in the design, so as to make full use of the engine power, reduce energy loss; also the braking performance for large dump truck is analyzed, can meet the braking requirements. Keywords: dump truck; electric wheel dump truck; hydrostatic transmission
前举式自卸车液压系统安装调试细则 一、液压系统的组成 自卸车液压系统一般由以下零部件组成： 取力传动轴、齿轮泵、齿轮泵固定支架、进出油口、低压进油管、高压油管、气控换向阀、液压举升油缸、液压油箱、手控阀、限位阀、安全溢流阀、单向阀、气管、管接头和各种紧固件等。 各零部件连接图
前举式自卸车液压原理图 1油箱2液压泵3液压举升阀（含溢流阀） 4举升油缸5限位阀 6 气控阀 二、安装前的准备 1、认真阅读车辆液压系统安装技术资料，不明确的事项与技术人员勾通； 2、发动车辆，接通取力器，判断取力器旋转方向是否与技术资料提
供的旋向相符合；（注意：从车辆后方往前看，取力器逆时针方向旋转为右旋，相反为左旋。） 3、检查取力器法兰盘连接孔是否与技术资料规定的取力传动轴法兰盘连接孔相符合； 4、根据技术资料的规定准备好液压系统零部（组）件。 三、安装指南 1、安装传动轴和连接紧固件 用高强度螺栓将传动轴固定在取力器上,确保连接可靠,无松动、干涉现象。注意：一定要安装弹簧垫圈，螺栓拧紧力矩约20Nm。完成后检验，作好标记。 2、安装齿轮泵进出油口 根据齿轮泵上的标识安装O形密封圈、进出油口，确保连接可靠、密封可靠。 3、安装齿轮泵固定支架 根据传动轴的长度和底盘情况，确定齿轮泵固定支架的安装位置，并在底盘车架纵梁侧面配钻固定支架安装孔；安装并紧固齿轮泵固定支架，装配好齿轮泵并紧固，确保连接可靠，无松动现象。
注：齿轮泵上螺栓拧紧力矩约50Nm；底盘车架纵梁上螺栓拧紧力矩约115Nm；齿轮泵与传动轴之间的安全间隙控制在5mm左右。完成后检验，作好标识。 4、布置高低压油管 根据技术资料规定的高低压油管规格，安装并拧紧高低压油管，管路沿途用管卡固定，确保管路畅通，油管不晃动，不与其它零部件发生干涉。 注意：高压油管接头拧紧力矩约为75Nm，低压油管紧固前需绕缠生胶带或涂密封胶。完成后检验。 5、布置气压管路 按技术要求选择相应规格的气管，按气控原理图和底盘空间合理布置管路，并作好标识。
自卸车安全操作规程说明-制度大全 自卸车安全操作规程说明之相关制度和职责，1、自卸车应与挖掘机或装载机配合工作,行车前应检查水温,待水温升至45℃再起步。2、起步前先察看车斗举升开关或操作杆是否在断开位置,同时观察道路是否畅通并发出开车信号,以一挡起步。再从... 1、自卸车应与挖掘机或装载机配合工作,行车前应检查水温,待水温升至45℃再起步。 2、起步前先察看车斗举升开关或操作杆是否在断开位置,同时观察道路是否畅通并发出开车信号,以一挡起步。再从倒车镜或驾驶室后窗查看确定车斗无异常后,方可换二挡、三挡进入正常行驶。 3、行驶中应根据路面变化及时选择合适挡位,避免发动机长时间超负荷运转,还应通过车身摇摆程度和发动机声音变化来判断车斗与物料是否有异常情况。 4、自卸车的装载应控制在额定量之内。由于常在施工现场行驶,有时路况很差,如果超载会使钢板、大梁、轮轴等部件过早损坏,同时也会因车辆惯性增大、制动性能下降而引发事故。 5、自卸车经常不分昼夜地用于短距离施工运输,因而倒车次数多。为此,倒车最好有专人指挥,司机也应选好倒车位置,以免发生碰撞或危及他人安全。 6、严禁车斗内带人或客货混装,行驶中不准任何人上下车或进行润滑调整工作。 7、只有在自卸车停稳并加以制动后,才允许装料。装料时,升起的挖斗或铲斗不准在自卸车驾驶室上方越过,以确保人员安全。倒料时动作应柔和平稳,并尽量靠近车斗。切忌野蛮装车,以免砸坏车斗。装载1吨以上大石块时,要用吊车吊装,并注意均匀安放,必要时另加固定,以免石块偏装或滚动而造成翻车。 8、装运水泥砂浆等稀状物料时,应根据道路平整程度来决定装载量,一般不超过额定的4/5,以防通过不平地段时发生倾覆事故。 9、卸料时,司机应从后窗观看,若车斗升起时,发生一边车轮下沉并使车身侧倾的现象,则应立即落下车斗,移位再卸。 10、在坡道卸料时,自卸车应车头朝下、顺坡停放,并在有人指挥下,才可升起车头倒料,禁止在横坡上卸料,以防翻车。 11、向坑壕边倒料时,应设安全挡块。自卸车离挡块10m处减速,并缓行至挡块处停住,再升起车斗倒料。若装运粘性物料,容易粘附在车斗上而难以倒净时,则应由人工协助铲除,不准用急刹车的惯性来倒料,以免发生事故,每天下班后要及时用水将斗壁上的粘附物冲刷干净。12、卸料时要注意上方是否有输电线路通过,若车斗升起不能与输电线保持足够的安全距离,司机有权拒绝作业并向上级报告。在兰新铁路复线工程中,有辆黄河自卸车卸料时,升起的车斗不慎与10KV高压线相擦,司机当即触电身亡。 13、途中若因道路不平致使方向失灵,或一侧钢板断裂而车身倾斜时,不可强行继续行驶,应在有人指挥或作应急修理后,方可重新启动。 14、自卸车涉过积水路段,要用低速挡行驶一段距离,并轻踩制动来消除制动鼓内的积水(冬天还可能有薄冰),才能防止因摩擦片打滑而失去制动能力,并影响行车安全。 15、自卸车排成纵列行驶时,要同前车保持10m左右的间距,冰雪路面还应适当加大。 16、临时停车可将变速杆置于空挡,同时作好制动。若临时停车时间较长,则应熄火,以免浪费燃油并加剧机件磨损。停车要选择合适地点,不要在坡道上停车。收工回来应将车停放在干
一、操作说明 一、自卸车使用须知 遵守安全操作规程是预防事故的最好办法！ 1、汽车不允许超载！ 2、在车厢举升和降落的整个过程中，操作者不要离开操纵装置。 3、举起车厢进行车辆维修前，除了支撑好副车架上的车厢安全撑杆外，还一定要在地面上竖起至少一根辅助支撑杆来撑住车厢。 4、不得将升降手柄置于“举升”或“中停”的情况下行驶； 5、汽车满载时，严禁高速下坡或突然停车。 6、卸货时要注意车厢后栏板是否打开，在打开栏板时一定要注
意安全！ 7、不得在虚土路面上进行举升操作。 8、不得在侧倾路面上进行举升操作。 9、严禁车厢在举升状态下行驶。 10、不得采用惯性“闪”车厢的方式进行倾卸黏性货物，否则会造成拉杆弯曲或油缸及其它部件损坏。 11、使用侧翻自卸车的用户注意，在举升前必须将另一侧的翻转销轴全部拔出，否则会造成自卸车的严重损坏。 为了您的利益，在使用前请认真阅读使用说明书，因不正当操作引起的故障，我公司只为您提供有偿服务。 二、选择合理的车型 尊敬的用户，我公司郑重提示，请您根据使用地点、倾卸货物、道路状况等条件选择合理的车型。 1、厢长6m以下的4×2/6×4自卸车为工程自卸，可以在等级 公路、矿区道路、建筑工地等道路状况下使用，适合运送砂石、土方、煤炭等松散货物。 2、厢长6m以下的4×2/6×4自卸车需运输矿石等松散货物密度较大时必须选择矿运自卸车。可以在等级公路、矿区道路、建筑工地等道路状况下使用。（图1为矿运自卸车） 3、厢长6m至7.2m的6×4/8×4自卸车为公路自卸，可以在等级公路、建筑工地等道路状况下使用，适合运送砂石、土方、煤炭等
松散货物。 4、厢长7.6m以上的8*4自卸车为拉煤专用自卸，可以在等级公路上使用，适合运送煤炭等低密度松散货物。 5、当长期在低温条件下使用时，请选择带有底板加热功能的自卸车。 图1矿运自卸车 三、自卸车上装结构简述 自卸车上装主要由副车架、车厢、液压倾卸机构及其附件组成。 车厢包括前板、后板、侧板、底架；液压倾卸机构包括传动轴、油泵、举升阀、液压油缸、操纵装置、限位装置、油箱及管路、倾卸机构；附件包括稳定机构、防摇摆机构，后门启闭机构，备轮升降机构、防护装置等。发动机的动力由变速器、取力器输出，经传动轴驱动油泵，泵出的液压油经过分配阀进入液压缸，在液压缸的推动下，车箱完成举升倾卸货物。
通过I S O9001质量管理体系认证FY20A型液压翻斗车 使 用 说 明 书 徐州天晟工程机械制造有限公司 地址：徐州市睢宁县景湖工业园红杉树路18号
第一章：主要性能参数 (3) 第二章：用途和特点 (4) 第三章：新车使用注意事项 (5) 第四章：车辆驾驶 (6) 第五章：结构与调整 (8) 第六章：车辆的保养 (11) 第七章：一般故障及原因分析 (15)
元昌牌FY20型系列2吨翻斗车是全国统型产。为满足用户要求，多年来不断改进，近又采取合理调整轴荷分配、调整变速器速比、减轻自重等措施，进一步提高了产品性能；新增翻斗回位装置和新型座椅，改善驾驶员的劳动条件，增加舒适感。为了适应用户需要，我厂还生产FC10A,FC15型，FY15,FY20,FY30型液压翻斗车，装有电启动，照明灯，灯光信号和驾驶蓬等设施。 本说明说简要地叙述了元昌牌FY20A型翻斗车主要总成的结构、调整、驾驶员须知、保养要求已经易损件明细等，专共使用本车的驾驶员、技工和工程技术人员参考之用。有关柴油机的使用等详见柴油机说明书。 正确维护与使用，是保证翻斗车寿命和正常运行的必备条件，若能经常检查、调整和保养，就可以避免许多不应有的故障发生。 由于在生产过程中不断有所改进，本资料有的内容可能与产品实际有些出入，请使用单位注意，并予提出宝贵意见和建议。
第一章主要性能参数 一、整机主要性能和参数 额定装料质量（kg）2000 额定斗容量（m3） 1 卸料高度（mm）390 最大爬坡度21% 斗宽（mm）1580 行驶速度Ⅰ档(km/h) 6.8 Ⅰ档(km/h) 22 倒档(km/h) 7.5 最小转变半径（mm）4500 外形尺寸（长x宽x高）（mm）2700x1600x2000轮距（mm）1500 轴距（mm）1230 最小离地间隙（mm）200 柴油机型号CG25M 标定功率（kw）17.3 额定转速（r/min）2200 起动方式12V直流电机驱动
矿用电动轮自卸卡车技术现状及展望 胡传正孟庆勇 （江苏徐州工程机械研究院） 摘要：文章分析了目前国内外主要矿用电动轮卡车产品技术现状、主机系统配置及技术发展趋势，提出发展我国大型矿用电动轮卡车、增强国际竞争力的对策及建议。 关键词：电动轮矿用卡车现状趋势对策 目前矿用自卸卡车是大型露天煤矿、冶金、矿山、水利水电的主要运输工具，承担着矿物、土石方等运输任务，它是适用于露天矿山生产的专业设备，矿用卡车为露天矿山的工作需要而设计，属于非公路车辆。矿用卡车按动力驱动方式不同，可分为机械式矿用卡车和电动轮矿用卡车二种，早期矿用卡车，吨位小，均为机械传动，自20世纪70年代CAT生产出了第一台电传动矿用卡车开始至今，电动轮矿用卡车已被用户广泛接受与应用，因此本文主要讨论矿用电动轮自卸卡车。 1矿用电动轮卡车技术现状 1.1矿用电动轮卡车主要生产商仍为欧美日等少数国家，国产矿卡需加快追赶 大型矿用电动轮卡车关键核心技术包括：大功率变流调速技术、大马力柴油机技术、大功率发电机技术、大功率牵引电机技术、大型结构件分析及制造、控制技术、系统集成优化设计技术等。矿用电动轮卡车的技术含量高、研发周期长、试制试验费用高、资金占用量大、配套体系要求高。关键技术的存在决定了矿用电动轮卡车的研发与生产必须有足够技术实力及制造工艺水平，所以世界上能够研发和生产矿用电动轮卡车的企业数量不多。目前在全球矿用电动轮卡车主要生产企业有美国的Caterpillar、T erex，德国的Liebherr，日本的Komatus、Hitachi 和白俄罗斯的Belaz，这些公司大型矿用电动轮卡车总共占全球矿用电动轮卡车市场份额的90%以上。我国大吨位矿用电动轮卡车主要生产企业有北方重型汽车股份有限公司、北京首钢重型汽车制造股份有限公司、湖南湘电集团湘电重型装备股份有限公司等，其中北方重型汽车股份有限公司是2006年由北方股份与T erex共同投资成立专业生产超大型电驱动矿用车的企业；湘电重型装备股份有限公司2008年研制的220吨交流传动电动轮自卸车，是目前国内研制最大吨位的矿用电动轮卡车；北京首钢重型汽车制造股份有限公司主要生产170吨交直传动矿用电动轮自卸车。目前国外最大吨位矿用电动轮卡车已达400吨级，我国矿用电动轮卡车仅为220吨级，因此国产电动轮矿卡特别是大吨位的，无论是技术还是规模与国外相比，还存在较大差距，需要加快追赶。
高位自卸车设计方案说明书 学院： 机汽学院 班级： 学号： 姓名： 指导老师： 2014年7月4日
高位自卸汽车的设计 摘要：目前国内生产的自卸汽车，其卸货方式为散装货物沿汽车大梁卸下，卸货高度都是固定的。若需要将货物卸到较高处或使货物堆积得较高些，目前的自卸汽车就难以满足要求。为此需设计一种高位自卸汽车，它能将车厢举升到一定高度后再倾斜车厢卸货，并实现车厢门随车厢的翻转而自动打开。 关键词：高位自卸举升机构翻转机构
目录 第一部分问题的提出............................................................ .. (4) 1.1题目简介......................................................................... (4) 1.2设计要求和有关数据 (5) 1.3工作原理及其运动流程 (5) 第二部分主要执行结构方案设计 (6) 2.1举升机构的设计 (6) 2.2 车厢的翻转机构设计 (11) 2.3后厢门打开机构的设计 (16) 第三部分机构综合 (20) 3.1方案的选择 (20) 3.2机构总图 (23) 第四部分总结 (25) 4.1机构设计原理 (25) 4.2收获与提高 (27) 结束语 (28)
图 2 高位自卸汽车卸货 第一章 问题的提出 1.1 题目简介 目前国内生产的自卸汽车其卸货方式为散装货物沿汽车大梁卸下，卸货高度都是固定的。若需要将货物卸到较高处或使货物堆积得较高些，目前的自卸汽车就难 以满足要求。为此需设计一种高位自卸汽车（图1），它能将车厢举升到一定高度后再倾斜车厢卸货（图2, 图3）。 1.2设计要求和有关数据: 1.具有一般自卸汽车的功能。 2.在比较水平的状态下,能将满载货物的车厢平稳地举升到一定的高度，最大升程S max 见表1。 3.为方便卸货，要求车厢在举升过程中逐步后移（图23）。车厢处于最大升程位置时，其后移量a 见表18。为保证车厢的稳定性，其最大后移量 a max 不得超过1.2a 。 4.在举升过程中可在任意高度停留卸货。 图1自卸汽车
自卸车 1 范围 1.1 本标准规定了用定型汽车底盘改装的自卸车和自卸半挂车的技术要求、试验方法、检验规则、标志、随车文件、使用说明书、运输和贮存。 1.2 本标准适用于本公司用定型汽车底盘改装的自卸汽车和本公司生产的自卸半挂车（包括后卸自卸车、侧卸自卸车和侧卸半挂车）。 1.3 具体车型及其主要技术参数纳入产品图样管理，本标准不再重复列入。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文，所有标准都会被修定，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB 1589-2004 道路车辆外廓尺寸、轴荷及质量限值 GB 3766-2001 液压系统通用技术条件 GB 4785-1998 汽车及挂车外部照明和信号装置的安装 GB 5920-1999 汽车及挂车前位灯、后位灯、示廓灯和制动灯配光性能 GB 7258-2004 机动车运行安全技术条件 GB 9969.1-1998 工业产品使用说明书总则 GB 11554-1998 汽车与挂车之后雾灯配光性能 GB 11564-1998 机动车回复反射器 GB 11567.1-2001 汽车和挂车侧面防护要求 GB 11567.2-2001 汽车和挂车后下部防护要求 GB/T 12674-1990 整车质量(重量)参数测定方法 GB 15741-1995 汽车和挂车号牌板（架）及其位置 GB 17509-1998 汽车和挂车转向信号灯配光性能 GB 18099-2000 汽车及挂车侧标志灯配光性能 JB/T 5943-1991 工程机械焊接件通用技术条件 GB 4019-1985 汽车驻车制动性能要求 QC/T 222-1997 自卸汽车通用技术条件 QC/T 223-1997 自卸汽车性能试验方法 QC/T 252-1998 专用汽车定型试验规程 QC/T 319-1999 自卸汽车取力器技术条件 QC/T 460-1999 自卸汽车液压缸技术条件 QC/T 461-1999 自卸汽车换向阀技术条件 QC/T 559-1999 货车、客车行车制动性能要求 QC/T 569-1999 汽车驻车制动试验方法 QC/T 625-1999 汽车用涂镀层和化学处理层。 QC/T 29015-1991 自卸汽车栏板锁紧装置技术条件 QC/T 29104-1992 专用汽车液压系统液压油固体污染度限值 JB/Z 111-86 汽车油漆涂层 GB/T18411-2001 道路车辆产品标牌
旭达牌 自卸车及侧翻车 说 明 书 四平奋进专用汽车有限有限公司
目录 前言 (3) 一、液压倾卸机构工作原理及使用操作方法 (4) （一）气控制倾卸机构工作原理及操作方法 (4) （二）软轴控制倾卸机构工作原理及使用操作方法 (6) 二、新车检查及走合 (8) 三、使用注意事项 (8) 四、技术保养 (13) 五、运输与贮存 (15) 六、可能出现的故障及排除方法 (15) 七、侧卸汽车说明书 (17) 八、质量保证 (18)
前言 欢迎您选用四平奋进专用汽车有限公司的系列产品。 吉林省四平市四平奋进专用汽车有限公司是国家民用改装汽车目录内企业。本公司的主要产品有半挂车系列、自卸车系列、厢式车系列、全挂车系列、罐式车系列等五大系列。 旭达牌自卸汽车所选用的底盘有东风、解放、红岩、濠沃、欧曼、北奔等中外知名自卸车底盘。整车设计合理新颍，性能优越，经济性好，并根据车型、吨位、使用性能等合理采用具有世界先进水平的各种倾卸举升机构，力求结构简单、安全可靠、操作方便、耐用易修等特点。 为用好新车，请您务必要首先认真阅读本说明书，这非常重要：以便尽快掌握操作方法和维护保养内容，这样将为您提高出车率，获得最佳效益提供帮助。在未熟知使用说明书并确认已掌握正确的操作方法之前，切勿操纵自卸车举升机构，以免因操作不当而引发事故！ 本说明书仅就液压系统工作原理，使用操作方法及改装部分的维护保养等加以说明，关于汽车底盘车身结构、发动机、变速箱等主要总成的技术性能、技术参数及维护保养等内容，请阅读随车的底盘说明书，如遇有特殊情况，请及时与售后服务科联系，我们愿为您提供快捷、周到、满意的服务。 所有车型因产品改进而进行的小的局部的结构改动以及小的技术参数的变化，恕不另行通知，请谅解。
一、自卸车的基本结构 自卸汽车主要由底盘、液压倾卸机构、车厢、副车架和附件构成。其中：液压倾卸机构包括齿轮泵、举升阀、管路、举升机构、限位机构等，车厢包括前板、侧板、底板、尾门和尾门开关机构（厢式），副车架是由纵梁、横梁、举升转轴和与主车架的连接装置等焊接而成，附件有安全撑杆、限位装置和平衡支架等。整车的外型见图1-1、图2-2 图1-1开式（矿斗形）自卸车外型结构图
1、底盘 2、油箱总成 3、被胎架总成 4、液压举升倾卸机构 5、齿轮泵安装总成 6、开式车厢总成 7、副车架总成 8、挡泥板总成9、尾灯安装总成 图1-2厢式自卸车外型机构图 1、底盘 2、油箱总成 3、备胎架总成 4、液压举升倾卸机构 5、齿轮泵安装总成 6、厢式车厢总成 7、副车架总成 8、挡泥板总成 9、尾灯安装总成10、卡锁总成（尾门开关机构）
图1-3沙罐车外形机构图 1、底盘 2、油箱总成 3、备胎架总成 4、液压举升倾卸机构 5、齿轮泵安装总成 6、侧防护栏 7、副车架总成 8、沙罐车车厢总成 9、挡泥板总成10、后保险杠总成 （一）气控液压倾卸机构 1、概述 液压倾卸机构主要由气控操纵阀、取力器、齿轮泵传动轴、齿轮泵、气控举升阀、液压缸、油压油箱、液压管路、限位阀等部件构成。 发动机的动力由变速器上的取力器输出、经传动轴驱动齿轮泵，液压油经齿轮泵压入液压缸，从而推动液压缸活塞举升车厢。在液压油的作用下液压缸活塞会不断上升，当液压系统限位回油时，活塞不再继续上升，此时车厢即处于最大举升角度状态。其工作原理见图1、图2。
2、液压倾卸机构的主要部件 2.1取力器 图1 液压举升系统工作示意图 图2 气控液压举升机构工作原理图
通过I S O9001质量管理体系认证FC10型液压翻斗车 使 用 说 明 书
第一章：主要性能参数 (3) 第二章：用途和特点 (4) 第三章：新车使用注意事项 (5) 第四章：车辆驾驶 (6) 第五章：结构与调整 (8) 第六章：车辆的保养 (11) 第七章：一般故障及原因分析 (15)
牌FC10型系列1吨翻斗车是全国统型产。为满足用户要求，多年来不断改进，近又采取合理调整轴荷分配、调整变速器速比、减轻自重等措施，进一步提高了产品性能；新增翻斗回位装置和新型座椅，改善驾驶员的劳动条件，增加舒适感。为了适应用户需要，我厂还生产FC10A,FC15型，FY15,FY20,FY30型液压翻斗车，装有电启动，照明灯，灯光信号和驾驶蓬等设施。 本说明说简要地叙述了牌FY20A型翻斗车主要总成的结构、调整、驾驶员须知、保养要求已经易损件明细等，专共使用本车的驾驶员、技工和工程技术人员参考之用。有关柴油机的使用等详见柴油机说明书。 正确维护与使用，是保证翻斗车寿命和正常运行的必备条件，若能经常检查、调整和保养，就可以避免许多不应有的故障发生。 由于在生产过程中不断有所改进，本资料有的内容可能与产品实际有些出入，请使用单位注意，并予提出宝贵意见和建议。
第一章主要性能参数 一、整机主要性能和参数 额定装料质量（kg）1000 额定斗容量（m3）0.5 卸料高度（mm）390 最大爬坡度21% 斗宽（mm）1580 行驶速度Ⅰ档(km/h) 6.8 Ⅰ档(km/h) 22 倒档(km/h) 7.5 最小转变半径（mm）4500 外形尺寸（长x宽x高）（mm）2700x1600x2000轮距（mm）1500 轴距（mm）1230 最小离地间隙（mm）200 柴油机型号CG25M 标定功率（kw）17.3 额定转速（r/min）2200 起动方式12V直流电机驱动
自卸车安全操作规程说明 1、自卸车应与挖掘机或装载机配合工作，行车前应检查水温，待水温升至45℃再起步。 2、起步前先察看车斗举升开关或操作杆是否在断开位置，同时观察道路是否畅通并发出开车信号，以一挡起步。再从倒车镜或驾驶室后窗查看确定车斗无异常后，方可换二挡、三挡进入正常行驶。 3、行驶中应根据路面变化及时选择合适挡位，避免发动机长时间超负荷运转，还应通过车身摇摆程度和发动机声音变化来判断车斗与物料是否有异常情况。 4、自卸车的装载应控制在额定量之内。由于常在施工现场行驶，有时路况很差，如果超载会使钢板、大梁、轮轴等部件过早损坏，同时也会因车辆惯性增大、制动性能下降而引发事故。 5、自卸车经常不分昼夜地用于短距离施工运输，因而倒车次数多。为此，倒车最好有专人指挥，司机也应选好倒车位置，以免发生碰撞或危及他人安全。 6、严禁车斗内带人或客货混装，行驶中不准任何人上下车或进行润滑调整工作。 7、只有在自卸车停稳并加以制动后，才允许装料。装料时，升起的挖斗或铲斗不准在自卸车驾驶室上方越过，以确保人员安全。倒料时动作应柔和平稳，并尽量靠近车斗。切忌野蛮装车，以免砸坏车斗。装
载1吨以上大石块时，要用吊车吊装，并注意均匀安放，必要时另加固定，以免石块偏装或滚动而造成翻车。 8、装运水泥砂浆等稀状物料时，应根据道路平整程度来决定装载量，一般不超过额定的4/5，以防通过不平地段时发生倾覆事故。 9、卸料时，司机应从后窗观看，若车斗升起时，发生一边车轮下沉并使车身侧倾的现象，则应立即落下车斗，移位再卸。 10、在坡道卸料时，自卸车应车头朝下、顺坡停放，并在有人指挥下，才可升起车头倒料，禁止在横坡上卸料，以防翻车。 11、向坑壕边倒料时，应设安全挡块。自卸车离挡块10m处减速，并缓行至挡块处停住，再升起车斗倒料。若装运粘性物料，容易粘附在车斗上而难以倒净时，则应由人工协助铲除，不准用急刹车的惯性来倒料，以免发生事故，每天下班后要及时用水将斗壁上的粘附物冲刷干净。 12、卸料时要注意上方是否有输电线路通过，若车斗升起不能与输电线保持足够的安全距离，司机有权拒绝作业并向上级报告。在兰新铁路复线工程中，有辆黄河自卸车卸料时，升起的车斗不慎与10KV高压线相擦，司机当即触电身亡。 13、途中若因道路不平致使方向失灵，或一侧钢板断裂而车身倾斜时，不可强行继续行驶，应在有人指挥或作应急修理后，方可重新启动。 14、自卸车涉过积水路段，要用低速挡行驶一段距离，并轻踩制动来消除制动鼓内的积水（冬天还可能有薄冰），才能防止因摩擦片打滑而
