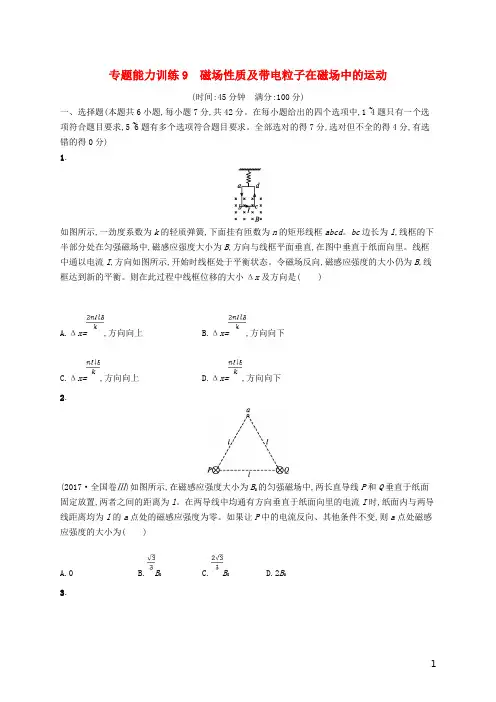

专题能力训练9 磁场性质及带电粒子在磁场中的运动
(时间:45分钟满分:100分)
一、选择题(本题共6小题,每小题7分,共42分。在每小题给出的四个选项中,1~4题只需一个选项符合题目要求,5~6题有多个选项符合题目要求。全部选对的得7分,选对但不全的得4分,有选错的得0分)
1.
如图所示,一劲度系数为k的轻质弹簧,上面挂有匝数为n的矩形线框abcd。bc边长为l,线框的下半部分处在匀强磁场中,磁感应强度大小为B,方向与线框平面垂直,在图中垂直于纸面对里。线框中通以电流I,方向如图所示,开始时线框处于平衡形状。令磁场反向,磁感应强度的大小仍为B,线框达到新的平衡。则在此过程中线框位移的大小Δx及方向是()
A.Δx=,方向向上
B.Δx=,方向向下
C.Δx=,方向向上
D.Δx=,方向向下
2.
(2017·全国卷Ⅲ)如图所示,在磁感应强度大小为B0的匀强磁场中,两长直导线P
和Q垂直于纸面固定放置,两者之间的距离为l。在两导线中均通有方向垂直于纸
面对里的电流I时,纸面内与两导线距离均为l的a点处的磁感应强度为零。假如让P中的电流反向、其他条件不变,则a点处磁感应强度的大小为()
A.0
B.B0
C.B0
D.2B0
3.
如图所示,两根彼此平行的长直导线过纸面上的M、N两点,且与纸面垂直,导线中通有大小相等、方向相反的电流。a、O、b在M、N的连线上,O为MN的中点,c、d位于MN的中垂线上,且a、b、c、d到O点的距离均相等。关于以上几点处的磁场,以下说法正确的是()
A.O点处的磁感应强度为零
B.a、b两点处的磁感应强度大小相等、方向相反
C.c、d两点处的磁感应强度大小相等、方向相反
D.a、c两点处磁感应强度的方向不同
4.一圆筒处于磁感应强度大小为B的匀强磁场中,磁场方向与筒的轴平行,筒的横截面如图所示。图中直径MN的两端分别开有小孔,筒绕其中心轴以角速度ω顺时针转动。在该截面内,一带电粒子从小孔M射入筒内,射入时的运动方向与MN成30°角。当筒转过90°时,该粒子恰好从小孔N飞出圆筒。不计重力。若粒子在筒内未与筒壁发生碰撞,则带电粒子的比荷为()
A.B.
C.D.
5.(2018·湖南郴州质检)如图所示,半径为R的圆形区域内有垂直纸面对里的匀强磁场,磁感应强度为B。M为磁场边界上一点,有许多个电荷量为q、质量为m的相反粒子(不计重力)在纸面内向各个方向以相反的速率通过M点进入磁场,这些粒子射出边界的地位均处于边界的某一段圆弧上,这段圆弧的弧长是圆周长的。以下说法正确的是()
A.粒子从M点进入磁场时的速率为v=
B.粒子从M点进入磁场时的速率为v=
C.若将磁感应强度的大小添加到B,则粒子射出边界的圆弧长度变为本来的
D.若将磁感应强度的大小添加到B,则粒子射出边界的圆弧长度变为本来的
6.
如图所示的区域共有六处开口,各相邻开口之间的距离都相等,匀强磁场垂直于纸面,不同速度的粒子从开口a进入该区域,可能从b、c、d、e、f五个开口离开,粒子就如同进入“迷宫”普通,可以称作“粒子迷宫”。以下说法正确的是()
A.从d口离开的粒子不带电
B.从e、f口离开的粒子带有异种电荷
C.从b、c口离开的粒子运动时间相等
D.从c口离开的粒子速度是从b口离开的粒子速度的2倍
二、非选择题(本题共4小题,共58分)
7.
(14分)如图所示,正方形匀强磁场的边界长为a,边界由绝缘弹性壁围成,磁场的磁感应强度为B。质量为m、电荷量为q的带正电粒子垂直于磁场方向和边界,从边界
正中点O孔处射入磁场,其射入时的速度为,带电粒子与壁碰撞前后沿壁方向的分速度不变,垂直壁方向的分速度反向、大小不变,且不计摩擦,不计粒子所受重力,碰撞时无电荷量损失,求:
(1)带电粒子在磁场中做圆周运动的轨道半径;
(2)带电粒子从O孔射入到从O孔射出所需求的时间。
8.(14分)如图甲所示,MN为竖直放置彼此平行的两块平板,板间距离为d,两板中心各有一个小孔O、O',两孔正对,在两板间有垂直于纸面方向的磁场,磁感应强度随
时间的变化如图乙所示。有一群正离子在t=0时垂直于M板从小孔O射入磁场。已知正离子质量为m、电荷量为q,正离子在磁场中做匀速圆周运动的周期与磁感应强
度变化的周期都为T0,不考虑由于磁场变化而产生的电场的影响,不计离子所受重力。求:
甲
乙
(1)磁感应强度B0的大小;
(2)要使正离子从O'孔垂直于N板射出磁场,正离子射入磁场时的速度v0的可能值。
9.
(14分)如图所示,在座标系xOy中,第一象限内充满着两个匀强磁场a和b,OO'为分界线,磁场a的磁感应强度为2B,方向垂直纸面对里;磁场b的磁感应强度为B,方向垂直纸面对外。P点在分界线上,坐标为(4l,3l)。一质量为m,电荷量为q的带正电的粒子从P点沿y轴负方向射入磁场b,经过一段时间后,粒子恰能经过原点O,不计粒子重力。(sin 37°=0.6,cos 37°=0.8)
(1)粒子从P点运动到O点的时间最少是多少?
(2)粒子运动的速度可能是多少?
10.
(16分)如图所示,圆心为O、半径为R的圆形磁场区域中存在垂直纸面对外的匀强磁场,以圆心O为坐标原点建立坐标系,在y=-3R处有一垂直y轴的固定绝缘挡板,一质量为m、电荷量为+q的粒子,与x轴成60°角从M点(-R,0)以初速度v0斜向上射入磁场区域,经磁场偏转后由N点离开磁场(N点未画出)恰好垂直打在挡板上,粒子与挡板碰撞后原速率弹回,再次进入磁场,最初离开磁场。不计粒子的重力,求:
(1)磁感应强度B的大小;
(2)N点的坐标;
(3)粒子从M点进入磁场到毕竟离开磁场区域运动的总时间。
答案：
1.B解析线框在磁场中受重力、安培力、弹簧弹力,处于平衡,安培力为F B=nBIl,且开始的方向向上,然后方向向下,大小不变。设在电流反向之前弹簧的伸长为x,则反向以后弹簧的伸长为(x+Δx),则有
kx+nBIl-G=0
k(x+Δx)-nBIl-G=0
解之可得Δx=,且线框向下挪动,故B正确。
2.C解析设导线P和Q在a点处产生磁场的磁感应强度B1、B2的大小为B,如图甲所示,两磁感应强度的夹角为60°,可知合磁感应强度大小为B,方向水平向右,所以匀强磁场的磁感应强度B0=B,方向水平向左;P中的电流反向后,导线P和Q 在a点处产生磁场的磁感应强度B1'、B2'如图乙所示,各自大小仍为B,夹角为120°,则其合磁感应强度大小仍为B,方向竖直向上,与原匀强磁场B0合成后,总的
磁感应强度大小为B总=B0,C正确。
3.C解析由安培定则可知,两导线在O点产生的磁场均竖直向下,则合磁感应强度必然不为零,选项A错误;两导线在a、b两点处产生的磁场方向均竖直向下,由对称性知,电流M在a处产生的磁场的磁感应强度等于电流N在b处产生的磁场的磁感应强度,同时电流M在b处产生的磁场的磁感应强度等于电流N在a处产生的磁场的磁感应强度,所以a、b两点处的合磁感应强度大小相等、方向相反,选项B错误;根据安培定则,两导线在c、d两点处产生的磁场分别垂直于c、d两点与导线连线方向向下,且产生的磁场的磁感应强度相等,由平行四边形定则可知,c、d两点处的合磁感应强度大小相等、方向相反,选项C正确;a、c两点处的合磁感应强度方向均竖直向下,选项D错误。
4.A解析
右图为筒转过90°前后各点地位和粒子运动轨迹示意图。M、N'分别为入射点和出射点,分别作入射速度的垂线和MN'的中垂线,交点即为轨迹圆的圆心O'。
根据题意,∠NMN'=45°,O'M与NM延伸线的夹角为60°,所以∠O'MN'=75°,∠MO'N'=30°,即轨迹圆的圆心角为30°,转动筒的时间和粒子在磁场中运动的时间
相反,,即,解得比荷,A选项正确。
5.AC解析由于粒子射出边界的地位处于边界的某一段圆弧上,并不是全部圆周上都有,所以,粒子做圆周运动的半径小于R;则粒子能射到的边界其圆弧所对应的弦
长正好等于圆周运动的直径,由于这段圆弧的弧长是圆周长的,所以,弦长对应的等腰三角形的内顶角为90°,所以,弦长2r=2R sin 45°,则粒子做圆周运动的半径
r=R sin 45°=R,粒子做圆周运动,洛伦兹力充当向心力,即qvB=m,所以
v=,故A正确,B错误。若B变为本来的倍,则粒子在磁场中做圆周运动的
半径r=,同理可得,对应的弦长为R,由几何关系可得粒子做圆周运动转过
磁场的圆心角为60°,所以弧长之比为2∶3,故C正确,D错误。
6.AD解析从d口离开的粒子不偏转,所以不带电,A正确;根据左手定则,从f、e 口离开的粒子带有同种电荷,B错误;从b口离开的粒子运动时间是半个周期,从c
口离开的粒子运动时间是周期,C错误;从c口离开的粒子轨道半径是从b口离开
的粒子轨道半径的2倍,因而速度也是2倍关系,D正确。
7.答案见解析
解析 (1)设带电粒子在磁场中做圆周运动的半径为r,由牛顿第二定律有qvB=m 解得r=a。
(2)由于r=a>2a,所以粒子射到AB边,设射到AB边点E距A的距离为x
由几何知识可得r2=a2+,x=
设粒子从O运动到E的时间为t1,∠OO'E为θ,如图所示
sin θ=
=,
解得θ=arcsin
由t=
可得t1=arcsin
由分析可知粒子在磁场区域要运动8次类似OE的曲线运动和2次匀速直线运动,才可从O点射出
设粒子从D到A的匀速直线运动时间为t2
=
t
2
解得t=8t1+2t2=arcsin
带电粒子从O孔射入到射出所需求的时间为arcsin 。
8.答案 (1)(2)(n=1,2,3,…)
解析设垂直于纸面对里的磁场方向为正方向。
(1)正离子射入磁场,洛伦兹力提供向心力B0qv0=,而v0=·R
由两式得磁感应强度B0=。
(2)要使正离子从O'孔垂直于N板射出磁场,正离子的运动轨迹应如图所示,两
板之间正离子只运动一个周期,即T0时,有R=
做匀速圆周运动的周期T0=
当两板之间正离子运动n个周期,即nT0时,有R=(n=1,2,3,…)
联立求解,得正离子的速度的可能值为v0=(n=1,2,3,…)。
9.答案 (1)(2)(n=1,2,3,…)
解析 (1)设粒子的入射速率为v,用R a、R b、T a、T b分别表示粒子在磁场a和b运动的轨道半径和周期
则R a=,R b=
T a=
T b=
粒子先从磁场b运动,后进入磁场a运动,然后从O点射出,粒子从P运动到O 点所用时间最短。如图所示
tan α=
得α=37°
粒子在磁场b和磁场a运动的时间分别为
t b=T b,t a=T a
故从P到O所用最少时间为t=t a+t b=。
(2)由题意及图可知
n(2R a cos α+2R b cos α)
=(n=1,2,3,…)
解得v=(n=1,2,3,…)。
10.答案 (1)(2)
(3)
解析 (1)设粒子在磁场中的运动半径为r,根据题设条件画出粒子的运动轨迹,如图所示。
由几何关系可以得到MONO1为一平行四边形,所以r=R
洛伦兹力提供向心力,则qv0B=m,得到B=。
(2)由图几何关系可以得到x N=R cos 30°=R,y N=-R sin 30°=-R,所以N点坐
标为。
(3)由qvB=m v可知,粒子在磁场中运动的周期T=,由几何知识得到粒子在磁场中运动的圆心角共为150°+30°=180°,粒子在磁场中运动时间t1=,粒子
从出磁场到再次进磁场的时间为t2=,其中s=3R-R,粒子从M点进入磁场到毕竟离开磁场区域运动的总时间t=t1+t2
解得t=。
11
