重载铁路弹性支承块式无砟轨道施工技术
高兴江
【摘要】以山西中南部铁路通道重载弹性支承块式无砟轨道施工为例,介绍了重载弹性支承块式无砟轨道的轨排框架法施工技术,包括了施工工艺、施工设备以及施
工质量控制措施等,可为今后类似相关施工提供参考.
【期刊名称】《铁道建筑技术》
【年(卷),期】2014(000)003
【总页数】5页(P43-47)
【关键词】重载铁路;无砟轨道;弹性支承块;轨排框架法
【作者】高兴江
【作者单位】中铁十二局集团有限公司太原0300241
【正文语种】中文
【中图分类】U213.244
1 工程概况
山西中南部铁路通道为国家十一五规划的大能力运煤通道，起点为山西兴县瓦塘镇，终点为日照港，全长1 260 km，项目总投资998亿元，计划于2014年9月全线贯通。主要设计技术标准为线路等级Ⅰ级、双线电气化、行车速度120 km/h、最小曲线半径一般地段不小于1 200 m，困难地段不小于800 m，重载铁路。路基段、桥梁段及长度不大于500 m的隧道段采用有砟轨道，500 m以上的隧道内采
用无砟轨道结构，其中，大部分为重载弹性支承块式无砟轨道。中铁十二局集团承建的ZNTJ-1标、ZNTJ-2标共有超过500 m隧道9座，总计施工弹性支承块式
无砟轨道长度17.083 km，其中临县隧道为长度超过6 km的长大隧道，长度为10.632 km。
弹性支承块式无砟轨道是无砟轨道结构形式的一种，具有精度高、少维修或免维修的特点，而道床弹性与有砟轨道相当［1］。弹性支承块式无砟轨道主要由钢筋混凝土道床、重载弹性支承块组件(含支承块、块下垫板及橡胶套靴)、扣件系统、钢轨等组成。我国曾在西康线秦岭隧道、西南线磨沟岭隧道、桃花铺单线隧道、东秦岭双线隧道、兰武线乌鞘岭隧道中有过应用。
2 重载弹性支承块式无砟轨道施工设备
2.1 弹性支承块式无砟轨道结构
山西中南部铁路通道弹性支承块式无砟轨道由60 kg/m钢轨、弹条Ⅶ型扣件、重
载弹性支承块式轨枕、道床等组成。重载弹性支承块式轨枕由混凝土支承块、块下橡胶垫板、橡胶套靴组成，在支承块制造厂组装成一体。道床板采用C40混凝土，板宽2.8 m，顶面设1.0%的人字形排水坡，道床两侧边角设20 mm×20 mm倒角，无砟轨道道床板设计厚度390 mm，有砟变无砟隧道内道床设计厚度509 mm。道床板分块浇筑，长度6 580 mm，道床板间设20 mm伸缩缝，缝内采用聚乙烯泡沫塑料板填充，并在表层30～40 mm范围内采用聚氨酯密封。
由于山西中南部铁路通道无砟轨道全部为隧道地段，曲线超高设置在无砟轨道板上，采用外轨抬高方式，在圆曲线范围内外轨抬高至超高值，缓和曲线范围内外轨超高递减顺接。直线地段无砟轨道结构见图1a，直线地段无砟轨道结构组成及高度见
表1;曲线地段无砟轨道结构见图1b，曲线地段道床参数见表2。
图1 弹性支承块式无砟轨道横断面
表1 弹性支承块式无砟轨道结构高度(直线地段)mm钢轨弹条Ⅶ型扣件结构组成
结构高度轨道结构高度60 kg/m 176 10 647承轨面至道床板面高差71道床板390
表2 弹性支承块式无砟轨道曲线地段道床断面参数 mm超高△3 5 8 10 13 15 18 21道床板外侧距轨面高度h1 H 15 30 45 60 75 90 105 120偏移量e 236 214 193 171 150 128 107 85道床板内侧距轨面高度h2 263 270 276 283 289 296 302 309
2.2 弹性支承块式无砟轨道施工设备
山西中南部铁路通道ZNTJ-1标、ZNTJ-2标隧道内重载弹性支承块式无砟轨道采用轨排框架法施工，施工设备主要由轨排框架及模板、龙门吊、轨排组装平台、轨排吊具、轨枕吊具、混凝土运输车、混凝土输送泵等组成，见表3。
表3 轨排框架法施工设备序号设备名称规格型号数量用途1 轨排框架 GP6600 150 固定、调整支承块2 龙门吊 10 t 2 运输机具、材料等3 轨排组装平台
PT6600 1轨排组装4 轨排吊具 3 t 2 吊运、铺设轨排5 轨枕吊具 GW40 1吊装支承块6 道床模板 ZNZM2200 900道床成型7 模板撑杆 ZNZC01 3 600支撑架设模板8 混凝土罐车 8 m3 4 混凝土输送9 混凝土输送泵 HTB60 1 现场浇筑混凝土
2.2.1 轨排框架及模板
轨排框架及模板主要由两大部分组成，即轨排框架及支撑体系、模板及支撑体系，两体系相互独立，架设、调整互不影响。主要为无砟轨道施工实现弹性支承块式轨枕状态调节、位置固定、道床浇筑等。
轨排框架及支撑体系包括工具轨、楔形夹板、托梁、螺柱框架、角度调节装置、高低调节螺柱、轨向调节器等组成［2］。针对山西中南部铁路通道隧道段的特殊情况，相比客专隧道横向尺寸较小，线间距4 m，道床侧面与电缆沟侧壁间只有110 mm间距，轨道排架采取非对称结构设计，外侧采用异形螺柱框架，以满足
施工要求。轨排框架及支撑体系单元见图2。
图2 轨排框架及支撑体系单元
模板及支撑体系包括纵模板、横模板、模板支撑等组成。模板长度规格统一为2 200 mm，纵向每3块模板与一榀排架等长，便于水槽电缆沟侧110 mm缝处模
板开槽与排架支腿匹配。模板结构形式分为3种，主要体现在模板是否开豁口、
开豁口的数量。模板开豁口主要是在电缆沟侧避让轨排支腿。模板及支撑体系单元见图3。
图3 模板及支撑体系单元
2.2.2 轨排组装平台
轨排组装平台采用型钢焊接，主要为轨排组装提供支承块摆放、定位，轨排框架与轨枕安装定位提供平台(见图4)。
图4 轨排组装平台
2.2.3 轨排吊具
轨排吊具型钢板材焊接，由整体吊架及4组钢轨夹钳组成，与龙门吊配合使用，
作为轨排的专用吊具(见图5)。
图5 轨排吊具
2.2.4 支承块吊具
支承块吊具采用型钢作为吊梁，吊梁上设置6组滑座，滑座上设置吊链，滑座可
等间距收拢、等间距分开，为支承块吊运及在组装平台上布枕的专用工具(见图6)。图6 支承块吊具
3 重载弹性支承块式无砟轨道施工技术
3.1 施工工艺流程(见图7)。
图7 施工工艺流程
3.2 施工工艺
3.2.1 施工准备
施工准备主要包括隧道工程的验收、CPⅢ控制网点复测、混凝土配合比试验、无砟轨道铺设条件检查评估等。
3.2.2 测量放线
进行无砟轨道道床板施工前，清除施工范围内下部结构表面的浮渣、灰尘及杂物。并对隧道底板进行凿毛处理。通过CPⅢ控制点每隔10 m在仰拱填充层上测放出轨道中线控制点，并记录控制点准确里程及坐标值。以轨道中心控制点为基准放出纵、横向模板边线(墨线标识)。
3.2.3 钢筋绑扎
根据道床板钢筋布置图画出道床板底层钢筋网边线及钢筋位置控制点，测放钢筋位置标识线;按标识线布置纵、横向钢筋，并垫预制好的梅花形砼垫块，在所有纵横向钢筋交叉位置安装绝缘卡并固定。道床板纵横向钢筋采用HRB335φ20或φ16钢筋(距离洞口小于200 m的范围内采用φ20，大于200 m采用φ16)，箍筋和架立筋采用φ12。钢筋绑扎完成后，将伸缩缝横模板摆放就位。
3.2.4 轨排组装
使用专用吊具将弹性支承块摆放到组装平台上，利用平台上的定位装置将支承块初步定位，注意支承块轨底坡方向。使用门吊将轨排框架吊至组装平台上方对位，在支承块上按弹条Ⅶ型扣件安装要求进行扣件垫板、T形螺栓、轨距挡板的安装。扣件将支承块与轨排框架联接紧固组成可供铺设的轨道排架。
3.2.5 轨排架设
门吊从轨排组装平台上吊起轨排运送至铺设地点进行粗略定位，误差控制在高程-10～0 mm、中线±10 mm。相邻轨排间使用轨排联接板联结，轨缝控制在6～10 mm之间，每组轨排联接板安装4套螺栓进行初步预紧。采用轨向锁定器固定轨排的水平方向，轨向锁定器的一端支撑至轨排的支腿上，另一端支撑到隧道侧壁
或设置在隧道底板上的钢筋棍上。
3.2.6 轨排粗调
利用轨道中线点参照轨排框架上的中线基准器进行排架中线的定位调整，左右调节轨向锁定器进行调整，旋动轨排高程调节螺杆粗调轨道高程。使用轨排高程调节螺杆、轨向锁定器完成轨排的粗调工作，按照先中线后水平的顺序进行，粗调后顶面标高应略低于设计顶面标高，粗调后的轨道位置误差控制在高程-5～-2 mm、中线±5 mm。粗调完成后，拧紧相邻两排架间的轨排联接板接头螺栓。
3.2.7 模板组装
检查模板平整度及模板清洗情况，涂刷脱模剂，顺序铺设纵向模板，并与横模板联接，架设模板撑杆，调整线型并锁定。
3.2.8 接地焊接
采用L型钢筋单面焊接纵横向接地钢筋，焊接长度符合要求;接地端子焊接在道床两侧接地钢筋上;接地端子与接地钢筋单面焊接不小于100 mm，双面焊不小于50 mm，接地端子螺纹套筒盈余道床板侧面齐平。
接地焊接完成后进行绝缘电阻测试，检查绝缘卡安装是否可靠，有无损坏、脱落现象，用兆欧表检查钢筋网绝缘数据，任意2根非接地钢筋间绝缘电阻值必须达到2 MΩ以上。
3.2.9 轨排精调
轨排精调采用先中线后高程原则，使用开口扳手调节轨向锁定器调整轨道中线，左右各配2人同时作业，调整时兼顾多组轨排。用套筒扳手调节轨排高程螺杆，调整轨道水平、超高。调整高程螺杆时要缓慢进行，旋转360°高程变化3 mm，调整后检查高程螺杆是否受力，如未受力则调整相邻的高程螺杆。轨排精调完成后，通过轨向锁定器对轨道排架进行固定。
3.2.10 混凝土浇筑
(1)施工准备。
混凝土施工前清理作业面上的杂物，洒水润湿后的作业面上不得有积水。为确保支承块与新浇道床混凝土的结合良好，浇筑前6 h内在支承块表面洒水湿润3～4次。用防护罩覆盖支承块及扣件。检查轨排上各高程螺杆是否悬空。检查接地端子与模板密贴情况。
(2)轨排复测。
混凝土浇筑前，复核轨道几何参数，如果有超过允许偏差的情况应重新调整轨排。
(3)混凝土浇筑的同时进行振捣作业，采用4个振捣器进行人工振捣，振捣时前后
各2人间隔2 m捣固，前面2人主要捣固下部钢筋网和支承块底部，后面2人主要捣固支承块四周与底部加强。振捣时应避免振捣器接触轨排框架及支承块，及时处理混凝土多余或不足的情况。
(4)混凝土振捣过完成后及时修整、抹平道床表面，首先用木抹进行粗平，然后用
钢抹抹平。为防止道床表面产生细小裂纹，在混凝土初凝前需要进行二次抹平，抹平时不能洒水润面，避免过度操作影响混凝土质量。抹面时保证排水坡符合设计要求。
(5)混凝土完成初凝后，旋松高程螺杆1/4～1/2圈，同时松开扣件和轨排联接板螺栓，避免温度变化时钢轨伸缩对道床混凝土造成破坏。
3.2.11 混凝土养护
混凝土浇筑施工完成后，使用土工布覆盖道床并洒水，洒水次数根据具体情况确定，保证道床表面能保持充分潮湿状态。
3.2.12 轨排模板拆除
当道床混凝土强度达到要求后，首先顺序旋升高程螺杆1～2 mm;然后松开扣件系统，顺序拆除轨道排架，拆除模板，最后检查确认扣件全部松开后，龙门吊缓慢吊起排架，运送至轨排组装区清理待用，进入下一循环施工。清理检查模板、排架及
配件，集中堆放后备下次使用［3］。
4 弹性支承块式无砟轨道施工质量控制
重载铁路弹性支承块式无砟轨道施工质量控制点较多，有弹性支承块质量控制、钢筋及混凝土等原材料质量控制、混凝土参数控制、施工机具质量控制、施工操作要点控制等。
4.1 弹性支承块质量验收控制
按支承块外形尺寸偏差和外观质量要求检查支承块，不符合要求的支承块不能进入轨排组装工序。架挂弹性支承块前用木锤逐个对支承块与橡胶套靴的组装状态进行复查，底部出现空隙者重新组装合格后才能投入使用［4］。
4.2 轨排框架质量控制
轨排框架是弹性支承块式无砟轨道施工的关键机具，弹性支承块的位置、状态完全依靠轨排框架保证，而弹性支承块的状态是保证后续铺轨精度的决定性因素。轨排框架采取工厂化生产，质量采取高标准、高精度控制，轨排出厂质量验收满足表4要求。
表4 轨排框架出厂验收标准序号项目验收标准1轨距(1 435 ±0.5)mm，变化率＜0.5‰2 轨底坡1∶(40±2)3 排架长度(L±1)mm 4 方正度＜3 mm 5 钢轨直线度＜0.5 mm/m 6 接头钢轨错牙≤0.5 mm
4.3 轨排组装、调整质量控制
轨排架设调整精度是控制轨道精度的关键，轨排精调是弹性支承块式无砟轨道施工的关键工序，精调后的轨排系统必须满足表5要求。
表5 精调后的轨排几何形位允许偏差序号项目允许偏差备注1 轨距变化率2 轨向 2 mm 弦长(+2，-1)mm 相对于标准轨距1 435 mm 1 mm/1 m 10 m 3 高低2 mm 弦长10 m 4 水平 2 mm 不包含曲线、缓和曲线上的超高值5 扭曲 2 mm(基长 6.25 m)含缓和曲线上超高顺坡造成的扭曲6 轨面高程±5 mm 7 轨道中
线2 mm 8 轨底坡1/35～1/45
4.4 模板质量控制
每次模板使用前均需进行表面清理及检查，模板的主要控制要素要满足表6的要求。
表6 模板质量及安装允许偏差序号项目允许偏差1模板平面度2 mm/m 2顶面
高程±5 mm 3宽度±5 mm 4中线位置2 mm
5 结束语
重载铁路弹性支承块式无砟轨道在山西中南部通道的大于500 m隧道内广泛应用，弹性支承块的几何形位参数完全依赖于施工机具，在双块式及弹性支承块式无砟轨道的各种施工方法中，只有轨排框架法对保证轨枕(支承块)的几何形位参数最为可靠，通过在山西中南部铁路通道建设中良好的应用效果，利用轨排框架法进行的重载铁路弹性支承块式无砟轨道施工技术能够在今后的施工中得到广泛应用。
参考文献
［1］张再喜.隧道弹性支承块预制及弹性整体道床铺设施工技术研究［J］.科技创
新导报，2012(03):59-60.
［2］章远方.双块式无砟轨道施工装备组合式轨排的研制及应用［J］.铁道建筑技术，2011(增):244-249.
［3］张琼.乌鞘岭隧道弹性支承块式整体道床施工技术［J］.铁路工程造价管理，2006(11):33-38.
［4］王建虎.套靴式弹性支承块整体道床施工质量控制［J］.铁道建筑技术，
2006(5):40-42.
CRTSⅠ型双块式无砟轨道施工工艺及质 量控制要点 摘要：无砟道床的出现及广泛应用，促使现代化铁路轨道舒适度、平顺性 与安全性更佳。CRTSⅠ型双块式无砟轨道由于其一次性成型快、运营条件好等优 势受到了诸多铁路施工企业的青睐。但是具体施工中施工空间较为狭窄、施工装 备复杂多样、现场组织工作难度大，所以必须认真把控各环节施工技术要点，加 强施工质量控制，保证CRTSⅠ型双块式无砟轨道施工效果满足铁路工程建设标准。鉴于此，本文依据新建川南城际铁路自贡至宜宾线站前工程ZYZQ-2标无砟轨道 工程，着重分析桥梁段CRTSⅠ型双块式无砟轨道施工工艺及质量控制要点，旨在 能推动我国高速铁路行业的长足稳健发展。 关键词：CRTSⅠ型；双块式；无砟轨道；施工工艺；控制要点 1CRTSⅠ型双块式无砟轨道底座板（桥梁段）施工工艺及控制要点 要提升CRTSⅠ型双块式无砟轨道最终施工质量，底座板施工前要提前做好准 备工作，包括以下几点：一是无砟轨道底座板施工前线下沉降观测初评必须完成；二是CPⅢ控制网测量评估完成；三是线下单位工程验收完成；四是梁面交接验收 完成；五是桥梁接触网、预埋槽道等接口工程验收完成；六是设计文件审核完成；七是原材料及其试验、配合比审批完成；八是施工方案、作业指导书、开工报告 审批完成；九是检测及测量仪器进场并检定合格，精度满足规范要求；十是设备 工装进场、验收合格；十一是劳动力进场，教育培训合格；十二是龙门吊经当地 主管部门检验合格并取得合格证书，特种作业人员持证上岗。确保方案是基于现 场实际情况编制，所有施工人员都能够明确各项施工标准要求，熟练掌握CRTSⅠ 型双块式无砟轨道施工技术要点。与此同时施工单位还需站在全过程与系统化管 理角度，树立工程质量整体管控意识，科学规划CRTSⅠ型双块式无砟轨道施工工 序和施工流程，为后续施工作业的有序顺利开展奠定良好的基础保障。
目录 1、编制依据. (3) 2、编制范围. (3) 3、工程概况. (3) 3.1 、设计概况. (3) 3.2 、设计要求. (3) 4、整体道床施工. (7) 4.1 、施工准备. (7) 4.1.1 、技术准备 (7) 4.1.2 、材料准备 (7) 4.1.3 、施工现场准备 (7) 4.1.4 、施工主要机具准备 (8) 4.1.6 、施工人员组织 (9) 4.1.7 、施工人员培训 (10) 4.2 、施工方法. (10) 4.3 、道床板施工工艺流程 (12) 4.3.1 、测量放样 (12) 4.3.2 、基底预埋钢筋 (12) 4.3.3 、基底拉毛或凿毛、清洗植入连接钢筋 (13) 4.3.4 、现场组装轨排 (13) 4.3.6 、架设轨排并粗调到位 (15) 4.3.7 、架设上层纵横向钢筋 (15) 4.3.8 、架立道床模板 (16) 4.3.9 、绝缘性能测试 (16)
4.3.10 、精调并固定轨排 (16) 4.3.11 、浇筑道床混凝土并抹面 (16) 4.3.12 、混凝土养护 (17) 4.3.13 、拆除模板 (17) 5、施工注意事项. (18) 6、施工组织管理. (20) 7、质量保证措施. (21) 8、安全保证措施. (22) 9、应急措施. (22)
弹性支承块无砟轨道施工方案 1、编制依据 （1）隧道地段弹性支承块式无砟轨道设计图（玉磨施轨-03 ） （2）新建玉磨铁路站前二标施工组织设计 （3）《铁路混凝土工程施工技术规程》（Q/CR 9207-2017） （4）《铁路混凝土工程施工质量验收标准》（TB10424-2018） （5）《铁路隧道工程施工技术指南》（Q/CR 9653-2017） （6）《铁路隧道工程施工质量验收标准》（TB10417－2018） （7）《铁路隧道监控量测技术规程》（Q/CR9218-2015） （8）和乐隧道设计图 （9）万和隧道设计图 2、编制范围 仅适用于本标段和乐隧道D1K13+200～D1K16+631段和万和隧道 DK22+680～DK39+773段无砟轨道施工。 3、工程概况 3.1、设计概况根据和乐隧道设计图、万和隧道设计图及隧道地段弹性支承块式无砟轨道设计图，本标段内设计为弹性支承块式无砟轨道铺设实际长度共计20524m，其中包括和乐隧道3431m（D1K13+200～D1K16+631），万和隧道17093m （DK22+680～DK39+773）。 3.2、设计要求隧道内弹性支承块式无轨道结构由钢轨、扣件、混凝土支承块、块下胶垫、橡胶套靴、道床板等组成。轨距1435mm,轨底坡1：40，轨道结构高度为600mm。 （1）、钢轨及配件
隧道套靴法可换式支承块无砟轨道 施工工法 隧道套靴法可换式支承块无砟轨道施工工法简介 一、前言隧道套靴法可换式支承块无砟轨道施工工法是一种现代化的施工方法，旨在提高施工效率、保证施工质量，适用于隧道工程中的轨道铺设。本文将对此工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例进行介绍。 二、工法特点隧道套靴法可换式支承块无砟轨道施工工法具有以下特点：1. 采用套靴形式的支承块，能够提供较好的 支承能力和稳定性；2. 支承块可换式设计，方便替换和维护； 3. 无砟铺轨，减少铺设工程量，降低施工成本； 4. 施工速度快，能够大幅度缩短施工周期； 5. 施工质量可控，能够保证 轨道的平整度和纵向标高精度。 三、适应范围隧道套靴法可换式支承块无砟轨道施工工法适用于隧道工程中的轨道铺设，尤其适用于长隧道和复杂地质条件下的施工。它能够适应不同类型的隧道工程，包括铁路、公路和地铁等。 四、工艺原理隧道套靴法可换式支承块无砟轨道施工工法的工艺原理基于以下几个方面：1. 施工工法与实际工程之间 的联系分析：分析工法的适应性和施工步骤与实际工程的关系，确保施工效果符合设计要求；2. 采取的技术措施分析和解释：
详细介绍采用的支承块设计、铺轨方式等技术措施，确保施工过程中的稳定性和可靠性；3. 工法的理论依据和实际应用： 介绍工法的理论基础和经过实践验证的应用效果，提供工法的科学性和可信度。 五、施工工艺隧道套靴法可换式支承块无砟轨道施工工法的施工过程包括以下几个阶段：1. 前期准备阶段：包括工地 布置、材料准备、机具设备安装等；2. 确定轨道位置和标高：通过测量和调整轨道位置和标高，确保施工精度；3. 安装支 承块：根据设计要求和实际情况，安装套靴形式的可换式支承块，确保支承的稳定性；4. 铺设轨道：采用无砟方式进行轨 道铺设，包括铺设道床和安装轨道的工作；5. 轨道调试和精调：进行轨道调试和精调工作，确保轨道的平整度和纵向标高精度。 六、劳动组织针对隧道套靴法可换式支承块无砟轨道施工工法的特点和施工流程，需要合理组织施工人员的工作安排和协作配合，确保施工工艺的顺利进行。 七、机具设备隧道套靴法可换式支承块无砟轨道施工需要使用一系列机具设备，包括挖掘机、起重机、测量仪器等。这些机具设备具有专门的性能和使用方法，确保施工过程的高效和准确。 八、质量控制为了确保施工质量达到设计要求，隧道套靴法可换式支承块无砟轨道施工工法需要采取一系列质量控制的方法和措施，包括对支承块的检查和调整，轨道的测量和调试等。
无砟轨道的施工工艺流程介绍（二） 《建筑机械》在第6期工程现场栏目中以兰新二线为例，重点介绍了无砟轨道支撑层和底座板的施工工艺流程，本期文章将重点介绍道床板的施工工艺流程。 铁道部工程管理中心印发的《兰新铁路第二双线无砟轨道施工作业指南》中，道床板的施工分为工具轨法和轨排框架法，本文主要针对工具轨法进行具体介绍。 1 施工工艺流程 工具轨法全称是双块式无砟轨道混凝土轨枕铺设工具轨法，是利用工具轨预先代替长钢轨，将轨枕组装成轨排浇筑道床板混凝土，完成双块式轨枕铺设的施工工法。主要施工顺序为： 1.1对路基、桥梁、隧道工后沉降和桥梁收缩徐变情况进行评估，评估结果满足无砟轨道铺设条件，进行施工。 1.2 复测CPⅠ、CPⅡ控制点并布设测量加密桩控制点，完成CP Ⅲ控制网布设、测量和评估。 1.3 运卸工具轨、螺杆调节器、双块式轨枕、钢筋等施工机具及材料；布设纵向钢筋；散布双块式轨枕；现场组装轨排；粗调轨排；绑扎纵、横向钢筋；立纵、横向及伸缩缝、假缝模板；精调轨排；绝缘测试；浇筑混凝土。 1.4 拆除模板和工具轨，清理并倒运模板、施工机具、工具轨、螺杆调节器等，养护混凝土，轨道数据采集，嵌缝施工。 1.5 道床板成品验收 2 施工方法及过程控制 2.1 施工文件准备和内业审核（略） 2.2外业技术准备（略） 2.3 施工设备准备 2.3.1按照无砟轨道机械化、精细化、标准化、程序化施工要求，组织无砟轨道施工设备进场，加工制作各种小型工器具，提高施工效率及控制标准。 2.3.2 对进场施工设备进行检查调试，对关键设备进行操作和精度确认。 2.4 测量准备（略） 2.5测量放样（略） 2.6桥梁段隔离层、弹性垫层施工（略） 2.7底层钢筋绑扎 2.7.1路基段底层钢筋绑扎 在支承层上弹墨线标识出钢筋绑扎边线，用钢筋样杆控制纵横向钢筋间距。除纵横向接地钢筋交叉点按照规定进行焊接外，其余纵向
施工程序与工艺流程 6.1 施工程序 第一步：按照要求完成无砟轨道施工前隧道质量验收. 第二步：无砟轨道首段工艺性试验段施工、总结、评估。 第三步：工艺性试验参数确定，无砟道床全面展开。 第四步：仰拱填充层凿毛、铺设道床板底层钢筋、安装纵横向模板、组装轨排、轨排粗调。 第五步：顶层钢筋绑扎、接地焊接、轨排精调。 第六步：道床板混凝土浇筑、养生，拆除轨道排架进入下一循环. 6.2 施工工艺流程见图 7、施工要求 为避免相互干扰，使各道工序紧密衔接、有条不紊的进行，各工序间要保持适当的距离，各种施工机具设备主要包括龙门吊、轨道排架、移动式组 装平台，混凝土输送泵等布局合理。 7。2 基床清理 仰拱面在基底加固过程中必须逐段清理到位，确保排水畅通。将仰拱填充层混凝土表面道床板宽度范围内进行凿毛处理并用高压水冲洗干净,保湿2小时以上且无杂物和积水.凿毛面积不得小于75%，凿毛
深度不小于5mm. 7.3 测量放线 1）通过CPⅢ控制点按设计道床板位置每隔10m在仰拱填充层上放出轨道中线控制点，用钢钉精确定位，红油漆标识，用墨线弹出轨道中心线； 2)定位出道床板底层最外侧纵横向钢筋和模板位置，以线路中心线和单线中心线进行放线校核。 3)在最外侧纵横向钢筋位置线上采用红色记号笔按设计纵横向钢筋间距标识出所有纵横向钢筋的位置。 7.4 钢筋安装 道床板纵向钢筋采用HRB335Φ20钢筋，横向钢筋采用HRB335Φ16钢筋。根据道床板钢筋布置图画出道床板底层钢筋网边线及钢筋位置控制点,用钢卷尺量出底层钢筋间距，并标记；按梅花型布置预制好的砼垫块，不少于4块/平米；布置纵、横向钢筋，所有纵横向钢筋交叉部位安装绝缘卡，并用绝缘扎丝固定.绝缘卡多余尾部及时剪掉。重点注意支承块周围箍筋间距、块与套靴间隙(1cm）及顶层、顶层钢筋保护层厚度，确保符合设计要求。施工时应先核实道床板实际厚度，当实际厚度在允许偏差范围内时，应合理调整钢筋笼内钢筋相应尺寸,确保保护层厚度满足设计要求。钢筋绑扎完成后，将伸缩缝横模板摆放就位。
轨排框架法在无砟轨道道床板铺设施工 中的应用 摘要：无砟轨道轨排框架施工技术是一种先进的施工方法，可以有效地提高无砟轨道道床板的铺设质量和施工效率。相比传统的铺轨方法，轨排框架法不仅可以减少工期和施工难度，还可以降低施工成本和人工损耗。该技术具有施工精度高、坚固耐用等优点，可以确保无砟轨道的安全和稳定性。在实际施工中，施工人员应根据具体情况选择合适的施工工艺和材料，严格控制施工质量和进度，确保工程的顺利进行。同时，施工人员还应注意安全防护和环保措施，保障施工过程中的安全和环境保护。 关键词：轨排；框架法；无砟轨道 引言：在无砟轨道施工中，轨排框架法是比较常见的施工技术，具有高施工精度和稳定质量的特点。对于采用弹性支承块式无砟轨道，只能使用轨排框架法施工。在铁路双块式无砟轨道的施工中，轨排框架法也有广泛的应用。该技术可以提高施工效率和减少工期，同时保证铺轨的质量和安全性。施工人员需要根据具体情况选择适当的施工工艺和材料，保证施工质量和安全环保。无砟轨道轨排框架施工技术是一种先进、实用、可靠的施工方法，有着广泛的应用前景和发展空间[1]。 一、轨排框架法在施工中的应用优势 在轨道施工中，重载铁路工程的曲线段经常使用无砟轨道进行铺设。在采用轨排框架法进行施工时，要通过最小曲线半径的计算，来确定轨排框架单元的施工长度。该技术是铁路工程中应用较为广泛的一种施工技术。通常情况下，如果最小曲线半径在700米，轨排框架单元的施工长度要控制在8米以内。在重载铁路无砟轨道断面的施工中，轨排框架的架设施工方式的应用优势明显，所产生的上浮力会远低于轨排框架以及轨枕的重力。随着重载铁路工程建设数量和规模逐

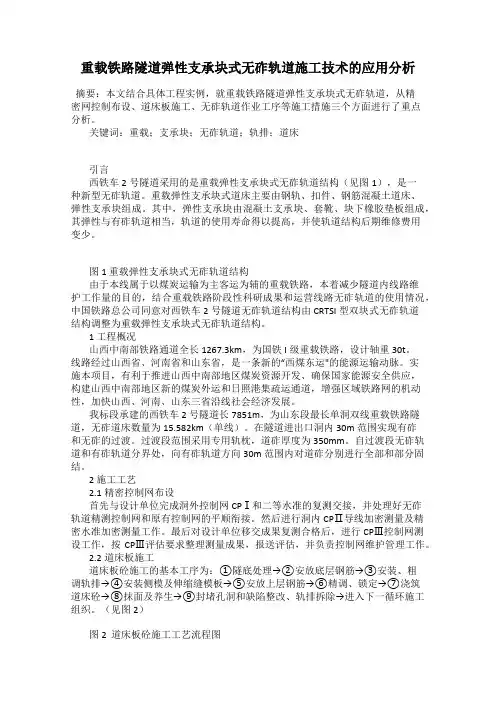

重载铁路隧道弹性支承块式无砟轨道施工技术的应用分析 摘要：本文结合具体工程实例，就重载铁路隧道弹性支承块式无砟轨道，从精 密网控制布设、道床板施工、无砟轨道作业工序等施工措施三个方面进行了重点 分析。 关键词：重载；支承块；无砟轨道；轨排；道床 引言 西铁车2号隧道采用的是重载弹性支承块式无砟轨道结构（见图1），是一 种新型无砟轨道。重载弹性支承块式道床主要由钢轨、扣件、钢筋混凝土道床、 弹性支承块组成。其中，弹性支承块由混凝土支承块、套靴、块下橡胶垫板组成，其弹性与有砟轨道相当，轨道的使用寿命得以提高，并使轨道结构后期维修费用 变少。 图1 重载弹性支承块式无砟轨道结构 由于本线属于以煤炭运输为主客运为辅的重载铁路，本着减少隧道内线路维 护工作量的目的，结合重载铁路阶段性科研成果和运营线路无砟轨道的使用情况，中国铁路总公司同意对西铁车2号隧道无砟轨道结构由CRTSI型双块式无砟轨道 结构调整为重载弹性支承块式无砟轨道结构。 1 工程概况 山西中南部铁路通道全长1267.3km，为国铁I级重载铁路，设计轴重30t。 线路经过山西省、河南省和山东省，是一条新的“西煤东运"的能源运输动脉。实 施本项目，有利于推进山西中南部地区煤炭资源开发、确保国家能源安全供应， 构建山西中南部地区新的煤炭外运和日照港集疏运通道，增强区域铁路网的机动性，加快山西、河南、山东三省沿线社会经济发展。 我标段承建的西铁车2号隧道长7851m，为山东段最长单洞双线重载铁路隧道，无砟道床数量为15.582km（单线）。在隧道进出口洞内30m范围实现有砟 和无砟的过渡。过渡段范围采用专用轨枕，道砟厚度为350mm。自过渡段无砟轨道和有砟轨道分界处，向有砟轨道方向30m范围内对道砟分别进行全部和部分固结。 2 施工工艺 2.1精密控制网布设 首先与设计单位完成洞外控制网CPⅠ和二等水准的复测交接，并处理好无砟 轨道精测控制网和原有控制网的平顺衔接。然后进行洞内CPⅡ导线加密测量及精 密水准加密测量工作。最后对设计单位移交成果复测合格后，进行CPⅢ控制网测设工作，按CPⅢ评估要求整理测量成果，报送评估，并负责控制网维护管理工作。 2.2道床板施工 道床板砼施工的基本工序为：①隧底处理→②安放底层钢筋→③安装、粗 调轨排→④安装侧模及伸缩缝模板→⑤安放上层钢筋→⑥精调、锁定→⑦浇筑 道床砼→⑧抹面及养生→⑨封堵孔洞和缺陷整改、轨排拆除→进入下一循环施工组织。（见图2） 图2 道床板砼施工工艺流程图
