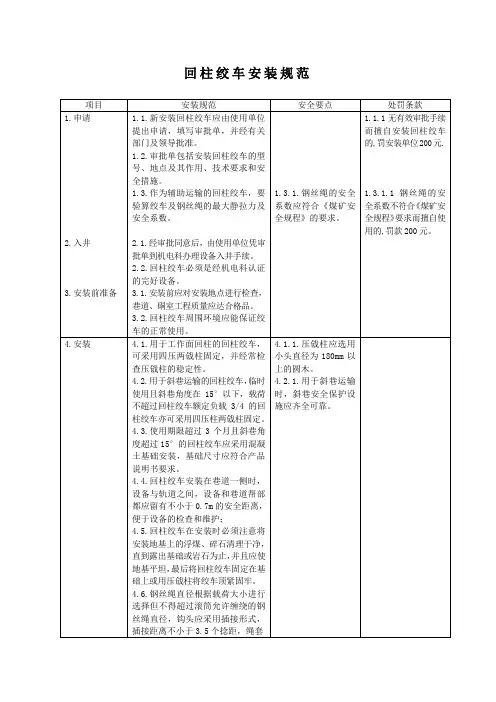

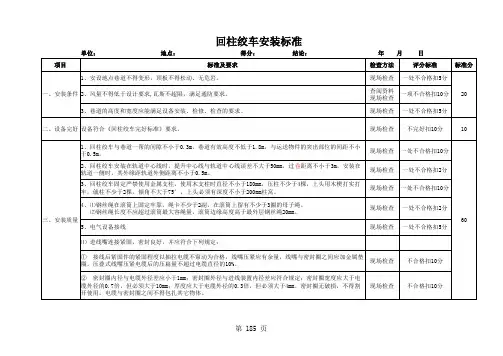

回柱绞车安装规范
项目安装规范安全要点处罚条款
1.申请
2.入井
3.安装前准备1.1.新安装回柱绞车应由使用单位
提出申请，填写审批单，并经有关
部门及领导批准。
1.2.审批单包括安装回柱绞车的型
号、地点及其作用、技术要求和安
全措施。
1.3.作为辅助运输的回柱绞车，要
验算绞车及钢丝绳的最大静拉力及
安全系数。
2.1.经审批同意后，由使用单位凭审
批单到机电科办理设备入井手续。
2.2.回柱绞车必须是经机电科认证
的完好设备。
3.1.安装前应对安装地点进行检查，
巷道、硐室工程质量应达合格品。
3.2.回柱绞车周围环境应能保证绞
车的正常使用。
1.3.1.钢丝绳的安全
系数应符合《煤矿安
全规程》的要求。
1.1.1无有效审批手续
而擅自安装回柱绞车
的,罚安装单位200元.
1.3.1.1钢丝绳的安
全系数不符合《煤矿安
全规程》要求而擅自使
用的,罚款200元。
4.安装 4.1.用于工作面回柱的回柱绞车，
可采用四压两戗柱固定，并经常检
查压戗柱的稳定性。
4.2.用于斜巷运输的回柱绞车，临时
使用且斜巷角度在15°以下，载荷
不超过回柱绞车额定负载3/4的回
柱绞车亦可采用四压柱两戗柱固定。
4.3.使用期限超过3个月且斜巷角
度超过15°的回柱绞车应采用混凝
土基础安装，基础尺寸应符合产品
说明书要求。
4.4.回柱绞车安装在巷道一侧时，
设备与轨道之间，设备和巷道帮部
都应留有不小于0.7m的安全距离，
便于设备的检查和维护；
4.5.回柱绞车在安装时必须注意将
安装地基上的浮煤、碎石清理干净，
直到露出基础或岩石为止，并且应使
地基平坦，最后将回柱绞车固定在基
础上或用压戗柱将绞车顶紧固牢。
4.6.钢丝绳直径根据载荷大小进行
选择但不得超过滚筒允许缠绕的钢
丝绳直径，钩头应采用插接形式，
插接距离不小于3.5个捻距，绳套4.1.1.压戗柱应选用小头直径为180mm以上的圆木。
4.2.1.用于斜巷运输时，斜巷安全保护设施应齐全可靠。
项目安装规范安全要点处罚条款
5.试运转
6.验收、移交内要加装护绳环（鸡心环），用于保
护绳头。
4.7.要求钢丝绳无弯折、硬伤、打结、
严重锈蚀，断丝不超限，钢丝绳在卷
筒上固定要牢固，在滚筒上的排列应
整齐，无严重咬绳、爬绳现象.
5.1.试运转前应对回柱绞车及电气
设备进行详细检查。
5.2.对各传动部分转动两三转，直
到认为传动机构转动灵活，没有卡
阻现象时，方可试运转。
5.3.空载试验时，应使绞车连续正
反转各30min，并达到下列要求：
5.3.1.运转正常、无冲击性噪音；
5.3.2.各部润滑良好、蜗轮箱无渗
漏现象；
5.3.3.轴承最高温度不超过70℃；
5.3.4.各部无松动现象。
5.3.5.空运转试验后，将钢丝绳缠
绕在卷筒上（绞车出绳方向：钢丝
绳应在卷筒上面），再进行负荷试
验，负荷试验可在井下利用支柱作
为负荷。试验时，必须将绞车牢固
地顶上底板上，试验负荷应逐次增
加。若用其它方法试验时，应注意
当负荷增加到一定时，电机有可能
处于超载运转状态，故只能作瞬时
运转，每次试验后检查钢丝绳及机
器各部不得有残余变形，应符合空
载试验的要求。负荷试车时，蜗轮
箱的油温最高不超过90℃。
6.1.负荷试验合格后，由矿组织安
装、使用及相关单位进行验收，验
收合格方能进行正式使用。
6.2 .验收合格后，机电科设备组及
安装单位、使用单位办理相关手续，
填写设备移交单。
4.7.1.卷筒上余绳不
得少于3圈。
6.2.1使用单位自行
安装的不需办移交手
续.
4.7.1.1卷筒上余绳
少于3圈的,罚款100
元.
6.1.1不经过相关单
位验收或验收不合格
擅自使用的,罚使用
单位200元.
6.2.1.1验收合格后,
不办理移交手续的,
罚相关单位200元.
