房屋结构中的构造柱技术的几个要点

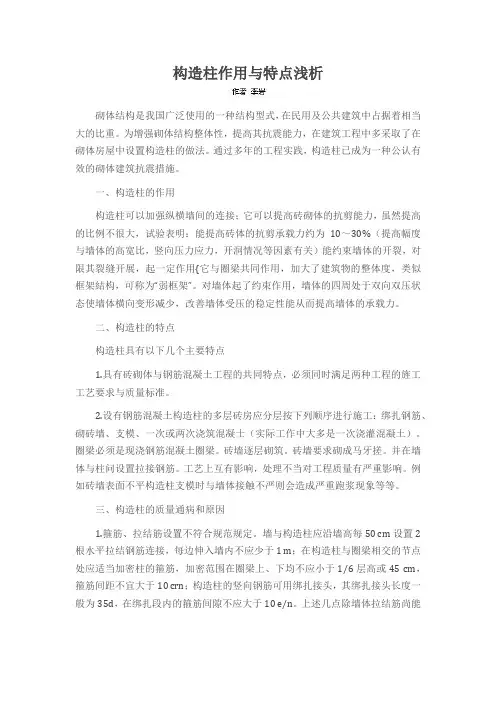

构造柱作用与特点浅析砌体结构是我国广泛使用的一种结构型式，在民用及公共建筑中占据着相当大的比重。

为增强砌体结构整体性，提高其抗震能力，在建筑工程中多采取了在砌体房屋中设置构造柱的做法。

通过多年的工程实践，构造柱已成为一种公认有效的砌体建筑抗震措施。

一、构造柱的作用构造柱可以加强纵横墙间的连接；它可以提高砖砌体的抗剪能力，虽然提高的比例不很大，试验表明：能提高砖体的抗剪承载力约为10～30%（提高幅度与墙体的高宽比，竖向压力应力，开洞情况等因素有关）能约束墙体的开裂，对限其裂缝开展，起一定作用{它与圈梁共同作用，加大了建筑物的整体度，类似框架結构，可称为“弱框架”。

对墙体起了约束作用，墙体的四周处于双向双压状态使墙体横向变形减少，改善墙体受压的稳定性能从而提高墙体的承载力。

二、构造柱的特点构造柱具有以下几个主要特点1.具有砖砌体与钢筋混凝土工程的共同特点，必须同时满足两种工程的旌工工艺要求与质量标准。

2.设有钢筋混凝土构造柱的多层砖房应分层按下列顺序进行施工：绑扎钢筋、砌砖墙、支模、一次或两次浇筑混凝士（实际工作中大多是一次浇灌混凝土）。

圈梁必须是现浇钢筋混凝土圈梁。

砖墙逐层砌筑。

砖墙要求砌成马牙搓。

并在墙体与柱问设置拉接钢筋。

工艺上互有影响，处理不当对工程质量有严重影响。

例如砖墙表面不平构造柱支模时与墙体接触不严则会造成严重跑浆现象等等。

三、构造柱的质量通病和原因1.箍筋、拉结筋设置不符合规范规定。

墙与构造柱应沿墙高每50 cm设置2根水平拉结钢筋连接，每边伸入墙内不应少于1 m；在构造柱与圈梁相交的节点处应适当加密柱的箍筋，加密范围在圈梁上、下均不应小于1/6层高或45 cm，箍筋间距不宜大于10 crn；构造柱的竖向钢筋可用绑扎接头，其绑扎接头长度一般为35d，在绑扎段内的箍筋间隙不应大于10 e/n。

上述几点除墙体拉结筋尚能保证（也不完全是间距50 cm），其他如箍筋加密等几乎均未做到，究其原冈是施工管理水平低、技术素质差。

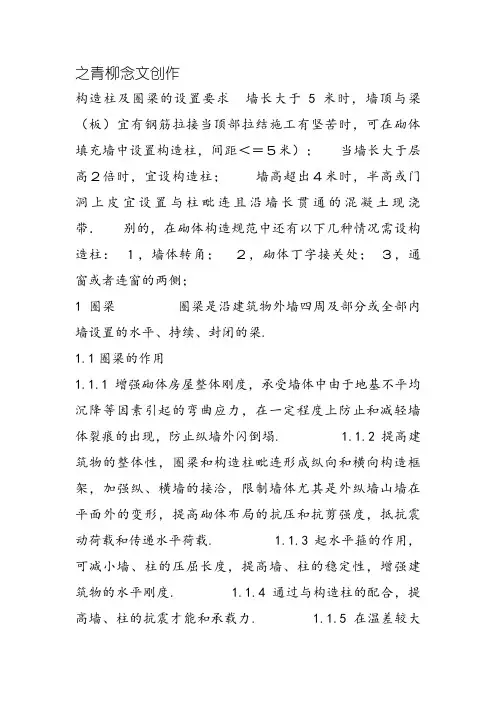

之青柳念文创作构造柱及圈梁的设置要求墙长大于5米时，墙顶与梁（板）宜有钢筋拉接当顶部拉结施工有坚苦时，可在砌体填充墙中设置构造柱，间距＜＝５米）；当墙长大于层高２倍时，宜设构造柱；墙高超出４米时，半高或门洞上皮宜设置与柱毗连且沿墙长贯通的混凝土现浇带．别的，在砌体构造规范中还有以下几种情况需设构造柱：１，墙体转角；２，砌体丁字接关处；３，通窗或者连窗的两侧；1 圈梁圈梁是沿建筑物外墙四周及部分或全部内墙设置的水平、持续、封闭的梁.1.1圈梁的作用1.1.1增强砌体房屋整体刚度，承受墙体中由于地基不平均沉降等因素引起的弯曲应力，在一定程度上防止和减轻墙体裂痕的出现，防止纵墙外闪倒塌. 1.1.2提高建筑物的整体性，圈梁和构造柱毗连形成纵向和横向构造框架，加强纵、横墙的接洽，限制墙体尤其是外纵墙山墙在平面外的变形，提高砌体布局的抗压和抗剪强度，抵抗震动荷载和传递水平荷载. 1.1.3起水平箍的作用，可减小墙、柱的压屈长度，提高墙、柱的稳定性，增强建筑物的水平刚度. 1.1.4通过与构造柱的配合，提高墙、柱的抗震才能和承载力. 1.1.5在温差较大地区防止墙体开裂. 1.2圈梁的设置1.2.1外墙和内纵墙的设置：屋盖处及每层楼盖处均设.1.2.2内纵墙的设置：地震裂度为6、7度地区，屋盖及楼盖处设置，屋盖处间距不该大于7m，楼盖处间距不该大于15m，构造柱对应部位；8度地区，屋盖及楼盖处，屋盖处沿所有横墙，且间距不该大于7m，楼盖处间距不该大于7m，构造柱对应部位；9度地区，屋盖及每层楼盖处，各层所有横墙.1.2.3空阔的单层房屋的设置：砖砌体房屋，檐口标高为5~8m时，应在檐口标高处设置圈梁一道，檐口标高大于8m时应增加圈梁数量；砌块机料石砌体房屋，檐口标高为4~5m时，应在檐口标高处设置圈梁一道，檐口标高大于5m时，应增加圈梁数量；对有吊车或较大震动设备的单层工业房屋，除在檐口和窗顶标高处设置现浇钢筋混凝土圈梁外，尚应增加设置数量. 1.2.4对建造在软弱地基或不平均地基上的多层房屋，应在基础和顶层各设置一道圈梁，其它各层可隔层或每层设置.1.2.5多层房屋基础处设置圈梁一道.1.3圈梁的构造1.3.1圈梁应持续设置在墙的同一水平面上，并尽量的形成封闭圈，当圈梁被门窗洞口截断时，应在洞口上部增设相同截面的附加圈梁，附加圈梁与截面圈梁的搭接长度不该小于其垂直间距的二倍，且不得小于1米.1.3.2纵横墙交接处的圈梁应有靠得住的毗连，刚弹性和弹性方案房屋，圈梁应与屋架、大梁等构件靠得住毗连.1.3.3圈梁的宽度易与墙厚相同，当墙厚大于等于240毫米时，圈梁的宽度不容易小于2/3墙厚；圈梁高度应为砌体厚度的倍数，其实不小于120毫米；设置在软弱粘性土、液化土、新近填土或严重不平均土质上的基础内的圈梁，其截面高度不该小于180毫米.1.3.4现浇圈梁的混凝土强度等级不宜低于C15，钢筋级别一般为1级钢，混凝土呵护层厚度为20毫米，其实不得小于15毫米，也不宜大于25毫米.1.3.5内走廊房屋沿横向设置的圈梁，均应穿过走廊拉通，并隔一定间隔（七度时：15米；八度时：11米；九度时：7米）将穿过走廊部分的圈梁部分加强，其最小高度一般不小于300毫米. 1.4圈梁的最小纵筋不该小于4φ10，箍筋最大间距不该大于250mm.2 构造柱2.1构造柱的作用2.1.1构造柱可以提高砌体的抗剪强度10%~30%左右，提高幅度与砌体高宽比、竖向压力和开洞情况有关.2.1.2构造柱通过与圈梁的配合，形成空间构造框架体系，使其有较高的变形才能.当墙体开裂以后，以其塑性变形和滑移、磨擦来耗散地震能量，它在限制破碎墙体散落方面起着关键的作用.由于磨擦，墙体可以承担竖向压力和一定的水平地震作用，包管了房屋在罕遇地震作用下不至倒塌.2.2构造柱的设置构造柱应当设置在地震时震害较重，毗连构造比较单薄和易于应力集中的部位.（详见下表）注：外廊式和单面走廊式的多层砖房，应按房屋层数增加一层后，根据下表要求设置构造柱，且单面走廊两侧的纵墙应按外墙处理；讲授楼、医院等横墙较少的房屋，应根据房屋增加一层后的层数，按下表设置构造柱.2.3构造柱的构造2.3.1构造柱应与圈梁毗连，构造柱的纵筋应穿过圈梁，包管构造柱的纵筋上下贯通.隔层设置圈梁的房屋，应在无圈梁的楼层设置配筋砖带.仅在外墙四角设置构造柱时，在外墙上应伸过一个开间，其它情况应在外纵墙和相应横墙上拉通，其截面高度不该小于四皮砖，砂浆强度不该低于M5级. 2.3.2构造柱与墙毗连处宜砌成马牙槎，并应沿墙高每隔500毫米，设2φ6拉结钢筋，每边伸入墙内不小于1米或伸至洞口边.2.3.3构造柱的最小截面可采取240×180毫米，房屋四角的构造柱可适当加大截面尺寸，施工时应先砌墙后浇柱，构造柱的混凝土强度等级不宜低于C15,钢筋级别一般为1级钢，混凝土呵护层厚度为20毫米，其实不得小于15毫米，也不宜大于25毫米.纵向钢筋应采取4φ12，箍筋间距不宜大于250mm，且在柱上、下端宜适当加密；7度时超出6层，8度时超出5层，9度时构造柱纵向钢筋宜采取4φ14，箍筋间距不该大于200mm.圈梁和构造柱的交接处，圈梁钢筋应放在构造柱钢筋的内侧，即把构造柱当作圈梁的支座，这样对布局有利.2.3.4构造柱可不单独设置基础，但应伸入地下500毫米，宜在柱根设置120毫米厚的混凝土座，将柱的竖向钢筋锚固在该座内，这样有利于抗震，方便施工.当有基础圈梁时，可将构造柱竖向钢筋锚固在低于室外地面下50毫米的基础圈梁内.若遇基础圈梁高于室外地面（室内、外高差较大），仍应将构造柱伸入室外地面下500毫米，在柱根设置120毫米厚的混凝土座.当墙体附有管沟时，构造柱埋置深度应大于沟的深度.2.4构造柱的配筋2.4.1构造柱纵筋不宜小于4φ12，对于边柱、角柱不宜少于4φ14.七度时超出6层，8度时超出5层.9度时纵向钢筋宜采取4φ14.构造柱的竖向受力钢筋的直径也不宜小于16mm.构造柱的竖向受力钢筋应在基础梁和楼层圈梁中锚固，并应符合受拉钢筋的锚固要求.2.4.2构造柱箍筋最小直径采取φ6，间距不宜大于250mm，柱上、下端大于等于h/6（h为层高）及大于等于450mm范围内箍筋间距加密至100mm.植筋深度表混凝土强度等级C15 C20 C25 ≥C30I级钢筋植筋深度 20d 18d 16d 14dII级钢筋植筋深度 22d 20d 18d 16d 注：①d为钢筋直径.②当植入钢筋密度较大时，宜适当增加植筋深度.③当新增构件为其他布局构件时，其原构件混凝土强度等级不得低于C20.④当新增构件为悬挑布局构件时，其原构件混凝土强度等级不得低于C25.在柱顶、柱脚与圈梁钢筋交接的部位，应按设计和规范要求加密柱的箍筋，加密范围一般在圈梁上、下均不该小于六分之一层高或600mm，箍筋间距不宜大于100mm（柱脚加密区箍筋待柱骨架立起搭接后再绑扎）.柱顶、柱脚箍筋加密，加密范围1／6柱高，其实不小于450mm，箍筋间距100mm.钢筋绑扎陌头应避开箍筋加密区，同时接头范围的箍筋加密.当受拉钢筋的直径d>25mm及受压钢筋直径d>28mm时候，不宜采取绑扎搭接接头(版新《混规》对这两个数据作出了更严格的要求，旧规范定的是：28mm和32mm)注1：本表适用于纵向受拉钢筋的绑扎接头面积百分率不大于25%的情况；当绑扎接头面积百分率介于25%～50%之间时，表中数值乘以系数1.2取用；当绑扎接头面积百分率大于50%时，表中数值乘以系数1.35取用；当最小搭接长度两根直径分歧的钢筋搭接长度，以较细钢筋的直径计算；注2：当带肋钢筋直径Φ>25 mm时，其最小搭策应按相应数值乘以系数1.1取用；对环氧树脂涂层的带肋钢筋，其最小搭策应按相应数值乘以系数1.25取用；在混凝土凝结过程中易受扰动时（如采取滑升模板和爬升模板等方式施工），其最小搭策应按相应数值乘以系数1.1取用；对结尾采取机械锚固措施的带肋钢筋，其最小搭接可按相应数值乘以系数0.7取用；当带肋钢筋混凝土呵护层厚度大于搭接钢筋直径的三倍且配有箍筋时，其最小搭接可按相应数值乘以系数0.8取用；注3：对有抗震设防要求的布局构件，其受力钢筋最小搭接长度对一、二级抗震等级应按相应数值乘以系数1.15取用，对三级抗震等级应按相应数值乘以系数1.05取用，对四级抗震等级的布局构件不作调整；在任何情况下受拉钢筋的最小搭接长度不该小于300mm.注4：纵向受压钢筋搭接时，其最小搭策应按上述规定确定后，乘以系数0.7取用.在任何情况下，受压钢筋的最小搭接长度不该小于200mm.；2搭接长度应用举例【例d2.1】某构件二级抗震等级，混凝土强度等级C35，纵向受拉钢筋采取RRB400（III）级Φ28环氧树脂涂层钢筋，绑扎接头面积百分率介于40%，试确定其搭接长度.解: 最小搭接长度=40d×1.2×1.1×1.25×1.15=75.9d=2126mm.钢筋每一个接头可按增加2150mm长度备料.【例d2.2】某构件无抗震设防要求，混凝土强度等级C25，纵向受压钢筋采取HRB335（II）级Φ18带肋钢筋，绑扎接头面积百分率介于60%，试确定其搭接长度.解: 最小搭接长度=45d×1.35×0.7=42.525d=765.45mm.钢筋每一个接头可按增加800mm长度备料.【例d2.3】某无垫层基础梁构件，最小混凝土呵护层厚度70mm，按3级抗震等级要求设防，混凝土强度等级C30，纵向受拉钢筋采取HRB400（III）级Φ22带肋钢筋，绑扎接头面积百分率40%，试确定其搭接长度.解: 最小搭接长度=40d×1.2×0.8×1.05=40.32d=887.04mm.钢筋每一个接头可按增加900mm长度备料.3钢筋电弧焊也说说熔焊中的电弧焊毗连.钢筋电弧焊可分为搭接焊、帮条焊、坡口焊、熔槽帮条焊和窄间隙焊五种接头形式.搭接焊接头适用于焊接直径10～40mm的HPB235、HRB335、HRB400钢筋.钢筋搭接焊宜采取双面焊.不克不及停止双面焊时，可采取单面焊.焊接前，钢筋宜预弯，以包管两钢筋的轴线在一直线上，使接头受力性能杰出.帮条焊接头适用于焊接直径10～40mm的HPB235、HRB335、HRB400钢筋.钢筋帮条焊宜采取双面焊，不克不及停止双面焊时，也可采取单面焊.帮条宜采取与主筋同级别或同直径的钢筋制作；如帮条级别与主筋相同时，帮条直径可以比主筋直径小一个规格；如帮条直径与主筋相同时，帮条钢筋级别可比主筋低一个级别.钢筋搭接焊接头或帮条焊接头的焊缝厚度h应不小于0.3倍主筋直径；焊缝宽度b不该小于0.7倍主筋直径.对于直径大于等于10mm的热轧钢筋，其接头采取搭接,帮条电弧焊时，应符合下列要求:1)焊接接头当设计有要求时应采取双面焊缝，无特殊要求时一般可采取单面焊缝.对于Ⅰ级钢筋的搭接焊或帮条焊的焊缝总长度应不小于8d；对于Ⅱ、Ⅲ级钢筋，其搭接焊或帮条焊的焊缝总长度应不小于10d，帮条焊时接头双方的焊缝长度应相等.2)帮条的总截面面积应符合下列要求：当主筋为Ⅰ级钢筋时，不该小于主筋截面面积的1.2倍；当主筋为Ⅱ、Ⅲ级钢筋时，不该小于主筋截面面积的1.5倍.为了便于施焊和使帮条与主筋的中心线在同一平面上.帮条宜采取与主筋同钢号，同直径的钢筋制成，如帮条与主筋级别分歧时，应按设计强度停止换算.帮条的长度应知足相应的焊缝要求.。

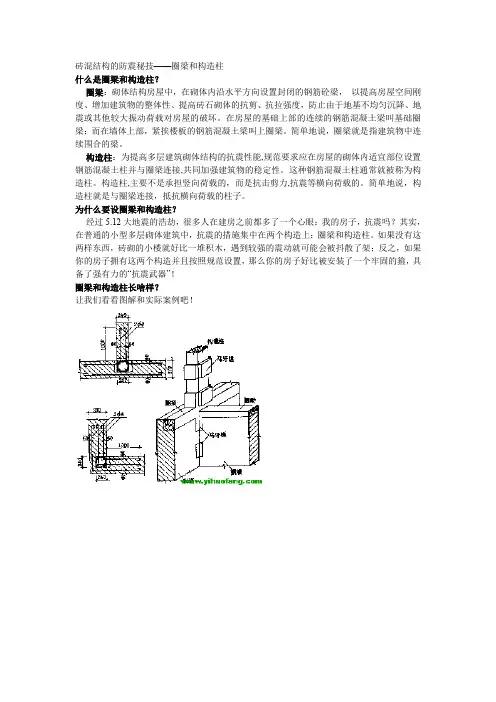

砖混结构的防震秘技——圈梁和构造柱
什么是圈梁和构造柱？
圈梁：砌体结构房屋中，在砌体内沿水平方向设置封闭的钢筋砼梁，以提高房屋空间刚度、增加建筑物的整体性、提高砖石砌体的抗剪、抗拉强度，防止由于地基不均匀沉降、地震或其他较大振动荷载对房屋的破坏。

在房屋的基础上部的连续的钢筋混凝土梁叫基础圈梁；而在墙体上部，紧挨楼板的钢筋混凝土梁叫上圈梁。

简单地说，圈梁就是指建筑物中连续围合的梁。

构造柱：为提高多层建筑砌体结构的抗震性能,规范要求应在房屋的砌体内适宜部位设置钢筋混凝土柱并与圈梁连接,共同加强建筑物的稳定性。

这种钢筋混凝土柱通常就被称为构造柱。

构造柱,主要不是承担竖向荷载的，而是抗击剪力,抗震等横向荷载的。

简单地说，构造柱就是与圈梁连接，抵抗横向荷载的柱子。

为什么要设圈梁和构造柱？
经过5.12大地震的浩劫，很多人在建房之前都多了一个心眼：我的房子，抗震吗？其实，在普通的小型多层砌体建筑中，抗震的措施集中在两个构造上：圈梁和构造柱。

如果没有这两样东西，砖砌的小楼就好比一堆积木，遇到较强的震动就可能会被抖散了架；反之，如果你的房子拥有这两个构造并且按照规范设置，那么你的房子好比被安装了一个牢固的箍，具备了强有力的“抗震武器”！
圈梁和构造柱长啥样？

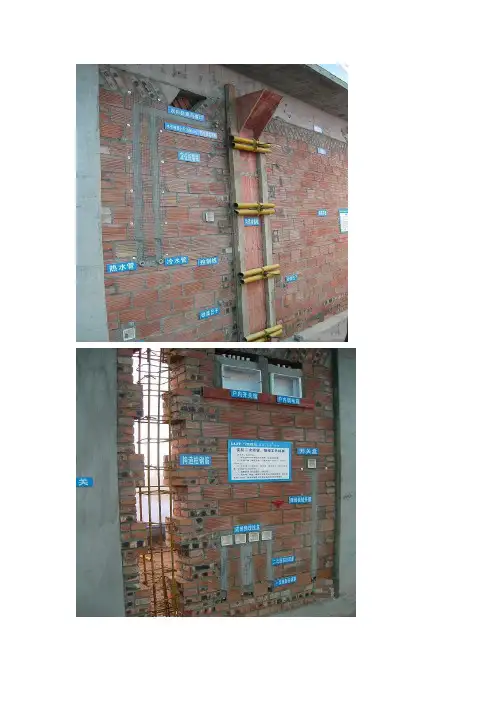

让我们看看图解和实际案例吧！
图解：构造柱要与圈梁地梁、基础梁整体浇筑。

与砖墙体要在结构工程有水平拉接筋连接。

如果构造柱在建筑物、构筑物中间位置，要与分布筋做连接。

构造柱及圈梁的设置要求墙长大于5米时，墙顶与梁（板）宜有钢筋拉接当顶部拉结施工有困难时，可在砌体填充墙中设置构造柱，间距＜＝５米）；当墙长大于层高２倍时，宜设构造柱；墙高超过４米时，半高或门洞上皮宜设置与柱连接且沿墙长贯通的混凝土现浇带．另外，在砌体构造规范中还有以下几种情况需设构造柱：１，墙体转角；２，砌体丁字接关处；３，通窗或者连窗的两侧；1 圈梁圈梁是沿建筑物外墙四周及部分或全部内墙设置的水平、连续、封闭的梁。

1.1圈梁的作用1.1.1增强砌体房屋整体刚度，承受墙体中由于地基不均匀沉降等因素引起的弯曲应力，在一定程度上防止和减轻墙体裂缝的出现，防止纵墙外闪倒塌。

1.1.2提高建筑物的整体性，圈梁和构造柱连接形成纵向和横向构造框架，加强纵、横墙的联系，限制墙体尤其是外纵墙山墙在平面外的变形，提高砌体结构的抗压和抗剪强度，抵抗震动荷载和传递水平荷载。

1.1.3起水平箍的作用，可减小墙、柱的压屈长度，提高墙、柱的稳定性，增强建筑物的水平刚度。

1.1.4通过与构造柱的配合，提高墙、柱的抗震能力和承载力。

1.1.5在温差较大地区防止墙体开裂。

1.2圈梁的设置1.2.1外墙和内纵墙的设置：屋盖处及每层楼盖处均设。

1.2.2内纵墙的设置：地震裂度为6、7度地区，屋盖及楼盖处设置，屋盖处间距不应大于7m，楼盖处间距不应大于15m，构造柱对应部位；8度地区，屋盖及楼盖处，屋盖处沿所有横墙，且间距不应大于7m，楼盖处间距不应大于7m，构造柱对应部位；9度地区，屋盖及每层楼盖处，各层所有横墙。

1.2.3空旷的单层房屋的设置：砖砌体房屋，檐口标高为5~8m时，应在檐口标高处设置圈梁一道，檐口标高大于8m时应增加圈梁数量；砌块机料石砌体房屋，檐口标高为4~5m时，应在檐口标高处设置圈梁一道，檐口标高大于5m时，应增加圈梁数量；对有吊车或较大震动设备的单层工业房屋，除在檐口和窗顶标高处设置现浇钢筋混凝土圈梁外，尚应增加设置数量。
