关节型机器人机械臂结构设计关节连接是机械臂结构设计的核心之一、通常使用球面接头或者转动关节进行连接，以实现机械臂关节的灵活运动。
球面接头由一个球型部件和一个杯形部件组成，通过球面接触面的滚动实现相对转动。
转动关节采用轴承来实现关节的转动功能。
关节连接的设计需要考虑机械臂的负载情况和运动自由度，以确保机械臂的运动灵活性和稳定性。
材料选择是机械臂结构设计的另一个重要方面。
机械臂的材料选择需要考虑机械强度、刚度和重量等因素。
一般来说，机械臂的结构部件采用铝合金或者钛合金等轻质材料，以减轻机械臂自身的重量，提高其运动速度和操作效率。
传动装置是机械臂结构设计中的关键部分。
传动装置通常采用电机和减速器来实现力矩的传递和控制。
电机的选择需要考虑机械臂的负载情况和运动速度等因素。
减速器的选择需要根据机械臂关节的转速和力矩需求来确定。
常见的传动装置有直线传动装置、伺服驱动装置和液压驱动装置等。
力传感器是机械臂结构设计中的关键装置之一、力传感器用于测量机械臂末端执行器受到的力和力矩，以实现机械臂的力控制。
力传感器的设计需要考虑其精度、稳定性和可靠性。
常见的力传感器有应变片式传感器、电容传感器和电磁感应传感器等。
动力源是机械臂结构设计中必不可少的部分。
机械臂通常使用电动机作为动力源，通过电池或者外部电源提供能量。
电动机的选择需要考虑机械臂的负载情况、运动速度和动力需求等因素。
另外，为了满足机械臂的长时间工作需求，还需要考虑机械臂的节能性和散热性。
综上所述，关节型机器人机械臂结构设计需要考虑关节连接、材料选择、传动装置、力传感器以及动力源等方面。
合理的结构设计可以提高机械臂的运动灵活性、稳定性和控制精度，从而满足不同应用领域的需求。
4自由度机械臂结构设计引言机械臂是一种用于完成特定任务的机器人装置，具有广泛的应用领域，例如工业自动化、医疗手术和军事等。
本文将讨论4自由度机械臂的结构设计，以及在不同任务中的应用。
机械臂的自由度机械臂的自由度是指机械臂能够自由运动的独立关节数量。
4自由度机械臂由4个独立的旋转关节组成，使得机械臂可以在3D空间中进行平移和旋转运动。
结构设计关节结构4自由度机械臂的关节结构应具有一定的刚度和承载力，以便支撑机械臂的运动和负载。
通常采用液压或电动驱动的转动关节来实现机械臂的自由度。
每个关节应具有一定的转动范围和精度，以满足不同任务的需求。
运动范围4自由度机械臂的运动范围应能够满足各种任务的需求。
通过合理设计关节的转动范围，可以确保机械臂能够在三维空间中覆盖特定区域。
此外，机械臂的运动范围还应考虑到其在工作空间内的尺寸限制，以及与其他设备或障碍物的碰撞风险。
站立稳定性机械臂的站立稳定性是指机械臂在执行任务时，能够保持平衡和稳定的能力。
站立稳定性取决于机械臂的结构设计和重心位置。
为了确保机械臂的稳定性，可以采用合适的重心位置和支撑结构。
此外，考虑到机械臂运动时的惯性力，还需要设计相应的减振和平衡装置。
控制系统机械臂的控制系统对于实现精准的运动控制和任务执行至关重要。
控制系统包括传感器、执行器和控制算法等。
传感器用于感知机械臂末端的位置和姿态信息，执行器通过控制关节转动实现机械臂的运动，控制算法根据传感器的反馈信息进行计算和控制。
设计高效可靠的控制系统可以提高机械臂的运动精度和工作效率。
应用领域4自由度机械臂由于其灵活性和可定制性，在多个领域具有广泛的应用。
以下是几个典型的应用案例：工业自动化4自由度机械臂在工业生产线上可以完成各种简单重复的操作任务，例如搬运、装配和焊接等。
机械臂的高速度和精度可以提高生产效率和产品质量。
医疗手术4自由度机械臂在医疗手术中可以用于进行精确的手术操作，例如微创手术和精准定位。

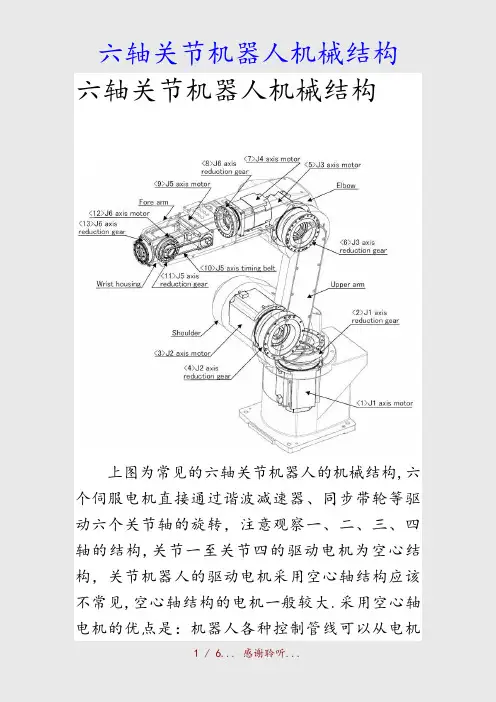

六轴关节机器人机械结构上图为常见的六轴关节机器人的机械结构,六个伺服电机直接通过谐波减速器、同步带轮等驱动六个关节轴的旋转，注意观察一、二、三、四轴的结构,关节一至关节四的驱动电机为空心结构，关节机器人的驱动电机采用空心轴结构应该不常见,空心轴结构的电机一般较大.采用空心轴电机的优点是：机器人各种控制管线可以从电机中心直接穿过，无论关节轴怎么旋转，管线不会随着旋转,即使旋转，管线由于布置在旋转轴线上，所以具有最小的旋转半径。
此种结构较好的解决了工业机器人的管线布局问题。
对于工业机器人的机械结构设计来说，管线布局是难点之一，怎样合理的在狭小的机械臂空间中布置各种管线(六个电机的驱动线、编码器线、刹车线、气管、电磁阀控制线、传感器线等)，使其不受关节轴旋转的影响，是一个值得深入考虑的问题.ﻫ机器人的腕部结构常见有如下几种结构:ﻫ在这三种手腕部的结构中，以第一种(ＲBＲ型)结构应用最为广泛,它适应于各种工作场合，后两种结构应用范围相对较窄，比如说3Ｒ型的手腕结构主要应用在喷涂行业等。
ﻫ关节设计：ﻫ对于国外的工业机器人主要制造国家来说，六轴关节机器人的研发设计及制造已经有好几十年的历史了,整个工业机器人的研发制造体系较为完善,他们的技术相对来说比较成熟，他们在相互竞争中可以相互模仿、改善、不断推陈出新，他们的技术对于国内来说，近乎完美。
而国内目前这个行业还处在黎明前的黑暗阶段，虽然有不少公司有这个研发意图，或者正在研发途中，不管怎么说，浮出水面公布自己正在研发或者研发成功的公司应该说是极少数，即使宣布自己研发成功，也只是初步试验成功,真正产业化、商品化还有一段相当漫长的路要走.而更多的公司还停留在项目立项、技术评估、投入风险分析的阶段.由于国内做这个行业的很少，相关的结构也没有什么可参考的，技术储备不足，少数的单位或个人有机会能够拆拆别人的机器，拆个一知半解，更多的人只能在旁边看看了(比如说我，想拆都没机会＾_^），还好了,网络资源丰富,今搜集到不少机械结构方面的图片,分享给大家参考，希望咱们做机械设计的(我应该也算是个机械工程师啊^_^毕竟我也是做机械的）少走点弯路,做出更好的机器.ﻫ六轴关节机器人的腕部关节设计较为复杂,因为在腕部同时集成了三种运动．小型的六轴关节机器人的腕部关节主要采用谐波减速器。
达芬奇机器人机械臂结构1. 引言达芬奇机器人是一种先进的机器人系统，广泛应用于工业生产、医疗领域、科学研究等各个领域。
其机械臂结构是其中的关键组成部分，决定了机器人的运动能力、灵活性和稳定性。
本文将针对达芬奇机器人机械臂结构进行详细介绍。
2. 机械臂的基本结构达芬奇机器人的机械臂结构通常由多个关节连接而成，每个关节都由电机驱动，实现对机械臂的运动控制。
机械臂的基本结构包括以下几个组成部分：2.1. 底座底座是机械臂的支撑部分，通常由一块坚固的底座板和底座支架组成。
底座板用于固定底座支架，底座支架用于连接机械臂的其他部分。
2.2. 关节机械臂通常由多个关节连接而成，每个关节都有一个旋转轴，使机械臂能够在各个方向上进行运动。
关节通常由电机和减速器组成，电机提供动力，减速器将电机的高速旋转转换为关节的低速运动。
2.3. 连杆连杆是机械臂的主要运动部分，用于连接不同关节的旋转轴。
连杆的长度、形状和材质根据具体的应用需求进行设计，以实现机械臂的预期运动能力。
2.4. 末端执行器末端执行器是机械臂的末端部分，通常用于执行各种任务，例如抓取、组装、焊接等。
末端执行器的种类繁多，可以是机械手爪、吸盘、激光切割头等，根据具体的任务需求进行选择。
3. 机械臂结构的优势达芬奇机器人的机械臂结构具有以下几个优势：3.1. 灵活性机械臂的每个关节都可以实现自由运动，在三维空间内灵活操作，适应各种不同工作环境和任务需求。
3.2. 高精度机械臂由电机驱动，可以通过精确的控制实现高精度的运动，满足一些精密操作的要求，如组装微小零部件。
3.3. 多功能性机械臂可以根据不同的任务需求更换末端执行器，在不同的场景中执行各种不同的操作，实现多种功能。
3.4. 扩展性机械臂结构可以根据需要进行扩展，增加关节和连杆的数量，以实现更大范围和更复杂的运动。
4. 达芬奇机械臂的运动控制达芬奇机械臂的运动控制是通过传感器和控制算法实现的。
传感器用于检测机械臂的运动状态和环境信息，控制算法根据检测到的信息计算出相应的动作指令，然后通过控制器将指令传递给电机，实现机械臂的运动。
