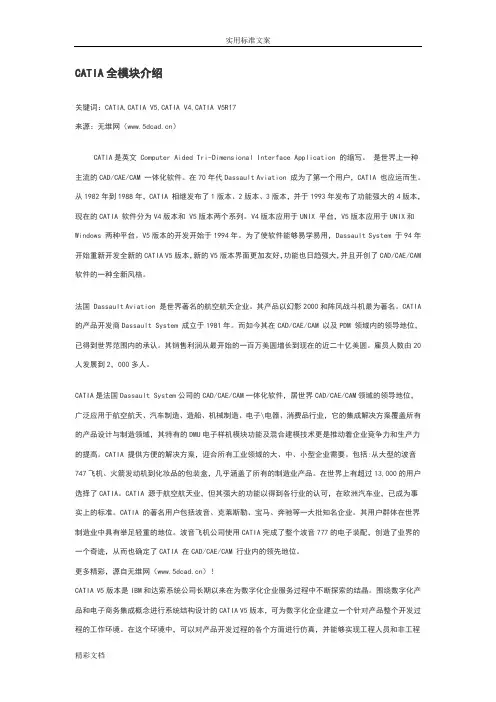

CATIA配置包介绍(CPE)

CATIA V5模块详细介绍

代号简单介绍详细说明

CATCATIA Team PLM CATIAPLM EXPRESS基础包

TDMCATIA - Team PDM CATIAPDM团队CATIA TEAM PLM在6类不同角色基础上提供了44种高价值的选项，使得其能够适应工业界所有的业务，CATIA TEAM PLM作为一个平台，已经成为企业成长的引擎。

CC1CATIA - CADAMIntegration1 CADAM接口1CADAM接口1（CC1），提供集成化工具，可使V5工程绘图产品能够重复使用CATIA-CADAM工程绘图产品(CCD)生成2D绘图信息。这种集成功能可使目前的CCD用户能够灵活并且容易地在其工作环境中集成CATIA V5的产品,并继承他们的工程实践经验。

CD1 CATIA - CollaborativeDesign 1 即时协同设计CATIA协同设计（CD1）,作为突破，即时协同设计使零件或曲面在各个领域中的并行设计成为可能。设计者能共享特征，从而能并行地创建零件，或在同步或异步模式下交换信息。即时协同设计是完全可扩展的，从局部的点到点通信应用，到标准通信解决方案集成中的客户端/服务器模式。

ID1CATIA - Interactive Drafting1 交互式绘图1交互式工程绘图1（ID1），可以满足二维设计和工程绘图的需求。本模块提供了高效、直观和交互的工程绘图系统。通过集成2D交互式绘图功能和高效的工程图修饰和标注环境，交互式工程绘图模块也丰富了创成式工程绘图模块。

IG1 CATIA - IGES Integratoin 1IGES 接口1IGES 接口1（IG1），可帮助多个CAD/CAM系统并存的用户通过中间的标准数据格式进行数据交换。用户可以在两个完全不同的系统之间直接进行可靠的双向数据交换,也可以自动存取IGES文件。该产品能够处理3D线架元素、曲面和剪裁曲面元素、等距偏置曲线、表皮和表皮边界、二次曲线和颜色。转换完成后,同时产生一个HTML格式转换报告。

PD1CATIA - Part Design 1 零件设计1零件设计1（PD1），提供用于零件设计的混合造型方法。广泛使用的关联特征和灵活的布尔运算方法相结合，提供的高效和直观的解决方案允许设计者使用多种设计方法。用户可以在可控制关联性的装配环境下进行草图设计和零件设计，在局部3D参数化环境下添加设计约束，由于支持零件的多实体操作，可轻松管理零件更改，如进行灵活的设计后期操作。设计更改十分直观快捷。

AS1CATIA - Assembly Design 1装配设计1装配设计1（AS1），提供了在装配环境下可由用户控制关联关系的设计能力，通过使用自顶向下和自底向上的方法管理装配层次，可真正实现装配设计和单个零件设计之间的并行工程。 系统提供了多种高效的工作方式 ，如标准零件或装配件的目录库、强大的高级装配特征、自动爆炸视图生成、自动生成BOM表等。

WS1CATIA - Wireframe &Surface 1 线架和曲面设计1线架和曲面设计1（WS1），具有强大的曲面、线框类元素生成能力，作为CATIA零件实体设计能力的补充。可以进行复杂的零件外型设计，是实现混合建模的重要手段，丰富了CATIA 的实体造型能力。可在设计过程的初步阶段创建线架模型的结构元素。它所采用的基于特征的设计方法提供了高效直观的设计环境，可实现对设计方法与规范的捕捉与重用。

RT1 CATIA - Real TimeRendering1 实时渲染1实时渲染1（RT1），可以通过利用材质的技术规范来生成模型的逼真渲染显示。纹理可以通过草图创建，也可以由导入的数字图像或选择库中的图案来修改。材质库和零件的指定材质之间具有关联性，可以通过规范驱动方法或直接选择来指定材质。实时显示算法可以快速地将模型转化为逼真渲染图。

ST1 CATIA - Step Core Interface1 STEP接口STEP接口（ST1），允许用户交互式地以STEP AP203和STEP 214数据格式读写数据，并支持几何体和装配结构,并能够输入、输出拓扑关系(如实体、壳体类零件)。为了方便数据存取,CATIA V5采用Windows风格的用户界面(如File>Open,File>Save As)以及自动识别STEP的文件类型。

KT1CATIA - Product KnowledgeTemplate 1 产品知识模板1产品知识模板1（KT1），允许使用由CATIA产品知识2（PKT）在CATPart文档中生成的用户自定义特征，并且可通过输入相应参数和指定参考几何的方式对其进行修改。这种可访问的智能化用户定义特征存贮在CATIA Catalog类型的文件中，并通过给定相应输入参数和几何重用这些特征。因此，可共享最好的经验，便于重用。这样可提高设计的方法，并可大大提高设计效率。

KE1CATIA - Knowledge Expert 1知识专家1知识专家1（KE1），允许用户调入并使用由CATIA 知识工程专家2 （KWE）生成和存储在规则库中的规则。因此可以是设计与已存在的标准协调一致，如最佳的经验、应用流程、设计的修正。

GDRCATIA - Generative Drafting2 创成式绘图2创成式绘图2（GDR），可以3D机械零件和装配中生成相关联的二维工程图。同时可以自动生成3D尺寸标注。可以快速生成相关的剖视图、局部放大视图、向视图等相关视图。可以进行标准的信息标注和注释。3D模型与二维图纸的关联性保证了设计更改的一致性。同时还提供有可以输出DXF、DWG等常用的二维数据格式。

COMCATIA - Object Manager 2目标管理器2目标管理器2（COM），为CATIA所有产品和配置提供核心用户功能。该产品提供了所有产品人机对话和显示管理等所必须的公共功能和整个基础架构,所有这些都是通过统一的用户界面实现的。这些公共功能包括STL、VRML、TIFF、CGM、JPEG和BMP等标准输出格式的打印输出和图像处理。通过支持VB可编辑宏的程序化界面,可以实现对OLE的支持、编辑和自动调用。同时,它也为部件库提供了基本构架。

V4ICATIA - V4 Integration 2 V4集成2V4 集成2（V4I），与CATIA集成产品2可帮助CATIA V4的客户充分利用CATIA V5的高级功能,以保护客户在CATIA V4上的投资。该产品实现了两个版本之间的集成。数据的向上兼容性允许CATIA V5的数据格式。数据的向下兼容特性可把CATIA V5的几何体加载到CATIA V4的工作模型中进行工程分析、数据加工及其它的下一工作流程的应用，并保存为V4的文件。

MCECATIA - Mechanical ProductCreation 机械设计包

PDGCATIA – Part Design 2 零件设计 2零件设计2（PDG），具有零件3D实体设计的强大功能。该产品同时还具有关联的基于特征功能和动态草图设计。采用后参数化处理技术，用户可以进行模糊化设计，并在设计的任何阶段进行参数化修改。图形化的造型特征树清晰反映整个设计流程,用户可以对整个特征组进行管理操作,以加快设计更改。

ASDCATIA – Assembly Design 2装配设计 2装配设计2（ASD），可以实现自上而下或自下而上的装配和零件设计。设计师点击产品结构树，即可实现零件设计和装配设计之间的切换，并可实现3D机械零件和装配件的关联设计。通过简单地移动鼠标或选取图标，用户就能将零件拖动到或快速移动到装配位置。在装配件中可快速进行干涉的检查。

GS1CATIA – Generative ShapeDesign 1 创成式外形设计 1创成式外形设计模块（GS1），帮助设计者在线架、多种曲面特征的基础上，进行机械零部件外形设计。本模块还提供了一系列全面的工具集，用于创建和修改复杂外形设计或混合零件造型中的机械零部件外形。它还带有智能化的工具，如用于管理特征重用的超级拷贝（powercopy)功能。它的以特征为基础的方法提供了直观和高效的设计环境，系统可以捕捉和重用设计方法和规范。

FM1CATIA – Functional MoldedPart 1 功能模型零件 1功能建模零件设计1(FM1)，是专用于模具制造和塑料零件设计的灵活而高效的3D建模工具包。该应用模块提供了对设计模制零件中最有用的直观功能性特征集合的直接访问。例如，常用的阴阳模设计功能性特征如拉伸、旋转、切割、表面加厚、加肋、凸台、剪切、型腔、格栅、加强肋和抽壳。这个新的设计方法使得用户能够在自动生成几何模型以达到需求的同时，真正地专注于设计目标。能够更快更有效地创建和修改设计，同时捕捉必需的知识以改进对于设计的全面理解。作为对使用特征树和设计历史管理设计流程的替代，FM1提供了定义形状特征的工具例如模具的阴模、壳体和阳模。用户可以观察最终得到的铸模形状，并选择增加与最初特征相关联的递增特征，这远远胜过在一系列几何属性中得到放映。

HDXCATIA - Mechanical ShapeDesign 机械曲面扩展

GSDCATIA – Generative ShapeDesign 2 创成式外形设计 2创成式外形设计（GSD），主要用于生成复杂的曲面外型。GSD提供了CATIA线架与曲面2产品所包含的所有功能与命令。它提供了大量的曲面处理工具,以生成和修改用于复杂外形或混合造型设计中的机械设计曲面。CATIA创成式外形设计2产品的基于特征的设计方法,提供了高效、直观的设计环境,以对设计方法和技术规范进行捕捉并再用。

FS1CATIA – Freestyle Shaper 1自由风格曲面造型 1自由风格曲面造型1（FS1），提供了基于曲面的工具,允许设计师快速生成具有特定风格的外形及曲面。设计人员通过曲线或曲面的控制点可以任意地对曲面的外型进行修改，并可曲线、曲面进行修剪和光顺处理。同时提供大量曲线、曲面检查工具、可以实时检查曲线曲面的质量。支持NURBS和Bezier曲面造型方法,因而设计师可直接地处理修剪后的曲面,同时保持同其基础外形的相关性。

DL1CATIA – Developed Shapes1 展开形状 1展开形状 1(DL1)，能快速容易地展开规则曲面，及在旋转曲面上生成曲线。设计工程师，不论是非曲面专家还是高级曲面造型师，都能够定义三维模型的展平式样，用来在制造过程中对钣金件下料。演变造型的特点在于其直观的、跨平台的用户界面，具有高效、易用、低培训成本的优点。
