《机械制图》课程 试题库 第六章 机械图样的基本表示方法
、填空题
★ 1、按剖切范围分，剖视图可分为 三类。
*2、断面图分为： _____________ 和 ____
3、同一零件各剖视图的剖面线方向
*4、六个基本视图的名称
为： 二、选择题
★2、下列四组视图中，主视图均为全剖视图，其中 _______________的主视图有缺
漏的线。★ 1、下列局部剖视图中，正确的画法是
★ 1、下列局部剖视图中，正确的画法是 两种。
间隔
3、在半剖视图中，剖视图部分与视图部分的分界线为:
A.、细点画线 B粗实
线、 C、双点画线
4、重合剖面的轮廓线都是用
A.、细点画线绘制 B 、粗实线绘
制 C、细点画线绘制
二、判断题
★ 1、非回转体类零件的主视图一般应选择工作位置
2、在剖视图中，切根线用细实线绘制。
四、画图题5、当需要表示位于剖切平面前的结构时, 这些结构按假想投影的轮廓线用:
A.、细点画线 B 粗实线、 C 、双点画线
★ 1、用单一剖切面，将主视图画成全剖视图。（20分）
（20 分）
（20 分） o
© ★ 4、将物体的主视图改画成剖视图 ■
★ 5、在轴的小孔及键槽处，画移出断面图。（15分）
6、在指定位置画出断面图并标记。（10分）
7、在指定位置画出断面图并标记。（10分）11孔 槽深2庁
8在轴的指定位置作剖面图（A处键槽深为4mm, C处键槽宽为8mm。
（15 分）
第七章 机械图样中的特殊表示法
一、填空题
★ 1、内外螺纹只有当 牙型；公称直径；螺距 ； 线数 :
__ 旋向 ______ 等五要素完全相同时，才能旋合在一起。
★ 2、导程S和螺距P的关系是_s=p*n ____________ 。
3、绘制圆柱齿轮的圆视图中，齿顶圆用 粗实线 线表示，分度圆用
细点画线 _______ 线表示，齿根圆用 细实线 线表示，或省略不画。
机械制图课程 试题库中专
第一章 制图基本知识与技能
一、填空题
1、机械制图当中基本图幅有哪五种 A0 、 A1 、 A2 、 A3
A4 其中A4图纸幅的尺寸为 210×297 ;
2、机械制图当中常用的线型有 粗实线 、 细实线 、 虚线 等,可见轮廓线采用 粗实 线,尺寸线,尺寸界线采用 细实线 线,轴线,中心线采用 细点画线 ;
3、机械制图当中的汉字应写成 长仿宋 体;
4、图样中的尺寸以 ㎜ 为单位;
5、在标注直径时,在数字前面应该加 φ ,在标注半径时应在数字前加 R ;
6、尺寸标注由 尺寸界线 、 尺寸线 和尺寸数字组成;
7、在标注角度尺寸时,数字应 水平 书写;
★8、机械制图中通常采用两种线宽,粗、细线的比率为 2：1 ;
9、线性尺寸数字一般应注写在尺寸线的 上方 或 左方 ;
★10、平面图形中所注尺寸按作用分为 定形尺寸 和 定位尺寸 ;
二、选择题
1、下列符号中表示强制国家标准的是 C ;
A． GB/T B． GB/Z
2、不可见轮廓线采用 B 来绘制;
A．粗实线 B．虚线 C.细实线
3、下列比例当中表示放大比例的是 B
A．1：1 B． 2：1 ：2
4、在标注球的直径时应在尺寸数字前加 C
A．R B．Φ Φ
4、下列比例当中表示缩小比例的是 C
A．1：1 B． 2：1 ：2
5、机械制图中一般不标注单位,默认单位是 A
A．㎜ B．㎝
机械制图

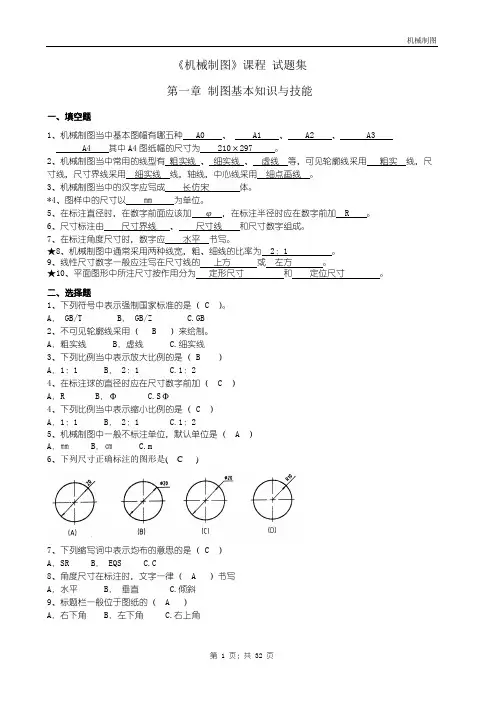

第 1 页；共 32 页 《机械制图》课程 试题集
第一章 制图基本知识与技能
一、填空题
1、机械制图当中基本图幅有哪五种 A0 、 A1 、 A2 、 A3
A4 其中A4图纸幅的尺寸为 210×297 。
2、机械制图当中常用的线型有 粗实线 、 细实线 、 虚线 等，可见轮廓线采用 粗实 线，尺寸线，尺寸界线采用 细实线 线，轴线，中心线采用 细点画线 。
3、机械制图当中的汉字应写成 长仿宋 体。
*4、图样中的尺寸以 ㎜ 为单位。
5、在标注直径时，在数字前面应该加 φ ，在标注半径时应在数字前加 R 。
6、尺寸标注由 尺寸界线 、 尺寸线 和尺寸数字组成。
7、在标注角度尺寸时，数字应 水平 书写。
★8、机械制图中通常采用两种线宽，粗、细线的比率为 2：1 。
9、线性尺寸数字一般应注写在尺寸线的 上方 或 左方 。
★10、平面图形中所注尺寸按作用分为 定形尺寸 和 定位尺寸 。
二、选择题
1、下列符号中表示强制国家标准的是（ C ）。
A． GB/T B． GB/Z C.GB
2、不可见轮廓线采用（ B ）来绘制。
A．粗实线 B．虚线 C.细实线
3、下列比例当中表示放大比例的是（ B ）
A．1：1 B． 2：1 C.1：2
4、在标注球的直径时应在尺寸数字前加（ C ）
A．R B．Φ C.SΦ
4、下列比例当中表示缩小比例的是（ C ）
A．1：1 B． 2：1 C.1：2
江苏省XY中等专业学校2022-2023-2教案
编号：
备课组别 机械组 课程
名称 机械制图 所在
年级 一年级 主备
教师
授课教师 授课
系部 授课
班级 授课
日期
课题： 6-6 表示法综合应用案例
教学
目标 1.掌握机械图样的基本表示法；
重点 机械图样的基本表示法的应用；
难点 机械图样的基本表示法的应用；
教法 讲练结合法、探究法、练习法、讨论法
教学设备 多媒体、画图工具
教学
环节 教学活动内容及组织过程 个案补充
教
学
内
容 一、组织教学：安定课堂秩序
二、新课引入
表达机件时常要运用视图、剖视图、断面图、简化画法等各种表示法，将机件内外的结构、形状及形体间的相对位置完整、清晰地展示出来。选择机件的表达方案时，应根据机件的结构特点，首先考虑看图方便，在完整、清晰地表达机件结构和形状的前提下，力求作图简便，一般可同时拟定几种方案，经过分析、比较，最后选择一个最佳方案。
三、新授
例题1.用四个图形表达了图6-47a所示的支架。主视图采用了局部剖视，它既表达了肋、圆柱和斜板的外部结构与形状，又表达了上部圆柱的通孔以及下部斜板上四个小通孔的内部形状。为了表达清楚上部
教
学
内
容
圆柱与十字肋的相对位置关系，采用了一个局部视图;
为了表达十字肋的截断面形状，采用了移出断面图;为
了表达斜板实形及其与十字肋的相对位置，采用了一个斜视图“A ”。
支架
例2：根据图c所示机件的三视图，重新选择合适的表达方案。
由图可知，该机件由正方形顶板、圆形底板、中间圆筒及前部菱形凸缘四部分组成。在顶板和底板上均有四个连接用的小孔，圆筒与菱形凸缘间也有孔相通。
由于中主视图图形是左右对称的，所以可将其画成半剖视图，既反映内形，又保留了菱形凸缘的外形。为清楚地反映圆筒与菱形凸缘孔相通的情况、底板形状及底板上四的分布情况，其俯视图可采用沿凸缘孔轴线剖切的全剖视图。剩下的顶板形状及顶板上孔的分布情况可用局部视图表达，而原左视图省略不画，完整的表达方案如图d所示
