机械图样的基本表示法教学

江苏省XY中等专业学校2022-2023-2教案
教学内容
d图
例3:
读懂已知物体第三角画法的三视图(图e)，转换成第一角画法，选择合适的表达方案。

（1）分析
由机件第三角画法的主、右、俯三视图可知，机件由底板和竖板组成，其中底板的基形体是长方体，下面带矩形槽(根部有圆角)，左、右前端带台阶孔，周边为圆角;竖板的基本形体也是长方体，中上部有半圆槽，前端带有半圆凸台，其根部及两侧均有圆角。

（2）表达方案
以第三角画法的主视图作为第一角画法的主视图，并作一局部剖视，以表达台阶孔内的结构;俯视图主要表达底板形状和孔的位置;左视图作全剖视，以表达底板和竖板的连关系以及槽、孔的贯通状况。

为突出表达可见结构和形状，不可见轮廓线省略不画，如图所示。

知识拓展
在对外交流中，常遇到国外第三角画法的图样，如图
教学内容所示。

由标题栏的投影符号可以看出，该图样采用了第三角画法，并用到了多个剖视图，其剖切位置用粗点画线表示（与我国国家标准不同）。

四、课堂小结
机械图样的基本表示法的应用
五、课堂练习
六、课后练习
学生完成习题册相关练习；
板
书
设
计
教后札记。

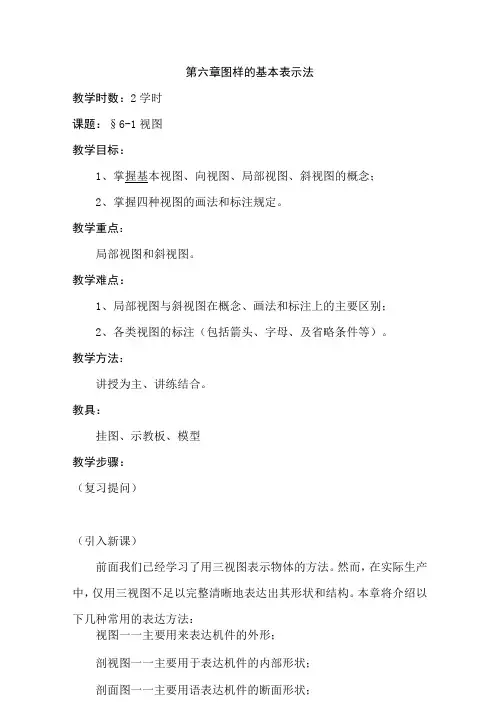

第六章图样的基本表示法教学时数：2学时课题：§6-1视图教学目标：1、掌握基本视图、向视图、局部视图、斜视图的概念；2、掌握四种视图的画法和标注规定。

教学重点：局部视图和斜视图。

教学难点：1、局部视图与斜视图在概念、画法和标注上的主要区别；2、各类视图的标注（包括箭头、字母、及省略条件等）。

教学方法：讲授为主、讲练结合。

教具：挂图、示教板、模型教学步骤：（复习提问）（引入新课）前面我们已经学习了用三视图表示物体的方法。

然而，在实际生产中，仅用三视图不足以完整清晰地表达出其形状和结构。

本章将介绍以下几种常用的表达方法：视图一一主要用来表达机件的外形；剖视图一一主要用于表达机件的内部形状；剖面图一一主要用语表达机件的断面形状；其它表达方法一一如：局部放大图、简化画法等。

(讲授新课)§6-1视图(GB/T17451T998)一、基本视图基本视图：物体向基本投影面投射所得的视图。

基本投影面：正六面体的六个面。

六个基本视图的名称和投射方向：主视图：由前向后投射所得的视图;俯视图：由上向下投射所得的视图;左视图：由左向右投射所得的视图;右视图：由右向左投射所得的视图;仰视图：由下向上投射所得的视图;后视图：由后向前投射所得的视图。

基本视图的配置关系：仰['^"1I主左后俯六个基本视图之间，仍符合“长对正”、“高平齐”、“宽相等”的投影关系。

二、向视图向视图是可自由配置的视图。

在采用这种表达方式时，应在向视图的上方标注“X”（“X”为大写拉丁字母），在相应视图的附近用箭头指明投射方向，并标注相同的字母。

三、局部视图如图6-5a所示用两个基本视图（主、俯视图）已能将零件的大部分形状表达清楚，只有圆筒左侧的凸缘部分没能表达清楚，如果再画一个完整的左视图，则显得有些重复。

因此，在左视图中可以只画出凸缘部分的图形，而省去其余部分，如图6-5b所示。

这种将物体的某一部分向基本投影面投射所得的视图，称为局部视图。

单元5 机械图样的基本表示法知识目标：了解各种表达方法的特点、画法、标注规定及有关基本知识。

技能目标：能够根据机件的特点正确的选择表达方法并进行绘图。

任务1正确选择机件外部形状的表达方法一、任务描述能够正确选择机件外部形状的表达方法，并进行绘图。

二、任务分析在实际生产中，机件的结构形状是多种多样的，仅仅运用前面介绍的三个视图还不能表达清楚。

如图5—1所示为压紧杆的三视图，由于压紧杆左端耳板是倾斜的，所以俯视图和左视图都不反映实形，画图比较困难，表达不清晰。

为此，国家标准“机械制图”的“图样画法”（GB/T4458—2002）中规定了视图、剖视图、断面图等基本表示法。

熟悉并掌握这些基本表示法，才能根据机件不同的结构特点，完整、清晰、简明地表达机件的各部分形状。

a) b)图5—1 压紧杆三、相关知识绘制出物体的多面正投影图形称为视图。

视图主要用于表达机件的外部结构形状，对机件中不可见的结构形状在必要时才用细虚线画出。

视图包括基本视图、向视图、局部视图和斜视图四种。

1. 基本视图为更清楚地表达机件的结构形状，可按国标规定，在原有的H、V、W三个投影面的基础上再增加三个基本投影面，构成一个六面投影体系。

基本视图是物体向六个基本投影面上投射所得的视图。

基本视图除了主视图、俯视图、左视图外，还有三个视图：由右向左投影所得的视图称为右视图，由下向上投影所得的视图称为仰视图，由后向前投影所得的视图称为后视图。

若想使六个基本视图位于同一平面内，可以将六个基本投影面展开。

六个基本视图的展开方法是：保持正投影面（主视图）不动，其余各投影面按图5—2中箭头方向旋转，展开到与正面在同一平面上。

图5—2 基本视图的形成在机械图样中，六个基本视图的名称和配置关系如图5—3所示。

如按此投影关系配置视图时，一律不标注视图名称。

图5—3 六个基本视图的配置和方位对应关系六个基本视图仍保持“长对正、高平齐、宽相等”的三等关系，即仰视图与俯视图同样反映物体长、宽方向的尺寸；右视图与左视图同样反映物体高、宽方向的尺寸；后视图与主视图同样反映物体长、高方向的尺寸。

第六章机械图样的的基本表示法第一节视图一、基本视图当机件的外形复杂时，为了清晰地表示出它们的上、下、左、右、前、后的不同形状，根据实际需要，除了已学的三个视图外，还可再加三个视图。

就得到六个视图，这六个视图称为基本视图。

如下图。

三、斜视图和局部视图1、斜视图当机件上某一部分的结构形状是倾斜的，且不平行于任何基本投影面时，无法在基本投影面上表达该部分的实形和标注真实尺寸。

这时，可用与该倾斜结构部分平行且垂直于一个基本投影面辅助投影面进行投影，，然后将此投影面按投影方向旋转到与其垂直的基本斜视图的配置和标注方法，以及断裂边界的画法与局部视图基本相同，不同点是：有2.局部视图当采用一定数量的基本视图后，该机件上仍有部分结构尚未表达清楚，而有没有必要画出完整的基本视图时，可单独将这一部分的结构向基本投影面投影，所得的视图是一不局部视图尽可能的配置在箭头指明投影方向的这一边，并注上同样的字母。

当局部视图按投影关系配置，中间又没有其它视图时可省略标注。

在实际绘图时，用局部视图表达机件可使图形重点突出，清晰明确。

第二节剖视图一、剖视图的概述1、剖视的概念当物体的内部结构复杂时，如果仍采用视图进行表达，则会在图形上出现过多虚线及虚、实线交叉重叠的现象，这样会给画图、看图及标注尺寸带来不便。

为此，常采用剖视图来表达物体内部的结构形状。

假想用剖切面剖开物体，将处在观察者和剖切面之间的部分移去，再将其余部分向投影面投射所得的图形，称为剖视图。

剖视图可简称为剖视，图中的主视图即为剖视图。

可以看出，该物体上原来不可见的内部形状，在剖视图中成为可见的轮廓。

2、剖视图的画法画剖视图首先要确定剖切面的位置。

剖切面一般应选取投影面的平行面或垂直面（若为垂直面，则须在剖切后转至与投影面平行的位置），并尽量与物体内孔、槽等结构的轴线或对称面重合。

这样，在剖视图上就可以反映出被剖切形体内部的真实形状。

剖切位置确定后，在相应的剖视图中画出物体与剖切面接触的实体部分（称为剖面区域），画出剖面区域后面的可见部分的投影（必要时才画出不可见部分）。

中等专业学校2022-2023-2教案编号：备课组别机械组课程名称机械制图所在年级一年级主备教师授课教师授课系部授课班级授课日期课题第六章机械图样的基本表示法——第三角画法教学目标1.使学生初步认识第三角画法，了解第三角画法的投影规律；2.使学生通过比较，能够区分第三角画法与第一角画法；3.掌握第三角画法与第一角画法的投影符号。

重点通过比较，能够区分第三角画法与第一角画法难点通过比较，能够区分第三角画法与第一角画法教法讲授法、演示法教学设备PPT、尺子教学环节教学活动内容及组织过程个案补充教学内容一、课题导入师：在我们学习机械制图中，技术图样应采用正投影法绘制，并优先选用第一角画法。

为了便于国际的技术交流与合作，必要时，允许使用第三角画法。

二、新授（一）第三角画法与第一角画法的区别八个分角教学内容第一角画法第三角画法第一角画法与第三角画法的对比在第三角画法中，在V面上形成自前方投射所得的主视图，在H面上形成自上方投射所得的俯视图，在W面上形成自右方投射所得的右视图。

第三角画法的俯视图和仰视图与第一角画法的俯视图和仰视图的位置对换；第三角画法的左视图和右视图与第一角画法的左视图和右视图的位置对换。

第三角画法的主视图和后视图与第一角画法的主视图和后视图的位置对换。

第三角画法的六个基本视图及其展开与第一角画法类似，采用第三角画法的三视图也有下述特性（即多面正投影的投影规律）：主、俯视图长对正，主、右视图高平齐，俯、右视图宽相等。

（二）第三角画法与第一角画法的识别符号为了便于识别不同视角的画法，《技术制图图纸幅画和格式》规定采用投影符号；第三角画法与第一角画法的投影符号如下图所示，该符号一般放在标题栏中名称及代号区的下方。

第三角画法识别符号第一角画法识别符号采用第三角画法时，必须在图样中画出投影符号；采用第一角画法时，在图样中一般不必画出投影符号。

投影符号采用粗实线和细点画线绘制，其中粗实线的线宽不小于0.5mm。

机械图样的基本表示法引言机械图样是机械设计中非常重要的工具，它用于描述和表示机械零件的几何形状和尺寸。

在机械设计领域，机械图样是设计师和工程师之间沟通和交流的重要手段。

因此，理解和掌握机械图样的基本表示法对于机械设计师来说至关重要。

本文将介绍机械图样的基本表示法，包括常用的线型、符号和尺寸标注等内容，并提供相关示例。

基本表示法线型在机械图样中，不同的线型用于表示不同的要素。

下面介绍几种常用的线型：•实线（Continuous Line）：用于表示实体轮廓、外形和尺寸线。

•隐线（Hidden Line）：用于表示不可见的轮廓、内部特征或者被其他零件遮挡的轮廓。

•中心线（Center Line）：用于表示对称轮廓、旋转体的中心轴线或者两个特征之间的中心线。

•箭头线（Dimension Line with Arrowheads）：用于标注尺寸的起始点和结束点，并以箭头显示。

示例：实线示例：_____________隐线示例：-- -- -- -- --中心线示例：--------o--------箭头线示例：----->符号机械图样中还使用一些特定的符号来表示一些特殊的要素，下面介绍几种常见的符号：•直径符号（Diameter Symbol）：用于表示圆柱体或球体的直径。

常用符号为直径符号“Ø”。

•平面符号（Datum Symbol）：用于表示一个基准平面或线的符号，通常为一个正方形或圆形。

•深度符号（Depth Symbol）：用于表示零件的深度，通常为一个带有箭头的文字标注。

•焊缝符号（Weld Symbol）：用于表示焊缝的位置、形状和尺寸等信息。

示例：直径符号示例：Ø50平面符号示例：◻深度符号示例：↑ 100焊缝符号示例：⌬ 25.4尺寸标注尺寸标注是机械图样中非常重要的一部分，用于标注零件的尺寸和距离。

以下是一些常用的尺寸标注形式：•无标注尺寸（Basic Dimension）：用于标注基本的、无修饰的尺寸。
