机械图样的基本表示法

  • 格式：ppt
  • 大小：3.08 MB
  • 文档页数：84

下载文档原格式

  / 84

合集下载

机械识图基本知识详解

机械识图基本知识详解

投
正平
影
线
面
的
平
水平
行
线
线
侧平 线
投
正垂
影
线
面
的
垂
铅垂
直
线
线
侧垂 线
一般位置线
轴测图
三视图
特点 BIEL
在V面上的投影是一条反映实 长的斜线；而其余两个投影是 平行于坐标轴的线段，长度小 于实长。
在H面上的投影是一条反映实 长的斜线；而其余两个投影是 平行于坐标轴的线段，长度小 于实长。
在W面上的投影是一条反映实 长的斜线；而其余两个投影是 平行于坐标轴的线段，但长度 小于实长。
由投射中心（光源）发出的投射线通过物体，在选定的投影面 上得到图形的方法，称为投影法。根据投影法获得的图形叫投影。 得到图形的面叫投影面。光源叫做投射中心。由投射中心通过物 体的直线叫投射线。
9
二、投影的分类
BIEL
根据投射中心到投影面的距离，投影分为中心投影法和平行投影法；平行投影 根据投射线与投影面是否垂直的位置关系又分为正投影和斜投影。具体图所示。
22
二、读组合体视图
1、形体分析法
形体分析法是读图的基本方 法，把视图中的封闭线框对应起 来，然后想像出各自的形状和位 置，综合起来像出整体形状。
步骤： （1）抓住形体特征，分出组合形体。 （2）根据投影对应的线框，联系起 来，即可想象出该形体的形状，如图 （b）、（c）、（d）、（e）所示。 （3）通过想象出的形体，利用组合 体的组合形式综合来想整体。
台体侧面投影得到的类似形。
19
三、旋转体三视图与的旋转体三视图识读 图例
BIEL
说明
圆
圆柱体的三视图是由一个体现

中职机械制图(中国劳动社会保障出版社)教案：表示法综合应用举例

中职机械制图(中国劳动社会保障出版社)教案：表示法综合应用举例

江苏省XY中等专业学校2022-2023-2教案
教学内容
d图
例3:
读懂已知物体第三角画法的三视图(图e)，转换成第一角画法，选择合适的表达方案。

（1）分析
由机件第三角画法的主、右、俯三视图可知，机件由底板和竖板组成，其中底板的基形体是长方体，下面带矩形槽(根部有圆角)，左、右前端带台阶孔，周边为圆角;竖板的基本形体也是长方体，中上部有半圆槽，前端带有半圆凸台，其根部及两侧均有圆角。

（2）表达方案
以第三角画法的主视图作为第一角画法的主视图，并作一局部剖视，以表达台阶孔内的结构;俯视图主要表达底板形状和孔的位置;左视图作全剖视，以表达底板和竖板的连关系以及槽、孔的贯通状况。

为突出表达可见结构和形状，不可见轮廓线省略不画，如图所示。

知识拓展
在对外交流中，常遇到国外第三角画法的图样，如图
教学内容所示。

由标题栏的投影符号可以看出，该图样采用了第三角画法，并用到了多个剖视图，其剖切位置用粗点画线表示（与我国国家标准不同）。

四、课堂小结
机械图样的基本表示法的应用
五、课堂练习
六、课后练习
学生完成习题册相关练习；
板
书
设
计
教后札记。

机械制图图样的基本表达方法

机械制图图样的基本表达方法
二、几个平行的剖切平面——用几个平行的剖切平面获得的 剖视图如图五.一八所示
a立体图
图五.一八 c剖切平面处不能画线
二由于剖切平面是假想的故不应画出平面转折处的投影如图五.一八c所示；
剖切面的种类
二、几个平行的剖切平面——用几个平行的剖切平面获得的 剖视图如图五.一八所示
a立体图
图五.一八 d不能出现不完整要素
图五.二五 c
移出断面图
三、移出断面图的其他画法
常用结构移出断面图的画法主要有三类： 三两个相交的剖切平面的画法中间一般应断开如图五.二五d所示
图五.二五 d
重合断面图
一、重合断面图的概念
重合断面图———画在视图轮廓线以内的断面图 重合断面图的轮廓线用细实线表示剖切区域需画剖面符号如图五.二六所示
图样的基本表达方法
知识目标
理解基本视图的形成 理解向视图、斜视图和局部视图的概念 掌握基本视图、向视图、斜视图和局部视 图的名称、配置关系和标注 理解剖视图、断面图的概念和表达方式 理解关于剖视图和断面图的一般规定 掌握局部放大图及其他表达方法的应用
技能目标
掌握基本视图的画法和标注方法 掌握向视图、斜视图、局部视图的画法和 标注方法 掌握剖视图、断面图的画法和标注方法 熟悉剖视图、断面图及其他表达方法的应 用 熟悉简化画法 综合运用合适的表达方法和技巧准确表达 机件
二剖切面与机件的接触部分称为剖切区域需画剖面符号；
剖视图的形成、画法及标注
二、剖视图的画法
三剖切是假想的实际机件仍是完整的所以画其他视图时仍需画完整视图； 四剖切面后面的可见结构应全部画出但其前面的结构则不必画出如图所 示； 五尽量避免使用虚线表达不可见结构
剖视图的形成、画法及标注

机械制图： 视图

机械制图： 视图

§6－1 视图
视图——绘制出物体的多面正投影图形称为 视图。
一、基本视图 二、向视图 三、局部视图 四、斜视图 五、综合实例
一、基本视图
基本视图——图的配置和方位对应关系
二、向视图
向视图——可以移位配置的基本视图。
向视图及其标注
三、局部视图
局部视图——将机件的某一部分向基本投影 面投射所得的视图。
第六章机械图样的基本表示法61视图62剖视图63断面图64局部放大图和简化表示法65第三角画法66表示法综合应用举例一基本视图二向视图三局部视图四斜视图五综合实例61视图视图绘制出物体的多面正投影图形称为视图

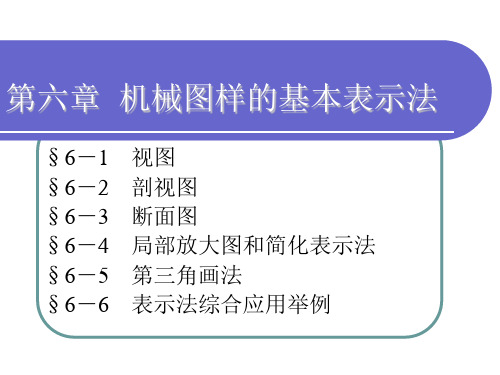

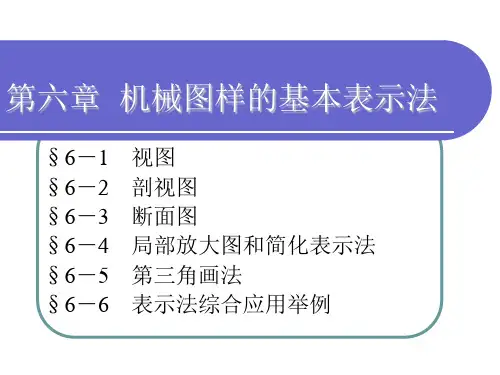

第六章 机械图样的基本表示法
§6－1 §6－2 §6－3 §6－4 §6－5 §6－6
视图 剖视图 断面图 局部放大图和简化表示法 第三角画法 表示法综合应用举例
五、综合实例
压紧杆
压紧杆的表达方案
局部视图的配置与标注
四、斜视图
斜视图——将机件向不平行于基本投影面的 平面投射所得的视图。
画斜视图时的注意事项：
（1）斜视图常用于表达机件上的倾斜结构。画出倾 斜结构的实形后，机件的其余部分不必画出，此时可在适 当位置用波浪线或双折线断开即可。
（2）斜视图的配置和标注一般按向视图相应的规定， 必要时允许将斜视图旋转配置。此时应按向视图标注，且 加注旋转符号。

机械识图课件3.

机械识图课件3.

2.肋和孔的简化画法
当零件回转体上均匀分布的肋、轮辐、孔等结构不处于 剖切平面上时，可将这些结构旋转到剖切平面上画出。
3.重复结构的简化画法
零件中成规律分布的重复结构，允许只绘制出其中一个 或几个完整结构，并反映其分布情况。对称的重复结构用细 点画线表示各对称结构要素的位置。
不对称的重复结构则用相连的细实线代替，如下图所示。
当剖切平面通过由回转面形成的孔 或凹坑的轴线时，应按剖视图绘制
当剖切平面通过非圆孔, 会导致出现完全分离的断
面时，应按剖视图绘制
由两个或多个相交的 剖切平面剖切获得的移 出断面图，中间应断开
（3）移出断面图的配置以及标注 1）配置在剖切符号的延长线上
对称的移出断面图， 不必标出字母和剖切符 号（省略标注）
将机件的部分结构用大于原图形所采用的比例画出的图 形，称为局部放大图。
Ⅱ
A
Ⅰ
被放大部位用
细实线圈出，用
Ⅱ
4:1
指引线依次注上
罗马数字（当仅
有一个被放大部
位时，不必标注
数字）
A
A-A
Ⅰ
2:1
在局部放大图的上方 用分数形式标注
二、简化画法
1.肋和轮辐的简化画法
对于机件的肋、轮辐及薄壁等，如纵向剖切，这些结构都 不画剖面符号而用粗实线将它与其相邻部分分开。
剖视图的形成
1.剖切 2.移去 3.投射
剖切平面为假想的平面， 实际机件并未剖开
将处在观察者和剖切平面 之间的部分移去
将剩余部分向投影面投射， 从而获得剖视图
二、 剖视图的画法
1.确定剖切平面的位置。
2.画基准线、轮廓线。
3.在剖面区域内画剖面线。

机械制图机件的各种表达法

机械制图机件的各种表达法
断面图不对称，又未配置在剖切平面迹 线的延长线上时，完整标注，如A-A；配 置在延长线上时，可省名称。
A
B
B-B
B A
当断面图配置在基本视图位置上时， 可省箭头，如图B-B断面；配置在延长 线上时，可不标注。
A
B
B-B
B A
当剖切平面通过回转面的轴线时，这些
结构按剖视图绘制。
A
B
B-B
B A
A-A
互相平行的平面—阶梯剖
A-A
A
A
A A A A
注意事项
机件是用 几个平行 平面剖开 的，故不 应在转折 出画出剖 切平面的 界线
A-A AA
A A A A
阶梯剖一
A-A
般不应出现
不完整要素
AA
A A A A
阶梯剖必
A-A
须标注
AA
A A A A
局部阶梯剖
剖视标注的小结
1. 一般情况下要加完整标注。 2. 单一剖切平面，且过对称平面，剖视图配 置在基本视图位置，可省标注；如第二条不 符合，可省箭头。 3. 阶梯剖配置在基本视图位置可省箭头。 4. 单一剖切平面的局部剖可省标注。
对机件上斜度不大结构，如在一个图形中已 表示清楚，其他图形中可以只按小端画出。
机件上对称结构的局部视图，如键槽、 方孔等可按图示的方法表示。
4. 对较长机件的简化 较长的机件（如轴、杆、型材、连杆等）沿长 度方向的形状一致或按一定规律变化时，可以 断开后缩短表示，但要注实际尺寸。
连杆的简化
轴的简化
错误画法
错误画法
重合断面图
配置在视图内的断 面图称为重合断面 图，其轮廓线为细 实线，但视图中的 轮廓线不应中断。

机械识图单元四 机件的常用表达方法

半剖视图时应注意：
(1) 视图与剖视图的分界线应是对称中心线(细点画线)，而不应画 成粗实线，也不应与轮廓线重合；
(2) 机件的内部形状在半剖视图中已表达清楚，在另一半视图上就 不必再画出虚线，但对于孔或槽等，应画出中心线位置。
五．剖视图的种类
3.局部剖
用剖切面局部地剖开物体所得的剖视图称为局部剖视图。 图中，上连接板和下连接板中各有4个通孔，但在半剖视图中只画出中心 线位置，不能表达其内部形状，这时可以采用局部剖。
四．斜视图
物体向不平行于基本投影面的平面 投射所得的视图称为斜视图。
斜视图主要用来表达物体上倾斜 部分的实形，所以其余部分不必全 部画出而用波浪线或双折线断开。
斜视图通常按向视Байду номын сангаас的配置形 式配置并标注。必要时，允许将斜 视图旋转配置；标注时，表示该视 图名称的大写拉丁字母应靠近旋转 符号的箭头端。
课题二
剖视图
视图主要用来表达零件的外部形状，如果零件的内部形状结构比较复 杂，视图上会出现较多的细虚线、实线交叉重叠，既不便于看图，也不便 于画图和标注尺寸。
为了能够清晰地表达零件的内部结构，采用剖视的方法画图。
一．剖视图
假想用剖切面剖开物体，将处在观察者和剖切面之间的部分移去，而将 其余部分向投影面投射所得的图形，称为剖视图，简称剖视。
图示零件，主视图上外部形状左右对称，全剖后剖视图也是左右对称，所以在主视 图上可以一半画成剖视，另一半画成视图，这样既可以表达零件的外部形状，也可以 表达零件的内部结构。
五．剖视图的种类
2.半剖视图 半剖视图既充分地表达了机件的内部形状，又保留了机件的外部形状，所以 常用它来表达内外形状都比较复杂的对称机件。
三．剖视图的标注

机械图样的基本表示法

机械图样的基本表示法引言机械图样是机械设计中非常重要的工具，它用于描述和表示机械零件的几何形状和尺寸。

在机械设计领域，机械图样是设计师和工程师之间沟通和交流的重要手段。

因此，理解和掌握机械图样的基本表示法对于机械设计师来说至关重要。

本文将介绍机械图样的基本表示法，包括常用的线型、符号和尺寸标注等内容，并提供相关示例。

基本表示法线型在机械图样中，不同的线型用于表示不同的要素。

下面介绍几种常用的线型：•实线（Continuous Line）：用于表示实体轮廓、外形和尺寸线。

•隐线（Hidden Line）：用于表示不可见的轮廓、内部特征或者被其他零件遮挡的轮廓。

•中心线（Center Line）：用于表示对称轮廓、旋转体的中心轴线或者两个特征之间的中心线。

•箭头线（Dimension Line with Arrowheads）：用于标注尺寸的起始点和结束点，并以箭头显示。

示例：实线示例：_____________隐线示例：-- -- -- -- --中心线示例：--------o--------箭头线示例：----->符号机械图样中还使用一些特定的符号来表示一些特殊的要素，下面介绍几种常见的符号：•直径符号（Diameter Symbol）：用于表示圆柱体或球体的直径。

常用符号为直径符号“Ø”。

•平面符号（Datum Symbol）：用于表示一个基准平面或线的符号，通常为一个正方形或圆形。

•深度符号（Depth Symbol）：用于表示零件的深度，通常为一个带有箭头的文字标注。

•焊缝符号（Weld Symbol）：用于表示焊缝的位置、形状和尺寸等信息。

示例：直径符号示例：Ø50平面符号示例：◻深度符号示例：↑ 100焊缝符号示例：⌬ 25.4尺寸标注尺寸标注是机械图样中非常重要的一部分，用于标注零件的尺寸和距离。

以下是一些常用的尺寸标注形式：•无标注尺寸（Basic Dimension）：用于标注基本的、无修饰的尺寸。

机械制图第6章-图样的基本表示法

枣阳理工职校机械制图组李小林枣阳理工职校机械制图组李小林2021327枣阳理工职校机械制图组李小林第六章图样的基本表示法基本视图向视图局部视图斜视图六面视图六面视图局部图形完整图形局部图形完整图形固定配置不标注任意配置标注基本视图方式配置向视图方式配置按投射方向或旋转配置标注视图2021327枣阳理工职校机械制图组李小林一基本视图
6.2 剖 视 图
问题：当机件的内部形状较复杂时，视图上将 出现许多虚线，不便于看图和标注尺寸。
解决办法？ 采用剖视图
一、剖视图的概念
⒈ 剖视图的形成
假想用一 剖切面将机件 剖开，移去剖 切面和观察者 之间的部分， 将其余部分向 投影面投射， 并在剖面区域 内画上剖面符 号。
2.剖视图的画图步骤
四、斜视图
下图所示零件，具有倾斜部分，在基本视图中不能反映该 部分的实形；这时可选用一个新的投影面，使它与零件上 倾斜部分的表面平行，然后将倾斜部分向投影面投影，就 可得到反映该部分实形的视图，如图示。
问题：当物体的表面与投影面成倾斜位置时， 其投影不反映实形。
VA
解决方法：
★增设一个与倾斜 表面平行的辅助 投影面。
6.1 视 图
一、基本视图
机件向基本投影面投 射所得的视图。
⒈ 形成
V
• 主视图
• 俯视图
• 左视图 • 右视图
从右向左投射
• 仰视图 从下向上投射
• 后视图 从后向前投射
⒉ 六个投影面的展开
仰视 主视
俯视
基本视图的配置关系，如图6-2所示
二、向视图
向视图是可自由配置的视图。在采用这种表达方式时， 应在向视图的上方标注“×”（“×”为大写拉丁字 母），在相应视图的附近用箭头指明投射方向，并标 注相同的字母。

机械制图基本理论知识大全

一、图样的表达方法1 将机件向投影面投影时所得到的图形，称为视图。

视图有基本视图、局部视图、斜视图和旋转视图四种。

2 机件向基本投影面投影所得的图形，称为基本视图。

包含三个常用基本视图：1）主视图由前向后投影所得的视图，反映物体的长度和高度；2）俯视图由上向下投影所得的视图，反映物体的长度和宽度；3）左视图由左向右投影所得的视图，反映物体的高度和宽度；4）三个视图之间的投影规律为：主视、俯视长对正（等长）主视、左视高平齐（等高）俯视、左视宽相等（等宽）3 局部视图：将机件的某一部分向基本抽影面投影所得的视图，称为局部视图。

一般在局部视图上方标出视图的名称“X向”，在相应的视图附近用箭头指明投影方向，并注上同样的字母。

4 旋转视图：假想将机件的倾斜部分旋转到与某一选定的基本投影面平行后再向该投影面投影所得的视图。

一般在旋转视图上方标出视图的名称“X向旋转”。

5 斜视图：用来表达机件上倾斜部分的实形，所以其余部分就不必全部画出而用波浪线断开。

6 剖视图：假想用剖切面剖开机件，将外在观察者和剖切面之间的部分移去，而将其余部分向投影面投影所得的图形。

一般在剖视图上方标出“X-X”向。

按剖切范围的大小、剖视可分为全剖视图，半剖视图和局部视图。

1）全剖视图：用剖切面完全地剖开机件所得的视图。

适用于内形比较复杂、外形比较简单的零件。

2）半剖视图：当机件具有对称平面时，在垂直于对称平面的投影面上投影所得的图形，可以对称中心线为界，一半画也剖视，另一半画成视图的图形。

常采用它来表达内外形状都比较复杂的对称机件。

3）局部剖视图：用剖切面局部地剖开机件所得的剖视图。

7 剖面图：用剖切面将机件的某处切断，仅画出的图形。

剖视图与剖面图的区别在于：剖面仅画出机件上剖切处断面的投影，而剖视图要求画出剖切后机件的投影。

8 局部放大图：将机件的部份结构，用大于原图形的比例画出的图形。

二、尺寸及公差1 组合体是由若干个基本几何体按一定的位置和方式组合而成，它的尺寸包括下列三种：1）定形尺寸表示各基本几何体大小（长、宽、高）的尺寸。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
机械图样的基本表示法
6.2.3.2 几个平行的剖切平面（阶梯剖）（续）
注意问题：
① 两剖切平面的转折处 不应与图上的轮廓线重合， A 在剖视图上不应在转折处 画线。
② 在剖视图内不能出现
不完整的要素。只有当两
个要素有公共对称中心线
或轴时，可以此为界各画
一半。
A
A－A
A
A
A
A－A
A
A
A
机械图样的基本表示法
机械图样的基本表示法
6.1.2 向视图
这种可以自由配置的基本视图称为 向视图。
A
B
A
B
机械图样的基本表示法
6.1.2 向视图（续） 绘制向视图应注意：
1）在视图的上方标注视图的名称：“×”（ “×”为大写拉丁字母）； 2） 在相应视图的附近用箭头指明投射方向，并 标注相同的字母；字母均应正写。
机械图样的基本表示法
（2） 波浪线不能穿空而过，也不能超出视图的轮廓线。 ×
×
×
×
×
机械图样的基本表示法
6.2.2.3 局部剖视图（续10）
（3） 当被剖结构为回转体时，允许将其中心线 作局部剖的分界线。
（4） 在一个视图中，局部剖的数量不宜过多。
机械图样的基本表示法
6.2.3 剖切面的选用
6.2.3.1 单一剖切平面
1.全剖视图
用剖切面完全地剖开物体所得的剖视图。
A－A
适用范围：
外形较简单， 内部结构较复杂且 不对称的机件。
A
A
机械图样的基本表示法
6.2.2.1 全剖视图（续1）
对于一些具有空心回转体的机件，即 使结构对称，但由于外形简单，亦常采用 全剖视图。
机械图样的基本表示法
6.2.2.1 全剖视图（续2）
机械图样的基本表示法
6.2.2.2 半剖视图（续2）
解决办法：
A—A
已表达清楚的 内形虚线不画
半剖视图
以对称线为界， 一半画视图，一半 画剖视。
机械图样的基本表示法
6.2.2.2
B
半剖视图（续3）
A－A
适用范围：
B
内、外形都需要
表达，而形状又基本对
称的机件。
B－B
A
A
机械图样的基本表示法
6.2.2.2 半剖视图（续4）
1.单一剖切平面 ⑴ 平行于某一 基本投影面
A
A－A
A
机械图样的基本表示法
6.2.3.1 单一剖切平面（续1）
⑵ 不平行于任何基本投影面（投影面垂直面）
A－A
A－A
☆ 标注方法：
☆ 适用范围： 当机件具有倾斜
部分，同时这部分 A 内形和外形都需表 B 达时。
☆ 此剖视可按斜视 图的配置方式配 置。
6.2.3.4 复合剖（续1）
例：
机械图样的基本表示法
6.2.3.4 复合剖（续2）
例：
机械图样的基本表示法
6.3 断面图
6.3.1 断面图的概念
假想用剖切面将机件的某处切断，仅画出剖切面与机件 接触部分 的图形称为断面图，简称断面。
例：
剖视图与断面图面形状外，还必须画
6.2.1 剖视图的概念（续5） 4.剖视图的标注
A
A
标注内容：
① 剖切线：指示剖切面的位置 (细单点长画线)。 一般情况下可省略。
② 剖切符号 :表示剖切面起止和转折位置（用粗短线 表示）及投射方向（用箭头表示）的符号。
③ 字母：表示剖视图的名称。
机械图样的基本表示法
6.2.1 剖视图的概念（续6） 5. 画剖视图的注意事项 ① 剖切平面的选择：通过机件的对称面或轴线且 平行或垂直于投影面。
本章重点内容： 视图、剖视图、断面图及局部放大图
和图样简化画法邓各种表示法。
机械图样的基本表示法
6.1 视 图
6.1.1 基本视图
⒈ 形成
• 主视图 • 俯视图 • 左视图 • 右视图
从右向左投射 • 仰视图
从下向上投射 • 后视图
从后向前投射
机械图样的基本表示法
6.1.1 基本视图（续1） ⒉ 六个投影面的展开
A－A B
用剖切平面局部地 剖开机件所得的剖视图 。
可用双折线代
B－B
替波浪线。
A
A
机械图样的基本表示法
6.2.2.3 局部剖视图（续2）
机械图样的基本表示法
6.2.2.3 局部剖视图（续3）
适用范围： 局部剖是一种较灵活的表示方法，适 用范围较广。 1） 实心杆上有孔、槽时，应采用局部剖视。
机械图样的基本表示法
（续2）
例：
两剖切平面应
相交于回转轴
剖切面的交线必须 垂直于某一投影面
剖切面后面的结 构仍按原位置投
射
机械图样的基本表示法
6.2.3.3 几个相交的剖切面（交线垂直于某一投影面）
（续3）
当剖切后产生不完
例：
整要素时，应将此 部分按不剖绘制
机械图样的基本表示法
6.2.3.4 复合剖
机械图样的基本表示法
机械图样的基本表示法
6.2.2.2 半剖视图（续5）
画半剖视图时必须注意的问题：
1）半剖视图中，因机件的内 部形状已由半个剖视图表达 清楚，所以在不剖的半个外 形视图中，表达内部形状的 虚线，应省去不画 。 2）画半剖视视图，不影响 其他视图的完整性。
机械图样的基本表示法
6.2.2.2 半剖视图（续6）
（续1）
A－A
A
A
☆ 标注方法：
A
☆ 应注意的问题：
① 两剖切面的交线一般应与机件的轴线重合。
② 在剖切面后的其它结构仍按原来位置投射。
☆ 适用范围：
当机件的内部结构形状用一个剖切平面剖
切不能表达完全，且机件又具有回转轴时。
机械图样的基本表示法
6.2.3.3 几个相交的剖切面（交线垂直于某一投影面）
出机件上位于剖切平面后面的形状。
机械图样的基本表示法
6.3.2 移出断面图——画在视图轮廓线之外的断 面图 1、移出断面图的画法——用粗实线绘制
A、移出断面应尽量配置在剖切线的延长线上
机械图样的基本表示法
6.3.2 移出断面图——画在视图轮廓线之外的断 面图（续1）
B、断面对称时可 画在视图的中断 处 C、必要时可将 断面配置在其 它适当位置。 在不致引起误 解时，允许将 图形旋转，但 必须标注旋转 符号
A A－A
A
B
B
B－B
机械图样的基本表示法
6.2.2.3 局部剖视图（续7）
5）表达机件底板、凸缘上的小孔等结构。
机械图样的基本表示法
6.2.2.3 局部剖视图（续8）
画局部剖应注意的问题： （1） 波浪线不能与图上的其它图线重合。
错误
正确
机械图样的基本表示法
6.2.2.3 局部剖视图（续9）
A
B B－B
A－A
机械图样的基本表示法
6.2.3.1 单一剖切平面（续2）
机械图样的基本表示法
6.2.3.1 单一剖切平面（续3）
单一剖还包括单一圆柱剖切面
机械图样的基本表示法
6.2.3.2 几个平行的剖切平面（阶梯剖）
当机件上具有几种不同的结构要素（如孔 、槽等），它们的中心线排列在几个互相平行 的平面上时，宜采用几个平行的剖切面剖切。
机械图样的基本表示法
6.2.2.2 半剖视图
⒉ 半剖视图 当机件具有对称平面时，向垂直于对称平面
的投影面投射所得的图形，可以对称中心线为界 ，一半画成剖视图，另一半画成视图，这种剖视 图称为半剖视图。
例：
机械图样的基本表示法
6.2.2.2 半剖视图（续1）
A—A
A
A 思考作全剖视图存
在的问题是什么？
机械图样的基本表示法
机械图样的基本表示法
6.1.3 局部视图（续）
机械图样的基本表示法
6.1.4 斜视图
问题：当物体的表面与投影面成倾斜位置时， 其投影不反映实形。 解决方法：
A V
★ 增设一个与倾斜 表面平行的辅助 投影面。
★ 将倾斜部分向辅 助投影面投射。
斜视图是物体向不 平行于基本投影面的平 面投射所得的视图。
机械图样的基本表示法
6.2.2 剖视的种类及其应用
根据剖视图的剖切 范围分，可分为：
1、全剖视图 2、半剖视图 3、局部剖视图
根据剖切面选用的不同，可 分为： 1、单一剖： （1）平行于基本投影面 （2）不平行于基本投影面 2、旋转剖 3、阶梯剖 4、复合剖
机械图样的基本表示法
6.2.2.1 全剖视图
机械图样的基本表示法
6.2.1 剖视图的概念（续1） 2.剖视图的画法
虚线不画
• 确定剖切面的位置
• 想象哪部分移走了？剖面区域的形状？哪些部分投射时
可看到？
• 在剖面区域内画上剖面符号。
机械图样的基本表示法
6.2.1 剖视图的概念（续2） 3、剖面符号画法规定：
机械图样的基本表示法
6.2.1 剖视图的概念（续3）
机械图样的基本表示法
2020/11/18
机械图样的基本表示法
第6章 机械图样的基本表示法
机械图样的基本表示法
第6章 机械图样的基本表示法（续）
在实际生产中，机件的结构形状多种多样，有些简单 的机件只用一个或两个视图并注上尺寸，就可表达清楚， 有些复杂的机件，就是用三个视图也难以将其内外形状清 楚地表达出来。为此国家标准《技术制图》、《机械制图》 中规定了视图、剖视图、断面图等基本表示法。
6.1.3 局部视图
局部视图是将物体的某一部分向基本投影面投
