第三章机械图样的基本表示法

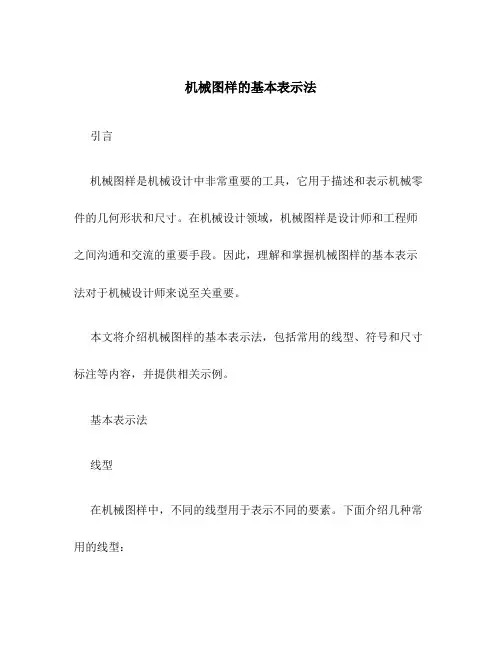

机械图样的基本表示法引言机械图样是机械设计中非常重要的工具，它用于描述和表示机械零件的几何形状和尺寸。

在机械设计领域，机械图样是设计师和工程师之间沟通和交流的重要手段。

因此，理解和掌握机械图样的基本表示法对于机械设计师来说至关重要。

本文将介绍机械图样的基本表示法，包括常用的线型、符号和尺寸标注等内容，并提供相关示例。

基本表示法线型在机械图样中，不同的线型用于表示不同的要素。

下面介绍几种常用的线型：•实线（Continuous Line）：用于表示实体轮廓、外形和尺寸线。

•隐线（Hidden Line）：用于表示不可见的轮廓、内部特征或者被其他零件遮挡的轮廓。

•中心线（Center Line）：用于表示对称轮廓、旋转体的中心轴线或者两个特征之间的中心线。

•箭头线（Dimension Line with Arrowheads）：用于标注尺寸的起始点和结束点，并以箭头显示。

示例：实线示例：_____________隐线示例：-- -- -- -- --中心线示例：--------o--------箭头线示例：----->符号机械图样中还使用一些特定的符号来表示一些特殊的要素，下面介绍几种常见的符号：•直径符号（Diameter Symbol）：用于表示圆柱体或球体的直径。

常用符号为直径符号“Ø”。

•平面符号（Datum Symbol）：用于表示一个基准平面或线的符号，通常为一个正方形或圆形。

•深度符号（Depth Symbol）：用于表示零件的深度，通常为一个带有箭头的文字标注。

•焊缝符号（Weld Symbol）：用于表示焊缝的位置、形状和尺寸等信息。

示例：直径符号示例：Ø50平面符号示例：◻深度符号示例：↑ 100焊缝符号示例：⌬ 25.4尺寸标注尺寸标注是机械图样中非常重要的一部分，用于标注零件的尺寸和距离。

以下是一些常用的尺寸标注形式：•无标注尺寸（Basic Dimension）：用于标注基本的、无修饰的尺寸。

机械制图图样表示法1. 引言机械制图是机械工程中非常重要的一环，是进行机械设计、制造和加工的基础。

在机械制图过程中，图样表示是一种重要的交流工具，能够准确传达设计意图，并作为制造和加工的参考。

本文将介绍机械制图中常用的图样表示法，包括常见的线型、符号和尺寸标注等内容，并对其应用进行说明。

2. 图样表示基础图样表示是通过在纸上或计算机屏幕上绘制线条、符号和文字等元素来表达设计意图的过程。

在机械制图中，常用的线型有实线、虚线、点线和粗实线等，用于表示不同的物体或特征。

符号在机械制图中起到标记的作用，用于表示特定的物理或功能性元素。

常见的符号包括圆、长方形、箭头等，用于表示轴、孔、切割和焊接等。

尺寸标注是机械制图中非常重要的环节，用于规定零件的几何尺寸。

尺寸标注通常使用箭头和数字表示，以标明零件各个方向的尺寸。

3. 常见图样表示法3.1 线型在机械制图中，常用的线型有实线、虚线、点线和粗实线等。

实线用于表示实体物体或实际物理特征，虚线用于表示隐藏或不可见的物体或特征，点线用于表示给定的尺寸或长度，粗实线用于表示切割或焊接等特殊情况。

以下是常见线型的示例：•实线: 实线用于表示实际物体和特征。

例如，机床的外形通常用实线表示。

•虚线: 虚线用于表示隐藏或不可见的物体或特征。

例如，在机械装配图中，虚线用于表示零件之间的连接。

•点线: 点线用于表示给定的尺寸或长度。

例如，在零件图中，点线用于表示孔的直径或长度。

•粗实线: 粗实线用于表示切割或焊接等特殊情况。

例如，在焊接装配图中，粗实线用于表示焊接的地方。

3.2 符号在机械制图中，符号用于标记特定的物理或功能性元素。

不同的符号代表着不同的物体或特征。

以下是一些常见的机械制图符号示例：•圆: 圆通常用于代表轴的位置或孔的位置。

例如，在轴的图样中，一个圆代表轴的截面。

•长方形: 长方形通常用于代表零件的外形。

例如，在零件图样中，一个长方形代表零件的轮廓。

•箭头: 箭头通常用于表示方向。

31第三章图样的基本表示法3-1 基本视图和向视图表达方法练习 《习题答案》第三章（高职国规）化工制图（第4版）习题集3-1-1 根据主、俯、左视图，补画右、后、仰视图。

3-1-2 根据主、左、俯视图，补画右、仰、后视图，并按规定标注。

3-1-3 根据主、左、俯视图，补画右、仰、后视图，并按规定标注。

3-2 局部视图和斜视图表达方法练习《习题答案》第三章（高职国规）化工制图（第4版）习题集3-2-1 判断A向和B向视图是否正确，指出错误图例的错误原因。

3-2-2 判断A向视图是否正确，指出错误图例的错误原因。

3-2-3 判断A向视图是否正确，指出错误图例的错误原因。

323-3 判别剖视图的正误《习题答案》第三章（高职国规）化工制图（第4版）习题集3-3-1 参照轴测图，补画剖视图中的漏线。

3-3-2 参照轴测图，补画剖视图中的漏线。

3-3-3 四个不同的主视图，哪一个是正确的？用铅笔圈出另外三个视图的错误部位。

3-3-4 下面四组视图哪一组是正确的？用铅笔圈出另外三组视图的错误部位。

333-4 补画剖视图中所缺的图线《习题答案》第三章（高职国规）化工制图（第4版）习题集3-4-1 3-4-2 3-4-33-4-4 3-4-5 3-4-6343-5 将右侧的主视图改画成全剖视图《习题答案》第三章（高职国规）化工制图（第4版）习题集3-5-1 3-5-23-5-3 3-5-4353-6 读懂主、俯视图，画出全剖的左视图《习题答案》第三章（高职国规）化工制图（第4版）习题集3-6-1 3-6-23-6-3 3-6-4363-7 选择正确的主视图，并在相应的括号内画“√” 《习题答案》第三章（高职国规）化工制图（第4版）习题集3-7-1 3-7-2 3-7-3 3-7-4373-8 读懂主、俯视图，画出半剖的主视图 《习题答案》第三章（高职国规）化工制图（第4版）习题集3-8-1 3-8-23-8-3 3-8-4383-9 读懂三视图，将主视图改画成半剖视图、左视图改画成全剖视图 《习题答案》第三章（高职国规）化工制图（第4版）习题集3-9-1 3-9-2 3-9-3393-10 选择正确的主视图，并在相应的括号内画“√” 《习题答案》第三章（高职国规）化工制图（第4版）习题集3-10-1 3-10-2 3-10-3 3-10-4403-11 根据左侧的主、俯两视图，在适当的部位作出局部剖视图《习题答案》第三章（高职国规）化工制图（第4版）习题集3-11-1 选择合适的位置，在右侧将主视图改画成局部剖视图。

机械识图培训讲义共20页2011年 3 月机械识图培训讲义第一章：识图的基本知识1.1机械图样图样：工程技术上依据投影方法并依照国家标准的规定绘制成的用于工程施工或产品制造等用途的图叫做工程图样，简称图样。

机械制造业所使用的图样称为机械图样。

图样是工程技术人员借以表达和沟通技术思想不行缺乏的工程语言。

立体图（轴测图）和视图立体图富裕立体感，直观形象，胸怀性差，作图困难。

视图能正确地表达出物体的形状和大小，且胸怀性好，作图方便。

直观性较差，需将多个视图综合起来想象出空间形状。

1.2 常用的图线（摘自GB/T4457.4-2002）粗实线：用于表示可见棱边线、可见轮廓线、相贯线、螺纹牙顶线、螺纹长度停止线、齿顶圆、模样分型线、剖切符号线。

细实线：用于表示过渡线、尺寸线、尺寸界限、尺寸线的起止线、剖面线、重合剖面轮廓线、螺纹牙底线等20 种。

可这样简单理解：除用粗实线表示的8 种线外，需用实线表示的均用细实线。

波涛线：双折线：用于表示断裂处界限限、视图与剖视图的分界限。

细虚线：用于表示不行见棱边线、不行见轮廓线粗虚线：用于表示同意表面办理的表示线细点划线：用于表示轴线、对称中心线、分度圆、剖切线。

粗点划线：用于表示限制范围线。

细双点划线：用于表示相邻协助部件的轮廓线、可动部件的极限地点的轮廓线、重心线、成形前轮廓线、剖切眼前的构造轮廓线、轨迹线、毛坯图中制成品的轮廓线、特定地区线、延长公差带表示线、工艺用构造的轮廓线、中止线。

1.3 投影1.3.1 投影的分类依据投射中心到投影面的距离，投影分为中心投影法和平行投影法；平行投影依据投射线与投影面能否垂直的地点关系又分为正投影和斜投影。

详细以下列图所示：中心投影正投影斜投影1.3.2 正投影的性质显真性：平面图形（或直线）平行投影面时，其投影反应实形（或实长）。

聚集性：平面图形（或直线）垂直投影面时，其投影成直线。

近似性：平面图形（或直线）倾斜于投影面时，其投影仍为平面图形（或线段），形状近似。

机械制图的表达方法机械图样主要通过基本视图、剖视图、断面图和局部放大图进行表达，本节主要介绍基本视图的相关知识，剖视图和断面图的相关知识将在后面章节中进行详细介绍。

基本视图形成原理机械图样用一组视图，并采用适当的投影法表示机械零件内外结构形状。

视图是按正投影法(即机件向投影面投影)得到的图形，视图的绘制必须符合投影规律。

机件向投影面投影时，观察者、机件与投影面三者之间有两种相对位置：机件位于投影面和观察者之间时称为第一角投影法；投影面位于机件与观察者之间时称为第三角投影法。

我国国家标准规定采用第一角投影法。

基本视图是机械图样中最基本的图形，它是将物体放在三投影面体系中，分别向3个投影面作投射所得到的图形，即主视图、俯视图、左视图，如图8-2所示。

图8-2 三视图形成原理示意图基本视图的投影原则当机件的结构十分复杂时，使用三视图来表达机件就十分困难。

国标规定，在原有的三个投影面上增加3个投影面，使得整体6个投影面形成一个正六面体，它们分别是：右视图、主视图、左视图、后视图、仰视图和俯视图，各视图展开后都要遵循长对正、高平齐、宽相等的投影原则。

主视图：由前向后投影的是主视图。

俯视图：由上下投影的是俯视图。

左视图：由左向右投影的是左视图。

右视图：由右向左投影的是右视图。

-206-仰视图：由下向上投影的是仰视图。

后视图：由后向前投影的是后视图。

主视图的选择主视图是表达零件形状最重要的视图，其选择是否合理将直接影响其他视图的选择和看图是否方便，甚至影响到画图时图幅的合理利用。

一般来说，零件主视图的选择应满足【合理位置】和【形状特征】两个基本原则。

所谓【合理位置】通常是指零件的加工位置和工作位置；【形状特征】原则就是将最能反映零件形状特征的方向作为主视图的投影方向，即主视图要较多地反映零件各部分的形状及它们之间的相对位置，以满足清晰表达零件的要求。

其他视图的选择一般来讲，仅用一个主视图是不能完整反映零件的结构形状的，必须选择其他视图，包括剖视图、断面图和局部放大图等。

第三章制图的基本知识本章内容：第一节制图的一般规定第二节绘图工具简介第三节几何作图第四节平面图形的尺寸分析及绘图步骤第五节徒手绘图的方法第六节绘图的一般步骤第一节制图的一般规定机械图样是机械设计和制造过程中的重要文件，是技术思想交流的工具，为此必须有统一的标准和规定。

国家质量技术监督局不断吸收最新相关国际标准的成果，并密切结合我国工业生产及科学进步的实际需要，制定并颁布了《技术制图》和《机械制图》等国家标准，简称“国标”代号“GB”。

在国家标准GB/T14689～14691—1993、GB/T17450－1998 、GB4458.4－1984中分别对《图纸幅面和图框格式》、《比例》、《字体》、《图线》、《尺寸注法》等作了统一规定。

人人都必须树立标准化的概念，严格遵守，认真执行国家标准。

一、图纸幅面和格式（GB/T 14689‐1993）1、图纸幅面加长幅面的尺寸是由基本幅面的短边成整数倍增加后得出A4A3A 4A1A0A25A 44A 43A 33A 340210420630841105112611471168218922102252329759489111891486178320802378一、图纸幅面和格式（GB/T 14689‐1993）1、图纸幅面幅面代号B LecaA0A1A2A3A4 8411189594841420594297420210297 201010525(单位：mm）一、图纸幅面和格式（GB/T 14689‐1993）2、图框格式1）不留装订边的图纸图框线标题栏图框线标题栏ee eeeeeeBLBLa)b)标题栏L BcccL标题栏Bcccaa2、图框格式2）留有装订边的图纸一、图纸幅面和格式（GB/T 14689‐1993）3、标题栏标题栏位于图纸的右下角，其格式与尺寸按国标GB/T10610.1－1989 的规定。

180161216161010121216121216508⨯7=(56)18204⨯6.5=(26)1212(单位名称)(图样名称)(图样代号)重量比例阶段标记共张第张工艺审核批准设计标记处数分区签名(签名)更改文件(签名)(年月日)(年月日)年月日(材料标记)标准化30（日期）888888此线以上的明细表仅在装配图上使用1306540122512（图 名）（校 名）备注材料件数名称序号（图 号）材料比例（日期）审核制图( 32 )教学用标题栏二、比例（GB/T 14690 －1993）图样的比例是指图形要素的线性尺寸与实物相应要素的线性尺寸之比。

附录习题册部分参考答案第一章制图基本规定三、尺寸标注2．找出图中尺寸注法的错误之处，并在另一图中正确注出。

第二章正投影作图一、三视图1．正投影与三视图。

（1）投射线图形（2）中心投影法平行投影法正投影法斜投影法（3）形状和大小度量性好作图方便、准确（4）反映实长真实性积聚为一点积聚性变短类似性（5）反映实形真实性积聚为一条直线积聚性变小、投影的形状与原来的形状类似类似性（6）正主视水平俯视侧左视（7）投影轴长度（左、右）宽度（前、后）高度（上、下）（8）基准俯视左视（9）长对正高平齐宽相等（10）左右上下左右前后前后上下2．略。

3．略。

4．用彩色笔描出线段AB、BC和平面P、Q在三视图中的投影，并填空（真实性、积聚性、类似性）。

（1）真实性积聚性积聚性；类似性类似性类似性；类似性类似性真实性；真实性积聚性真实性。

（2）类似性类似性积聚性；积聚性类似性类似性；类似性类似性类似性；类似性类似性真实性。

5．观察物体的三视图，在立体图中找出对应的物体，并填写对应的序号。

答：从左到右依次为：（2）（1）；（5）（6）；（4）（3）。

6．补图并填空。

（1）前、后（2）上、下7．根据轴测图画三视图（尺寸从轴测图中量取并取整数）。

（1）（2）8．根据两视图补画第三视图。

（1）（2）（3）（4）9．补画视图中的缺线。

（1）（2）（3）（4）二、基本体1．棱柱。

（1）（2）（3）（4）2．棱锥。

（1）（2）（3）（4）3．圆柱。

（1）（2）（3）（4）4．圆锥。

（1）（2）（3）（4）5．圆球。

（1）（2）选择正确的左视图（②）（3）（4）6.识读基本体三视图，写出基本体的名称（1）六棱柱（2）三棱柱（3）三棱柱（4）四棱台(5)圆柱(6)圆锥(7)圆台(8)圆球三、圆柱的截割与相贯1.分析两面视图，想象出截交线的形状，补画第三面视图。

（1）（2）（3）（4）2．根据两面视图，想象出相贯线的形状，补画第三面视图（1）（2）（3）（4）四、轴测图1．根据三视图，画正等轴测图（1）（2）2．根据两视图，画斜二测图。

前言人们可以用语言或文字来表达自己的思想，但是如果用语言或文字来表达物体的形状和大小是很困难的。

因此，表达物体形状和大小的图样，就成为生产中不可缺少的技术文件了。

设计者通过图样来表达设计对象；制造者通过图样来了解设计要求，并依据图样来制造机器；使用者也通过图样来了解机器的结构和使用性能；在各种技术交流活动中，图样也是不可缺少的。

因此，图样被称为工程技术上的语言，工程画被称为“工程话”。

不同的生产部门对图样有不同的要求，建筑工程中使用的图样称为建筑图样，机械制造业中所使用的图样称为机械图样。

机械制图就是研究机械图样的一门课程。

人们在工厂里经常听到这样一句话，就是“按图施工”，如果我们没有掌握机械制图的知识，就无法做到按图施工。

这就从一个侧面告诉我们，图样在工业生产中有着极其重要的地位和作用。

作为一个工程技术人员，如果不懂得画图，不懂得看图，在单位上就无法从事技术工作。

那么如何学习机械制图呢？1、扎实掌握基本理论，经常注意空间形体与其投影之间的相互联系，“从空间到平面，再从平面到空间”，进行反复研究与思索，逐步提高空间逻辑思维能力和形象思维能力；2、不仅满足于对理论、原则的理解，还必须通过作图实践，更多地注意运用这些理论和原则，要多看、多想、多画；3、认真学习，掌握正确地的绘图方法，不断提高绘制和阅读工程图样的能力；4、由于工程图样在生产实际中起着很重要的作用，其中任何一点差错都会给生产带来不应有的损失。

因此作图时要认真细致，严格要求，树立对生产负责的思想，遵守工程制图的国家标准，培养良好的工作作风。

第一章制图的基本知识第一节国家标准对制图的规定一、图纸幅面及格式：按照中国国家标准GB/T 14689 技术制图图纸幅面及格式。

说明：1、由于现在基本上是以电脑绘图为主，所以对于图纸的装订要求不是非常严格，所以对于这一标准的要求在实际的使用过程中有了不同程度的淡化。

但是作为一个工程人员还是应该对标准有一个大致的了解。
