828d斗笠式刀库操作手册

  • 格式：pdf
  • 大小：1.52 MB
  • 文档页数：16

斗笠式刀库操作说明

本操作说明分为调试操作说明、维修操作说明、用户操作说明三部分；有需要可直接翻看某

一部分。

目录

1 调试操作说明 ........................................................................................................................... 2

1.1 设置机床参数 ............................................................................................................... 2

1.2 刀库表初始化 ............................................................................................................... 3

1.3 编写并激活、调用PLC ................................................................................................ 4

1.3.1 编写PLC ............................................................................................................ 4

1.3.2 编译下载PLC .................................................................................................... 6

1.3.3 PLC激活 ............................................................................................................ 6

1.4 刀具表操作 ................................................................................................................... 6

1.4.1 新建刀具 ........................................................................................................... 6

1.4.2 装载刀具 ........................................................................................................... 7

1.4.3 卸载刀具 ........................................................................................................... 8

1.4.4 刀具移位 ........................................................................................................... 8

1.4.5 大小刀建立 ....................................................................................................... 9

1.4.6 新刀沿建立 ....................................................................................................... 9

1.5 动作调试 ....................................................................................................................... 9

1.5.1 激活刀库调试模式： ....................................................................................... 9

1.5.2 刀库信号测试： ............................................................................................... 9

1.5.3 换刀点调整： ................................................................................................. 10

1.5.4 关闭刀库调试模式 ......................................................................................... 10

1.5.5 测试连续动作 ................................................................................................. 10

2 维修操作说明 ......................................................................................................................... 10

2.1 换刀中故障，中止 ..................................................................................................... 11

2.2 换刀时，断电、急停或复位 ..................................................................................... 11

3 用户操作说明 ......................................................................................................................... 12

3.1 刀具表操作 ................................................................................................................. 12

3.1.1 新建刀具 ......................................................................................................... 12

3.1.2 装载刀具 ......................................................................................................... 12

3.1.3 卸载刀具 ......................................................................................................... 13

3.1.4 刀具移位 ......................................................................................................... 13

3.1.5 大小刀建立 ..................................................................................................... 14

3.1.6 新刀沿建立 ..................................................................................................... 14

3.2 换刀操作 ..................................................................................................................... 15

1 调试操作说明

1.1 设置机床参数

快捷操作按钮示意图：

点击“菜单键”——“调试”——进入参数设置界面：

按照下表设置参数，可使用右边栏“搜索”软按键在各区域直接查找参数编号，如：

在“通用机床数据”界面，点击“搜索”输入“14510”，即可直接搜索到对应参数 基本参数

设定值

说明 参数区域

MD14510[0] 16 刀盘刀位数量，即刀库共有多少把刀具 菜单 程序管理 加工 程序 参数

诊断 MD14512[6] Bit1=1 激活斗笠式刀库PLC

10715[0] 6 使用M代码调用换刀子程序的M代码

10716[0] L6 使用M代码调用换刀子程序的子程序名称

MD10760 Bit1=1 G53/G153/SUPA指令关闭刀具长度补偿

MD20270 -2 执行M206不生效新刀沿，不进行读入禁止，直到D号 MD22550 1 换刀的M功能开启

MD22560 206 换刀的M功能M代码

换刀参数 设定值 说明

MD14514[0] 实际值 换刀时主轴的定位角度 MD14514[1] 实际值 Z轴换刀点的位置

MD14514[2] 实际值 用于刀盘旋转时Z轴的位置

MD14514[3] 实际值 Z轴的安全位置

MD14514[4] 实际值 换刀速度（单位：mm/min）

MD36120 实际值 Z轴第二负向软限位（刀库推出时，Z轴可下降的最低点） 扩展参数 设定值 说明

MD52270 Bit7=1 通过T号创建刀具（T1，T2…），适用于使用T号编程 以上数据均系统热启（PO）生效；

注：使用刀具名称编程时（如T=“MILL8”），不要设置MD52270_bit7； 1.2 刀库表初始化

合集下载

828D开机调试流程

828D开机调试流程

828D开机调试流程

做完后请在“□”处打勾

一、上电前检查 条目 详细内容 备注

1 查线 □ 动力线、反馈线接牢，顺序无误

□ 驱动模块间的直流母线、24V母线

□ 24V电源线

□ 所有设备独立接地

2 拨码开关 二、上电调试

条目 详细内容 备注

1 初始设定 □ 设置系统语言为中文Chinese

请参见简明调试手册3.4章节

□ 输入制造商□令：SUNRISE

请参见简明调试手册3.2章节

□ 设置系统时间

请参见简明调试手册3.3章节

□ 进入选项界面，检查激活的选项

请参见简明调试手册3.6章节

□ 激活PP72/48，设置MD12986[0]=-1 有第二块I/O板时需设置

MD12986[1]=-1；

请参见简明调试手册3.5章节

□ 激活MCP，设置MD12986[6]=-1 使用自制机床操作面板时保持

MD12986[6]=112

□ 设置RCS远程诊断访问权限

2 检查系统软件版本 □ V . + SP + HF

3

监控PLC I/O点状态 □ 监控IB115的状态，如果为0则代表MCP不正

常。因为IB115的低5位是西门子MCP进给倍率开

关的地址，格雷码开关是不会出现全0状态的。

□ 输入点：急停开关、硬限位开关、报警信号点…

□ 输出点：EP、OFF1、OFF3使能…

□ 手轮接线状态：摇手轮时监控DB2700.DBB12（手

轮1脉冲计数），如果数值有变化说明手轮接线无误。 条目 详细内容 备注

4 下载PLC程序

□

STOP模式下载，下载后重启系统

5 PLC基本功能调试 □ MCP功能是否正常

□ 急停、硬限位功能是否正常

□ 加EP，OFF1，OFF3使能是否正常

□ 手轮轴选，增量是否正常

6 驱动调试 □ 拓扑识别

请参见简明调试手册5.2章节

□修改拓扑比较等级为中级：控制单元数据p9906=1

如不修改会影响批量调试；

请参见简明调试手册5.2章节

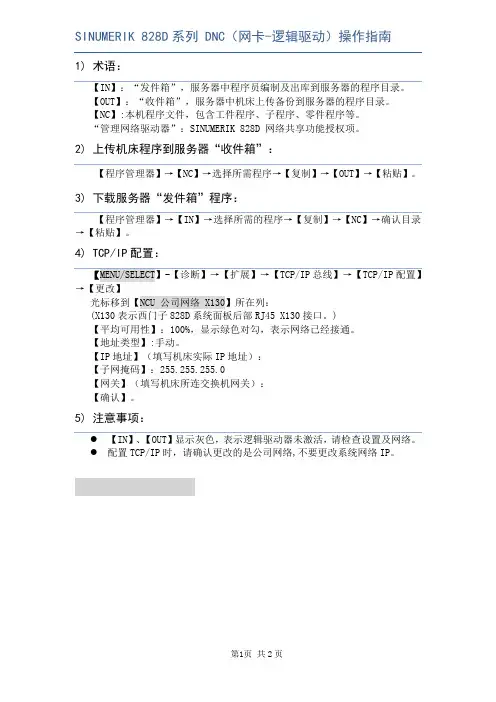

【实用文档】SINUMERIK 828D 网卡 操作指南.doc

【实用文档】SINUMERIK 828D 网卡 操作指南.doc

第1页 共2页 SINUMERIK 828D系列 DNC（网卡-逻辑驱动）操作指南

1) 术语：

【IN】：“发件箱”，服务器中程序员编制及出库到服务器的程序目录。

【OUT】：“收件箱”，服务器中机床上传备份到服务器的程序目录。

【NC】:本机程序文件，包含工件程序、子程序、零件程序等。

“管理网络驱动器”：SINUMERIK 828D 网络共享功能授权项。

2) 上传机床程序到服务器“收件箱”：

【程序管理器】→【NC】→选择所需程序→【复制】→【OUT】→【粘贴】。

3) 下载服务器“发件箱”程序：

【程序管理器】→【IN】→选择所需的程序→【复制】→【NC】→确认目录→【粘贴】。

4) TCP/IP配置：

【MENU/SELECT】-【诊断】→【扩展】→【TCP/IP总线】→【TCP/IP配置】→【更改】

光标移到【NCU 公司网络 X130】所在列：

(X130表示西门子828D系统面板后部RJ45 X130接口。)

【平均可用性】：100%，显示绿色对勾，表示网络已经接通。

【地址类型】:手动。

【IP地址】（填写机床实际IP地址）：

【子网掩码】：255.255.255.0

【网关】（填写机床所连交换机网关）：

【确认】。

5) 注意事项：

 【IN】、【OUT】显示灰色，表示逻辑驱动器未激活，请检查设置及网络。

 配置TCP/IP时，请确认更改的是公司网络,不要更改系统网络IP。

第2页 共2页 SINUMERIK 828D系统参数设置

1. 公司网络IP设置

【MENU/SELECT】-【诊断】→【扩展】→【TCP/IP总线】→【TCP/IP配置】→【更改】

光标移到【NCU 公司网络 X130】所在列：

(X130表示西门子828D系统面板后部RJ45 X130接口。)

【平均可用性】：100%，显示绿色对勾，表示网络已经接通。

【地址类型】:手动。

【IP地址】（填写机床实际IP地址）：

如何在828D上自动实现刀具的装载、卸载

如何在828D上自动实现刀具的装载、卸载

如何在828D上自动实现刀具的装载、卸载

本期给大家介绍如何在828D上自动实现刀具的装载、卸载，可以通过PLC控制通过PI Service功能实现刀具的自动装卸载。

功能描述

PLC刀具装卸载功能，属于PI service功能的一种：TMMVTL。通过该功能可实现刀具的移位，效果如同在HMI上的刀具管理界面点击'刀具装载、卸载'软键。

相关功能接口信号：

刀具装载的相关接口信号：

启动接口信号：

PLC举例

1. 在刀库缓冲区处新建刀具，如下图中T5号刀具： 2. 编写相关PLC程序，将5号刀从刀具缓冲区装载到刀库的5号刀位。

3. 按下MCP483的T1按键'I119.7'后，可见刀具自动从刀具管理界面的缓冲区装载到刀库的5号位置。

应用举例

通过PLC刀具装载功能实现自动将刀具装载到对应刀位上。下面将列举一个简单的例子将刀库缓冲区的所有5把刀具依次自动装载到刀库对应刀位中。

1.使用变量MW100来替代要装载刀具的刀具号和目标刀位。 2. 通过变量MW100增加（从1到5），来修改相应刀号。

3. 自动装载刀具，启动与复位

最终结果如下： 注意本实验示例仅供参考，不能直接用于实际机床调试。

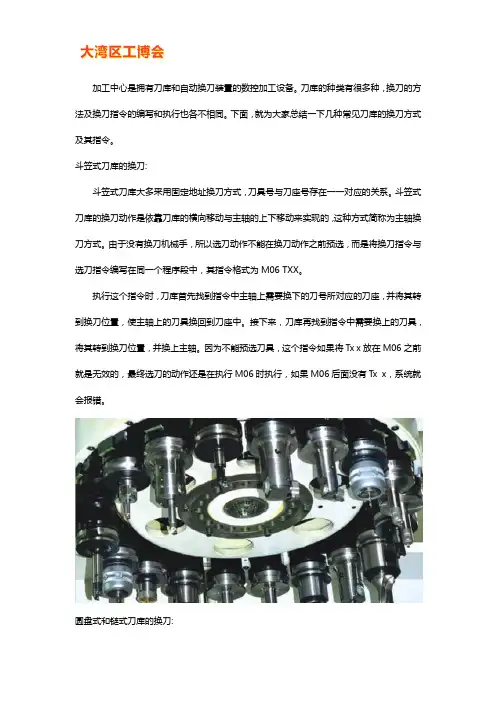

加工中心不同刀库的换刀方法和指令
