KMCsEXT斗笠刀库使用说明

斗笠式刀库的动作过程斗笠式刀库在换刀时整个刀库向主轴平行移动。

（1）还刀取下主轴上原有刀具，当主轴上的刀具进入刀库的卡槽时，主轴向上移动脱离刀具。

（2）抓刀刀库转动，当目标刀具位于主轴正下方时，主轴下移，使刀具进入主轴锥孔内，刀具夹紧后，刀库退回原来的位置，换刀结束。

斗笠式刀库换刀过程动作图PMC和NC程序的配合PMC在整个换刀过程中主要控制刀库的正反转、刀库的前进后退、松刀紧刀阀动作。

NC程序控制主轴的上升和下降、主轴定位。

N19 M99:9001 (参数6071)N1 IF[#1000EQ1]GOTO19 (T CODE=SP TOOL) T代码等于主轴刀号，结束N2 #199=#4003 ( G90/G91 MODLE)N3 #198=#4006 (G20/21 MDOLE) 保留之前的模态信息N4 IF[#1002EQ1]GOTO7 ( SP TOOL=0) 主轴无刀，直接抓刀N5 G21G91G30P2Z0M19 回第2参考点，M19定向，准备还刀N6 GOTO8N7 G21G91G28Z0M19 回第1参考点，M19定向，准备抓刀N8 M50 刀库准备好（使能）N9 M52 刀库靠近主轴N10 M53 松刀吹气N11 G91G28Z0 回第一参考点N12 IF[#1001EQ1]GOTO15 (T CODE=0) 如果指令T0，则无需抓刀N13 M54 刀盘旋转G04X3.0N14 G91G30P2Z0 回第二参考点N15 M55 刀具卡紧N16 M56 刀盘远离主轴N17 M51 旋转结束N18 G#199G#198 恢复模态M代码含义M50刀库旋转使能M51刀库旋转结束M52刀库向右（靠近主轴）M53松刀，吹气M54刀盘旋转M55刀具夹紧M56刀盘向左（远离主轴）宏变量定义宏程序中，利用#1000-#2000宏变量对应PMC信号G54的相应位，可直接和PMC 进行联系，极大的方便了处理。

臻赏斗笠式刀库安全操作及保养规程前言臻赏斗笠式刀库，是一种非常实用的厨房刀具存放工具，其独特的设计可以将刀具整齐有序地存放进去，不仅可以帮助我们更好地管理刀具，还可以让我们更加方便快捷地取用刀具。

而要想确保斗笠式刀库的使用效果和使用寿命，我们也需要充分了解其使用方法和保养规程。

本文将详细介绍臻赏斗笠式刀库的安全操作流程和保养方法，帮助用户更好地使用这一工具。

安全操作流程臻赏斗笠式刀库的安全操作流程如下：步骤一：选择合适的位置首先，我们需要选择一个合适的位置来放置斗笠式刀库。

一般来说，它应该放在离灶台较远的地方，保持一定的距离，以免被油烟等污染。

此外，还需要选择一个干燥、通风、避光、避潮的地方，并保持干净整洁。

步骤二：确认背景和刀具在使用斗笠式刀库之前，我们还需要确认背景和刀具情况。

首先，需要确认刀具放置的背景是否牢固、稳定，避免刀库摇晃或倒塌。

然后，再次检查刀具的质量和数量，保证刀具材质、大小、数量、锋利度等均符合要求。

步骤三：选择合适的刀槽斗笠式刀库的每个刀槽都有一个特定的规格，我们需要根据刀具的大小和形状选择一个合适的刀槽。

在将刀具放入刀槽之前，我们需要确保刀槽内没有灰尘、污垢等。

如果有，需要先清洁干净再放置刀具。

在将刀具放入刀槽时，需要轻轻放置，以免损坏刀具。

步骤四：保持整洁在使用斗笠式刀库的过程中，我们需要时刻保持其整洁。

在使用结束后，需要及时清理斗笠式刀库内部的灰尘、杂物等。

并且需要定期使用清洁剂进行彻底的清洁，避免污垢积累影响使用效果。

保养规程臻赏斗笠式刀库的保养规程如下：规程一：避免碰撞当我们使用斗笠式刀库时，应该注意避免碰撞，以免损坏刀具和刀槽。

在刀具放置时，需要轻轻放置，以免弄痛或划伤手部。

规程二：定期清洁斗笠式刀库在使用一段时间后，会积累些许灰尘、污垢等。

因此，我们需要定期使用清洁剂进行彻底的清洁，以保证内部的干净整洁。

规程三：利用干燥剂保持干爽在斗笠式刀库的存放位置，可以放置一些干燥剂，以保持内部干爽。

斗笠式刀库原装安全操作及保养规程斗笠式刀库是一种常用的储存刃具的器具。

在使用斗笠式刀库的过程中，我们应该关注安全操作和正确保养方法。

以下是斗笠式刀库的安全操作及保养规程。

安全操作1. 控制使用环境在使用斗笠式刀库时，应该放在通风、干燥、不易受到震动和潮湿的环境中。

同时，也应该放在不易落物的地方，以避免刀具受到外界的振动和碰撞导致刀面损坏，甚至可能伤人。

2. 正确摆放斗笠式刀库应该放在平稳的地方，不要放在高处，避免误摔。

同时，应该把刀片放在刀架上，并用橡皮垫以及塑料爪的形式固定住刀架，避免刀片倒塌和损坏。

3. 分门管理通过斗笠式刀库配备门板、锁具以及指示牌等来进行安全管理，严格限制使用人员。

特定的刀具使用人员应该具备特定的刀具知识。

同时，门板必须保持关闭，严禁未经授权的人员进入使用区域。

4. 定期检查刀具使用斗笠式刀库的途中，应该定期将所储存的刀具进行检查，确认刀具是否存在损坏和磨损。

当发现刀具存在异常情况时，应及时更换或修理。

刀具的检修质量要有完善跟踪记录。

5. 注意人员安全使用斗笠式刀库时，检查和使用刀具的人员应该时刻保持警觉和谨慎，避免刀具伤人的事故发生。

同时，斗笠式刀库也要避免和其他人员或机器发生碰撞，避免造成人员伤害。

保养规程1. 定期保养在使用斗笠式刀库的过程中，应该定期对其进行保养。

应该每天对斗笠式刀库进行检查，清除灰尘，并在最晚每个星期进行整体的清洗。

2. 清洁斗笠式刀库需要定期清洗和消毒，以保持其清洁和卫生。

在清洁过程中，应该将所有的刀具拆解，对其进行彻底的清洁、消毒和质量检查。

3. 刀具保养刀具的使用寿命和保养是斗笠式刀库的关键之一。

使用时要遵循操作规程，润滑剂应定期进行加油。

在不使用斗笠式刀库时要用防锈油对刀具进行保养。

定期对刀具进行单独精细的清洗，以保证刀具的寿命和质量。

4. 保持干燥斗笠式刀库需要保持其干燥，因为潮湿和水气只会对刀具造成腐蚀或者损坏。

同时在使用过程中，应该保持干燥，避免出现刀具被泼水或进水的情况。

斗笠倒挂式链式刀库安全操作及保养规程概述斗笠倒挂式链式刀库是一种常用的机床刀具储存设备，广泛应用于模具制造、机械加工、机床维修等行业。

为确保使用过程中的安全性和有效性，制定本规程。

安全操作规程1. 在使用前1.1 确认刀具库的安全装置是否完好，如出现破损或失效情况应及时更换或维修；1.2 检查刀具的品质是否达到要求，如有损坏或磨损情况应予以更换；1.3 及时将使用过的刀具存放入刀具库，以免因未及时存放而导致人身或财产安全问题。

2. 在使用过程中2.1 操作时需正确穿戴劳动保护用品，如安全带、工作手套、面罩等；2.2 遵守刀具库内的通行规则，不得在库内奔跑或嬉戏；2.3 操作前需确认刀具是否被安全锁定，以确保安全性；2.4 操作时应根据实际情况选择合适的刀具，避免使用损坏或过期的刀具，确保操作有效性和安全性；2.5 操作时需保持清醒的头脑，防止因粗心大意或疏忽大意而导致安全事故。

3. 在使用后3.1 使用结束后需将刀具存放回刀具库，以保证刀具的安全性及有效性；3.2 使用结束后应清理现场，维护整洁，避免破损和损坏的工具遗留在工作区；3.3 工作结束后应及时关闭刀具库的电源，并进行安全检查，确保所有刀具已经被安全锁定。

保养规程1. 日常保养1.1 定期检查刀具库的各项功能，确保其正常的使用情况，如有问题应及时联系设备厂家或技术人员进行维修或更换；1.2 定期进行刀具库内部清理、消毒工作，避免因污染而影响刀具的使用效果和安全性；1.3 定期对刀具库的各项机械部件进行润滑和保养工作，保持良好的机械工作状态。

2. 定期保养2.1 定期进行刀具库内的维护保养工作，如清理刀具库内部和外部的尘土、油污和异物等；2.2 定期对刀具库内的各项电器设备进行检查和修理，确保其正常工作；2.3 定期对刀具库内的各项机械设备进行保养和维护工作，确保其正常使用和延长其使用寿命。

结语斗笠倒挂式链式刀库的安全操作及保养规程是日常刀库使用的必要程序，严格执行规程可以提高工作效率，减少事故发生的概率，对于保证工人的生命安全和减少生产成本都有很大地帮助。

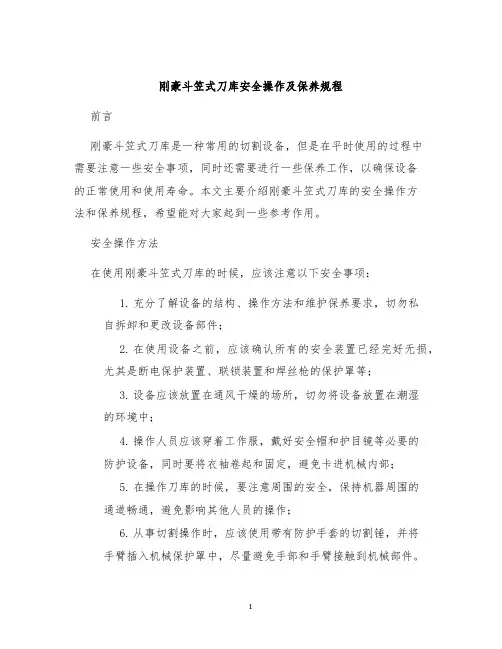

刚豪斗笠式刀库安全操作及保养规程前言刚豪斗笠式刀库是一种常用的切割设备，但是在平时使用的过程中需要注意一些安全事项，同时还需要进行一些保养工作，以确保设备的正常使用和使用寿命。
