雨污水管线检查井技术交底讲解

  • 格式：docx
  • 大小：43.04 KB
  • 文档页数：10

单位：太原市盛玖市政工程有限公司卧虎山快速化改造工程四标段项目部 编号

技术交底书

-1-

工程项目

排水工程

工程部位

雨污水检查井 接受班组

及有关人员

工程数量

进度要求

按项目部要求

日期

交底内容：

一、施工准备

1 技术准备

1)熟悉相关规范、图纸，掌握检查井的设计要求。

2)放样出基础的平面位置控制点，根据控制点弹出井位置线。

2 材料及工具准备

1) 选定好砂、石子、水泥、砖、钢筋，钢模板等原材料，送样到试验室作原材料试验，依据图

纸要求进行试配，现场按照试验室提供的配合比根据现场砂石含水量确定施工配合比。

2)电焊机，切割机等钢筋及模板制作工具。

3)材料到场注意事项：

钢筋和模板进场必须检查产品的质量合格证明文件及检验报告。目测钢筋是否平直、无损伤；表面

是否有裂纹、油污、颗粒状或片状老锈。同时钢筋还要按国家现行相关标准规定抽取试件作力学性能和

重量偏差检验，检验结果必须符合相关标准的规定。

二、施工工艺及施工方法

本工程雨水检查井采用砖砌检查井，部分在行车道内的采用钢筋混凝土检查井；污水检查井采用钢

筋混凝土检查井，具体见 06MS201。

检查井位于绿化带是采用轻型五防井盖，位于车道时采用重型五防井盖。井盖与井座均需加点式防

震消声工艺处理，防止发生行车弹跳、位移和翻转现象。

雨污水管道上每隔一段距离，或再、在有预留支管接入处设计沉泥井，沉泥井底板降落高度为

0.5m。

（一）砌筑检查井

工程部

负责人 现场技术员 班组签认

1 砖砌检查井一般流程如下图：

施工准备

测量放样

基础开挖

基础施工

井身砌筑

流槽，踏步施工

预制混凝土盖板安装

井回填

井盖安装

地基承载力检测

2 测量放样

管涵施工前，首先应准确定出井位置。基坑边坡坡度可依土质情况按设计和规范要求所列基坑坑壁

坡度适当放陡。基坑宽度与检查井基础尺寸相同。

3 基坑开挖

采用人工配合机械开挖的办法，放坡坡比 1:0.67，基坑开挖接近基底标高时，保留 20～30cm 一层，

在基础施工前人工挖除。弃土应注意弃堆坡脚离开挖基坑上口边缘至少 1.0m 以上，以免引起坑壁坍塌伤

人，同时应注意圬工材料的进出口道路，避免被弃土堵塞，基坑上游可能被雨水冲刷处不宜堆弃土。

基底开挖完后，应检查如下内容：

1）基底平面位置、尺寸及高程是否符合设计要求；

2）基底地质承载力是否与设计相符；

3）基底处理及排水能否满足要求。

工程部

负责人 现场技术员 班组签认

-2-

基底标高必须按设计严格控制，基坑开挖过程中应严防地面水流入基坑内，基坑外截、排水设施要

保持到基坑回填后。基坑开挖施工中,须注意保护定位桩、水准点。

挖至设计高程若基底承载力达不到设计要求，报监理工程师和设计单位进行变更。

当挖至设计高程且基底承载力满足设计要求时，应报请监理工程师验收，及时施做基础，以免地下

水或地表水影响基底承载力。

4 混凝土基础施工

根据图纸计算基础顶标高，基础采用 C15 混凝土，厚度根据《国家建筑标准图集》 06MS201 确定。

混凝土基础施工应满足以下规定：

1）管道平基应与井室基础同时浇筑，跌水井上游近井基础的一段应砌筑加固，并将平

基混凝土浇至井基础边缘；

2）混凝土浇筑中应防止离析；浇筑后应进行养护，强度低于 1.2MPa 时不得承受荷载。

5 井身砌筑、流槽，踏步施工

当混凝土基础强度达到 5MPa 时，就可进行井身砌筑，井室内的踏步和脚窝随砌随安。检查井内的流

槽与井壁同时进行砌筑。具体做法见 06MS201。

井身砌筑应满足以下要求：

1）基础面清理干净并洒水湿润后，方可铺浆砌筑。

2）排水管道检查井内的流槽与井壁同时砌筑，流槽应与上下游管道底部接顺，表面压实抹光，井底

坡度与管道坡度一致；沉淀井深度应符合设计要求，砌筑沉淀部分时，应同时将井周围回填（可采用碎

砖灌砂浆或低标号混凝土浇筑）密实。

3）井室砌筑时，应同时安装踏步（不能直接安装在水平缝内，应保证连接处砂浆饱满），位置应准

确，踏步安装后，在砌筑砂浆或混凝土未达到规定抗压强度前不得踩踏。混凝土井壁的踏步在预制或现

浇时安装。

4）在砌筑检查井时应同时安装预留支管，预留支管的管径、方向、高程应符合设计要求，管与井壁

衔接处应严密，预留支管管口采用低强度等级砂浆砌筑封口抹平。

5）井壁须互相垂直，不得有通缝，瞎缝，保证灰浆饱满，灰缝平整，抹面不得有空鼓，

裂缝等现象；

工程部

负责人 现场技术员 班组签认

-3-

6）砌筑圆形检查井时，应随时检测直径尺寸，当四面收口时，每层收进不应大于 30mm；当偏心收口

时，每层收进不应大于 50mm。

7）砌筑检查井的内壁应采用水泥砂浆勾缝。有抹面要求时，砌砖时井内壁应采用缩口灰，抹面前清

理并湿润墙面，内壁抹面应分层压实（一般采用两遍法，有闭水要求时采用三遍法）；外壁应采用水泥砂

浆搓缝挤压密实或两遍法抹面。

8）雨季砌筑检查井时，井身应一次完成，为防止漂管，可在检查井的井室侧墙底部留进水口，闭水

（回填）前应封堵。

9）井身要求砌筑砂浆配合比准确，井壁砂浆饱满，灰缝平整。圆形检查井内壁应圆顺，抹面密实光

洁，踏步安装牢固

6 混凝土盖板安装

井身强度达到要求高程尺寸满足设计后进行混凝土预制盖板的安装。

预制盖板进场要求盖板尺寸和强度满足设计及规范要求，混凝土表面无蜂窝麻面，颜色均匀。不符

合要求的，施工队可要求退回预制场。

盖板预制要求施工现场做好隐检记录，钢筋、模板完成后报监理检验，合格后方可浇筑。

盖板钢筋及混凝土要求满足《国家建筑标准设计图集》06MS201 中各井的具体要求。

7 井身回填

井身完成，管道施工完成经检验符合要求后及时进行井身及管道回填。

井周 40cm 宽范围内采用粒径小于 30mm 的沙石回合料，采用立式夯实机人工夯实。

井室周围的回填，应与管道沟槽的回填同时进行，当井室周围的回填与管道沟槽的回填不便同时进

行时，应留台阶形接茬。

井室周围回填压实时应沿井室中心对称进行，且不得漏夯。

回填不得带水回填，回填应密实，压实后回填材料应与井壁紧贴。

8 井盖安装

检查井位于绿化带是采用轻型五防井盖，位于车道时采用重型五防井盖。井盖与井座均需加点式防

震消声工艺处理，防止发生行车弹跳、位移和翻转现象。

井盖安装前要对井顶高程进行测控，不符合设计要求的及时修改，控制其偏差在规范范围内，使其

在安装井盖后满足设计和规范要求。

工程部

负责人 现场技术员 班组签认

-4-

（二）砌筑检查井

1 钢筋混凝土检查井一般流程如下图：

施工准备

测量放样

基础开挖

基础施工

钢筋及模板安装

井身浇筑及流槽，踏步施工

地基承载力检测

混凝土检验

拆模及砼养护

预制混凝土盖板安装

井身回填

井盖安装

测量放样、基础开挖、基础施工、预制盖板安装、井身回填及井盖安装施工相同于砌筑检查井要求，

施工时请参照砌筑检查井施工要求进行施工。这里不做详细说明。

2 钢筋安装及模板安装

1）钢筋的加工、存放

钢筋的加工成型严格按照图纸的尺寸及要求编制钢筋下料单并按其要求加工。

钢筋在加工成型之前进行调直及防锈清理，确保钢筋表面的洁净。

钢筋成型后，挂牌注明所用部位、型号、级别，并分类码放整齐。

成型的钢筋一般暂存在加工厂内；施工中按照施工计划以及施工现场的要求分批运至施工现场，施

工现场只能少量地暂存工程急需的成型钢筋。

运至现场的钢筋要码放整齐、挂号标志牌，底部垫方木与地面保持距离。

项目部

负责人 现场技术员 班组签认

-5-

合集下载

检查井技术交底

检查井技术交底

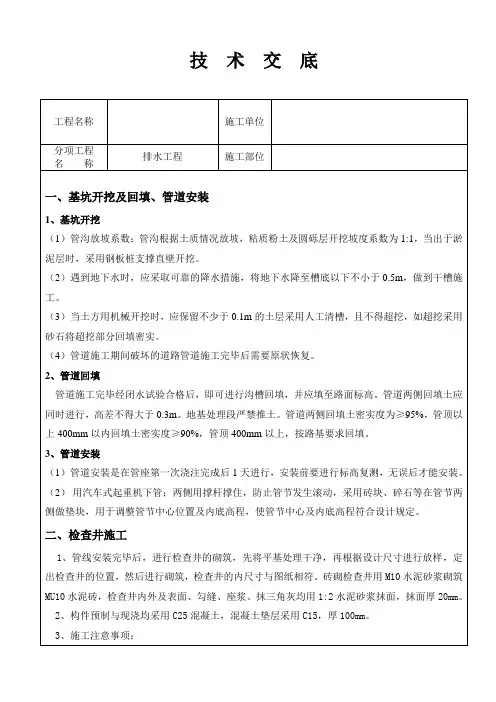

技 术 交 底
