1.1 一般规定1.1砌筑检查井安装前应做好相应的交底工作。
1.2砌筑检查井安装前应进行检查产品进场检验：1.2.1砌筑检查井的井座、井筒、配件、井盖及密封材料进场后均应按国家和行业有关砌筑检查井产品标准进行检查，检查项目主要为环刚度、环柔性和抗冲击性。
1.2.2砌筑检查井的内外表面应光滑平整，无气泡、变形、裂口、脱皮和明显的痕纹、凹陷，且色泽基本一致，接口完好，无破损变形。
1.2.3砌筑检查井的规格尺寸均应符合设计施工图的要求，并应根据砌筑检查井的编号进行核实，砌筑检查井产品合格证格式见附录E。
1.2.4砌筑检查井尺寸偏差应符合表1.2.4的规定。
对外观质量不符合要求的检查井，不得使用。
表1.2.4 砌筑检查井允许偏差（mm）1.2.5砌筑检查井在装卸、运输、堆放时，应轻抬轻放，不得抛摔或受剧烈撞击，严禁拖拉。
砌筑检查井应存放在通风良好、温度低于40摄氏度的房库内，不宜露天存放。
如须露天临时存放时，应有遮盖，尽量避免爆晒和雨淋。
不得与油类、酸、碱、盐等其他化学物质接触，注意防火安全，远离热源。
1.3 砌筑检查井安装应编制详细的施工组织方案，方案应包括施工方法、主要机械设备配置、施工质量和安全措施等内容。
2.1 井坑2.1井坑开挖应与管沟同时开挖，开挖时井座主管道应与管沟中的管道在同一轴线上；2.2井坑开挖应根据选用的规格，考虑井座主管线偏置因素，偏置端的坑壁应与管沟齐平；2.3有沉泥室的雨水检查井井坑应根据选用的规格局部开挖沉泥室坑；2.4井坑边坡应与管沟边坡一致, 施工时应根据地质条件放坡开挖或采取支护措施，确保施工安全。
2.5井坑开挖时，不得扰动基土超挖，如基土受到扰动，则应按现行国家标准《给水排水管道工程施工及验收规范》GB50268的有关规定，根据基土土质采取弥补措施；2.6井坑人工开挖时，临时堆土或施加其它荷载不得影响井坑的稳定性，堆土高度及其距井坑边缘的距离按相关施工规范执行。
2.7井坑底部如有砖、石等坚硬物体时应将其清除。

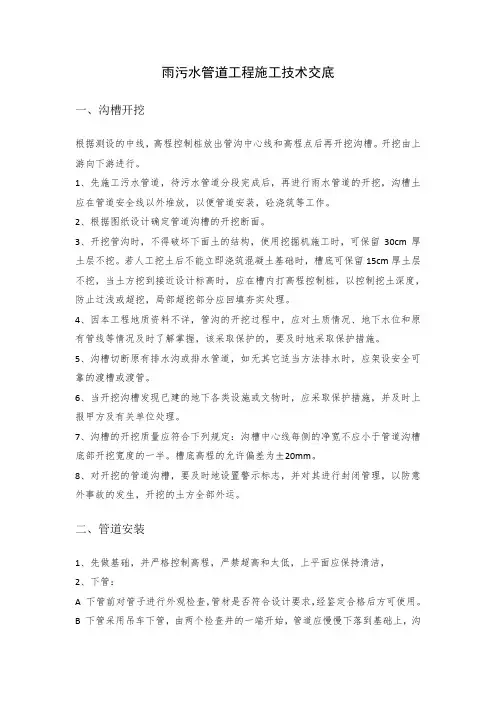

雨污水管道工程施工技术交底一、沟槽开挖根据测设的中线，高程控制桩放出管沟中心线和高程点后再开挖沟槽。
开挖由上游向下游进行。
1、先施工污水管道，待污水管道分段完成后，再进行雨水管道的开挖，沟槽土应在管道安全线以外堆放，以便管道安装，砼浇筑等工作。
2、根据图纸设计确定管道沟槽的开挖断面。
3、开挖管沟时，不得破坏下面土的结构，使用挖掘机施工时，可保留30cm厚土层不挖。
若人工挖土后不能立即浇筑混凝土基础时，槽底可保留15cm厚土层不挖，当土方挖到接近设计标高时，应在槽内打高程控制桩，以控制挖土深度，防止过浅或超挖，局部超挖部分应回填夯实处理。
4、因本工程地质资料不详，管沟的开挖过程中，应对土质情况、地下水位和原有管线等情况及时了解掌握，该采取保护的，要及时地采取保护措施。
5、沟槽切断原有排水沟或排水管道，如无其它适当方法排水时，应架设安全可靠的渡槽或渡管。
6、当开挖沟槽发现已建的地下各类设施或文物时，应采取保护措施，并及时上报甲方及有关单位处理。
7、沟槽的开挖质量应符合下列规定：沟槽中心线每侧的净宽不应小于管道沟槽底部开挖宽度的一半。
槽底高程的允许偏差为±20mm。
8、对开挖的管道沟槽，要及时地设置警示标志，并对其进行封闭管理，以防意外事故的发生，开挖的土方全部外运。
二、管道安装1、先做基础，并严格控制高程，严禁超高和太低，上平面应保持清洁，2、下管：A 下管前对管子进行外观检查，管材是否符合设计要求，经鉴定合格后方可使用。
B 下管采用吊车下管，由两个检查井的一端开始，管道应慢慢下落到基础上，沟槽若有支撑时，不得与槽壁支撑及槽下管子相碰撞，防止下管绳索折断或突然冲击砸坏基础。
C 吊车下管时，吊车架设的位置不得影响沟槽边坡的稳定性，吊车在高压输电线路附近作业时与线之间的安全距离应符合当地电业管理部门的规定。
D 管节放在基础上后即进行校正、找直，可采用龙门架、手动葫芦，将管节两端慢慢提起，在基础上移动，校正时，管道接口间要保留一定的间隙，一般为10mm。
技术交底记录编号工程名称******工程交底日期2018.12.2施工单位******公司分项工程名称雨水管及检查井主送单位工程部、施工班组交底内容：一、工程概况本次排水工程增加的主要内容为桩号 K0+090~K0+420 段(起点~YA1~YA9 段)的雨水工程设计。
沿设计道路自南向北敷设一排 d2000mm 雨水主管道和d600雨水支管，收集道路沿线及上游地块的雨水，下游经过烽胜路已设计雨水管道排往青菱河。
设计雨水管道一般位于设计道路中线西侧 6m 处，采用坐标定位。
其中D2000雨水管工程量为338m,D600雨水管为169m。
雨水管及检查井工程区位如下图：图1-1雨水管布置图二、关键参数要求管道底部标高：17.110-17.450m；管道埋深3.37-5.0m。
材质及规格:本工程使用的d2000钢筋混凝土承插管，管节2.5m，厚度为0.2m；d600(S-HDPE)螺旋波纹管，管节6m，厚度为0.085m连接方式：（1）设计排水管管径 d=d2000mm 时,采用企口式钢筋混凝土管(Ⅱ级),橡胶圈接口，120°砼基础,接口处分缝处理。
车行道下雨水口连接管采用C20混凝土满包处理（2）设计排水管管径 d=d600mm 时,采用承插式钢带增强聚乙烯(S-HDPE)螺旋波纹管,橡胶圈接口,环刚度选取 SN=8kN/m管道基础：根据地勘和排水专业资料，雨水管管道基础均落在（1）杂填土或者（2）淤泥质黏土层，承载力不满足要求，基坑全断面需采用0.5m厚的块石+0.3m的级配碎石+0.15厚的C15素砼换填。
检查井：井位布置见图1-1其中矩形直线混凝土雨水检查井D2000有7座，YA1~YA7；参见06MS201-3-32；见图2-1。
扇形90度混凝土雨水检查井D2000有2座，YA8，YA9；参见06MS201-3-59；见图2-2。
圆形砖砌沉泥井D1250有8座，接户支管D600检查井；参见06MS201-3-125。
工程名称施工单位交底部位工序名称排水工程交底提要：交底日期：米以下时方可进行管道铺设等其它工序。
⑧沟槽开挖达到设计标高后，应会同建设单位、设计单位、勘察单位、监理单位和施工单位验槽。
3、管材标准及要求①本工程排水管道均采用钢筋混凝土管，管材应符合国标的要求。
地下水对混凝土结构具有若腐蚀性，地下水对钢筋混凝土结构中的钢筋在长期浸水环境中具微腐蚀性，在干湿交替环境中具中腐蚀性。
管道要求混凝土强度不小于C35级，S6，水泥用量≥320kg/m³，水灰比≤水灰比≤0.45，氯离子含量≤0.10%。
覆土小于4m 的钢筋混凝土管道外表面需涂刷耐中等腐蚀性防腐涂料，具体做法:涂沥青冷底子油2 遍，沥青胶泥涂层，干膜厚度大于500 微米。
覆土大于4m 的钢筋混凝土管道外表面需涂刷耐弱等腐蚀性防腐涂料：具体做法：涂环氧沥青，干膜厚度大于300 微米。
d300mm ~ d1500mm采用承插口钢筋混凝土排水管②管级选择：承插口钢筋混凝土管管级选择：参照国家建筑标准设计图集《混凝土排水管道基础及接口》图集号“06MS201-1”施做。
根据管道覆土厚度和基础角度选择Ⅱ级或Ⅲ级管材。
4、砂石基础①污水管道基础采用180°砂石基础。
施工过程遇其他软弱地基请及时联系设计进行现场处理。
砂石基础材料采用自然级配碎石，其最大粒径不宜大于25mm。
②雨水主管道基础采用120°砂石基础，D300管道基础采用150°砂石基础。
施工过程遇其他软弱地基请及时联系设计进行现场处理。
砂石基础材料采用自然级配碎石，其最大粒径不宜大于25mm，收水井支管采用D300mm钢筋混凝土承插口管，起端深度1.1m，坡度0.01坡向雨水检查井，基础采用混凝土基础。
参照国家建筑标准设计图集《混凝土排水管道基础及接口》图集号“06MS201-1”工程名称施工单位交底部位工序名称排水工程交底提要：交底日期：施作。
③基础处理1) 一般情况：按上述管道基础要求施做。
