雨、污水检查井技术交底重点

室外排水工程分项工程质量技术交底卡GD2301003□0□1第1 页共6 页交底内容（3）采用机械挖槽时,应在槽底标高以上保留100~200mm的土层，采用人工清槽，严禁超挖。

基槽如遇软弱地基处理时，须事先征得监理、业主及设计部门的许可。

3、确认基槽符合要求后，浇筑100mm厚C10垫层砼。

圆形检查井施工时垫层也应浇筑成圆形，不得按井位基槽满幅浇筑。

4、井底垫层：井底基础应与管道基础同时浇注，挖槽见底放线后，用10×10cm方木支模，垫层混凝土为C10，厚10cm，严格控制垫层标高在0、-5mm内。

5、灰砂砖砌筑圆型检查井（1）、砌筑准备①砌筑前应将灰砂砖砌块表面上的杂物清理干净。

气候炎热干燥时，砌筑前宜对灰砂砖砌块应提前进行喷水湿润。

②明确各种管道及井径：井直径为700~1500mm圆形检查井适用于砌筑图列：管径D300，D400，D500，D800，D1000对应的检查井直径分别为Φ700mm，Φ1000mm，Φ1000mm，Φ1250mm，Φ1500mm。

（具体详见表3-4-1）。

③砌块及砂浆：采用MU10砌块M7.5水泥砂浆砌筑（采用湿预拌砂浆）。

（2）、砌筑（管径D≤1000时采用圆形检查井，管径D≥1200时采用矩形检查井）①、圆型检查井砌筑尺寸按按表3-4-1（即图集02S515第8页）施工。

②、矩型检查井砌筑尺寸按按表3-4-2（即图集02S515第32页）施工。

表3-4-1③砌筑井室时，用水冲净基础垫层垃圾后，先铺一层砂浆，再压砖砌筑，必须做到满铺满挤，砖与砖间灰缝保持1cm。

④排水管道检查井内的流槽应与井壁同时砌筑，流槽应与上下游管道接顺，管内底高程应符合本工艺质量标准的要求。

⑤砖砌圆形检查井时，应随时检测直径尺寸，当需要收口时，如为四面收进，则每次收进不应大于30mm；如为三面收进，则每次收进不应大于50mm；砌筑检查井的内壁应采用原浆勾缝，在有抹面要求时，内壁抹面应分层压实，外币用砂浆搓缝并应压实。

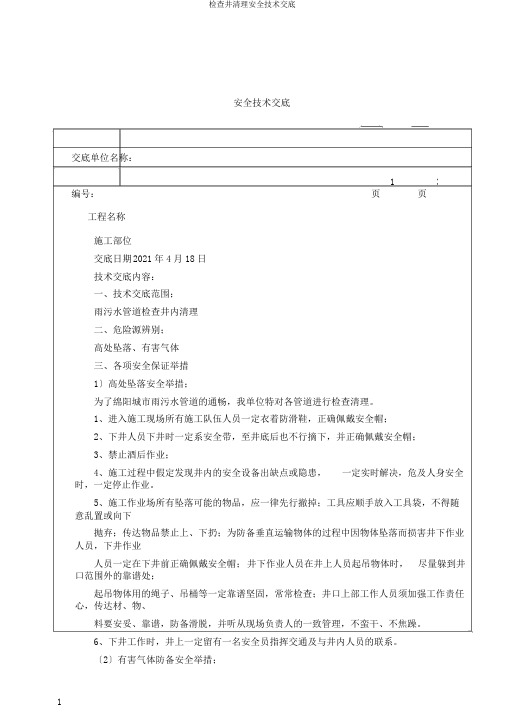

安全技术交底交底单位名称：编号：第1页共3页工程名称施工部位交底日期2021年4月18日技术交底内容：一、技术交底范围；雨污水管道检查井内清理二、危险源辨别；高处坠落、有害气体三、各项安全保证举措1〕高处坠落安全举措；为了绵阳城市雨污水管道的通畅，我单位特对各管道进行检查清理。

1、进入施工现场所有施工队伍人员一定衣着防滑鞋，正确佩戴安全帽；2、下井人员下井时一定系安全带，至井底后也不行摘下，并正确佩戴安全帽；3、禁止酒后作业；4、施工过程中假定发现井内的安全设备出缺点或隐患，一定实时解决，危及人身安全时，一定停止作业。

5、施工作业场所有坠落可能的物品，应一律先行撤掉；工具应顺手放入工具袋，不得随意乱置或向下抛弃；传达物品禁止上、下扔；为防备垂直运输物体的过程中因物体坠落而损害井下作业人员，下井作业人员一定在下井前正确佩戴安全帽；井下作业人员在井上人员起吊物体时，尽量躲到井口范围外的靠谱处；起吊物体用的绳子、吊桶等一定靠谱坚固，常常检查；井口上部工作人员须加强工作责任心，传达材、物、料要安妥、靠谱，防备滑脱，并听从现场负责人的一致管理，不蛮干、不焦躁。

6、下井工作时，井上一定留有一名安全员指挥交通及与井内人员的联系。

〔2〕有害气体防备安全举措；1、作业前，应提早1小时翻动工作面及其上、下游的检查井盖，用排电扇或鼓风机30分钟以上，必须先通风后再采纳有害气体测试仪，对井内有害气体含量进行测定，在有害体检查合格的状况后，确立无有害气体时方可下井；主要有害气体有：硫化氢、一氧化碳、甲烷。

操作人员下井后，井口一定连续排风，直至操作人员上井；其次施工人员在工作井内的操作时间不易超出1小时，每隔1小时一定进行接班；再次工作井内一定做好通风举措，只需工作井内有操作人员一定采纳鼓风机向内鼓风。

2、安排专人对顶管工作井内的有害气体进行监控，每隔半小时监控人员一定对工作井内的有害气交底单位名称：安全技术交底编号：第2页共3页工程名称施工部位雨污水管道检查井内清理交底日期2021年4月18日技术交底内容：进行测定，如出现有害气体超标的状况，所有施工人员一定马上撤退；对工作井内的有害气体一定做到不时监控的原那么，保证施工人员的安全。

一、交底目的为确保雨污水检查井施工过程中的安全，防止事故发生，特进行安全技术交底。

二、交底对象全体参与雨污水检查井施工的施工人员、管理人员。

三、交底时间（具体时间）四、交底内容1. 施工现场环境及注意事项（1）施工现场应设置明显的安全警示标志，确保施工区域安全。

（2）施工区域应保持整洁，防止滑倒、绊倒等事故发生。

（3）施工过程中，应注意周边环境，避免对周边设施造成损坏。

2. 施工人员安全防护措施（1）施工人员必须佩戴安全帽、安全带等个人防护用品。

（2）高空作业时，必须系好安全带，并配备安全绳。

（3）施工人员应穿着合适的劳保鞋，以防滑倒。

3. 施工工具及设备安全使用（1）施工工具应定期检查，确保其完好、安全。

（2）施工设备应按照操作规程进行操作，严禁违规操作。

（3）使用电动工具时，必须确保电源线完好，避免触电事故。

4. 雨污水检查井施工安全要点（1）施工前，应对施工区域进行勘察，了解地质情况，确保施工安全。

（2）开挖井坑时，应严格按照设计要求进行，防止塌方事故发生。

（3）砌筑井室时，应确保砂浆饱满，砖块排列整齐，防止砖块脱落。

（4）安装井盖板时，应确保其稳固，防止人员坠落。

（5）施工过程中，应随时检查井室内部情况，防止有害气体积聚。

5. 应急措施（1）施工过程中，如发现异常情况，应立即停止施工，报告上级领导。

（2）发生安全事故时，应立即启动应急预案，采取有效措施进行救援。

五、交底要求1. 施工人员应认真听取安全技术交底，确保理解并掌握安全操作规程。

2. 施工人员应自觉遵守安全规定，严格执行操作规程。

3. 施工管理人员应加强对施工现场的监督检查，确保施工安全。

4. 施工单位应定期对施工人员进行安全技术培训，提高安全意识。

六、交底人（交底人姓名）七、备注本安全技术交底适用于雨污水检查井施工全过程，如有未尽事宜，可由施工管理人员进行补充说明。

雨污分流施工技术交底范文一、工程概况。

咱们这个工程啊，就是要把雨水和污水分开处理，这就像是把家里的干净衣服和脏衣服分开洗一样，可重要啦。

这个施工范围大概就在咱们这个[具体施工区域]，大家可得心里有数。

二、施工准备。

# （一）材料准备。

1. 管材。

咱们用的雨水管和污水管，那可都是有讲究的。

像雨水管，要能承受得住雨水的冲击，而且要耐腐蚀。

污水管呢，得能抗住污水里面那些乱七八糟东西的腐蚀。

管材到了现场，一定要仔细检查，就像挑水果一样，看看有没有裂缝、砂眼这些毛病。

如果发现有问题的管材，那可不能用，直接让它“下岗”。

2. 检查井材料。

# （二）机械准备。

1. 挖掘机。

这挖掘机可是咱们的“大力士”，但是操作它的师傅可得小心点。

在挖土的时候，要按照咱们画好的线来，不能乱挖一通。

而且要注意深度，挖深了或者挖浅了都不行。

就像炒菜放盐一样，多了少了都影响味道。

2. 其他小型机械。

像振捣器这些小型机械，也不能小瞧。

振捣的时候要均匀，就像按摩一样，每个地方都要照顾到，这样混凝土才能结实。

三、施工工艺流程。

# （一）沟槽开挖。

1. 测量放线。

测量的兄弟得先把线放好，这就像给咱们施工画了个地图一样。

要保证线放得准，误差不能太大。

要是线放歪了，那咱们挖的沟槽就跟着歪了，到时候管道都没法放直。

2. 开挖。

用挖掘机开挖的时候，要按照分层开挖的原则。

先挖上面的一层，再慢慢往下挖。

挖到接近设计标高的时候，就得小心了，要用小铲子或者人工来清理，就像给宝贝做清洁一样，不能破坏了底部的土。

而且沟槽的边坡要按照设计要求来放坡，如果边坡太陡，就容易塌方，那就像盖房子没有打好地基一样，会出大乱子的。

# （二）管道基础施工。

1. 基础处理。

沟槽挖好后，要对底部进行处理。

如果底部有软土，就得把软土挖掉，换上好土或者进行加固处理。

这就好比给管道铺床一样，床要是不结实，管道躺在上面也不舒服。

2. 浇筑基础。

浇筑基础混凝土的时候，要振捣密实。

混凝土的配合比也要严格按照设计来，不能自己瞎配。

一、交底目的为确保污雨水检查井施工过程中的安全，预防安全事故的发生，特进行安全技术交底。

二、交底对象全体参与污雨水检查井施工的施工人员、管理人员及监理人员。

三、交底时间[具体日期]四、交底内容1. 工程概况- 工程名称：[项目名称]- 工程部位：[具体部位]- 施工单位：[施工单位名称]- 监理单位：[监理单位名称]2. 施工工艺及要求- 检查井施工应严格按照设计图纸和规范要求进行。

- 检查井基础应平整、坚实，确保检查井稳定。

- 检查井墙体应采用高质量混凝土，厚度符合设计要求。

- 检查井盖板应与井筒连接牢固，确保井盖安全。

- 检查井内壁应进行防水处理，防止渗漏。

3. 安全技术措施- 施工人员必须佩戴安全帽、安全带等个人防护用品。

- 施工现场应设置安全警示标志，确保安全通道畅通。

- 高处作业时，必须使用安全绳、安全网等安全防护设施。

- 检查井施工过程中，应注意井内空气质量，必要时进行通风。

- 施工现场应配备灭火器材，确保消防安全。

- 施工人员应接受安全技术培训，了解并掌握安全操作规程。

4. 安全注意事项- 严禁在井口附近堆放杂物，防止坠落事故。

- 严禁未经培训人员进入井内作业，防止中毒、窒息等事故。

- 严禁使用非标准工具或设备进行施工，确保施工质量。

- 严禁酒后作业，确保施工安全。

- 严禁擅自改动设计图纸，确保施工符合规范要求。

5. 应急处理- 发生安全事故时，应立即停止施工，启动应急预案。

- 组织人员进行救援，并立即上报相关部门。

- 对事故原因进行调查分析，制定整改措施，防止类似事故再次发生。

五、交底要求1. 施工单位应将安全技术交底内容传达给全体施工人员。

2. 施工人员应认真学习安全技术交底内容，掌握安全操作规程。

3. 监理单位应监督施工单位落实安全技术措施，确保施工安全。

六、附件1. 安全操作规程2. 安全防护用品使用说明3. 应急预案七、备注本安全技术交底模板仅供参考，具体内容应根据实际情况进行调整。

雨污水管道施工技术交底一、雨、污水管线沟槽开挖交底内容：一、注意事项：1、沟槽开挖采用人机配合，开挖前先挖探沟，查明地下线路及地下结构物；2、机械开槽预留10cm左右厚，测量人员跟槽，用人工清槽，严禁超挖及扰动原状土；3、反铲挖出的土方存放在槽的一侧，距槽边至少2米，另一侧应留出下管的位置（约5米左右预留豁口）；4、开槽基底宽度为管直径（含壁厚）+两侧工作宽度各50cm。

根据现场土质沟槽边坡按1：0.5放坡；5、沟槽两边应筑土埂和设置临时排水沟。

二、验收标准：1、槽底高程：0mm≥高程≤-20mm；槽底中线每侧宽度：不小于规定。

二、雨、污水管线下管交底内容：①下管前应检查每根管子的外观质量，发现有裂缝的管子严禁使用，同时检查承口内部和插口外部是否光滑，如不光滑，应在下管前对其进行处理；②下管时应注意管子的承口应朝向来水方向，且与铺设的前进方向，即承口在上游，铺设时从下游往上游铺设；③下管时采用压绳法，即在管子两端各套一根大绳，下管时，把管子下面的半段大绳用脚踩住，必要时并用铁钎锚固，上半段大绳用手拉住，必要时并用撬棍拨住，两组大绳用力一致，听从指挥，将管子徐徐下入沟槽。

根据情况，下管处的槽边可斜拉两根方木。

下管前检查下管用的大绳是否坚固，有无断股，糟朽和夹心现象；④下管时应注意对管子的保护，特别时在管子落入槽底时应放慢速度，防止管子接触槽底硬物时磕坏；⑤如使用机械下管时，应设专人指挥起重设备，套绳时应考虑使两绳受力均匀，防止起吊时滑脱；⑥起重设备离槽边应槽边至少保持两米。

三、雨、污水管线安管交底内容：①管道必须垫稳，管底坡度不得倒流水，缝宽均匀；②管道内不得有泥土、砖石、砂浆、木块等杂物；③将管子从模板移至混凝土面，轻轻揉动，将管子揉至设计高程（一般掌握高1~2mm，以备稳下一节时又稍有下沉），同时注意保持对口和中心线位置的准确。

如果下沉过多，超过质量要求时，应将管子撬起，补填混凝土或砂浆，重新揉至设计高程。

混凝土模块式检查井技术交底书交底单位名称：方兴大道I标项目经理部编号：（2）、砌筑①、直径为900~1500mm圆形检查井适用于钢筋D≤800mm砌筑图列：管径D500，D600，D700，D800对应的检查井直径分别为Φ1100mm，Φ1100mm，Φ1300mm，Φ1500mm。

②、模块砌筑时注意上下对孔错缝，砌筑砂浆（Mb10砌块专用水泥砂浆）饱满，灰浆均匀，铺浆宜使用专用工具均匀铺浆，应避免砂浆落入孔内,井壁应进行勾缝，随砌随勾缝，采用1:2（防水）水泥砂浆；每砌筑五层应修正累计误差。

模块灌芯前应将杂物及落灰清理干净，墙体做必要的支撑加固；混凝土灌注时注意每层每次灌注混凝土不得平齐与砌块表面，必须低于砌块表面以下5cm，同时插入钢筋时也得注意本层植入钢筋必须伸入上层砌块内15cm；灌芯混凝土应分层（300mm~500mm）捣固，不留施工缝，一次灌注高度不大于2m。

捣固时应孔孔连插连振，不可漏振。

顶层模块灌芯应浇至与顶面上沿平齐。

井室高度应确保雨水口连接支管按覆土要求（最高点管顶覆土700mm，坡度1%向检查井）接至井筒。

灌芯混凝土采用商品或自拌混凝土均可，采用自拌混凝土时，必须配置配合比标识牌、计量器具方可施工。

③、直径为900~1500mm包封适用于D≤800施工示意图如下：④、直径为900~1500mm盖板适用于D≤800施工示意图如下：混凝土净保护层为35mm，钢筋放置下层，水平筋在最下面，盖板型号按覆土厚度分为两种：覆土厚度0.9m≤H≤3m；覆土厚度0.4m≤H＜0.9m或3m＜H≤4m；两种盖板中所使用的钢筋种类有别，具体工程数量表参照图集06MD201-4。

直径为700的也可改为800，钢筋不变，钢筋长度及位置自行调整。

⑤、各圆形检查井流槽示意图：管道连接一般采用管定平接。

流槽高度如下雨水检查井：相同管径的管道连接时，流槽顶与管中心平，不同管径的管道连接时，流槽顶一般以小管径中心平。
