圆锥破碎机部件更换方法

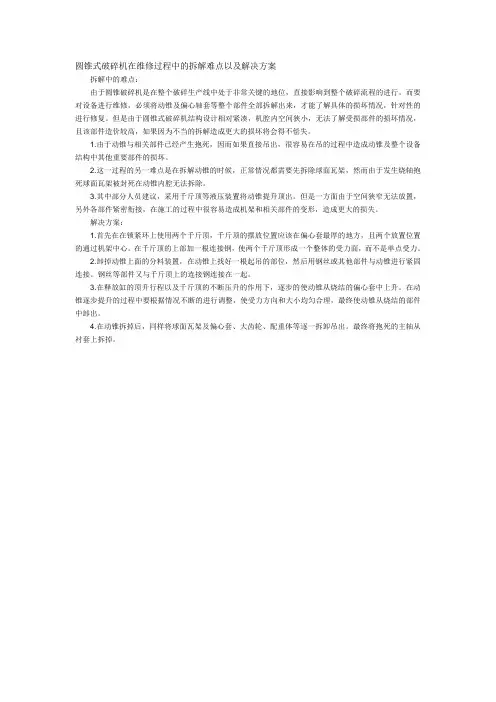

圆锥式破碎机在维修过程中的拆解难点以及解决方案拆解中的难点：由于圆锥破碎机是在整个破碎生产线中处于非常关键的地位，直接影响到整个破碎流程的进行。

而要对设备进行维修，必须将动锥及偏心轴套等整个部件全部拆解出来，才能了解具体的损坏情况，针对性的进行修复。

但是由于圆锥式破碎机结构设计相对紧凑，机腔内空间狭小，无法了解受损部件的损坏情况，且该部件造价较高，如果因为不当的拆解造成更大的损坏将会得不偿失。

1.由于动锥与相关部件已经产生抱死，因而如果直接吊出，很容易在吊的过程中造成动锥及整个设备结构中其他重要部件的损坏。

2.这一过程的另一难点是在拆解动锥的时候，正常情况都需要先拆除球面瓦架，然而由于发生烧轴抱死球面瓦架被封死在动锥内腔无法拆除。

3.其中部分人员建议，采用千斤顶等液压装置将动锥提升顶出。

但是一方面由于空间狭窄无法放置，另外各部件紧密衔接，在施工的过程中很容易造成机架和相关部件的变形，造成更大的损失。

解决方案：1.首先在在锁紧环上使用两个千斤顶，千斤顶的摆放位置应该在偏心套最厚的地方，且两个放置位置的通过机架中心。

在千斤顶的上部加一根连接钢，使两个千斤顶形成一个整体的受力面，而不是单点受力。

2.卸掉动锥上面的分料装置，在动锥上找好一根起吊的部位，然后用钢丝或其他部件与动锥进行紧固连接。

钢丝等部件又与千斤顶上的连接钢连接在一起。

3.在释放缸的顶升行程以及千斤顶的不断压升的作用下，逐步的使动锥从烧结的偏心套中上升。

在动锥逐步提升的过程中要根据情况不断的进行调整，使受力方向和大小均匀合理，最终使动锥从烧结的部件中卸出。

4.在动锥拆掉后，同样将球面瓦架及偏心套、大齿轮、配重体等逐一拆卸吊出。

最终将抱死的主轴从衬套上拆掉。

单缸液压圆锥破碎机主要零部件及说明1. 引言嘿，朋友们！今天咱们要聊聊单缸液压圆锥破碎机，听起来挺复杂对吧？其实，这家伙就像个巨无霸的“榨汁机”，专门用来处理那些硬得像石头的矿石。

它能把这些矿石碾压得稀巴烂，真是个了不起的角色。

让我们一起深入探讨一下它的主要零部件，看看它是怎么运作的吧！2. 主要零部件2.1 机壳首先，得说说机壳。

它就像这台机器的“外衣”，把所有的部件包裹得严严实实，保护着内部的“宝贝”。

机壳一般是用高强度钢材制作的，结实得像铁桶，能抵挡住矿石带来的冲击力。

想想看，碰上一块大石头，它可得稳稳地承受住，不然可就得“崩溃”了。

2.2 破碎头接着要说的是破碎头，这可是整个机器的核心部分。

它就像战斗中的武器，负责直接“攻击”那些顽固的矿石。

破碎头的形状就像个大锤子，转动的时候能施加巨大的压力，简直就是“势不可挡”。

当它挥舞起来，那真是风驰电掣，让人忍不住想为它呐喊加油！2.3 主轴再来聊聊主轴。

这个家伙负责将动力传递到破碎头，简直是个“幕后英雄”。

没有它，破碎头就无法运作，整个机器也就无法正常“发威”。

主轴通常是由高强度钢制造的，强度和韧性都是杠杠的，就像一个强壮的小伙子，能扛起重任，毫不费力。

3. 液压系统3.1 液压缸说到液压系统，咱们必须提到液压缸。

它就像机器的“心脏”，负责调节破碎头的上下运动。

想象一下，液压缸像个有耐心的舞者，轻轻地推动破碎头，让它在矿石上施展“绝技”。

通过调节压力，液压缸能让破碎头在不同的工作条件下保持最佳状态，真是个“聪明”的家伙！3.2 控制系统最后，要说说控制系统。

这个系统就像机器的大脑，负责控制整个操作过程。

通过各种传感器和控制面板，操作员能够随时掌握机器的运行状态，简直是无所不能！在这个系统的帮助下，破碎机能高效运作，不会出现意外情况，保障了生产的顺利进行。

4. 小结好了，朋友们，今天咱们就聊到这里。

单缸液压圆锥破碎机的每个零部件都是精密设计的，彼此配合得天衣无缝，让整个机器发挥出巨大的破碎能力。

圆锥破碎机操作规程1.前言2.破碎机的基本结构3.操作前的准备工作3.1破碎机的安装位置应符合安全规定，地面平整，机器稳定放置。

3.2破碎机的电源插座要符合规定，接地良好。

3.3破碎机的检查工作：检查机器是否有损坏、松动、漏油等情况。

3.4检查物料：破碎机只允许处理规定的物料，物料应符合要求。

4.操作步骤4.1破碎机应先低速运转一段时间，检查各部位是否正常。

4.2运转前要检查传动装置，保持液压系统正常，油温、油压处于正常范围。

4.3启动破碎机，待其运行平稳后，才能装入物料。

4.4物料应均匀分布在破碎腔中，不得过载。

4.5设备运行时，禁止任何人员接近或触摸设备。

4.6运行中如发现异常，应立即停机检查，排除故障后方可重新启动。

5.操作注意事项5.1禁止在破碎机正在运行时，进入破碎腔内清理或调整机器。

5.2禁止用手或其他工具接触破碎腔内的任何部件。

5.3在破碎腔内，要保持清洁，避免入尘、杂物等。

5.4破碎机运行过程中，不得随意更换或移动防护罩。

5.5破碎机操作人员必须具备操作技能，熟悉设备的使用方法和操作流程。

6.维护保养6.1运行结束后，要对破碎机进行清洗。

6.2定期对润滑油进行更换，并保持润滑系统的正常工作。

6.3对机器各部位进行定期检查，确保设备的正常运行。

6.4年度内应对破碎机进行全面维修，更换老化的零部件。

7.紧急处理措施7.1如破碎机发生故障或异常情况，应立即停机查找故障原因。

7.2如故障无法解决，应及时上报相关技术人员进行处理。

7.3在紧急情况下，应按照设备紧急停机操作规程进行操作。

8.结束语以上就是圆锥破碎机操作规程的相关内容，希望操作人员能够严格按照规程操作，确保设备的正常使用和人员的安全。

圆锥破碎机设备档案1.工艺目的物料经过颚式破碎机进行初级破碎后的物料约80~140mm经由皮带输送机输送至圆锥破碎机进行二次破碎，把物料进一步破碎成大小约15~50mm，再由圆振动筛进行筛分成为成品料。

2.工艺参数破碎机规格：HST160（H1）腔型级别：细最大进料口尺寸：185mm；最小排料口尺寸：13mm机器功率：160KW产量：60~210t/h设备尺寸：1875*1920*2400mm3.工作原理液压圆锥破碎机由电动机带动水平轴旋转，水平轴通过齿轮带动偏心套旋转，再由偏心套带动动锥部做圆周摆动，从而实现连续的挤压破碎石块。

4.圆锥破碎机的主要结构HST160单缸液压圆锥破碎机主要由上架体总成、上架体锥套、主轴及躯体、下架体总成、小齿轮轴总成、锥齿轮、驱动装置、给排料装置、电气系统、润滑系统等部件组成。

（1）上架体总成上架体总成由上架体、上架体臂架、上架体锥套、扎臼壁、扎臼壁支撑环、适配环、衬板等零件组成.HST160破碎机的适配环安装在上架体金属与金属接触的锥形配合中，扎臼壁依次以金属与金属接触的配合装在适配环内。

用10*10*75mm四根铁条将2个半适配环护板焊接到适配环锁紧环上。

用一个扎臼壁支撑环和六个压紧螺栓将扎臼壁拉入上架体，扎臼壁的定位脚位于支撑环的沉槽中。

同时，支撑环靠定位圆柱销紧靠上架体。

在拧紧螺母前，测量T的距离。

注意：在安装扎臼壁时，确保它被均匀地拉入上架体，通过对角拧紧螺母和压紧螺钉来安装扎臼壁，直至T的距离在整个圆周方向均为压缩3.5mm。

在拧紧螺钉后，用测隙规检查在上架体、适配环和下扎臼壁之间是否有相对间隙。

当扎臼壁的压紧螺钉拧紧后，在扎臼壁和上架体。

适配环之间，使用密封橡胶（化合物）来防止灰尘和水分的进入。

上架体锥套是主轴回转运动的中心点。

HST系列破碎机有一个沙漏形轴承，外表为锥形。

上架体锥套---检查间隙。

HST160破碎机的S值1.9mm，L值是103mm。
