圆锥破碎机说明及参数圆锥破碎机是一种广泛应用于矿山、冶金、建筑材料、公路、铁路、化工等行业的破碎设备。
它以圆锥破碎腔为特点，从而使得物料在破碎腔内受到不断的压力和撞击作用，达到破碎物料的目的。
下面将对圆锥破碎机的参数及其工作原理进行详细介绍。
1.参数：1.1破碎腔形状：圆锥破碎机破碎腔一般呈圆锥形，分为细破碎腔和粗破碎腔两种形式。
细破碎腔适用于中等或中等以上硬度的矿石，而粗破碎腔适用于中等或中等以下硬度的矿石。
1.2进料口尺寸：圆锥破碎机的进料口尺寸根据所需破碎物料的大小和产量来确定。
通常情况下，进料口尺寸越大，破碎机的处理能力越大。
1.3排料口尺寸：圆锥破碎机的排料口尺寸可以根据用户的需要进行调整，以满足不同粒度的成品要求。
1.4电机功率：电机功率是圆锥破碎机的关键参数之一，它决定了破碎机的生产能力和破碎效率。
通常情况下，电机功率越大，破碎机的处理能力越强。
1.5生产能力：圆锥破碎机的生产能力可以根据物料的硬度、湿度、粒度等因素来确定。
通常情况下，生产能力越大，所需的设备投资也越高。
2.工作原理：2.1进料：物料通过进料口进入破碎腔内，随着圆锥的旋转和偏心套的运动，物料在破碎腔内不断受到压力和撞击。
2.2破碎：物料在圆锥的压力下被不断破碎，并逐渐减小尺寸。
在破碎过程中，物料受到来自破碎壁和破碎锥的撞击和压力，形成高频振动，从而破碎物料。
2.3排料：破碎后的物料通过破碎腔底部的排料口排出。
排料口的尺寸可以根据需要进行调整，以满足不同粒度的成品要求。
总结：圆锥破碎机作为一种广泛应用的破碎设备，具有结构简单、操作方便、破碎比大、产量高等优点。
通过合理调整参数，可以满足不同粒度、硬度的物料要求，是矿山、冶金、建筑材料等行业的重要设备之一、在使用圆锥破碎机时，需要注意安全操作，定期进行维护保养，以确保设备的正常运行和延长使用寿命。

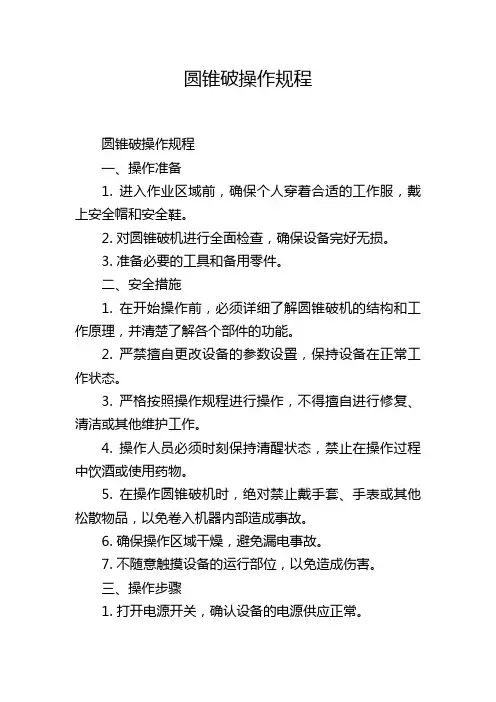

圆锥破操作规程圆锥破操作规程一、操作准备1. 进入作业区域前，确保个人穿着合适的工作服，戴上安全帽和安全鞋。
2. 对圆锥破机进行全面检查，确保设备完好无损。
3. 准备必要的工具和备用零件。
二、安全措施1. 在开始操作前，必须详细了解圆锥破机的结构和工作原理，并清楚了解各个部件的功能。
2. 严禁擅自更改设备的参数设置，保持设备在正常工作状态。
3. 严格按照操作规程进行操作，不得擅自进行修复、清洁或其他维护工作。
4. 操作人员必须时刻保持清醒状态，禁止在操作过程中饮酒或使用药物。
5. 在操作圆锥破机时，绝对禁止戴手套、手表或其他松散物品，以免卷入机器内部造成事故。
6. 确保操作区域干燥，避免漏电事故。
7. 不随意触摸设备的运行部位，以免造成伤害。
三、操作步骤1. 打开电源开关，确认设备的电源供应正常。
2. 检查润滑系统润滑油的供给情况，确保润滑油正常。
3. 启动设备，观察设备运行情况，检查设备运转是否平稳。
4. 通过操作控制器调整圆锥破机的速度和倾角等参数，以适应不同物料的破碎需求。
5. 将待破碎的物料放入给料装置，注意保持物料均匀分布，以避免过载破碎。
6. 开始破碎操作，观察设备的运行情况，注意观察破碎效果。
7. 如发现异常情况，立即停止设备，并进行检查和处理。
8. 破碎操作完成后，关闭设备电源开关，待设备完全停止运转后方可离开操作区域。
四、常见问题及处理方法1. 设备异常振动：检查设备的基座是否固定牢固，重新调整设备的平衡。
2. 设备出现异响：停止设备运行，检查设备各个部件，清除异物。
3. 设备温度过高：检查润滑系统的润滑油供给情况，确保润滑油正常；检查设备的散热系统是否正常工作。
4. 物料不能正常破碎：检查设备的破碎腔是否堵塞，清除堵塞物；调整设备的破碎参数，以适应物料的破碎特性。
五、维护保养1. 定期检查设备的各个部件和连接件，确保无松动、磨损等现象。
2. 每次操作完成后，对设备进行清洁，特别是破碎腔和给料装置。
圆锥破碎机说明及参数圆锥破碎机是一种常用于矿石、建筑材料等领域的破碎设备。
它采用圆锥破碎原理，通过旋转锥形壳体和固定锥形壳体之间的相对运动，将物料进行破碎。
圆锥破碎机具有破碎比大、生产能力高、维护简便等优点，并且可广泛适用于各种硬质矿石、中硬度矿石、非金属矿石等的破碎作业。
1.结构和工作原理：2.参数：(1) 破碎口调整范围：圆锥破碎机通常具有可调节破碎口宽度的设计，其破碎口调整范围决定了破碎机能够达到的不同物料要求。
常见的调整范围在10-50mm之间。
(2)适用物料硬度范围：圆锥破碎机适用于不同硬度的物料破碎，其适用物料硬度范围取决于其制造材料和结构设计。
一般而言，圆锥破碎机适用于介于中等硬度至高硬度的物料。
(3)处理能力：圆锥破碎机的处理能力指的是单位时间内能够处理的物料量。
其处理能力主要取决于破碎腔的体积、进料口尺寸、转速和进料方式等因素。
通常，圆锥破碎机的处理能力在10-1000吨/小时之间。
(4)电机功率：圆锥破碎机所需的电机功率与其设计参数相关。
电机功率大小直接影响破碎机的破碎效率和生产能力。
一般而言，圆锥破碎机的电机功率在5-1000千瓦之间。
(5)外形尺寸和重量：圆锥破碎机的外形尺寸和重量直接关系到其安装和使用的方便性。
这些参数可以根据具体需求进行设计和选择，以适应不同工作环境和空间限制。
综上所述，圆锥破碎机是一种常用的破碎设备，其通过圆锥破碎原理将物料进行破碎，并具有破碎比大、生产能力高、维护简便等优点。
重要的参数包括破碎口调整范围、适用物料硬度范围、处理能力、电机功率、外形尺寸和重量等。
这些参数决定了破碎机的破碎效率和适用范围，可以根据具体需求选择适合的设备。
MG500/1200-WD滚筒式采煤机产品说明书操作人员必须进行相应的煤矿安全规程培训使用者在使用前必须认真阅读本产品说明书太原矿山机器集团有限公司2007年2月（本产品执行MT/T81、MT/T82、Q/140000TK02-2007标准的规定）目录第一章整机概述 (1)1. 机器型号 (1)2. 机器用途 (1)3. 采煤机的组成 (1)4. 采煤机的特点 (1)5. 采煤机的技术特征 (4)第二章摇臂 (6)1. 摇臂的作用 (6)2. 规格与性能 (6)3. 机器的外形图 (7)4. 工作原理与结构特征 (7)5. 注油 (11)6. 摇臂的安装调整和试运转 (11)7. 操作规程 (12)8. 轴承目录 (13)9、常见故障的分析及处理 (14)第三章牵引传动部 (15)1. 牵引传动部的用途 (15)2. 规格与性能 (15)3. 概述 (16)4. 传动系统 (16)5. 制动器 (18)6. 轴承目录 (20)7. 冷却系统 (21)8. 润滑 (21)第四章液压调高系统 (22)1. 泵站概述 (22)2. 采煤机常见故障 (28)3. 调高油缸 (34)第五章主机架 (36)1. 结构 (36)2. 特点 (36)3. 主机架的润滑 (37)第六章辅助部件 (37)1. 喷雾冷却系统 (37)2. 辅助液压系统 (39)3. 护板及拆卸工具 (40)第七章破碎机 (41)1. 破碎机的作用 (41)2. 破碎机的主要技术参数： (41)3. 破碎机的外形、结构及工作原理 (42)4. 破碎机的润滑 (44)5. 破碎机的安装、调试和试运转 (46)6. 操作规程 (46)7. 轴承目录 (47)8. 几点说明 (47)第八章截割滚筒 (47)1. 结构与作用 (47)2. 滚筒的拆卸及注意事项 (48)第九章电气系统 (49)1. 电气系统介绍 (49)2. 电气控制系统 (60)3. 电气系统操作 (74)第十章运输、操作与检修 (76)1. 运输 (76)2. 井上检查与试运转 (78)3. 解体下井运输 (78)4. 采煤机的启动、操作和停机 (79)5. 采煤机的注油 (83)6. 采煤机的维护与检修 (84)第一章整机概述1. 机器型号MG500/1200-WD滚筒式采煤机是一种多电机驱动、横向抽屉式布置，采用机载式交流变频调速装置的新型电牵引采煤机。

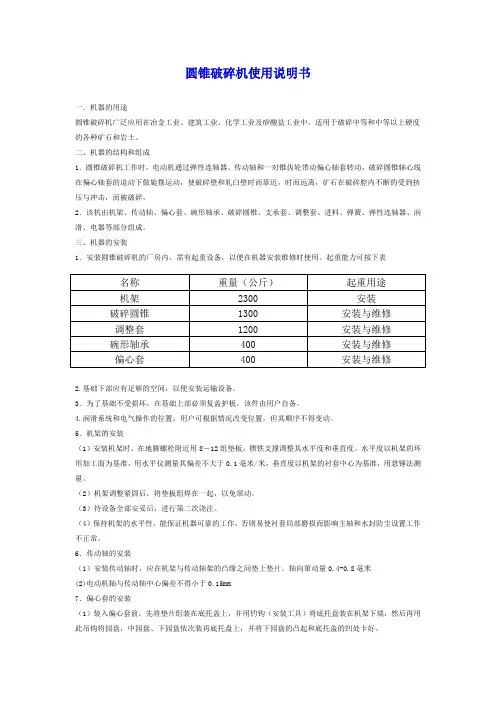

圆锥破碎机使用说明书一．机器的用途圆锥破碎机广泛应用在冶金工业、建筑工业、化学工业及矽酸盐工业中，适用于破碎中等和中等以上硬度的各种矿石和岩土。
二、机器的结构和组成1．圆锥破碎机工作时，电动机通过弹性连轴器、传动轴和一对锥齿轮带动偏心轴套转动，破碎圆锥轴心线在偏心轴套的迫动下做旋摆运动，使破碎壁和轧臼壁时而靠近，时而远离，矿石在破碎腔内不断的受到挤压与冲击，而被破碎。
2．该机由机架、传动轴、偏心套、碗形轴承、破碎圆锥、支承套、调整套、进料、弹簧、弹性连轴器、润滑、电器等部分组成。
三、机器的安装1．安装圆锥破碎机的厂房内，需有起重设备，以便在机器安装维修时使用。
起重能力可按下表2.基础下部应有足够的空间，以便安装运输设备。
3．为了基础不受损坏，在基础上部必须复盖护板，该件由用户自备。
4.润滑系统和电气操作的位置，用户可根据情况改变位置，但其顺序不得变动。
5．机架的安装（1）安装机架时，在地脚螺栓附近用8－12组垫板，锲铁支撑调整其水平度和垂直度。
水平度以机架的环形加工面为基准，用水平仪测量其偏差不大于0.1毫米/米，垂直度以机架的衬套中心为基准，用悬锤法测量。
（2）机架调整紧固后，将垫板组焊在一起，以免窜动。
（3）待设备全部安妥后，进行第二次浇注。
（4）保持机架的水平性，能保证机器可靠的工作，否则易使衬套局部磨损而影响主轴和水封防尘设置工作不正常。
6．传动轴的安装（1）安装传动轴时，应在机架与传动轴架的凸缘之间垫上垫片。
轴向窜动量0.4-0.8毫米(2)电动机轴与传动轴中心偏差不得小于0.15mm7．偏心套的安装（1）装入偏心套前，先将垫片组装在底托盖上，并用钓钩（安装工具）将底托盘装在机架下端，然后再用此吊钩将园盘，中园盘、下园盘依次装再底托盘上，并将下园盘的凸起和底托盖的凹处卡好。
（2）将偏心套装配好，然后将偏心套装入机架中心孔内。
装入时，要洛稳，不要使锥齿轮受到撞击。
吊装时应用锥齿轮上吊耳。
圆锥破碎机使用说明书一、产品介绍圆锥破碎机是一种常见的破碎设备，主要用于破碎各种中等硬度的矿石和岩石。
它具有结构简单、性能稳定、操作方便、维修方便等优点，广泛应用于冶金、建筑、化工、交通等行业。
二、安全注意事项1. 在使用圆锥破碎机之前，请仔细阅读本使用说明书，并确保理解所有操作步骤和安全注意事项。
2. 在操作之前，请确保设备的供电电源已经切断，并将电源插头拔出。
3. 在操作和维修设备时，请戴上适当的防护装备，如手套、护目镜等。
4. 切勿将手部或其他身体部位靠近运转的机械部件和传动装置，以免发生意外伤害。
5. 如果发现设备出现异常，如异响或其他异常情况，请立即停止使用，并联系售后服务人员进行维修。
三、设备安装1. 设备安装前，请确保所选安装位置符合设备尺寸和要求，并能稳定支撑设备。
2. 设备安装时，应使用合适的固定装置，确保设备稳定安全。
3. 设备安装完成后，请检查各部分的连接是否牢固，并确保所有紧固件已经拧紧。
四、操作步骤1. 打开供电开关，确保设备供电正常。
2. 注入合适的润滑油，确保设备正常运转。
3. 将待破碎的石料放入给料口，并逐渐加大给料量，注意避免超过设备承载范围。
4. 在开始破碎作业之前，请确保破碎室内没有其他杂物。
5. 开始运转后，请注意观察设备的运行状态，如有异响或异常情况，请立即停机检查。
6. 破碎作业完成后，关闭供电开关，并等待设备停止运转后再进行后续操作。
五、维护保养1. 在设备运行一段时间后，请定期检查设备各部位的紧固件是否松动，并适时进行紧固。
2. 定期替换润滑油，保持设备良好的润滑状态。
3. 如果发现设备出现故障，如破碎效果变差或其他异常情况，请及时联系售后服务人员进行维修。
4. 在设备长时间停止使用时，请做好防尘工作，并使用防尘罩进行保护。
六、故障排除1. 如果设备出现堵料现象，应立即停机检查，并清理堵料部位，确保设备正常运转。
2. 如果设备出现异常噪音或振动现象，请立即停机检查，并联系售后服务人员进行维修。
圆锥破的安全操作说明圆锥破碎机是一种广泛应用于矿山、建筑、冶金等行业的重要破碎设备。
为了确保操作人员的安全和设备的正常运行，以下是关于圆锥破的详细安全操作说明。
一、操作前的准备工作1、熟悉设备操作人员在操作圆锥破之前，必须要熟悉设备的结构、性能、工作原理以及操作方法。
可以通过阅读设备的使用说明书、参加培训课程等方式来获取相关知识。
2、检查设备在开机前，需要对圆锥破进行全面的检查。
包括检查破碎腔内部是否有异物、衬板是否磨损、紧固螺栓是否松动、润滑油位是否正常、传动部件是否灵活等。
如果发现问题，应及时进行处理，确保设备处于良好的运行状态。
3、个人防护操作人员应穿戴好符合要求的个人防护装备，如安全帽、工作服、安全鞋、防护手套、护目镜等。
4、周边环境确保操作区域整洁、无障碍物，通道畅通。
同时，要检查周边的电气设备、电缆等是否正常，有无破损或漏电的情况。
二、开机操作1、按照顺序启动先启动油泵，待油压达到正常范围且油路畅通后，再启动圆锥破的主电机。
2、观察运行状况开机后，要密切观察设备的运行状况，包括电流、电压、油温、油压等参数是否正常，设备是否有异常声响、振动等。
3、给料控制在给料时，要均匀、适量，避免给料过多或过少。
过大的给料量可能会导致设备过载，过小的给料量则会影响设备的工作效率和破碎效果。
三、运行中的注意事项1、监控参数持续监控设备的各项运行参数，如油温、油压、电流等。
如果参数超出正常范围，应立即停机检查。
2、检查物料定期检查破碎后的物料粒度是否符合要求，如果不符合，需要及时调整设备的工作参数。
3、防止过载要避免设备长时间处于过载运行状态，过载可能会导致设备损坏甚至引发安全事故。
4、注意润滑确保润滑油的供应正常，定期检查和更换润滑油，以保证设备的正常润滑。
5、防止异物进入严禁将大块异物或不可破碎的物料投入破碎腔，以免损坏设备。
四、停机操作1、停止给料在停机前，应先停止给料，待破碎腔内的物料全部排出后，再进行停机操作。

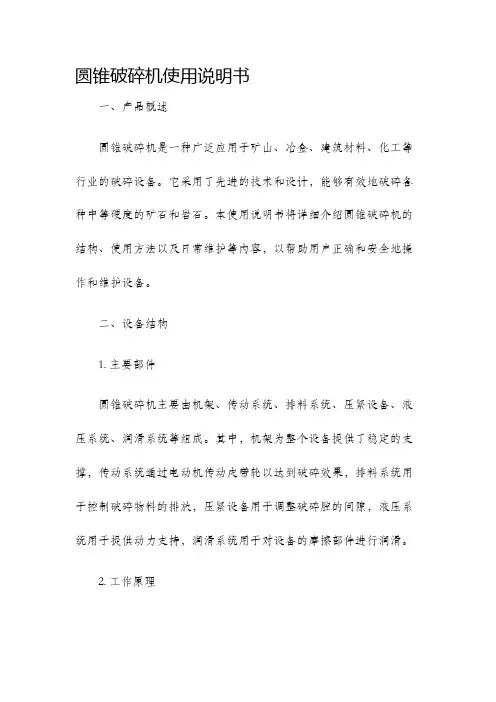

圆锥破碎机使用说明书一、产品概述圆锥破碎机是一种广泛应用于矿山、冶金、建筑材料、化工等行业的破碎设备。
它采用了先进的技术和设计，能够有效地破碎各种中等硬度的矿石和岩石。
本使用说明书将详细介绍圆锥破碎机的结构、使用方法以及日常维护等内容，以帮助用户正确和安全地操作和维护设备。
二、设备结构1. 主要部件圆锥破碎机主要由机架、传动系统、排料系统、压紧设备、液压系统、润滑系统等组成。
其中，机架为整个设备提供了稳定的支撑，传动系统通过电动机传动皮带轮以达到破碎效果，排料系统用于控制破碎物料的排放，压紧设备用于调整破碎腔的间隙，液压系统用于提供动力支持，润滑系统用于对设备的摩擦部件进行润滑。
2. 工作原理在圆锥破碎机运行过程中，电动机通过皮带轮带动动力传动装置的工作，从而驱动圆锥体沿着其自转轴旋转。
物料从进料口进入圆锥破碎机破碎腔，并沿着破碎腔的圆锥表面向下受力，同时承受内壁的压力。
随着圆锥体的旋转，物料被不断压碎和破碎，最终通过排料口排出。
三、使用方法1. 开机前的准备（1）检查设备是否放置在平稳的地面上，并固定好；（2）检查各部位的润滑情况，确保润滑系统正常工作；（3）检查电源是否正常并接通。
2. 正常操作流程（1）开机：打开电源开关，启动电机；（2）调整进料口：根据需要调整进料口的大小，以适应不同物料的需求；（3）投料：将物料均匀地投入进料口，避免一次投入过多，以免造成设备堵塞；（4）调整排料口：根据需要调节排料口的大小，控制出料颗粒的大小；（5）停机：停止投料后，先停止给料机的供料，等待设备停止后再关闭电源。
四、日常维护1. 润滑维护（1）在设备运行前，应检查各润滑点的润滑油情况，确保油脂充足；（2）定期更换润滑油，保持润滑系统的正常运行；（3）定期清洗液压系统和润滑系统，确保系统的畅通。
2. 安全维护（1）在进行设备的维修和清洁时，必须先切断电源，以免发生意外；（2）定期检查电气系统的连接是否牢固，确保电气设备正常工作；（3）定期检查传动系统的皮带轮和链条的紧固情况，防止松动导致事故。

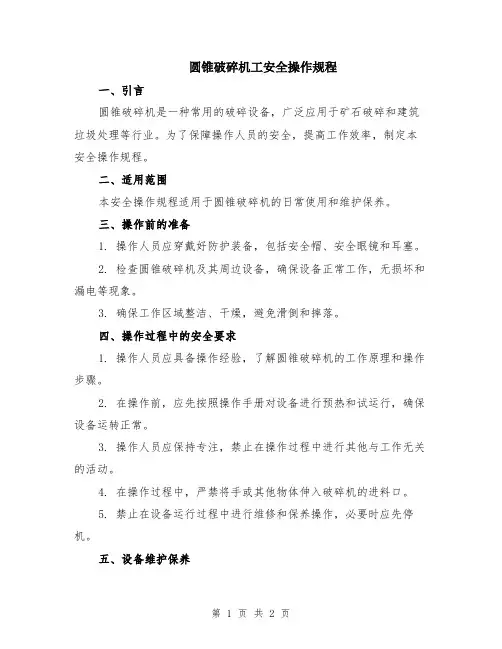

圆锥破碎机工安全操作规程一、引言圆锥破碎机是一种常用的破碎设备，广泛应用于矿石破碎和建筑垃圾处理等行业。
为了保障操作人员的安全，提高工作效率，制定本安全操作规程。
二、适用范围本安全操作规程适用于圆锥破碎机的日常使用和维护保养。
三、操作前的准备1. 操作人员应穿戴好防护装备，包括安全帽、安全眼镜和耳塞。
2. 检查圆锥破碎机及其周边设备，确保设备正常工作，无损坏和漏电等现象。
3. 确保工作区域整洁、干燥，避免滑倒和摔落。
四、操作过程中的安全要求1. 操作人员应具备操作经验，了解圆锥破碎机的工作原理和操作步骤。
2. 在操作前，应先按照操作手册对设备进行预热和试运行，确保设备运转正常。
3. 操作人员应保持专注，禁止在操作过程中进行其他与工作无关的活动。
4. 在操作过程中，严禁将手或其他物体伸入破碎机的进料口。
5. 禁止在设备运行过程中进行维修和保养操作，必要时应先停机。
五、设备维护保养1. 操作人员应按照规定进行定期的设备维护保养，保持设备的良好工作状态。
2. 在维护和保养过程中，必须先将设备停机，并切断电源。
3. 清理设备内部时，禁止使用手直接接触机器零件，应使用专用工具。
4. 检查和更换易损件时，应选择符合规格要求的原厂配件。
5. 在维修过程中，应将维修区域设置警示标志，以防他人误入。
六、紧急情况处理1. 如果发生设备故障或操作错误引发危险情况，操作人员应第一时间停止设备运转，并向上级汇报。
2. 在紧急情况下，操作人员应带领他人迅速撤离现场，确保人身安全。
3. 发生火灾时，应使用灭火器进行灭火，如火势无法控制，应迅速报警并由专业人员处理。
七、尾声本安全操作规程是圆锥破碎机工作的基本要求和操作规范。
操作人员应严格按照规程要求进行操作，确保人身安全和设备正常运行。
任何未尽事宜，应以安全为前提，严禁擅自操作。
八、附录圆锥破碎机工作安全操作规程是操作员在日常生产中必须遵循的工作规范，违反工作规范将对企业生产和人员安全产生不良影响，所以在日常操作过程中必须严格遵守本规程要求，共同维护企业的生产安全和人员的身体健康。
