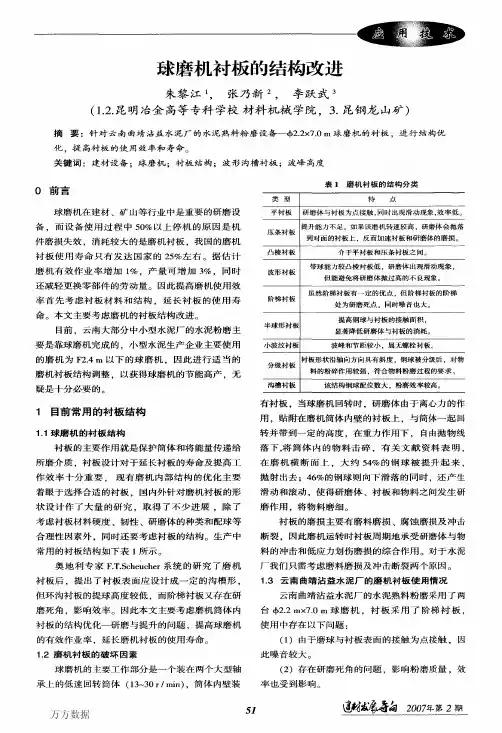

衬板1.衬板的作用衬板主要用来保护筒体，使筒体免受研磨体和物料的直接冲击和研磨；同时也可利用不同形式的衬板来调整各仓内研磨体的运动状态。
物料的粉磨过程是：第一仓物料粒度较大，要求研磨体以冲击作用为主，研磨体应呈抛落状态，所以粉磨仓内衬板对研磨体具有较高的提升能力并应具有良好的抗冲击性能；以后各仓内物料粒度依次递减，要使产品粉磨到要求的细度，研磨体应依次增强研磨作用，即研磨体需要产生滚动和滑动，也就是使研磨体呈泻落状态，因此要求衬板具有良好的耐磨性能。
由于研磨体的运动状态取决于磨机筒体的转速，而粉磨过程要求各仓内研磨体呈不同的运动状态，这与磨机筒体具有同一转速相矛盾。
解决这个矛盾的方法就是利用不同形状表面的衬板，来改变研磨体的运动状态，以适应物料粉磨过程的要求，从而提高粉磨效率，增加产量，降低金属消耗。
2.衬板材料球磨机衬板大多数用金属材料制造，也有少量用非金属材料制造。
由于各仓内研磨体运动状态不同，为适应这种工作状态的要求，制造各仓衬板材料就不同。
在粉碎仓，研磨体以冲击作用为主，要求衬板应具有抗冲击和耐磨性能。
普遍采用高锰钢（ZGMn13）作衬板材料，它具有一定的抗冲击韧性，并且在受到一定的冲击时，它的表面产生冷作硬化，表面变得坚硬耐磨，一般硬度在HB300-350，韧性相当高，冲击值可达700Nm/cm2。
但在使用中，容易过早反凸弯曲变形，拉断固定螺栓，造成衬板脱落，使之寿命降低，一般平均寿命在5000-6000h。
高铬铸铁硬度高，耐磨性好，在耐磨材料中居首。
高铬铸铁是一种脆性材料，但经过适当的处理，可以制作粗磨仓衬板。
一般高铬铸铁用于较小冲击工况下，如煤磨衬板和破碎机衬板（抗磨板）等，耐磨性比高锰钢提高6-8倍，经济效益很显著。
磨机上结构复杂及薄壁大件不宜采用高铬铸铁，如隔仓篦板、磨头衬板等。
现在高铬铸铁已发展了四种牌号，为了提高韧性随之出现了高铬铸钢等材料。
目前耐磨材料还可选用低铬铸铁、42硅锰铬钼钢、低碳硅锰耐磨合金钢、低合金高强度钢（ZG35SiMn和ZG30CrMnSiMoRe）等。
摘要自1893年第一台球磨机问世以来，它就一直被广泛的应用于矿业、冶金、建材、化工及电力部门等若干基础行业的原料粉碎中。
在矿山建设时期，球磨机的设备及基建投资约占选矿厂破磨设备总投资的50%，在矿山生产期间, 球磨机的能耗(电耗和材料) 同样占全部破磨作业的50%以上。
同时, 在矿山生产中, 球磨机作为主要的生产设备，其运转率和效率常常决定了全厂(系列) 的生产效率和指标，成为全厂生产的“咽喉”环节。
因此，无论设计院在设计阶段对球磨机的选择还是矿山企业在生产阶段对球磨机的管理都十分重视。
同时许多球磨机的设计研究单位和生产厂家也对球磨机进行了很多研究工作，取得了很大进展，出现了多方面的研究方向。
本次设计主要针对实验室应用的小型球磨机，通过对大量参考文献及对大型磨机的结构的研究，研发出一种适合实验室应用便于学生掌握其结构的小型磨机，该球磨机有结构比较简单，比较轻便，转速平稳，噪声较小等特点。
具体的研究方法是通过对球磨机不同结构的研究，计算找到最适合的结构和材料，组合成本次所设计的球磨机。
具体设计方法过程见说明书。
关键词：电动机；球磨机；破磨作业目录摘要 (I)第1章绪论 (1)1.1 球磨机设计的目的和意义 (1)1.2 球磨机的发展 (1)1.2.1 球磨机的发展其中一项就是效率的提高 (1)1.2.2 球磨机的另一项发展趋势就是节能 (2)1.3 新型的球磨机 (6)1.3.1 冷冻球磨机/振动研磨机 (6)1.3.2 行星式球磨机 (6)1.4 设计球磨机的基本构想 (7)第2章总体方案设计 (8)2.1 球磨机设计概述 (8)2.1.1 工作原理 (8)2.1.2 本磨机在工业部门的作用 (8)2.2 所设计的磨机的优缺点和工作特点 (9)2.2.1 溢流型球磨机的优缺点 (9)2.2.2 工作特点 (10)2.3 各类磨机总体方案比较 (10)2.3.1 磨机的分类 (10)2.3.2 各类磨机的总体方案比较 (11)2.3.3 所设计球磨机类型的选择 (13)2.4 所设计的磨机部件方案比较 (13)2.4.1 所设计的球磨机的结构组成 (13)2.4.2 给矿部的比较选择 (15)2.4.3 端盖的结构比较选择 (16)2.4.4 进、排料管的选择 (18)2.4.5 筒体部的选择 (19)2.4.6 排矿部的选择 (22)2.4.7 主轴承选择 (22)2.4.8 润滑部分的选择 (22)2.4.9 传动部分的选择 (22)2.4.10 各部件密封形式的选择 (24)第3章球磨机工作参数的计算与选择 (26)3.1 球磨机的自身参数 (26)3.1.1 临界转速 (26)3.1.2 工作转速 (26)3.1.3 装球量 (26)3.1.4 安装电机功率 (27)3.1.5 球磨机装球尺寸 (28)3.1.6 生产率的计算 (28)3.2 球磨机传动系统的计算 (29)3.2.1 选择电动机参数 (29)3.2.2 传动系统速比的计算 (30)3.2.3 皮带轮小轮直径的选择 (30)第4章结论 (31)参考文献 (32)致谢............................................................................................................. 错误!未定义书签。
球磨机磁性衬板的应用及更换
球磨机磁性衬板是一种常用于矿石球磨机内侧的耐磨衬板，能够有效地防止矿石球对球磨机的内部结构造成磨损和损坏。
磁性衬板具有吸附矿石的特点，能够将矿石球吸附在衬板上，从而减少矿石球的冲击力和摩擦力，延长球磨机的使用寿命。
磁性衬板由钢板和磁铁组成，常用的磁铁有永磁铁和电磁铁，电磁铁因其功率大、吸附力强而被广泛应用于矿石球磨机中。
当矿石球击打磁性衬板时，磁性衬板能够吸附住矿石球，防止其进一步打击其他内部结构，减少机器的维修和更换次数。
磁性衬板的更换通常在球磨机停机状态下进行。
更换过程需要先卸下球磨机内部的其他结构，然后将磁性衬板固定在球磨机内侧的钢板上。
选用适当的电磁铁，能够提高磁性衬板的吸附力和使用寿命。
在日常维护中，应注意定期清洗磁性衬板表面的矿石残渣，以保持其吸附力和效果。
同时，注意检查磁性衬板固定螺栓的紧固情况，避免老化或松动导致磁性衬板脱落。
总之，磁性衬板是球磨机内部结构的重要保护装置，能够有效降低球磨机内部结构的磨损和损坏，延长球磨机的使用寿命。
更换和维护磁性衬板要注意安全和细节，避免因疏忽带来的安全和工作质量问题。
