加速度计校准的基本原理

加速度传感器原理结构使用说明校准和参数解释一、加速度传感器原理：加速度传感器是一种能够测量物体在三个空间维度上的加速度变化的传感器。

其工作原理基于牛顿第二定律，即F=ma，其中F为作用力，m为物体的质量，a为物体的加速度。

传感器通过测量物体上的惯性力来间接测量物体的加速度。

一般情况下，加速度传感器是基于微机械系统（MEMS）技术制造的。

二、加速度传感器结构：加速度传感器的主要结构包括质量块（或称为振动子系统）、阻尼器、感受层以及电子转换装置。

质量块通常是一个微小的振动系统，可以沿多个轴向振动。

当物体受到外力或加速度影响时，质量块的相对位置发生改变，从而产生相应的电信号输出。

三、加速度传感器使用说明：1.安装：加速度传感器通常需要固定在被测物体上，可以使用螺栓、胶水、焊接等方式进行安装。

需要注意的是，传感器的位置和方向应该与被测物体的运动方向保持一致。

2.供电：传感器通常需要外部直流电源供电，供电电压和电流应符合传感器的要求。

3.输出信号：加速度传感器的输出信号通常为模拟信号（如电压或电流），也有一些传感器输出数字信号。

用户在使用传感器时需要根据实际需求来选择合适的信号处理方式。

4.数据处理：传感器的输出信号可以连接到数据采集设备或控制系统中进行进一步处理和分析。

用户可以根据需求选择合适的数据处理方法和算法。

5.维护：加速度传感器通常需要定期检查和维护，包括清洁传感器表面、检查传感器连接是否松动等。

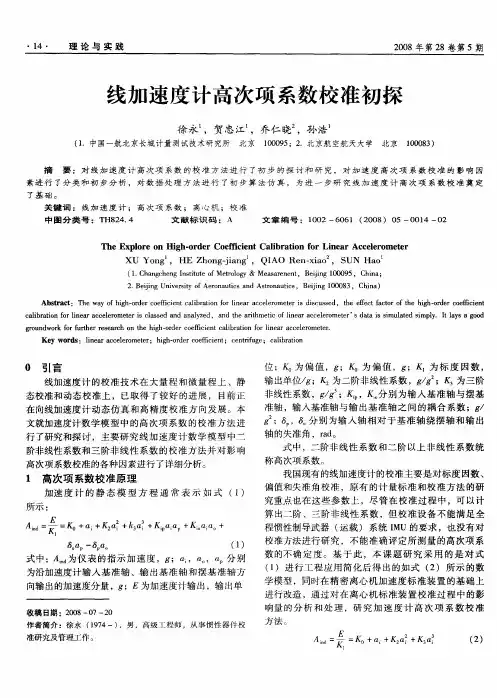

四、加速度传感器校准：为了确保加速度传感器测量结果的准确性和可靠性，通常需要进行校准。

校准可以分为两个步骤：静态校准和动态校准。

1.静态校准：静态校准主要是通过将传感器放置在水平面上并保持静止状态来进行。

根据重力加速度的方向可以计算出传感器在其坐标轴上的零偏差或者非线性误差。

2.动态校准：动态校准主要是通过将传感器连接到知道真实加速度的振动台或运动载体上进行。

通过与已知加速度值进行比较，可以计算出传感器的灵敏度和线性误差。

加速度计在集成电路中的应用1.引言1.1 概述加速度计是一种可以测量物体加速度的传感器，它在集成电路中的应用越来越广泛。

随着现代科技的发展，人们对于精准测量运动和姿态的需求也越来越大，而加速度计正好可以满足这一需求。

加速度计的原理是基于牛顿力学的加速度定义，通过测量物体在空间中的加速度来反映物体的运动状态。

在集成电路中，加速度计通常由微机电系统（MEMS）技术制造而成，它是将微机电器件与集成电路技术相结合的产物。

加速度计在集成电路中的组成主要包括感应结构、信号采集电路和控制电路。

感应结构是实现加速度测量的核心部件，它通常由微机电器件制成，可以将物体的加速度转化为电信号。

信号采集电路负责对感应结构输出的电信号进行放大、滤波和转换等处理，以保证信号的准确性和稳定性。

控制电路则用于控制和管理加速度计的工作状态，包括供电、校准、数据传输等功能。

加速度计在集成电路中的应用优势主要体现在以下几个方面。

首先，由于集成电路的小型化和集成化特点，加速度计可以更加紧凑地集成到各种设备中，如智能手机、平板电脑和智能手表等。

其次，集成电路的制造工艺相对成熟，可以大规模生产，从而降低了生产成本，提高了加速度计的供应量和市场普及度。

此外，加速度计在集成电路中还可以与其他传感器和模块进行集成，实现更多的功能和应用，如姿态测量、动作识别和室内导航等。

对于加速度计在未来的发展前景，可以预见的是其应用领域将更加广泛。

随着物联网和人工智能技术的不断发展，加速度计将在健康监测、智能家居、无人驾驶等领域发挥重要作用。

同时，随着MEMS技术的不断创新和突破，加速度计的精度和灵敏度将不断提高，功能也将更加丰富和多样化。

可以预见的是，加速度计在未来将成为集成电路中的重要组成部分，为人们的生活和工作带来更多的便利和创新。

文章结构是指文章的组织框架，它决定了文章的逻辑顺序和内容安排。

本文主要介绍了加速度计在集成电路中的应用，文章结构如下：1. 引言1.1 概述引入加速度计在集成电路中的应用，并描述其在现代科技和工程领域的重要性。

三轴加速度计原理(二)三轴加速度计原理什么是三轴加速度计？•三轴加速度计是一种传感器，用于测量物体在空间中的加速度。

•它可以检测物体的运动状态，包括静止、加速、减速和转弯等。

工作原理三轴加速度计基于微电机加速度计（MEMS加速度计）技术，通过测量物体的加速度来确定其动态状态。

MEMS加速度计•MEMS加速度计是一种微小的传感器，由微机械系统（Micro-Electro-Mechanical System，MEMS）构成。

•它主要由质量块和弹簧组成，当物体加速度发生变化时，质量块会受到力的作用而移动。

•通过测量质量块的位移，可以计算出物体的加速度值。

三轴加速度计三轴加速度计可以同时测量物体在三个方向（通常为X、Y、Z轴）上的加速度。

•它由三个独立的MEMS加速度计组成，每个加速度计分别测量不同方向上的加速度。

•通过组合三个方向的加速度值，可以完整地描述物体在空间中的加速度状态。

应用领域三轴加速度计在许多领域都有广泛的应用。

移动设备•三轴加速度计已经成为了智能手机和平板电脑等移动设备的标配。

•它可以用于自动屏幕旋转、姿态传感器、运动检测和手势识别等功能。

运动追踪•三轴加速度计可以用于运动追踪设备，如健身手环和智能手表。

•通过检测人体的运动和姿态，可以记录步数、消耗的卡路里和睡眠质量等信息。

汽车安全•三轴加速度计可以用于汽车安全系统，如碰撞检测和气囊触发。

•它可以感知车辆的加速度变化，并在发生碰撞时触发相关保护措施。

总结三轴加速度计通过测量物体在空间中的加速度来确定其动态状态。

它基于MEMS加速度计技术，通过组合三个方向的加速度值来描述物体的加速度状态。

三轴加速度计在移动设备、运动追踪和汽车安全等领域都有广泛的应用。

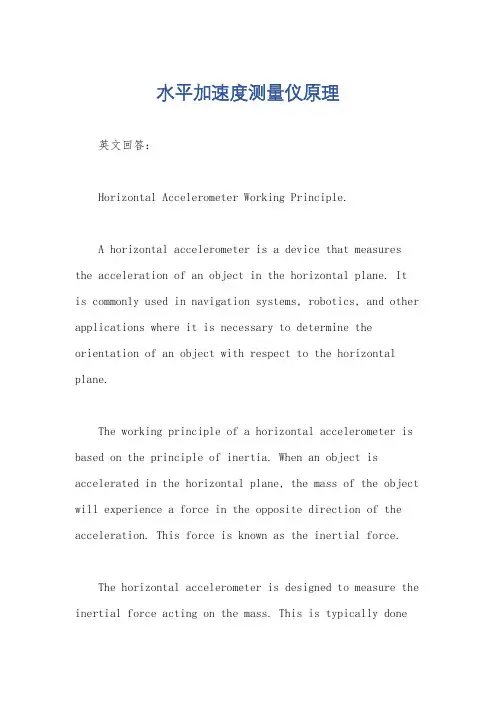

水平加速度测量仪原理 英文回答： Horizontal Accelerometer Working Principle. A horizontal accelerometer is a device that measures the acceleration of an object in the horizontal plane. It is commonly used in navigation systems, robotics, and other applications where it is necessary to determine the orientation of an object with respect to the horizontal plane.

The working principle of a horizontal accelerometer is based on the principle of inertia. When an object is accelerated in the horizontal plane, the mass of the object will experience a force in the opposite direction of the acceleration. This force is known as the inertial force.

The horizontal accelerometer is designed to measure the inertial force acting on the mass. This is typically done using a piezoelectric sensor, which is a device that converts mechanical energy into electrical energy. When the mass of the accelerometer is accelerated, it will cause the piezoelectric sensor to generate an electrical signal. The magnitude of the electrical signal is proportional to the acceleration of the mass.

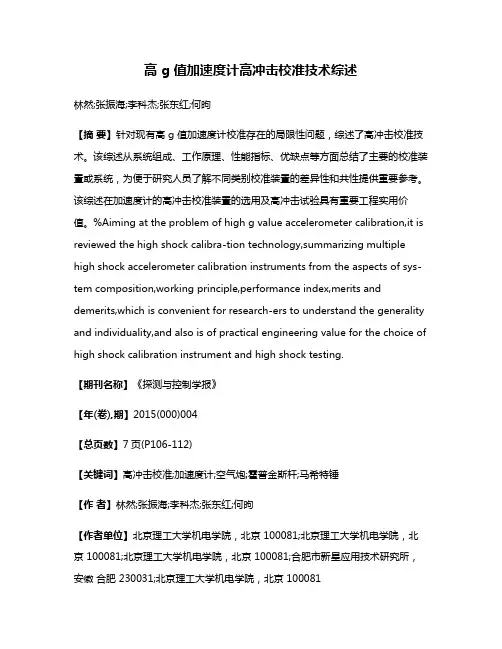

高 g 值加速度计高冲击校准技术综述林然;张振海;李科杰;张东红;何昫【摘要】针对现有高 g 值加速度计校准存在的局限性问题，综述了高冲击校准技术。

该综述从系统组成、工作原理、性能指标、优缺点等方面总结了主要的校准装置或系统，为便于研究人员了解不同类别校准装置的差异性和共性提供重要参考。

该综述在加速度计的高冲击校准装置的选用及高冲击试验具有重要工程实用价值。

%Aiming at the problem of high g value accelerometer calibration,it is reviewed the high shock calibra-tion technology,summarizing multiple high shock accelerometer calibration instruments from the aspects of sys-tem composition,working principle,performance index,merits and demerits,which is convenient for research-ers to understand the generality and individuality,and also is of practical engineering value for the choice of high shock calibration instrument and high shock testing.【期刊名称】《探测与控制学报》【年(卷),期】2015(000)004【总页数】7页(P106-112)【关键词】高冲击校准;加速度计;空气炮;霍普金斯杆;马希特锤【作者】林然;张振海;李科杰;张东红;何昫【作者单位】北京理工大学机电学院，北京 100081;北京理工大学机电学院，北京 100081;北京理工大学机电学院，北京 100081;合肥市新星应用技术研究所，安徽合肥 230031;北京理工大学机电学院，北京 100081【正文语种】中文【中图分类】TP200 引言高冲击校准技术是高g值、高量程、抗高过载加速度计应用的前提和基础，通过高冲校准技术，确定高g值加速度计的量程、冲击灵敏度、线性度、频响等重要性能指标，为精确打击弹药的智能炸点控制、侵彻武器、钻地弹药的研制奠定重要基础。

压电式加速度计及力传感器电荷灵敏度相对校准法实验目的1、掌握压电式加速度计及力传感器电荷灵敏度的相对校准方法;2、熟悉压电式传感器与电荷放大器配套使用方法。

实验内容1、用加速度计校准器(Calibrator)校准加速度计电荷灵敏度;2、用同一装置校准力传感器电荷灵敏度。

实验装置及校准原理1、测试系统，见图1。

电荷放大器电压表 2626标准加速度计被校传感器电荷放大器电压表2635 校准器图1 用校准器进行加速度计相对校准示意图2、加速度计校准器。

B&K4291是一种便携式加速度计校准器，它内装固定频率79.6Hz(500rad/s)的正弦信号发生器和低功率放大器，可驱动有内外两个台面的微型振动台，2使台面产生加速度幅值为10?0.2m/s(可通过前面板右下方的旋钮微调)。

见图23、电荷放大器。

为具有很高输入阻抗的适调放大器，与压电式传感器配用，将电荷输出转换为电压输出。

B&K2635和2626电荷放大器前面板上方的一组(三个)灵敏度适调旋钮，可给出nn三位数的设置值(pC/unit);前面板中心的增益旋钮用于设置输出量程(mV/unit);qu电荷放大器增益为G,n/n(mV/pC) uq-2S设加速度计或力传感器的电荷灵敏度为，单位为pC/ms(加速度计)或pC/N(力q传感器)，则传感器与电荷放大器配套后的系统灵敏度为S,S,G,S,n/n qquqSnS在已知传感器的灵敏度情况下，通常使值与一致，此时系统灵敏度为 qqq S,nu此即所谓灵敏度适调。

电荷放大器前面板左下方和右下方分别为高通滤波器和低通滤波器设置旋钮，设置高通和低通的截止频率。

SS已知的标准传感器和待校准的加速度4、加速度计的相对校准法。

将一个电荷灵敏度qq计分别固定在B&K4291校准器内、外台面上，配套电荷放大器2626和2635，并接电压表，如图1。

nS假定2626的值与标准加速度计的一致，n=100mV/unit，微调4291的振幅，qqu使与2626相连的电压表读数为1V(0.707V)，则此时台面振动加速度峰值pkrms2=10.0m/s。

三轴加速度计工作原理
三轴加速度计是一种测量物体在三个轴（x、y、z轴）上的加
速度的传感器。

它基于质量的加速度对传感器内部的振动质量进行测量来实现。

三轴加速度计通常由一个微机械系统（MEMS）传感器组成。

该传感器由一个微小的质量块和一对感知质量块的微小弹簧组成。

当受到外部加速度时，质量块会在微小弹簧的作用下产生位移。

这个位移会导致微小弹簧发生形变，形变的程度与加速度的大小成正比。

通过将加速度转换为电信号，三轴加速度计可以将加速度转化为数字信号输出。

这个转换通常采用压电效应或电阻效应来实现。

在压电效应中，压电材料会生成电荷，而在电阻效应中，电流的大小会随着加速度的变化而改变。

三轴加速度计通过在三个轴（x、y、z轴）上分别测量加速度，并将这些测量值结合起来，来获取物体的加速度的三维信息。

这些数据可以被广泛用于导航、运动检测、姿态控制等应用中。

sgm42633原理
SGM42633是一种数字式电容式MEMS加速度计，它基于微机电
系统技术，可以测量物体的加速度。

其原理基于电容的变化来测量
加速度。

当加速度计受到外部加速度作用时，微机电系统内的微小
质量会发生位移，导致电容的变化。

通过测量这种电容的变化，可
以计算出物体的加速度。

具体来说，SGM42633内部包含微小的质量块和一系列微小的电容。

当加速度计受到加速度作用时，质量块会发生微小的位移，导
致电容的变化。

这种电容的变化可以通过内部的电路进行放大和处理，最终转换成数字信号输出。

通过对这些数字信号的处理和分析，可以得到物体所受的加速度大小和方向。

此外，SGM42633还可以通过内部的数字信号处理单元进行校准
和温度补偿，以提高测量的准确性和稳定性。

它还具有低功耗、高
灵敏度和高抗干扰能力等特点，适用于多种工业和消费类电子设备中。

总的来说，SGM42633的原理是基于电容的变化来测量物体的加
速度，通过内部的数字信号处理单元进行信号处理和分析，最终输
出加速度的数字信号。

它在工业和消费类电子设备中有着广泛的应用。

imu传感器工作原理IMU（Inertial Measurement Unit），即惯性测量单元，是一种测量物体运动状态的传感器。

它主要由加速度计和陀螺仪两部分组成，其中加速度计用于测量物体的加速度，而陀螺仪则用于测量物体的角速度。

IMU适用于需要超高精度、实时性和大范围度量运动状态等领域，如惯导导航、飞行器控制、导弹制导、机器人定位等。

一、加速度计的工作原理加速度计是一种用于测量物体三维运动状态的传感器。

它的工作原理基于牛顿定律和热力学原理。

当物体受到力的作用时，它会产生加速度，而加速度计可以通过测量这个加速度来判断物体的运动状态。

通常，加速度计会采用霍尔效应、压电效应、微机械系统（MEMS）等技术进行制造。

以MEMS型号的加速度计为例，它是由微机械系统芯片和信号处理器组成的。

微机械系统芯片中包含了多个微小的质量块和弹簧，当物体受到加速度作用时，这些小的质量块会对芯片的结构造成微弱的位移，这个位移会被芯片上的传感电极检测到，然后送到信号处理器中进行计算，最终得出物体的加速度值和方向。

二、陀螺仪的工作原理三、IMU的工作原理IMU通过加速度计和陀螺仪的数据融合，可以获取物体的三维运动状态信息。

具体来说，当物体发生加速度时，加速度计可以测量出物体的加速度，并可以通过积分算法得出物体的速度和位移信息。

而当物体发生旋转时，陀螺仪可以测量出物体的角速度和旋转角度，进而可以推算出物体的方向和变形信息。

IMU的精度受到多种因素的影响，如器件本身的精度、单位安装中的偏差和校准等。

因此，在实际应用中，IMU需要进行精确的校准和误差补偿，在实现高精度度量的基础上，才能提高传感器的性能和可靠度。

IMU误差模型与校准IMU误差模型和校准⽬录参考⽂献 IMU的误差来主要来⾃于三部分，包括噪声(Bias and Noise)、尺度因⼦(Scale errors)和轴偏差(Axis misalignments)。

加速度计和陀螺仪的测量模型可以⽤式(1.1)和式(1.2)表达。

a B=T a K a(a S+b a+νa)w B=T g K g(w S+b g+νg) 其中上标a表⽰加速度计，g表⽰陀螺仪，B表⽰正交的参考坐标系，S表⽰⾮正交的选准坐标系。

T表⽰轴偏差的变换矩阵，K表⽰尺度因⼦，a S,w S表⽰真值，b,ν分别表⽰Bias和⽩噪声。

下⾯就这三部分的误差的具体来源进⾏简要的说明。

这⾥对IMU的噪声模型进⾏重新的定义，去除其误差模型中的轴偏差和尺度因⼦，可以将IMU的噪声模型写为，˜ω(t)=ω（t）+b(t)+n(t)其中n(t) 表⽰⾼斯⽩噪声，b(t) 表⽰随机游⾛噪声。

下⾯就这两种噪声的具体形式和来源展开说明。

1. ⾼斯⽩噪声 服从⾼斯分布的⼀种⽩噪声，其⼀阶矩为常数，⼆阶距随时间会发⽣变化。

⼀般来说这种噪声是由AD转换器引起的⼀种外部噪声。

因为连续的⾼斯⽩噪声服从如下条件(参考中Example 3.56 (White noise) )，E(n(t))≡0E(n(t1)n(t2))=σ2gδ(t1−t2)其中δ(t) 表⽰狄拉克函数。

σg位⾼斯⽩噪声的⽅差，值越⼤，表⽰噪声程度越⼤。

将其进⼀步离散化后，得到，n d[k]=σgdω[k]其中ω[k]∼N(0,1), σgd=σg1√△t。

证明如下，n d[k]=n(t0+Δt)≃1Δt∫t0+Δtt0n(τ)dτE(n d[k]2)=E(1Δt2∫t0+Δtt0∫t0+Δtt0n(τ)n(t)dτdt)=σ2gΔt2∫t0+Δtt0∫t0+Δtt0δ(t−τ)dτdt=σ2 g Δt则有σ2gd =σ2gΔt，即σgd=σg√Δt2. 随机游⾛(这⾥指零偏Bias) 随机游⾛是⼀个离散模型，可以把它看做是⼀种布朗运动，或者将其称之为维纳过程。
