第一章测试1【判断题】(10分)电路如图所示，二极管采用硅管，电阻R＝1kΩ，E＝3V,用理想模型求UR的值等于3VA.对B.错2【判断题】(10分)电路如图所示，二极管采用硅管，电阻R＝1kΩ，E＝3V,用理想模型求UR的值等于0VA.对B.错3【单选题】(10分)电路如图所示，二极管采用硅管，电阻R＝1kΩ，E＝3V,硅管的正向导通电压可取0.7V,用恒压降模型求UR的值等于（）VA.3B.C.1D.24【单选题】(10分)电路如图所示，二极管VD1、VD2用恒压降模型，正向导通电压均为0.7V，假如输入端uA=3V，uB=0V,求uy=（）VA.2.4B.2.3C.2.2D.2.15【判断题】(10分)稳压管的动态电阻愈大，稳压性能也就愈好•A.对B.错6【判断题】(10分)稳压管的正常工作区是反向区A.错B.对7【判断题】(10分)二极管恒压降模型，是指二极管承受正向电压导通时，其管压降为恒定值，且不随电流而变化A.对B.错8【判断题】(10分)扩散电容是PN结加正向电压时，多数载流子在扩散过程中引起电荷积累而产生的A.对B.错9【判断题】(10分)当电源的正极接P区，负极接N区，称为PN结加正向电压，也称PN结正向偏置A.对B.错10【判断题】(10分)在半导体材料中，本征半导体的自由电子浓度等于空穴的浓度A.错B.对第二章测试1【单选题】(10分)共集电极放大电路的电压放大倍数接近于（）A.3B.4C.2D.12【判断题】(10分)共集电极放大电路的输入电阻比较高A.对B.错3【判断题】(10分)共集电极放大电路的输出电阻比较低A.错B.对4【判断题】(10分)共基极电路的频率响应好，常用作宽带或高频放大电路A.对B.错5【判断题】(10分)直接耦合方式不仅可以使缓变信号获得逐级放大，而且便于电路集成化A.对B.错6【判断题】(10分)不管三极管工作在放大、截止还是饱和状态，都满足IC=BIB，这种说法正确吗A.错B.对7【判断题】(10分)若要求管子的反向电流小，工作温度高，则应选锗管A.对B.错8【判断题】(10分)由于I CBO对温度非常敏感，当温度升高时，I CBO增高很快，所以I CEO增加得也很快，I C也就相应增加••A.对B.错9【判断题】(10分)Ul＝-2V，U2＝-5V，U3＝-2.3V，锗管。

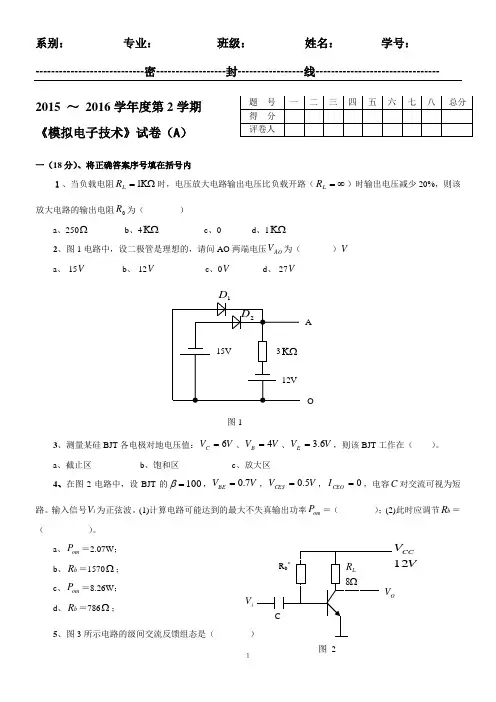

１2015 ～ 2016学年度第2学期《模拟电子技术》试卷（A ）一（18分）、将正确答案序号填在括号内１、当负载电阻KΩ=1L R 时，电压放大电路输出电压比负载开路（∞=L R ）时输出电压减少20%，则该放大电路的输出电阻0R 为（ ）a 、250Ω b 、4KΩ c 、0 d 、1KΩ2、图1电路中，设二极管是理想的，请问AO 两端电压AO V 为（ ）V a 、-15V b 、-12V c 、0V d 、-27V3、测量某硅BJT 各电极对地电压值：V V C 6=、V V B 4=、V V E 6.3=，则该BJT 工作在（ ）。
a 、截止区 b 、饱和区 c 、放大区4、在图2电路中，设BJT 的100=β，V V BE 7.0=，V V CES 5.0=，0=CEO I ，电容C 对交流可视为短路。
输入信号i V 为正弦波。
(1)计算电路可能达到的最大不失真输出功率om P ＝（ ）；(2)此时应调节b R ＝（ ）。
a 、om P ＝2.07W ；b 、b R ＝1570Ω；c 、om P ＝8.26W ；d 、b R ＝786Ω；5、图3所示电路的级间交流反馈组态是（ D图 2２a 、 R 2、R 1引入电压串联负反馈；b 、 R 2、R 1引入电压并联负反馈；c 、 R 2、R 1引入电流串联负反馈；d 、 R 2、R 1引入电流并联负反馈。
6、试用相位平衡条件判断图4电路能否振荡（ ）。
a 、能 b 、不能 二（10分）、在ms t 100≤≤时间内，使用恒压降模型绘出图５a 所示电路的输出电压)(t o v 的波形。
三（12分）、在图６所示电路中，s v 为正弦波小信号，其平均值为０，BJT 的100=β。
（１）为使发射极电流EI图3图4mst /３约为mA 1，求e R 的值；（２）如需建立集电极电压C V 约为V 5+，求C R 的值；（３）设KΩ=5L R ，求VS A 。
模拟电子技术试卷及答案（本题共5小题，每小题4分，共 20 分） 一、填空题1.二极管的伏安特性曲线上共分 个工作区； 二极管正常工作在伏安特性曲线的正向导通区，但导通压降最少需在 1.3V 以上； 二极管正常工作在伏安特性曲线的反向截止区； 二极管正常工作在伏安特性曲线的反向击穿区。
2. 型三极管是用基极小电流控制集电极大电流的 控制型器件； 型三极管是用栅源间电压控制漏极大电流的 控制型器件。
3. 放大电路中的负反馈类型分有 负反馈、 负反馈、 负反馈和 负反馈四种。
4. 由运放的理想化条件导出的两个重要概念是 和 ，是运放线性应用电路分析的重要依据；在运放非线性应用电路的分析中， 的概念不再成立， 的概念仍然适用。
5. 实用技术中，串联型直流稳压电路应用较为广泛，它通常由 环节、基准电压、 环节和 四部分组成。
其中 工作在放大状态。
（本题共12小题，每小题1分，共12分）二、 判断正、误题 1. 雪崩击穿和齐纳击穿都是场效应式的电击穿，不会损坏二极管。
（ ） 2. 双极型三极管各种组态的放大电路，输入、输出均为反相关系。
（ ） 3. 本征半导体中掺入五价杂质元素，会生成P 型半导体，其多子是空穴载流子。
（ ） 4. OTL 甲乙类功放采用了单电源供电方式，其输出大电容起负电源的作用。
（ ） 5. 功率放大器中，甲乙类功放的性能最优良，高保真较甲类强，效率较乙类高。
（ ） 6. NPN 型三极管工作在放大状态时，其发射极电位最高，集电极电位最低。
（ ）7. 不同类型的放大电路，其静态分析的目的也各不相同，但动态分析的目的总是相同的。
（ ） 8. 频率响应引进的失真属于线性失真，放大电路的饱和失真和截止失真则是非线性失真。
（ ） 9. 无论是单门限还是双门限的电压比较器，电路中一定存在正反馈环节。
（ ） 10.并联型稳压电路中的整流环节通常采用整流桥，滤波环节大多采用电感元件。
（ ） 11.有源负载在放大电路中的作用主要用来消除电路中的交越失真。
