山东理工大学《数字电子技术基础》试卷纸

数字电子技术基础考试试题（附答案）一、填空题 : (每空1分，共10分)1．八进制数 (34.2 ) 8 的等值二进制数为（） 2 ；十进制数 98 的8421BCD 码为（） 8421BCD 。

2 . TTL 与非门的多余输入端悬空时，相当于输入电平。

3 .下图所示电路中的最简逻辑表达式为。

4. 一个 JK 触发器有个稳态，它可存储位二进制数。

5. 若将一个正弦波电压信号转换成同一频率的矩形波，应采用电路。

6. 常用逻辑门电路的真值表如表1所示，则 F 1 、 F 2 、 F 3 分别属于何种常用逻辑门。

表 1A B F 1 F 2 F 30 0 1 1 00 1 0 1 11 0 0 1 11 1 1 0 1F 1 ；F 2 ；F 3 。

二、选择题： (选择一个正确答案填入括号内，每题3分，共30分 )1、在四变量卡诺图中，逻辑上不相邻的一组最小项为：（）A、m 1与m 3B、m 4与m6C、m 5 与m 13D、m 2 与m 82、 L=AB+C 的对偶式为：（）A 、 A+BC ；B 、（ A+B ）C ； C 、 A+B+C ；D 、 ABC ；3、半加器和的输出端与输入端的逻辑关系是（）A、与非B、或非C、与或非D、异或4、 TTL 集成电路 74LS138 是３ / ８线译码器，译码器为输出低电平有效，若输入为 A 2 A 1 A 0 =101 时，输出：为（）。

A . 00100000 B. 11011111 C.11110111 D. 000001005、属于组合逻辑电路的部件是（）。

A、编码器B、寄存器C、触发器D、计数器6．存储容量为8K×8位的ROM存储器，其地址线为（）条。

A、8B、12C、13D、147、一个八位D/A转换器的最小电压增量为0.01V,当输入代码为10010001时，输出电压为（）V。

A、1.28B、1.54C、1.45D、1.568、T触发器中，当T=1时，触发器实现（）功能。

数字电子技术基础试题及答案一、单项选择题（每题2分，共20分）1. 在数字电路中，下列哪个器件不是基本逻辑门？A. 与门B. 或门C. 非门D. 三极管答案：D2. 二进制数1011转换为十进制数是多少？A. 8B. 9C. 11D. 13答案：C3. 触发器的输出状态由什么决定？A. 输入信号B. 时钟信号C. 触发器的当前状态D. 以上都是答案：D4. 下列哪个不是数字电路的优点？A. 高抗干扰性B. 易于集成C. 功耗大D. 逻辑功能明确答案：C5. 在数字电路中，一个D触发器有几个输入端？A. 1B. 2C. 3D. 4答案：B6. 异步计数器和同步计数器的主要区别是什么？A. 异步计数器的输出端数量不同B. 异步计数器的触发器时钟信号不同C. 异步计数器的触发器时钟信号相同D. 异步计数器的触发器时钟信号不同答案：D7. 下列哪个不是数字电路中的存储元件？A. 触发器B. 寄存器C. 计数器D. 门电路答案：D8. 在数字电路中，一个四位二进制计数器可以产生多少个不同的状态？A. 8B. 16C. 32D. 64答案：B9. 逻辑门电路中的输入信号和输出信号之间的关系是什么？A. 线性关系B. 非线性关系C. 指数关系D. 逻辑关系答案：D10. 一个简单的RS触发器由几个基本逻辑门构成？A. 1B. 2C. 3D. 4答案：B二、填空题（每题2分，共20分）1. 在数字电路中，逻辑“0”通常表示为电压______，逻辑“1”通常表示为电压______。

答案：低电平，高电平2. 一个完整的触发器由两个______门和一个______门构成。

答案：与非，或非3. 在数字电路中，一个______触发器可以存储1位二进制信息。

答案：D4. 一个8位二进制寄存器可以存储的最大十进制数是______。

答案：2555. 在数字电路中，一个计数器的进位输出通常是由______触发器的输出端提供的。

答案：最高位6. 一个简单的二进制计数器，其计数过程是从0开始，计数到______后回到0。

DC B AD C A B ++《数字电子技术》试卷姓名：__ _______ 班级：__________ 考号：___________ 成绩：____________1. 有一数码10010011，作为自然二进制数时，它相当于十进制数（147），作为8421BCD码时，它相当于十进制数（93 ）。

2.三态门电路的输出有高电平、低电平和（高阻）3种状态。

3．TTL 与非门多余的输入端应接（高电平或悬空）。

4．TTL 集成JK 触发器正常工作时，其d R 和d S 端应接（高）电平。

5. 已知某函数⎪⎭⎫ ⎝⎛+⎪⎭⎫ ⎝⎛++=D C AB D C A B F ，该函数的反函数F =（ ）。

6. 如果对键盘上108个符号进行二进制编码，则至少要（ 7）位二进制数码。

7. 典型的TTL 与非门电路使用的电路为电源电压为（5 ）V ，其输出高电平为（3.6）V ，输出低电平为（0.35）V ， CMOS 电路的电源电压为（ 3--18） V 。

8．74LS138是3线—8线译码器，译码为输出低电平有效，若输入为A 2A 1A 0=110时，输出01234567Y Y Y Y Y Y Y Y 应为（ 10111111 ）。

9．将一个包含有32768个基本存储单元的存储电路设计16位为一个字节的ROM 。

该ROM 有（ 11）根地址线，有（16）根数据读出线。

10. 两片中规模集成电路10进制计数器串联后，最大计数容量为（ 100）位。

11. AB ）。

12.13．驱动共阳极七段数码管的译码器的输出电平为（ 低）有效。

二、单项选择题（本大题共15小题，每小题2分，共30分）（在每小题列出的四个备选项中只有一个是最符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

）1. 函数F(A,B,C)=AB+BC+AC 的最小项表达式为( A ) 。

A ．F(A,B,C)=∑m （0，2，4） B. (A,B,C)=∑m （3，5，6，7） C ．F(A,B,C)=∑m （0，2，3，4） D. F(A,B,C)=∑m （2，4，6，7）2．8线—3线优先编码器的输入为I 0—I 7 ，当优先级别最高的I 7有效时，其输出012Y Y Y ∙∙的值是（ C ）。

《数字电子技术基础》一、填空题（每空1分，共5分）1．十进制9用余3码表示为 1100 。

2． 逻辑函数Y=A （B+C ），其反函数Y =C B A +。

对偶函数Y ’= A + BC 。

3． OC 门在实际使用时必须在输出端外接 负载电阻和电源 。

4. 设计模值为30的计数器至少需要 5 级触发器。

二、选择题（每题2分，共10分）1． 逻辑函数的描述有多种，下面 B 描述是唯一的。

A.逻辑函数表达式B.卡诺图C.逻辑图D. 文字说明 2． 一只四输入与非门，使其输出为0的输入变量取值组合有 D 种。

A.15B.8C.7D.1 3. 可用来暂时存放数据的器件是 B 。

A.译码器B.寄存器C.全加器D.编码器 4． D 可用来自动产生矩形脉冲信号。

A.施密特触发器B.单稳态触发器C.T 触发器D. 多谐振荡器 5． 单稳态触发器的主要用途是 C 。

A.整形、延时、鉴幅B. 整形、鉴幅、定时C.延时、定时、整形D.延时、定时、存储三、化简题（每题5分、共10分）用卡诺图化简下列逻辑函数，要求用与或式。

⒈ D C A D C A C B A D C ABD ABC Y +++++= 解：D A D C A D C A C B A D C ABD ABC Y +=+++++=得分 评卷人 复查人得分 评卷人 复查人得分 评卷人 复查人⒉ ∑∑+=)15,14,13,12,11,10()9,8,7,6,5(d m Y解：BD BC A d m Y ++=+=∑∑)15,14,13,12,11,10()9,8,7,6,5(四、分析题（共30分）1．（本题10分）分析电路，要求给出最简的与或逻辑表达式。

解：⒈逐级写表达式并化简：（6分）C B A B A C B B A B A BC B A BC B A Y +=+⋅+=⋅⊕=+⊕=)()()(⒉列真值表：（2分）A B C Y 0 0 00 0 1 0 1 00 0 1得分 评卷人 复查人0 1 1 1 0 0 1 0 1 1 1 0 1 1 1 0 1 1 0 0⒊逻辑功能：（2分）当C 为0时，输出Y 为两输入A 、B 异或，当C 为1时，输出Y 为A ·B 。

）级班（业专、化简、证明、分析综合题: （每小题10分，共70分）1 .写出函数F (A,B,C,D) = A B C D E的反函数。

F =2.证明逻辑函数式相等: BC D D(B C)(AD B) = B D数字电子技术基础期末考试试卷课程名称数字电子技术基础 B ______ 卷考试形式闭卷考核类型考试本试卷共3 大题，卷面满分100分，答题时间120分钟。

1. 时序逻辑电路一般由_______________ 和 _______________ 两分组成。

2. 十进制数（56）10转换为二进制数为__________ 和十六进制数为___________3. 串行进位加法器的缺点是_________ ，想速度高时应采用____________ 加法器'4. 多谐振荡器是一种波形________ 电路，它没有稳态，只有两个_______________5. 用6个D触发器设计一个计数器，则该计数器的最大模值M __________________3. 已知逻辑函数F= E( 3,5,8,9 , 10, 12) +E d(0,1,2)(1)化简该函数为最简与或式：(2)画出用两级与非门实现的最简与或式电路图:4. 555定时器构成的多谐振动器图1所示，已知R1=1K Q, R2=8.2K Q, C=0.1卩F试求脉冲宽度T,振荡频率f和占空比qRiR2Ucc8 43 Hilo 5552 5]==0*0 wF5.某地址译码电路如图2所示，当输入地址变量A7-A0的状态分别为什么状态时，Y 1、Y 分别才为低电平（被译中）oAr As As Ai A36•触发器电路就输入信号的波形如图 3所示，试分别写出D 触发器的Q 和Q1 的表达式，并画出其波形。

CP_jn_TL_n_TL-TLRd AO E QI7. D=n+1Q已知电路如图4所示，试写出：Q i =①驱动方程;②状态方程;③输出方程;④状态表；⑤电路功能。

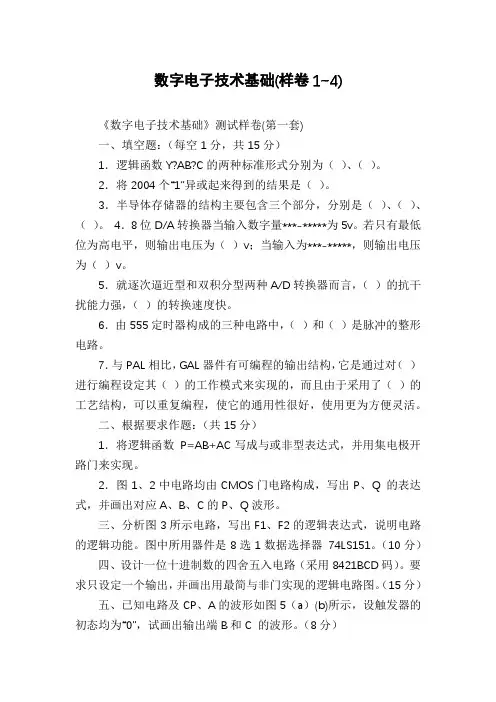

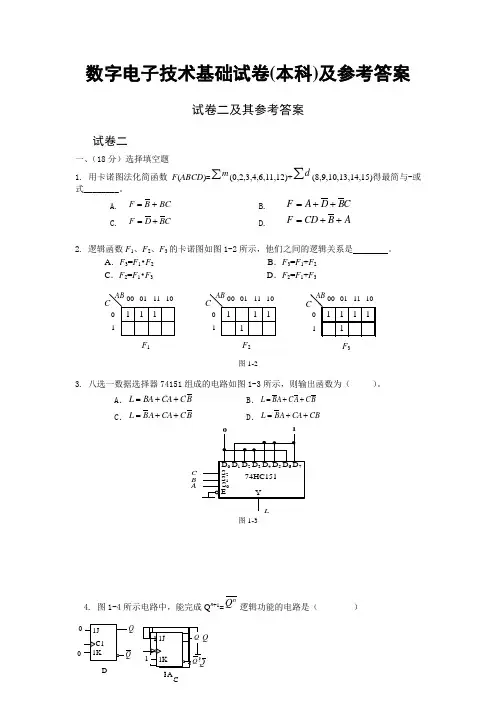

数字电子技术基础(样卷1~4)《数字电子技术基础》测试样卷(第一套)一、填空题：（每空1分，共15分）1．逻辑函数Y?AB?C的两种标准形式分别为（）、（）。

2．将2004个“1”异或起来得到的结果是（）。

3．半导体存储器的结构主要包含三个部分，分别是（）、（）、（）。

4．8位D/A转换器当输入数字量***-*****为5v。

若只有最低位为高电平，则输出电压为（）v；当输入为***-*****，则输出电压为（）v。

5．就逐次逼近型和双积分型两种A/D转换器而言，（）的抗干扰能力强，（）的转换速度快。

6．由555定时器构成的三种电路中，（）和（）是脉冲的整形电路。

7．与PAL相比，GAL器件有可编程的输出结构，它是通过对（）进行编程设定其（）的工作模式来实现的，而且由于采用了（）的工艺结构，可以重复编程，使它的通用性很好，使用更为方便灵活。

二、根据要求作题：（共15分）1．将逻辑函数P=AB+AC写成与或非型表达式，并用集电极开路门来实现。

2．图1、2中电路均由CMOS门电路构成，写出P、Q 的表达式，并画出对应A、B、C的P、Q波形。

三、分析图3所示电路，写出F1、F2的逻辑表达式，说明电路的逻辑功能。

图中所用器件是8选1数据选择器74LS151。

（10分）四、设计一位十进制数的四舍五入电路（采用8421BCD码）。

要求只设定一个输出，并画出用最简与非门实现的逻辑电路图。

（15分）五、已知电路及CP、A的波形如图5（a）(b)所示，设触发器的初态均为“0”，试画出输出端B和C 的波形。

（8分）BC六、用T触发器和异或门构成的某种电路如图6（a）所示，在示波器上观察到波形如图6(b)所示。

试问该电路是如何连接的？请在原图上画出正确的连接图，并标明T的取值。

（6分）七、电路如图7所示，其中RA=RB=10kΩ,C=0.1μf，试问：1．在Uk为高电平期间，由555定时器构成的是什么电路，其输出U0的频率f0=?2．分析由JK触发器FF1、FF2、FF3构成的计数器电路，要求：写出驱动方程和状态方程，列出状态转换表，画出完整的状态转换图；3．设Q3、Q2、Q1的初态为000，Uk所加正脉冲的宽度为Tw=6/f0，脉冲过后Q3、Q2、Q1将保持在哪个状态？（共15分）八、图8所示是16*4位ROM和同步十六进制加法计数器74LS161组成的脉冲分频电路。

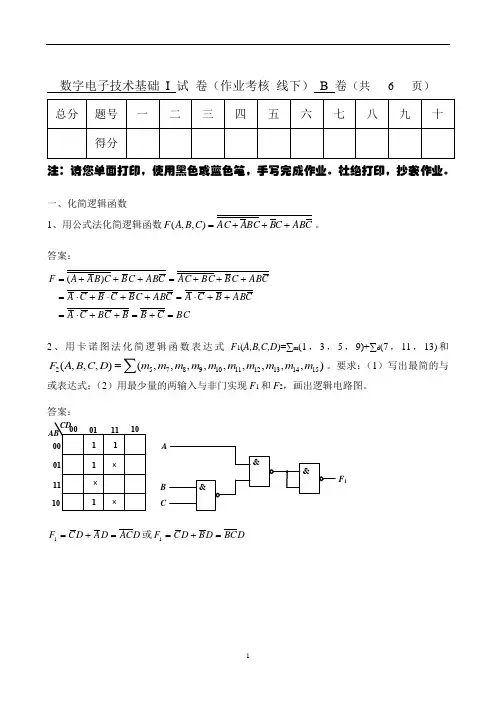

数字电子技术基础 I 试 卷（作业考核 线下） B 卷（共 6 页）注：请您单面打印，使用黑色或蓝色笔，手写完成作业。

杜绝打印，抄袭作业。

一、化简逻辑函数1、用公式法化简逻辑函数C AB C B BC A AC C B A F +++=),,(。

答案：BCC B B C B C A C AB B C A C AB C B C B C A C AB C B BC AC C AB C B C B A A F =+=++⋅=++⋅=++⋅+⋅=+++=+++=)(2、用卡诺图法化简逻辑函数表达式F 1(A,B,C,D )=∑m (1，3，5，9)+∑d (7，11，13)和∑=),,,,,,,,,(),,,(15141312111098752m m m m m m m m m m D C B A F 。

要求：（1）写出最简的与或表达式；（2）用最少量的两输入与非门实现F 1和F 2，画出逻辑电路图。

答案：AB CD 00011110000111101111×××ABCF 1D AC D A D C F =+=1或D BC D B D C F =+=1AB CD 00011110000111101111111111AB DF 2BD A BD A F ⋅=+=2三、试设计一判定电路。

该电路输入为8421 BCD 码，当输入数大于3小于7时输出为1，否则为0。

要求：（1）只用一片四选一数据选择器实现，画出逻辑图。

四选一数据选择器的逻辑符号如图所示。

（2）用最少量二输入与非门实现，画出逻辑图。

D 0D 1D 2D 3FEA 0A 14选1MUX答案:AB CD 0001111000011110×1××1×××1D B D B D B D B D C B CD B D B C B F +=++⋅==+= D 0=D 3=0；D 1=D 2=1B D 0D 1D 2D 3FEA 0A 14选1MUXD10BC DF四、试用图(a)给定的触发器和门电路设计一个满足图 (b)所示的各信号时序关系的电路。

大学课程《数字电子技术基础》试题及答案一、填空题时序逻辑电路1.所谓时序逻辑电路是指电路的输出不仅与当时的有关，而且与电路的有关。

答：输入，历史状态2.含有触发器的数字电路属于逻辑电路。

答：时序3.计数器按照各触发器是否同时翻转分为式和式两种。

答：同步，异步4.某计数器状态转换图如图,该电路为________进制计数器。

答：55.某计数器的输出波形如图1所示，该计数器是进制计数器。

答：56. N个触发器可以构成最大计数长度（进制数）为的计数器。

答： 2N7．若要构成七进制计数器，最少用个触发器，它有个无效状态。

答： 3 18.若要构成十进制计数器，至少用个触发器，它有个无效状态。

答：4 69.串行传输的数据转换为并行传输数据时，可采用寄存器。

答：移位10.组成计数器的各个触发器的状态，能在时钟信号到达时同时翻转，它属于计数器。

答：同步11.组成计数器的各个触发器的状态，在时钟信号到达时不能同时翻转，它属于计数器。

答：异步12.两片中规模集成电路10进制计数器串联后，最大计数容量为（）位。

答：10013．驱动共阳极七段数码管的译码器的输出电平为（）有效。

答：低二、选择题时序逻辑电路1.时序逻辑电路中一定包含。

A、触发器B、组合逻辑电路C、移位寄存器D、译码器答：A2.在同步计数器中，各触发器状态改变时刻（）。

A、相同B、不相同C、与触发器有关D、与电平相同答：A3.同步时序逻辑电路和异步时序逻辑电路比较，其差别在于后者。

A.没有触发器B. 没有统一的时钟脉冲控制C.没有稳定状态D. 输出只与内部状态有关答：B4.有一个左移移位寄存器，当预先置入1011后，其串行输入固定接0，在4个移位脉冲CP 作用下，四位数据的移位过程是（）。

A. 1011--0110--1100--1000--0000B. 1011--0101--0010--0001--0000C. 1011--1100--1101--1110--1111D. 1011--1010--1001--1000—0111答：A Array 5.某计数器的状态转换图如右：其计数的容量为( )A．8 B. 5C. 4D. 3答：B6．同步时序逻辑电路和异步时序逻辑电路比较，其差别在于后者。

《数字电子技术》试卷姓名：__ _______ 班级：__________ 考号：___________ 成绩：____________ 本试卷共6 题 号 一 二 三 四（1） 四（2） 四（3） 四（4）总 分得 分1. 有一数码10010011，作为自然二进制数时，它相当于十进制数（ 147 ），作为8421BCD 码时，它相当于十进制数（ ）。

2.三态门电路的输出有高电平、低电平和（ 高阻抗 ）3种状态。

3．TTL 与非门多余的输入端应接（ ）。

4．TTL 集成JK 触发器正常工作时，其d R 和d S 端应接（ 高 ）电平。

5. 已知某函数⎪⎭⎫ ⎝⎛+⎪⎭⎫ ⎝⎛++=D C AB D C A B F ，该函数的反函数F =6. 如果对键盘上108个符号进行二进制编码，则至少要（ ）位二进制数码。

7. 典型的TTL 与非门电路使用的电路为电源电压为（ 5 ）V ，其输出高电平为（ ）V ，输出低电平为（ ）V ， CMOS 电路的电源电压为（ ） V 。

8．74LS138是3线—8线译码器，译码为输出低电平有效，若输入为A 2A 1A 0=110时，输出 01234567Y Y Y Y Y Y Y Y 应为（ 00100000 ）。

9．将一个包含有32768个基本存储单元的存储电路设计16位为一个字节的ROM 。

该ROM 有（ ）根地址线，有（ ）根数据读出线。

10. 两片中规模集成电路10进制计数器串联后，最大计数容量为（ ）位。

11. 下图所示电路中， Y 1＝（ A *B ）；Y 2 ＝（)B *(A *B)*A () ）；Y 3 ＝（ B A • ）。

12. 某计数器的输出波形如图1所示，该计数器是（ 5 ）进制计数器。

13．驱动共阳极七段数码管的译码器的输出电平为（ 低 ）有效。

二、单项选择题（本大题共15小题，每小题2分，共30分）（在每小题列出的四个备选项中只有一个是最符合题目要求的，请将其代码填写在题后的括号内。

数字电子技术基础1一．1．（1５分）试根据图示输入信号波形分别画出各电路相应的输出信号波形L1、L2、L3、L4、和L5。

设各触发器初态为“0”。

AA B 1 0L2AENENB CL3A X1X1CP D Rd QQL4JKCP QQL5BL11 111&&X2二．（15分）已知由八选一数据选择器组成的逻辑电路如下所示。

试按步骤分析该电路在M1、M2取不同值时（M1、M2取值情况如下表所示）输出F 的逻辑表达式。

八选一数据选择器输出端逻辑表达式为：Y=Σm i D i ,其中m i 是S 2S 1S 0最小项。

D7D6 D5 D4 D3 D2 D1 D0 S1YS2 S074LS151M2 M1A1 1 0 0FB&M 2 M 1 F0 01 1101三．（8分）试按步骤设计一个组合逻辑电路，实现语句“A>B ”，A 、B 均为两位二进制数，即A （A 1、A 0），B （B 1、B 0）。

要求用三个3输入端与门和一个或门实现。

四．（12分）试按步骤用74LS138和门电路产生如下多输出逻辑函数。

123Y AC Y ABC ABC BC Y BC ABC=⎧⎪=++⎨⎪=+⎩ 74LS138逻辑表达式和逻辑符号如下所示。

Y 0=G1（G2A+G2B ）A2A1A0Y 1=G1（G2A+G2B ）A2A1A0。

。

Y 7=G1（G2A+G2B ）A2A1A0五．（15分）已知同步计数器的时序波形如下图所示。

试用维持-阻塞型D 触发器实现该计数器。

要求按步骤设计。

CPQ2 Q1 Q0六．（18分）按步骤完成下列两题1．分析图5-1所示电路的逻辑功能：写出驱动方程，列出状态转换表，画出完全状态转换图和时序波形，说明电路能否自启动。

2．分析图5-2所示的计数器在M=0和M=1时各为几进制计数器，并画出状态转换图。

CPQ 0Q 1Q 2J KCP CPCPKK J J Q QQ QQ QF1F2F0图5-1BCCP AEpE TLDDQ0Q1Q3Q274LS163Rd1M&1计数脉冲001图5-2七．八．（10分）电路下如图所示，按要求完成下列问题。

D C B A D C A B ++《数字电子技术》试卷姓名：__ _______ 班级：__________ 考号：___________ 成绩：____________1. 有一数码10010011，作为自然二进制数时，它相当于十进制数（147），作为8421BCD码时，它相当于十进制数（93 ）。

2.三态门电路的输出有高电平、低电平和（高阻）3种状态。

3．TTL 与非门多余的输入端应接（高电平或悬空）。

4．TTL 集成JK 触发器正常工作时，其d R 和d S 端应接（高）电平。

5. 已知某函数⎪⎭⎫ ⎝⎛+⎪⎭⎫ ⎝⎛++=D C AB D C A B F ，该函数的反函数F =（ ）。

6. 如果对键盘上108个符号进行二进制编码，则至少要（ 7）位二进制数码。

7. 典型的TTL 与非门电路使用的电路为电源电压为（5 ）V ，其输出高电平为（3.6）V ，输出低电平为（0.35）V ， CMOS 电路的电源电压为（ 3--18） V 。

8．74LS138是3线—8线译码器，译码为输出低电平有效，若输入为A 2A 1A0=110时，输出01234567Y Y Y Y Y Y Y Y 应为（ 10111111 ）。

9．将一个包含有32768个基本存储单元的存储电路设计16位为一个字节的ROM 。

该ROM 有（ 11）根地址线，有（16）根数据读出线。

10. 两片中规模集成电路10进制计数器串联后，最大计数容量为（ 100）位。

11. AB ）。

12.13．驱动共阳极七段数码管的译码器的输出电平为（ 低）有效。

二、单项选择题（本大题共15小题，每小题2分，共30分）（在每小题列出的四个备选项中只有一个是最符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

）1. 函数F(A,B,C)=AB+BC+AC 的最小项表达式为( A ) 。

A ．F(A,B,C)=∑m （0，2，4） B. (A,B,C)=∑m （3，5，6，7） C ．F(A,B,C)=∑m （0，2，3，4） D. F(A,B,C)=∑m （2，4，6，7）2．8线—3线优先编码器的输入为I 0—I 7 ，当优先级别最高的I 7有效时，其输出012Y Y Y ••的值是（ C ）。

D C B A D C A B ++《数字电子技术》试卷姓名：__ _______ 班级：__________ 考号：___________ 成绩：____________1. 有一数码10010011，作为自然二进制数时，它相当于十进制数（147），作为8421BCD码时，它相当于十进制数（93 ）。

2.三态门电路的输出有高电平、低电平和（高阻）3种状态。

3．TTL 与非门多余的输入端应接（高电平或悬空）。

4．TTL 集成JK 触发器正常工作时，其d R 和d S 端应接（高）电平。

5. 已知某函数⎪⎭⎫ ⎝⎛+⎪⎭⎫ ⎝⎛++=D C AB D C A B F ，该函数的反函数F =（ ）。

6. 如果对键盘上108个符号进行二进制编码，则至少要（ 7）位二进制数码。

7. 典型的TTL 与非门电路使用的电路为电源电压为（5 ）V ，其输出高电平为（3.6）V ，输出低电平为（0.35）V ， CMOS 电路的电源电压为（ 3--18） V 。

8．74LS138是3线—8线译码器，译码为输出低电平有效，若输入为A 2A 1A 0=110时，输出01234567Y Y Y Y Y Y Y Y 应为（ 10111111 ）。

9．将一个包含有32768个基本存储单元的存储电路设计16位为一个字节的ROM 。

该ROM 有（ 11）根地址线，有（16）根数据读出线。

10. 两片中规模集成电路10进制计数器串联后，最大计数容量为（ 100）位。

11. ＝（AB ）。

12.13．驱动共阳极七段数码管的译码器的输出电平为（ 低）有效。

二、单项选择题（本大题共15小题，每小题2分，共30分）（在每小题列出的四个备选项中只有一个是最符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

）1. 函数F(A,B,C)=AB+BC+AC 的最小项表达式为( A ) 。

A ．F(A,B,C)=∑m （0，2，4） B. (A,B,C)=∑m （3，5，6，7） C ．F(A,B,C)=∑m （0，2，3，4） D. F(A,B,C)=∑m （2，4，6，7）2．8线—3线优先编码器的输入为I 0—I 7 ，当优先级别最高的I 7有效时，其输出012Y Y Y ••的值是（ C ）。

数字电子技术基础试题及答案1. 第一题题目：简述数字电子技术的基本概念和应用领域。

答案：数字电子技术是指利用离散的数值来表示和处理信息的技术。

它基于二进制数制，利用逻辑门电路和触发器等组件构成各种数字电路，用于实现逻辑运算、控制电路和数据处理等功能。

数字电子技术广泛应用于计算机、通信、嵌入式系统、数字信号处理等领域。

2. 第二题题目：简述数字电路系统的设计与分析方法。

答案：数字电路系统的设计与分析涉及到多个步骤。

首先，根据系统需求和功能，确定电路的输入输出关系和逻辑功能。

然后，根据逻辑功能，设计电路的逻辑结构，选择适当的逻辑门电路和触发器等组件。

接下来，进行电路的布局与连接设计，确定电路的输入输出接口和信号线的连接方式。

最后，进行电路的仿真与测试，验证电路的功能和性能。

3. 第三题题目：简述数字电子技术中的编码与解码原理及应用。

答案：编码与解码是数字电子技术中常用的方法，用于将不同形式的数据转换为二进制数或将二进制数转换为其他形式的数据。

常见的编码与解码方式包括BCD码、格雷码、ASCII码等。

编码与解码在数字通信、计算机存储与传输、显示器控制等场景中具有重要应用。

4. 第四题题目：简述数字电子技术中的时序电路和控制电路。

答案：时序电路是数字电子技术中用于控制和同步各个组件工作时间序列的电路。

它包括时钟信号发生、计数器、触发器、寄存器等组件。

控制电路是数字电子技术中用于实现逻辑控制和决策的电路。

它通过逻辑门电路、电平转换电路等实现数据的选择与控制。

时序电路和控制电路在数字系统中起着重要的作用，决定了系统的功能和性能。

5. 第五题题目：简述数字电子技术中的记忆器件和处理器。

答案：记忆器件是数字电子技术中用于存储数据和程序的组件。

常见的记忆器件包括随机存储器（RAM）、只读存储器（ROM）、闪存等。

处理器是数字电子技术中用于执行指令和运算的核心组件。

处理器包括算数逻辑单元（ALU）、控制单元（CU）等部分，通过指令和数据交互实现数据处理和运算。

《数字电子技术基础》考试试卷（A ）卷一、 填空题(20分，每小题2分)1、TTL 门电路一般由 、 、 三级电路组成。

2、三变量逻辑函数中，逻辑项C B A ''的相邻项分别是 。

3、GAL 的中文含义是 ，其输出电路叫做 。

4、将2010个“1”异或起来得到的结果是 。

5、对于TTL 门电路，THV = ，对于CMOS 门电路，THV = 。

6、对于JK 触发器，若J=K ，则可完成 触发器的逻辑功能；若JK =，则可完成 触发器的逻辑功能。

7、要将脉宽不规则的脉冲信号变换成等脉宽的脉冲信号，应选用 电路。

8、数-模转换器的性能可用 和 来表示，一个8位数-模转换器电路，若参考电压REFV =5V ，输入的数字量为10110010，则输出模拟电压Vo 的绝对值约为 伏。

9、存储容量为1K ×8位的RAM 存储器，其地址线为 条，数据线为 条。

10、如果把两输入端的异或门、或非门作非门使用，其多余输入端的接法是：异或门的多余端 ，或非门的多余端 。

二、选择题（10分，每题1分）1、设图1中所有的触发器的初始状态皆为1，找出图中触发器在时钟信号作用下，输出电压波形恒为1的是（ ）。

（a ） (b) (c) (d) 图12、在下列几种TTL 电路中，输出端可以实现线与功能的电路是（ ） A 、或非门 B 、与非门 C 、异或门 D 、OC 门3、某电路的输入波形i u 和输出波形o u 如图2所示，则该电路为（ ）i uo u 图2A 、施密特触发器B 、反相器C 、单稳态触发器D 、JK 触发器 4、要将方波脉冲的周期扩大10倍，可采用（ ）A 、10级施密特触发器B 、10位二进制计数器C 、十进制计数器D 、10位D/A 转换器 5、下列电路中，能把并行数据变成串行数据的电路是（ ） A 、加法器 B 、3/8线译码器 C 、移位寄存器 D 、计数器6、用D 触发器设计一个24进制的加法计数器，需要用到（ ）个D 触发器。
