山东理工大学《金属工艺学》试卷纸
（B）卷2007-2008学年第2学期班级：材控05- 姓名：学号：…………………………………装……………………………订…………………………线………….………………………………
共 4 页
第 1 页
山东理工大学《金属工艺学》试卷纸
（B）卷2007-2008 学年第 2 学期班级：姓名：学号：…………………………………装……………………………订…………………………线………….………………………………
共 4 页
第 2 页
山东理工大学《金属工艺学》试卷纸
（B）卷2007-2008 学年第 2 学期班级：姓名：学号：…………………………………装……………………………订…………………………线………….………………………………
共 4 页
第 3 页
山东理工大学《金属工艺学》试卷纸
（B ）卷2007-2008学年第2学期班级：姓名：学号：…………………………………装……………………………订…………………………线………….………………………………
六.修改下列零件结构,以改善其结构工艺性,重新画出正确的零件结构,并说明理由. (共4题每题4分共16分)
机加件
铸件锻件
焊接件
锻件
共 4 页第4 页。

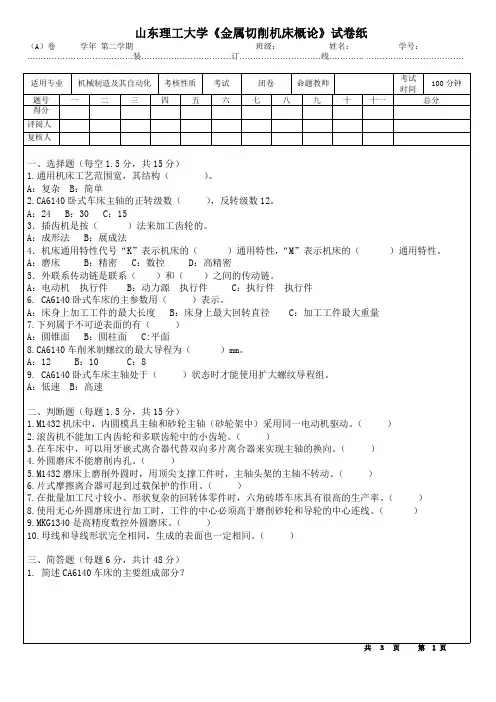

（A）卷学年第二学期班级：姓名：学号：…………………………………装……………………………订…………………………线………….………………………………适用专业机械制造及其自动化考核性质考试闭卷命题教师考试时间100分钟题号一二三四五六七八九十十一总分得分评阅人复核人一、选择题（每空1.5分，共15分）1.通用机床工艺范围宽，其结构（）。
A：复杂B：简单2.CA6140卧式车床主轴的正转级数（），反转级数12。
A：24B：30C：153．插齿机是按（）法来加工齿轮的。
A：成形法B：展成法4．机床通用特性代号“K”表示机床的（）通用特性，“M”表示机床的（）通用特性。
A：磨床B：精密C：数控D：高精密5．外联系传动链是联系（）和（）之间的传动链。
A：电动机执行件B：动力源执行件C：执行件执行件6.CA6140卧式车床的主参数用（）表示。
A：床身上加工工件的最大长度B：床身上最大回转直径C：加工工件最大重量7.下列属于不可逆表面的有（）A：圆锥面B：圆柱面C:平面8.CA6140车削米制螺纹的最大导程为（）mm。
A：12B：10C：89.CA6140卧式车床主轴处于（）状态时才能使用扩大螺纹导程组。
A：低速B：高速二、判断题（每题1.5分，共15分）1.M1432机床中，内圆模具主轴和砂轮主轴（砂轮架中）采用同一电动机驱动。
（）2.滚齿机不能加工内齿轮和多联齿轮中的小齿轮。
（）3.在车床中，可以用牙嵌式离合器代替双向多片离合器来实现主轴的换向。
（）4.外圆磨床不能磨削内孔。
（）5.M1432磨床上磨削外圆时，用顶尖支撑工件时，主轴头架的主轴不转动。
（）6.片式摩擦离合器可起到过载保护的作用。
（）7.在批量加工尺寸较小、形状复杂的回转体零件时，六角砖塔车床具有很高的生产率。
（）8.使用无心外圆磨床进行加工时，工件的中心必须高于磨削砂轮和导轮的中心连线。
（）9.MKG1340是高精度数控外圆磨床。
（）10.母线和导线形状完全相同，生成的表面也一定相同。

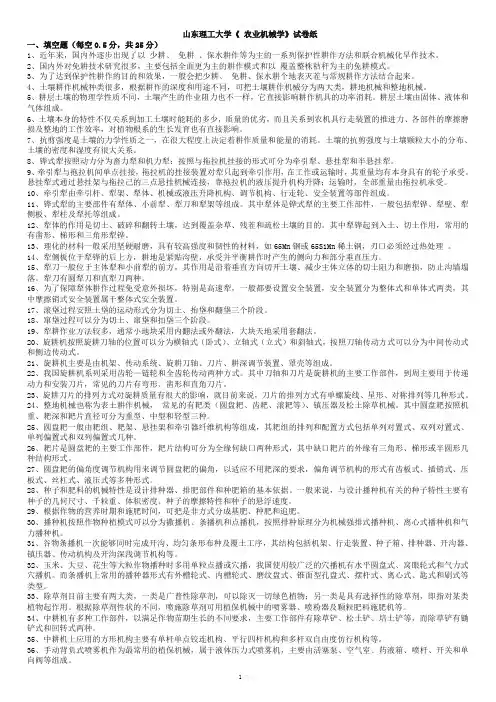

山东理工大学《农业机械学》试卷纸一、填空题（每空0.5分，共25分）1、近年来，国内外逐步出现了以少耕、免耕、保水耕作等为主的一系列保护性耕作方法和联合机械化旱作技术。
2、国内外对免耕技术研究很多，主要包括全面更为主的耕作模式和以覆盖整株秸秆为主的免耕模式。
3、为了达到保护性耕作的目的和效果，一般会把少耕、免耕、保水耕个地表灭茬与常规耕作方法结合起来。
4、土壤耕作机械种类很多，根据耕作的深度和用途不同，可把土壤耕作机械分为两大类，耕地机械和整地机械。
5、耕层土壤的物理学性质不同，土壤产生的作业阻力也不一样，它直接影响耕作机具的功率消耗。
耕层土壤由固体、液体和气体组成。
6、土壤本身的特性不仅关系到加工土壤时能耗的多少，质量的优劣，而且关系到农机具行走装置的推进力、各部件的摩擦磨损及整地的工作效率，对植物根系的生长发育也有直接影响。
7、抗剪强度是土壤的力学性质之一，在很大程度上决定着耕作质量和能量的消耗。
土壤的抗剪强度与土壤颗粒大小的分布、土壤的密度和湿度有很大关系。
8、铧式犁按照动力分为畜力犁和机力犁；按照与拖拉机挂接的形式可分为牵引犁、悬挂犁和半悬挂犁。
9、牵引犁与拖拉机间单点挂接，拖拉机的挂接装置对犁只起到牵引作用，在工作或运输时，其重量均有本身具有的轮子承受。
悬挂犁式通过悬挂架与拖拉己的三点悬挂机械连接，靠拖拉机的液压提升机构升降；运输时，全部重量由拖拉机承受。
10、牵引犁由牵引杆、犁架、犁体、机械或液压升降机构、调节机构、行走轮、安全装置等部件组成。
11、铧式犁的主要部件有犁体、小前犁、犁刀和犁架等组成。
其中犁体是铧式犁的主要工作部件，一般包括犁铧、犁壁、犁侧板、犁柱及犁托等组成。
12、犁体的作用是切土、破碎和翻转土壤，达到覆盖杂草、残茬和疏松土壤的目的。
其中犁铧起到入土、切土作用，常用的有凿形、梯形和三角形犁铧。
13、理化的材料一般采用坚硬耐磨，具有较高强度和韧性的材料，如65Mn钢或65SiMn稀土钢，刃口必须经过热处理。

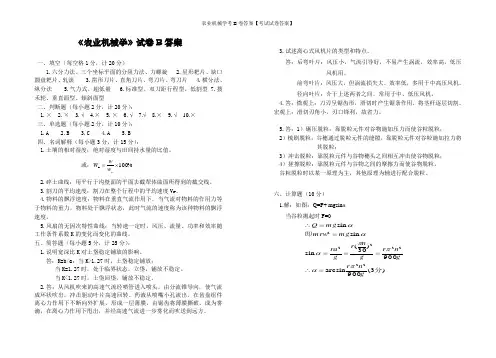

农业机械学考B 卷答案【考试试卷答案】《农业机械学》试卷B 答案一、填空（每空格1分，计20分）1.六分力法、三个坐标平面的分阻力法、力螺旋2.星形耙片、缺口圆盘耙片、轧滚3.凿形刀片、直角刀片、弯刀片、弯刀片4.横分法、纵分法5.气力式、超低量6.标准型、双刀距行程型、低割型7.拨禾轮、垂直面型、倾斜面型二、判断题（每小题2分，计20分）：1.×2.×3.√4.×5.×6.√7.√8.×9.√ 10.× 三、单选题（每小题2分，计10分）： 1.A 2.B 3.C 4.A 5.B 四、名词解释（每小题3分，计15分）：1.土壤的相对湿度：绝对湿度与田间持水量的比值。
或：%100o ⨯=nw wW 2.碎土曲线：用平行于沟壁面的平面去截犁体曲面所得到的截交线。
3.割刀的平均速度：割刀在整个行程中的平均速度V CP 。
4.物料的飘浮速度：物料在垂直气流作用下，当气流对物料的作用力等于物料的重力，物料处于飘浮状态，此时气流的速度称为该种物料的飘浮速度。
5.风扇的无因次特性曲线：当转速一定时，风压、流量、功率和效率随工作条件系数K 的变化而变化的曲线。
五、简答题（每小题5分，计25分）： 1.说明宽深比K 对土垡稳定铺放的影响。
答：K=b/a ：当K>1.27时，土垡稳定铺放；当K=1.27时，处于临界状态，立垡，铺放不稳定。
当K<1.27时，土垡回垡，铺放不稳定。
2.答：从风机吹来的高速气流经喷管进入喷头，由分流锥导向，使气流成环状吹出，冲击驱动叶片高速回转。
药液从喷嘴小孔流出，在齿盘组件离心力作用下不断向外扩展，形成一层薄膜，由锯齿将薄膜撕破，成为雾滴，在离心力作用下甩出，并经高速气流进一步雾化而吹送到远方。
3.试述离心式风机片的类型和特点。
答：后弯叶片：风压小，气流引导好，不易产生涡流，效率高，低压风机用。
前弯叶片：风压大，但涡流损失大，效率低，多用于中高压风机。
山东理工试题及答案一、选择题（每题2分，共20分）1. 计算机中，CPU代表什么？A. 中央处理器B. 中央存储器C. 计算机输出设备D. 计算机输入设备答案：A2. 下列哪个是山东理工大学的简称？A. SDUTB. SDUTSC. SDUD. SHU答案：A3. 以下哪个选项不是山东理工大学的学院？A. 机械工程学院B. 电气工程学院C. 经济管理学院D. 艺术设计学院答案：D4. 在山东理工大学，哪个专业是国家级特色专业？A. 机械设计制造及其自动化B. 电气工程及其自动化C. 计算机科学与技术D. 以上都是答案：D5. 山东理工大学的校训是什么？A. 厚德、博学、笃行、创新B. 求实、创新、团结、奋进C. 厚德、博学、求实、创新D. 笃行、创新、团结、奋进答案：C6. 山东理工大学位于哪个城市？A. 济南B. 青岛C. 烟台D. 淄博答案：D7. 下列哪个不是山东理工大学的校级组织？A. 学生会B. 社团联合会C. 学生科技协会D. 学生志愿者协会答案：C8. 山东理工大学的图书馆藏书量是多少？A. 150万册B. 200万册C. 250万册D. 300万册答案：B9. 山东理工大学的校歌名称是什么？A. 理工之歌B. 理工之光C. 理工之梦D. 理工之魂答案：B10. 山东理工大学的校庆日是哪一天？A. 5月15日B. 6月15日C. 7月15日D. 8月15日答案：A二、填空题（每题2分，共20分）1. 山东理工大学的校徽以______色为主色调。
答案：蓝2. 山东理工大学的校训是“______”。
答案：厚德、博学、笃行、创新3. 山东理工大学的校庆日是每年的______月______日。
答案：6，154. 山东理工大学的校歌名称是______。
答案：理工之光5. 山东理工大学的图书馆藏书量超过______万册。
答案：2006. 山东理工大学的简称是______。
答案：SDUT7. 山东理工大学的校级组织包括学生会、社团联合会、______等。

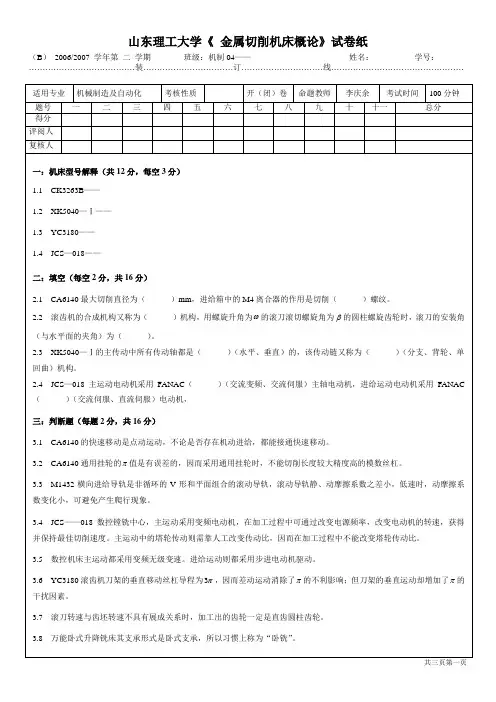

答案一、型号解释1.1 CK3263B ——C ：车床；K ：数控机床；3：回轮、转塔车床；2：转塔横移车床；63：主参数，最大切削直径630mm 。
1.2 XK5040—ⅠX ：铣床；K ：数控机床；5：立式升降台铣床；0：普通升降台铣床；40：主参数，工作台宽度400mm ；Ⅰ：第一次重大改进。
1.3 YC3180——Y ：齿轮加工机床；C ：加工淬硬齿轮，重庆机床厂生产；3：滚齿机；1：基本型滚齿机；80：最大加工直径800mm ；1.4 JCS —018——JCS ：机床研究所；018：第18号设计产品，数控立式镗铣中心。
二、填空（每空2分，共16分）320 非标 加法 ωβ- 垂直 单回曲或背轮 交流变频 直流伺服 三、判断题（每题2分，共16分） √ √ √ √ × √ × × 四、原理图绘制（10分）画出CK3263B 主传动和螺纹链的传动原理图。
五、叙述题（28分，第一小题10分） 5.1 CK3263B 数控车床的传动和结构特点？ ⑴主传动链采用直流调速电动机，功率37kW ，串联两级双速变速机构，恒转矩转速20~90min /r ，恒功率转速范围90~210min /r 、170~395min /r 、350~807min /r 、650~1500min /r 。
⑵CK3263B 数控车床具有脉冲发生器，其同步脉冲能使主轴与纵向进给丝杠间产生内联系传动链，实现螺纹车削；⑶纵向进给和横向进给皆采用直流伺服电动机，进给机构执行件皆采用滚珠丝杠副。
⑷液压马达驱动的八工位转塔刀架。
⑸床身倾斜于工件后方，床身导轨与水平面夹角为75°，主轴反转；床身导轨为镶钢导轨，动导轨粘贴聚四氟乙烯软带或复合材料导轨板。
5.2 差动链为内联系传动链，必须严格保持其传动关系，运动联系为：刀架的螺母移动一个齿轮导程，工件附加转数为1πzm程时，丝杠转数（βsin 0m zm N n =）不含π，从而消除了π的影响；由于刀架的垂直移动是外联系传动链，不需保持严格传动关系，因此， π对刀架垂直移动的影响较小；如果将展成运动的变速机构放在合成运动之后，差动运动的变速机构放在合成机构之前，形成差动链中两个变速组串联共同形成差动变速系统，差动运动变速比应除以展成运动变速比zi x 24=，即：nn y m Cm C z z m m i 24sin 24sin 00ββ=⨯=，这样可消除了齿数z 的影响。

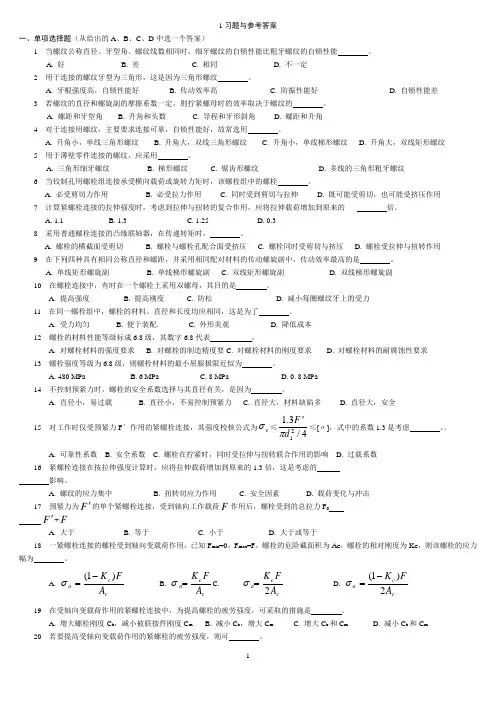

1习题与参考答案一、单项选择题（从给出的A 、B 、C 、D 中选一个答案）1 当螺纹公称直径、牙型角、螺纹线数相同时，细牙螺纹的自锁性能比粗牙螺纹的自锁性能 。
A. 好B. 差C. 相同D. 不一定2 用于连接的螺纹牙型为三角形，这是因为三角形螺纹 。
A. 牙根强度高，自锁性能好B. 传动效率高C. 防振性能好D. 自锁性能差3 若螺纹的直径和螺旋副的摩擦系数一定，则拧紧螺母时的效率取决于螺纹的 。
A. 螺距和牙型角B. 升角和头数C. 导程和牙形斜角D. 螺距和升角4 对于连接用螺纹，主要要求连接可靠，自锁性能好，故常选用 。
A. 升角小，单线三角形螺纹B. 升角大，双线三角形螺纹C. 升角小，单线梯形螺纹D. 升角大，双线矩形螺纹5 用于薄壁零件连接的螺纹，应采用 。
A. 三角形细牙螺纹B. 梯形螺纹C. 锯齿形螺纹D. 多线的三角形粗牙螺纹6 当铰制孔用螺栓组连接承受横向载荷或旋转力矩时，该螺栓组中的螺栓 。
A. 必受剪切力作用B. 必受拉力作用C. 同时受到剪切与拉伸D. 既可能受剪切，也可能受挤压作用7 计算紧螺栓连接的拉伸强度时，考虑到拉伸与扭转的复合作用，应将拉伸载荷增加到原来的 倍。
A. 1.1B. 1.3C. 1.25D. 0.38 采用普通螺栓连接的凸缘联轴器，在传递转矩时， 。
A. 螺栓的横截面受剪切B. 螺栓与螺栓孔配合面受挤压C. 螺栓同时受剪切与挤压D. 螺栓受拉伸与扭转作用9 在下列四种具有相同公称直径和螺距，并采用相同配对材料的传动螺旋副中，传动效率最高的是 。
A. 单线矩形螺旋副B. 单线梯形螺旋副C. 双线矩形螺旋副D. 双线梯形螺旋副10 在螺栓连接中，有时在一个螺栓上采用双螺母，其目的是 。
A. 提高强度B. 提高刚度C. 防松D. 减小每圈螺纹牙上的受力11 在同一螺栓组中，螺栓的材料、直径和长度均应相同，这是为了 。
A. 受力均匀B. 便于装配.C. 外形美观D. 降低成本12 螺栓的材料性能等级标成6.8级，其数字6.8代表 。
山东理工大学试题纸(B)————————————————————————————————作者：————————————————————————————————日期：2山东理工大学试题纸（B ）卷 共 页 第 页 装订线 班级： 姓名： 学号：…………………………………………………………………………………………………….……………………………………课程名称 汽车理论 考试性质考试开闭卷 开卷出题日期2008.4.23适用班级 交运2008级1、2班第四学年第一学期出题教师 谭德荣 题号 一 二 三 四 五 六 七 八 九 十 十一 总分 得分一、概念解释（２０分） 1 汽车动力因数2 汽车动力性及评价指标3 同步附着系数4 地面制动力5 汽车制动性能6 最小燃油消耗特性7 滑动（移）率8 侧偏力二、写出表达式、画图、计算并简单说明（ ２０分）1 用结构使用参数写出汽车行驶方程式（注意符号定义）。
2 画图并说明地面制动力、制动器制动力、附着力三者关系。
3 列出可用于计算汽车最高车速的方法，并加以说明。
4 列举各种可用于绘制I 曲线的方程及方程组。
三、叙述题（ 20分） 1 分析变速器速比gi 和档位数对汽车动力性的影响。
2 分析汽车在不同路面上制动时最大减速度值，并结合制动力系数曲线加以说明。
3 有几种方式可以判断或者表征汽车角阶跃输入稳态转向特性？请简单叙述之。
4 从受力分析出发，叙述汽车前轮抱死拖滑和后轮抱死拖滑对汽车制动方向稳定性的影响。
四、分析题（ 20分）1 已知某汽车φ0＝0.4，请利用Ｉ、β、ｆ、γ线，分析φ＝0.45,φ＝0.3以及φ＝0.75时汽车的制动过程。
2 请以减速器速比为例，叙述汽车后备功率对汽车动力性和燃油经济性的影响。
3 请分析汽车制动时附着系数大小对前、后轮地面法向反作用力的影响。
4 在划有中心线的双向双车道的本行车道上，汽车以75km/h 的初速度实施紧急制动，仅汽车左侧轮胎在路面上留下制动拖痕，但汽车行驶方向轻微地向右侧偏离，请分析该现象。
?农业机械学?试卷B适用专业：考试日期：考试时间：120分钟考试形式：闭卷试卷总分：100分一、填空题〔每空格1分，计20分〕：1.犁体的受力可用、、三种方法表示。
2.水田耙常用工作部件有、、三种。
3.常用旋耕机刀片有、、三种，在多草田里作业应采用刀片。
4.水稻插秧机的分秧方式有、二种。
5.喷头一般可分为液力式喷头、、三种。
6.往复式切割器可分为、、三种类型。
7.扶禾装置有扶禾器和二种类型，而扶禾器又分为、。
二、判断题(每题2分，计20分):1.滚垡型犁体耕作时，其宽深比K可以取较小值，以到达窄幅深耕的目的。
〔〕2.碎土型犁体曲面，曲导线开度较小，翼部扭曲较大。
〔〕3.为进步机组的增重效果，采用高度调节的机组其瞬心应向后向上移。
〔〕4.为使耙组受力易平衡，偏置圆盘耙后列耙组的偏角应小于前列耙组偏角。
〔〕5.旋耕机的弯刀片，因为有正切和侧切刃口，故具有滑切作用。
〔〕6.外槽轮式排种器通过凹槽和带动层强迫排种，插量稳定，但对大粒种子损伤率较高。
〔〕7.喷雾作业在流量较大时，宜采用离心泵。
〔〕8.齿杆式和弓齿式脱粒滚筒，它们的钉齿和弓齿排列根本一样，都能用于全喂入和半喂入的脱粒装置。
〔〕9.为了减小割前弯斜量，降低割茬高度，可减小定刀间距to和进距H。
〔〕10.径向叶片离心风机反向旋转时，出风口会进风，进风口会排气。
〔〕三、单项选择题〔每题2分，计10分〕1.翻土型犁体曲面的曲导线一般位于距铧尖的〔〕处。
A.LB.2/3LC.3/4L 注：L为铧刃减长度2.扶禾器能扶起倒伏角在〔〕以内的作物。
A.60°B.75°C.85°3.螺旋输送器轴向输送速度最大时的α角是〔〕。
A.22ϕπ- B.44ϕπ- C.24ϕπ-4.正常切割的必要条件是〔〕A.正确安装割刀B.割刀的速度C.刀片的几何形状5.半喂入脱粒装置别离效果最好的喂入方式是〔〕。
A.倒挂侧脱B.上平脱C.下平脱四、名词解释〔每题3分，计15分〕：1.土壤的相对湿度：2.碎土曲线：3.割刀的平均速度：4.物料的飘浮速度：5.风扇的无因次特性曲线：四、简答题〔每题5分，计25分〕：1.说明宽深比K对土垡稳定铺放的影响。
山东理工大学《农业机械学》试卷纸一、填空题（每空0.5分，共25分）1.拨禾轮工作过程要根据作物的生长状况进行调整，一般包括转速调整和位置调整，而为之调整包括水平位置和垂直位置的调整，为了调节方便，一般将位置调节设计为液压联动调节形式。
2.拨禾轮是卧式割台的主要装置，主要包括压板式、普通拨禾轮和偏心式拨禾轮。
其中偏心式拨禾轮对倒伏作物具有良好的性能。
3.拨禾轮有普通拨禾轮和偏心拨禾轮之分，其中普通拨禾轮现已逐渐被淘汰。
4.播种机按照作物种植模式可以分为撒播机、条播机和点播机，按照排种原理分为机械强排式播种机、离心式播种机和气力播种机。
5.除草剂目前主要有两大类，一类是广普性除草剂，可以除灭一切绿色植物；另一类是具有选择性的除草剂，即指对某类植物起作用。
根据除草剂性状的不同，喷施除草剂可用植保机械中的喷雾器、喷粉器及颗粒肥料施肥机等。
6.从目前收割机和联合收获机应用情况看，切割器主要有圆盘式切割器,往复式切割器和甩刀回转式切割器三种基本类型。
7.窜垡过程可以分为切土、窜垡和扣垡三个阶段。
8.钉齿滚筒式脱粒装置由钉齿滚筒和钉齿凹板组成，作物在钉齿的冲击、梳刷以及在册班、齿顶的搓擦下脱粒。
9.对切割器的技术要求一般包括割茬整齐、不漏割、不堵刀、功率消耗小。
10.分离装置按照其工作原理分为两大类，其一类是利用抛扬原理进行分离，第二类是利用离心原理进行分离。
目前常用的分离装置有键式分离装置、平台式分离装置、翻转轮式分离装置等。
11.根据作物的营养时期和施肥时间，可把是非方式分成基肥、种肥和追肥。
12.耕层土壤的物理学性质不同，土壤产生的作业阻力也不一样，它直接影响耕作机具的功率消耗。
耕层土壤由固体、液体和气体组成。
13.耕作方法包括常规耕作法，即精耕细作法、少耕、免耕、保水耕、联合耕作法。
14.弓齿滚筒式半喂入脱粒装置，按照脱粒方式分为上脱、下脱和侧脱三种形式，其中上脱式分离效果好，滚筒位置低，喂入性能差；下脱式分离性较差，断碎和带柄少，适合一般夹持式半喂入脱粒机和联合收割机使用；侧脱式分离性能和喂入性能较好，适合于卧式割台联合收割机使用。
