瞬变电磁仪操作说明书

山西吉奥兴盛地学仪器有限公司

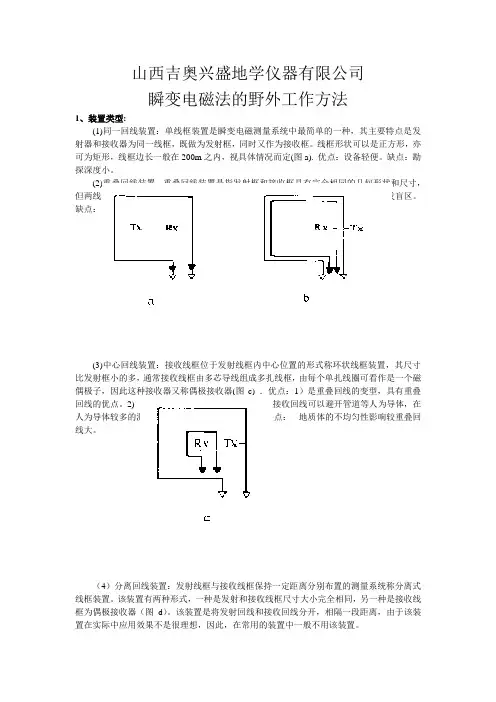

瞬变电磁法的野外工作方法

1、装置类型:

(1)同一回线装置：单线框装置是瞬变电磁测量系统中最简单的一种，其主要特点是发射器和接收器为同一线框，既做为发射框，同时又作为接收框。线框形状可以是正方形，亦可为矩形，线框边长一般在200m之内，视具体情况而定(图a). 优点：设备轻便。缺点：勘探深度小。

(2)重叠回线装置：重叠回线装置是指发射框和接收框具有完全相同的几何形状和尺寸，但两线框相互独立布置在同一位置上(图b)．优点：发射线圈逐测点移动，不会激发盲区。缺点：分辨率相对较低，人文导体较多处很难避开，设备较重，铺线较麻烦。

(3)中心回线装置：接收线框位于发射线框内中心位置的形式称环状线框装置，其尺寸比发射框小的多，通常接收线框由多芯导线组成多扎线框，由每个单扎线圈可看作是一个磁偶极子，因此这种接收器又称偶极接收器(图c) ．优点：1）是重叠回线的变型，具有重叠回线的优点。2) 可观测水平分量，分辨率较高。3) 接收回线可以避开管道等人为导体，在人为导体较多的测区，其数据质量优于重叠回线。缺点： 地质体的不均匀性影响较重叠回线大。

（4）分离回线装置：发射线框与接收线框保持一定距离分别布置的测量系统称分离式线框装置。该装置有两种形式，一种是发射和接收线框尺寸大小完全相同，另一种是接收线框为偶极接收器（图d）。该装置是将发射回线和接收回线分开，相隔一段距离，由于该装置在实际中应用效果不是很理想，因此，在常用的装置中一般不用该装置。

(5)双线框装置：双线框装置是由两个大小相同，平行而相邻的线框并联构成。该装置如图e所示，双线框即做发射线框，又做接收线框，工作方式类似于单线框装置;发射和接收线框分别由两个大小相同而又独立的双线框组成，工作方式类似于共线框装置。双线框装置抗干扰能力强，但施工不方便，使用时受到限制。

(6)固定发射移动接收装置（大回线外组合、大回线内组合）：该装置由一个固定的大线框和一个可移动的多绕层小线框组成，大线框为发射框、小线框为接收框。发射线框通常为矩形，长边约600m以上，有时可达1～2km;接收框，通常为正方形，边长在lm以内;观测点可布置在发射框内或外。该装置可通过调节接收线框方位进行三分量观测，是目前较普遍的观测方法之一(图f).

瞬变电磁法报告

引言

瞬变电磁法（Transient Electromagnetic Method，TEM）是一种非侵入性地下物探方法，广泛应用于矿产勘探、地质调查和水资源评价等领域。该方法通过测量地下介质对电磁场的响应，可以获取地下的电阻率和电导率等信息，从而推测地下的地质结构和水文特征。本报告将介绍瞬变电磁法的原理、仪器设备、数据处理方法以及其在勘探领域的应用情况。

原理

瞬变电磁法是基于法拉第电磁感应定律和电磁场传播理论的。其核心原理是在地下埋设主发射线圈和用于接收电磁信号的线圈，通过给主发射线圈施加瞬变电流，产生瞬变电磁场。这个瞬变电磁场会感应地下的电流，进而产生感应电磁场，其中电磁场的传播过程会导致接收线圈中电磁信号的变化。通过测量接收线圈中的电磁信号变化情况，可以推测地下介质的电阻率和电导率等物理参数。

仪器设备

瞬变电磁法的仪器设备主要包括发射线圈和接收线圈两部分。发射线圈通常由一对同心圆线圈组成，中间隔离一段距离，并通过一个高电压电流源施加瞬变电流。接收线圈通常也是一对同心圆线圈，与发射线圈对应放置。为了减少噪音干扰，接收线圈一般会使用差分模式进行测量。此外，为了提高测量精度，仪器还包括数据采集设备、控制器和电缆等。

数据处理方法

瞬变电磁法的数据处理主要分为两个步骤：预处理和解释处理。预处理主要包括数据校正和数据滤波。校正过程主要是对接收线圈信号进行校正，去除仪器和噪音引起的偏移。滤波过程主要是对数据进行滤波处理，去除高频噪音和低频漂移等。解释处理是根据已校正并滤波的数据，利用数学模型和反演算法对地下电阻率进行推测。常用的解释处理方法包括二维反演、三维反演和测深等。

应用情况

瞬变电磁法在矿产勘探、地质调查和水资源评价等领域有广泛的应用。在矿产勘探中，可以利用瞬变电磁法探测地下的矿床和矿体分布情况，帮助寻找矿产资源。在地质调查中，可以利用瞬变电磁法推测地下构造和地质体分布，辅助地质勘探和地质灾害预测。在水资源评价中，可以利用瞬变电磁法判断地下水位、地下水质和水层参数，并进行水资源管理和保护。 结论

瞬变电磁仪功能特点

什么是瞬变电磁仪

瞬变电磁仪是一种用于探测地下物质结构的仪器。它利用电磁波与地下结构之间的相互作用，测量其中的电磁响应，并通过对响应信号的处理和解释来推断地下结构和地下水的分布情况。瞬变电磁仪的主要应用范围包括地下水资源勘探、土地利用规划、环境监测、工程勘察等领域。

瞬变电磁仪的功能特点

瞬变电磁仪作为一种地质勘探用仪器，具有以下功能特点：

非侵入性测量

瞬变电磁法采用的是非侵入性测量方法，即不需要进行钻取或挖掘等地下探测操作，对地下结构和水文地质情况进行测量和反演推断，具有不破坏地下结构的优点。

适用范围广

瞬变电磁仪适用于不同类型地质环境下的勘探，包括但不限于含水层、堆积物、岩性结构等。该仪器具有较高的探测深度和分辨率，可用于从数米到几百米的地下测量。

高速度的测量和处理

瞬变电磁仪采用数字化测量和信号处理技术，具有高速度的测量和处理能力。在现场测量过程中，只需要将仪器接入操作终端，并按照操作提示进行操作，即可完成测量和信号处理过程。这种高效的测量和处理方法，可以节省时间和成本，提高工作效率。

高精度的测量结果

瞬变电磁仪具有高精度的测量结果。该仪器采用高精度传感器和测量系统，可以在不同的地质环境下进行精确的测量和数据分析，推断出地下水和地下结构的分布情况。同时，仪器的测量结果可靠性高，对于地质勘探工作具有较强的参考和指导价值。 易于操作和维护

瞬变电磁仪的操作方法简单，仪器体积小、重量轻，便于携带和使用。同时，仪器具有高度的自动化和智能化水平，可以通过软件进行远程监控和故障排查，极大地提高了仪器的可靠性和使用寿命。

结论

作为地质勘探的一种重要工具，瞬变电磁仪具有非侵入性测量、适用范围广、高速度的测量和处理、高精度的测量结果和易于操作和维护等功能特点。瞬变电磁仪的不断发展和升级，将会在探测地下结构和水文地质方面发挥越来越重要的作用。

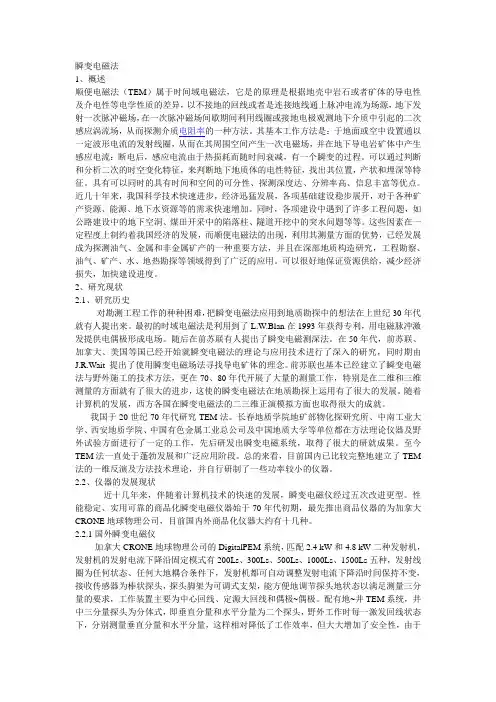

瞬变电磁法

1、概述

顺便电磁法（TEM）属于时间域电磁法，它是的原理是根据地壳中岩石或者矿体的导电性及介电性等电学性质的差异，以不接地的回线或者是连接地线通上脉冲电流为场源，地下发射一次脉冲磁场，在一次脉冲磁场间歇期间利用线圈或接地电极观测地下介质中引起的二次感应涡流场，从而探测介质电阻率的一种方法。其基本工作方法是：于地面或空中设置通以一定波形电流的发射线圈，从而在其周围空间产生一次电磁场，并在地下导电岩矿体中产生感应电流：断电后，感应电流由于热损耗而随时间衰减，有一个瞬变的过程。可以通过判断和分析二次的时空变化特征，来判断地下地质体的电性特征，找出其位置，产状和埋深等特征。具有可以同时的具有时间和空间的可分性、探测深度达、分辨率高、信息丰富等优点。近几十年来，我国科学技术快速进步，经济迅猛发展，各项基础建设稳步展开，对于各种矿产资源、能源、地下水资源等的需求快速增加。同时，各项建设中遇到了许多工程问题，如公路建设中的地下空洞、煤田开采中的陷落柱、隧道开挖中的突水问题等等。这些因素在一定程度上制约着我国经济的发展，而顺便电磁法的出现，利用其测量方面的优势，已经发展成为探测油气、金属和非金属矿产的一种重要方法，并且在深部地质构造研究，工程勘察、油气、矿产、水、地热勘探等领域得到了广泛的应用。可以很好地保证资源供给，减少经济损失，加快建设进度。

2、研究现状

2.1、研究历史

对勘测工程工作的种种困难，把瞬变电磁法应用到地质勘探中的想法在上世纪30年代就有人提出来。最初的时域电磁法是利用到了L.W.Blan在1993年获得专利，用电磁脉冲激发提供电偶极形成电场。随后在前苏联有人提出了瞬变电磁测深法。在50年代，前苏联、加拿大、美国等国已经开始就瞬变电磁法的理论与应用技术进行了深入的研究，同时期由J.R.Wait 提出了使用瞬变电磁场法寻找导电矿体的理念。前苏联也基本已经建立了瞬变电磁法与野外施工的技术方法，更在70、80年代开展了大量的测量工作，特别是在二维和三维测量的方面就有了很大的进步，这使的瞬变电磁法在地质勘探上运用有了很大的发展。随着计算机的发展，西方各国在瞬变电磁法的二三维正演模拟方面也取得很大的成就。
