TerraTEM瞬变电磁仪操作说明书

2.大功率瞬变电磁仪- TerraTEM一. 主要应用领域瞬变电磁法以接地导线或者不接地回线通以脉冲电流做为场源，以激励探测目的物感生二次电流，在脉冲间隙测量二次场随时间变化的响应。

矿产勘探、构造测深、水文与工程地质调查、环境调查与检测及考古。

可以几乎涉及物探工作的各个领域，特别是在近年来找水、市政工程、土壤盐碱化、污染调查以及浅层石油构造填图都取得良好效果。

在巷道及隧道超前探测方面，瞬变电磁法可以对巷道四周和工作面前方进行超前探测，预测可能存在的汗水（层）、断层和陷落柱等，以保证在煤矿和隧道安全作业。

可见，瞬变电磁法的应用领域是相当的广泛。

目前国内应用瞬变电磁法对隧道及巷道超前探测方面的研究单位越来越多，其中比较突出的有中国矿业大学，专门应用瞬变电磁法研究隧道、巷道超前探测方面，应用效果非常好。

已经采购了3套我公司的TerraTEM 设备专门应用于隧道、巷道等超前探测方面应用研究，取得了非常大的经济、社会效益。

二. 厂家介绍澳大利亚Alpha 公司位于澳大利亚新南威尔士州，该公司主要是以找矿技术服务、勘探机械设备制造为主。

公司与澳大利亚联邦工业研究院、澳大利亚莫纳什大学长期达成战略合作，共同研发制造电磁法等物探设备。

凭借澳大利亚世界一流的“时间域电磁勘探”技术，该公司生产的TerraTEM 瞬变电磁法仪技术优势处于世界领先地位。

此系统是由CSIRO （联邦科学工业研究院）开发研究，现由Alpha 地质仪器公司制造。

最早型的仪器为G.Buselli 博士亲赴前苏联考察并自行研制，1977年研制成SIROTEM-Ⅱ仪器，当时它是最先进的TEM 系统，具断面显示、后处理滤波和衰减曲线有多道的、发射机和接收机一体的、叠加可选等先进指标。

1990年CSIRO推出SIROTEM-Ⅲ型仪器，它是SIROTEM-Ⅱ型的革新，而不是一般的改进，它是数字发射机和接收机装在一起的紧凑型轻便仪器，并可以与外接大功率发射机一起工作，该系统九十年代被中国引进，并享有良好的口碑。

电磁流量计安装使用说明书一、产品特点、用途和适用范围1.1特点电磁流量计，具有以下特点：●不受流体密度、粘度、温度、压力和电率变化的影响，线性测量原理能实现高精确度测量；●测量管内无阻流件，压损小，直管段要求低；●公称通径DN6-DN2000覆盖范围宽，衬里和电极有多种选择，能满足测量多种导电流体的要求；●转换器采用可编程频率低频矩形波励磁，提高了流量测量的稳定性，功率损耗小；●转换器采用16位嵌入式微处理器，全数字处理，运算速度快，抗干扰能力强，测量可靠，精确度高，流量测量范围度可达1500：1；●高清晰度背光LCD显示，全汉字菜单操作，使用方便，操作简单，易学易懂；●具有RS485或RS232O数字通讯信号输出；●具有电导率测量功能，可以判别传感器是否空管，具有自检与自诊断功能；●采用SMD器件和表面安装（SMT）技术，电路可靠性高；●可用于相应的防爆场合。

1．2主要用途电磁流量计，可用来测量封闭管道中导电流体的体积流量。

广泛应用于石油化工、钢铁冶金、给水排水、水利灌溉、水处理、环保污水测控、造纸、医药、食品等工农业生产工艺过程中的流量测量和控制。

1．3使用环境条件环境温度：传感器-25℃～+60℃转换器-10℃～+60℃相对温度：5%-95%1．4工作条件流体最高温度：一体型70℃分离型：聚四氟乙烯衬里150℃氯丁橡胶衬里80℃聚氨酯橡胶衬里70℃流体电导率：≥5uS/cm二、工作原理2．1数学物理模型电磁流量计的工作原理基于法拉第电磁感应法律。

当一个导体在磁场场内运动时，在与磁场方向、运动方向相互垂直方向的导体两端，会产生感应电动势。

电动势的大小与导体运动速度和磁场的磁感应强度大小成正比。

如图一，当导电流体以平均流速V（m/s）通过装有一对测量电极的一根内径为D（m）的绝缘导管内流动时，该管道处于一个均匀的磁感应强度为B（T）的磁场中，那么在一对电极上就会产生感应电动势E（V），它的方向垂直于磁场和流体的方向。

瞬变电磁数据处理简要操作步骤瞬变电磁简要操作步骤（软件部分）1.数据格式的转换打开导出的数据是$$$格式，需转换为dat格式。

具体步骤如下：⾸先打开MSD2011.exe软件，如下图所⽰点击“数据传输”菜单，选择“⽂件转换”，出现如下界⾯选择要处理的数据，如图中的MS040012.$$$,单击“打开”，出现如下界⾯：选择“不拆分”，单击“确认”，出现如下界⾯点击保存，保存⽂件名为“yuanshishuju”，出现如下界⾯2.打开-————————————打开“yuanshishuju”————出现相应测线、测点数，点击保存，⽂件夹中就保存了以相应测线名命名的⽂件3.剔除⼲扰点打开“3.dat”，修改原则：⼩于上⾯的数，⼤于下⾯的数4.数据的处理打开瞬变电磁仪.exe软件，如图点击“⽂件”菜单，选择“读取”，出现如下界⾯选择3.dat⽂件，单击“打开”，出现如下界⾯：然后对数据进⾏平滑并保存，再点击：“计算”，出现如下界⾯：3hp.dat⽂件5数据后处理打开“深度后处理.exe”软件，界⾯如下图：点击“打开⽂件”输⼊相应参数，保存⽂件，保存⽂件名为“~深度”即在原⽂件名后加“深度”5.成图打开suffer软件，如图所⽰：点击“⽹格”—“数据”，如图所⽰⽤于电阻率修正，⼀般为“1000”⼀般为“80~100”选取“模式1”选择1_1_25HZ_edithp深度.dat⽂件，点击“打开”，如下图：⽹格化⽅法选择：带线性插值的三⾓剖分法(打⾓度时⽤)，不打⾓度时⽤“克⾥格”⽅法，单击“确认”出现以下对话框：点击“确定”。

然后点击菜单栏上的“地图”—“等值线图”—“新建等值线图”，出现以下界⾯选择1_1_25HZ_edithp深度.grd，单击打开，如下图所⽰双击该图形，出现如下对话框：在“填充等值线”、“平滑等值线”、“颜⾊⽐例”前⾯打钩，“程度”选择“⾼”，点击“应⽤”。

点击“等级”，如图所⽰：点击“填充”如图：点击“前景⾊”图案：插⼊节点并选择颜⾊：（依次为由蓝到红），如图所⽰：单击“确认”，出现下图：等)，如下图。

采集数据操作步骤1.1 启动程序点击桌面程序图标，进入程序操作界面1.2 参数设置启动桌面上的“瞬变采集”野外数据采集处理程序或单击“开始”→“程序”→“CUGTEM” →“瞬变采集”菜单项启动，进入采集程序。

1.2.1 工作信息设置启动野外数据采集处理程序则可见图1.1所示的对话框。

图1.1工作信息设置对话框【操作员】：输入仪器操作员姓名【工区名称】：施工工区名称【当前线号】：当前测线的编号，设为阿拉伯数字【测点间距】：测量点的间距【当前点号】：当前测线第一个点的点号，设为整数（注意不能用零号）【每次递增或递减】：测点点号一次增加或减少数目，一般设为2个点，如果需要加密就人为修改点号。

请认真设置好其中的内容特别是“工作目录”，它是用来存贮野外采集数据的场所，为了便于记忆，建议用测试工区名来命名。

测点间距是根据实际情况确定，如果是工区的普查，间距可以适当设置大一点，若是对工区的详细勘查，间距就要小一些，测点密集一些对后期的解释更有利。

在本软件中，测点号最好为整数（不能设为零），且用它乘以点距就为测点的x坐标。

另外，请注意设置好剖面上测点的递增或递减（负）顺序，这样可提高野外的工作效率。

设置好后按“确定”退出。

1.2.2 仪器工作参数设置单击“参数设置” “仪器设置”，就会弹出图4.3所示的对话框 保持不变按实际选取一般取15、30不变一般取：10一般取100以下地面：4 煤矿：16：线圈边长n ：匝数l ：线圈边长L ：回线边长2L=n*l图1.2工作参数设置对话框【选用装置类型】：根据实际勘查需要来选用中心回线或重叠回线。

【发射回线边长（m ）】： 必须等效为单匝线圈时的回线边长。

如 1匝25*25的回线，输入25; 若为2匝10*10回线，则应输入14.14（10*10*2 ) ;【叠加次数】：一次观测时正反供电的周期数。

为提高信噪比，野外数据采集往往要多次叠加，软件从两个方面来实现：每次观测的周期数×２×在每个测点上观测的总数。

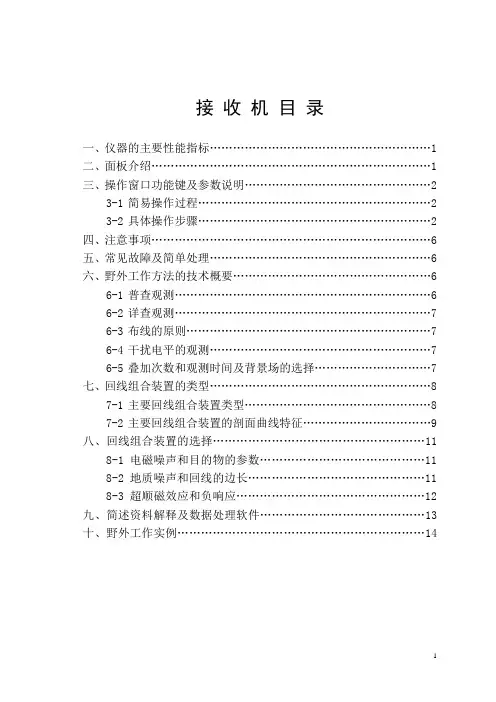

接收机目录一、仪器的主要性能指标 (1)二、面板介绍 (1)三、操作窗口功能键及参数说明 (2)3-1简易操作过程 (2)3-2具体操作步骤 (2)四、注意事项 (6)五、常见故障及简单处理 (6)六、野外工作方法的技术概要 (6)6-1普查观测 (6)6-2详查观测 (7)6-3布线的原则 (7)6-4干扰电平的观测 (7)6-5叠加次数和观测时间及背景场的选择 (7)七、回线组合装置的类型 (8)7-1主要回线组合装置类型 (8)7-2主要回线组合装置的剖面曲线特征 (9)八、回线组合装置的选择 (11)8-1电磁噪声和目的物的参数 (11)8-2地质噪声和回线的边长 (11)8-3超顺磁效应和负响应 (12)九、简述资料解释及数据处理软件 (13)十、野外工作实例 (14)ATEM-II型瞬变电磁法接收机使用说明书一、主要性能指标外形尺寸：36cm*21cm*23cm重量：7kg（不含电池）采样频率：最快为5us，可选动态范围： 156dB叠加次数： 1-9999任选带宽：直流到30kHz同步方式：GPS同步、导线同步同步精度：优于500纳秒二、面板介绍接收机面板如下图所示:指示灯(1)320*240 VGA液晶显示器；(2)5*4键盘；(3)欠压指示二极管：显示当前内部电池是否欠压；(4)电源开关：即总电源开关，打开开关，则接收机开始工作；(5)外同步开关：用于选择GPS同步或者导线同步，开关打开为导线同步，否则为GPS同步；选择GPS同步时，必须打开GPS电源开关。

(6)GPS天线：当用GPS同步时，需要外接的GPS天线插孔；(7)串口：传输数据。

所有野外工作结束后，需要将野外的数据上传进行处理。

(8)输入：为外部输入信号的插孔；(9)外同步：采用导线同步时，同步信号的输入插孔；(10)充电：对电池进行充电的插孔；三、操作窗口、功能键及参数说明3-1简易操作过程：在主界面菜单下按F1：设置初始化参数→按F3GPS同步，时间设置→F2采集→F4绘图→F5退出(采用线同步时，F3GPS这步，可以省略)。

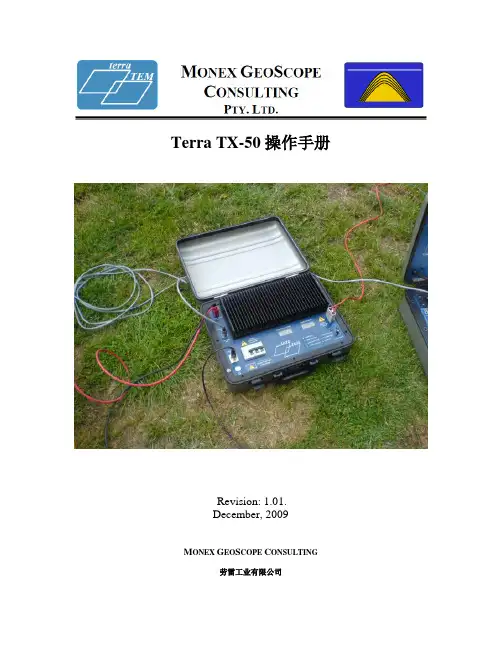

Terra TX-50 操作手册Revision: 1.01.December, 2009M ONEX G EO S COPE C ONSULTING劳雷工业有限公司注意事项 (3)1.0 开箱清点 (3)2.0 发射机硬件描述 (4)3.0 LED 指示灯状态： (6)4.0 阻尼 (7)5.0 同步 (7)5.1 电缆同步 (7)5.2 GPS同步 (8)注意事项仪器输入保护：使用TX-50，当发射线框和接收线框靠的近时，在接收线框能够产生巨大的高压，此感应电压有可能超过500V，而导致接收机的损坏，操作员要考虑使发射线框和接收线框有一定的间距。

建议使用中心探头TRC，以保护仪器输入不被损坏。

其他的中心回线也可以使用，只要操作员确认，感应电压小于40V. Terratem 的输入端最大接受电压为40V.1.0 开箱清点基本配置：您的配置可能由于选项不同而不同，但基本配置如下：包括：1.TerraTX50 主发射机 1 台2.TerraTX50 电池箱 1 个3. 电池充电器 1个4. 同步电缆 1根 5米5. 用户手册电子版6. 线框电池箱（选项，单独购买）7. 线框电池箱双充电器（选项，单独购买）注意：发射线不提供，电池也需要用户自己配备。

TX-50 发射机-∙必须是经过培训的人员∙必须保证发射线连接牢固。

∙不可以操作在雨天或潮湿的环境∙不应当在电池电压低于11V时使用∙在发射机工作时，不允许在散热片上覆盖任何东西当TX-50工作时，不允许触摸发射接线头。

发射线和接收线不允许使用同一回线（单线圈发射接收同一回线，分离的中心多匝或中心探头是经常使用的，分离的接收线框必须与TX线框有一定的间距）2.0 发射机硬件描述TerraTX-50 发射机设计操作简单开启上盖，可以看到所有的控制和指示1.发射机控制电源开关2.发射线框主电源输入（红色插头）3.显示区域-电源电压和电流等4.电路空气开关5.阻尼开关6.LED 发光二级管指示TX 状态和错误信息7.外部同步电缆输入8.TX 发射线框输入（灰色插头）1.控制电源开关按下此开关，控制电路加电，显示主电源电压，LED发光二级管闪动，电路自检，正常情况下，约45秒后，LED熄灭。

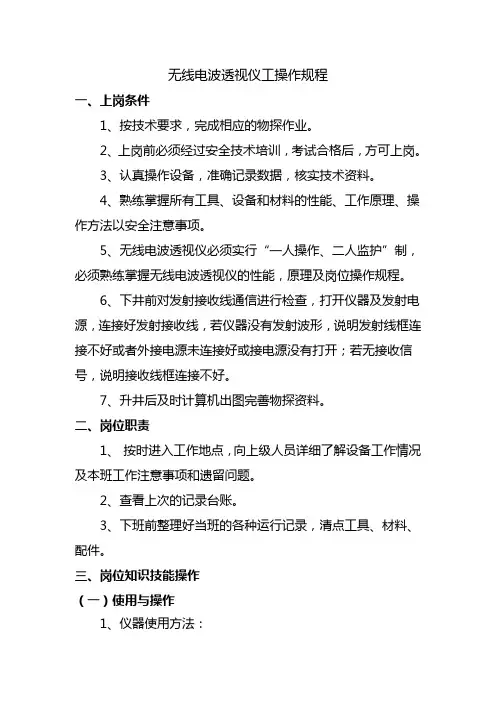

无线电波透视仪工操作规程一、上岗条件1、按技术要求，完成相应的物探作业。

2、上岗前必须经过安全技术培训，考试合格后，方可上岗。

3、认真操作设备，准确记录数据，核实技术资料。

4、熟练掌握所有工具、设备和材料的性能、工作原理、操作方法以安全注意事项。

5、无线电波透视仪必须实行“一人操作、二人监护”制，必须熟练掌握无线电波透视仪的性能，原理及岗位操作规程。

6、下井前对发射接收线通信进行检查，打开仪器及发射电源，连接好发射接收线，若仪器没有发射波形，说明发射线框连接不好或者外接电源未连接好或接电源没有打开；若无接收信号，说明接收线框连接不好。

7、升井后及时计算机出图完善物探资料。

二、岗位职责1、按时进入工作地点，向上级人员详细了解设备工作情况及本班工作注意事项和遗留问题。

2、查看上次的记录台账。

3、下班前整理好当班的各种运行记录，清点工具、材料、配件。

三、岗位知识技能操作（一）使用与操作1、仪器使用方法：根据仪器的各种环境不同，工作方法分为两部分：井下探测部分、地面（室内）处理及解释部分。

2、井下探测部分①明确勘探目的，对勘探场地地质、水文等条件进行了解。

②设计合适的测网③选取合适仪器参数（线框边长、匝数、发射电流、延迟时间、发射频率、叠加次数等）④实地勘探，避免各种干扰⑤通过采集曲线判断数据质量⑥保存数据3、地面（室内处理接受部分）①通过USB连接线传输数据到U盘，再保存到PC上②进行相关格式转换，转换成数据格式文件③数据进行处理、电阻率及深度计算④结合地质资料，将处理解释结果编制成报告4、使用与操作仪器面板上的接插件；充电接口为6芯；发射电源为3芯；发射天线接口为4芯，接受天线为2芯。

5、开关机瞬变电磁仪采用单键触摸式开关电路，按键一次开机，再按一次关机。

6、键盘操作瞬变电磁仪有16个密封键，当屏幕上显示菜单供操作者选择项目，或者等待操作者输入参数时，键令按下排字解释；当屏幕上显示曲线波形时，键令按上排字理解。

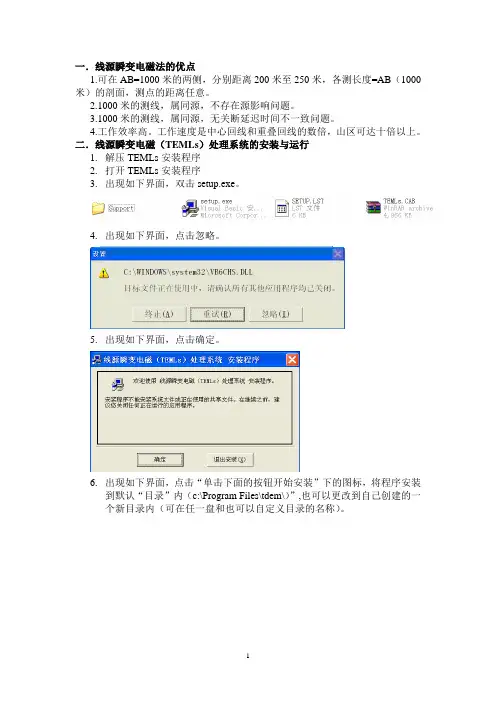

一．线源瞬变电磁法的优点1.可在AB=1000米的两侧，分别距离200米至250米，各测长度=AB（1000米）的剖面，测点的距离任意。

2.1000米的测线，属同源，不存在源影响问题。

3.1000米的测线，属同源，无关断延迟时间不一致问题。

4.工作效率高。

工作速度是中心回线和重叠回线的数倍，山区可达十倍以上。

二．线源瞬变电磁（TEMLs）处理系统的安装与运行1.解压TEMLs安装程序2.打开TEMLs安装程序3.出现如下界面，双击setup.exe。

4.出现如下界面，点击忽略。

5.出现如下界面，点击确定。

6.出现如下界面，点击“单击下面的按钮开始安装”下的图标，将程序安装到默认“目录”内（c:\Program Files\tdem\）”,也可以更改到自己创建的一个新目录内（可在任一盘和也可以自定义目录的名称）。

7.继续（开始安装）8.忽略（继续安装）9.是（继续安装）10.确定，安装成功，并退出安装。

三．线源瞬变电磁（TEMLs）处理系统的运行1. 打开线源瞬变电磁（TEMLs）处理系统的所在文件夹（如tdem）。

2. 数据处理1）数据转换和重复观测数据的合并a.双击jh8(指GDP-32II的raw文件是8通道的数据)。

b.在提示符的后面输入待处理文件的全名（含扩展名）,回车。

c.在光标处输入“1”(此处的1,是指采集数据只打开1个通道进行测量)，回车。

d.输入生成的.dat文件名，最好是与.raw文件名相同，但要将扩展名raw改写成dat，回车。

即，生成.dat文件。

2）数据滤波a.双击“TEMLs处理系统”。

b.点击如下界面中的“TEM L s”,出现“TEM处理系统”界面。

c.点击“滤波编辑”，出现新界面d.点击“文件”，“读文件”，选择待处理的.dat文件，打开，确定，是。

e.点击X坐标，对数坐标，标注测道。

f.点击Y坐标，对数坐标，出现限定电压极小值时，一般使用默认值“确定”即可。

g.显示单条曲线或显示全部曲线，通常用显示全部曲线。

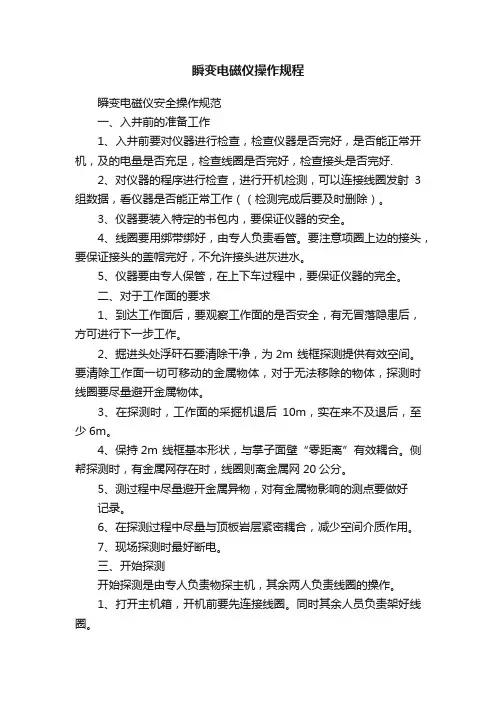

瞬变电磁仪操作规程瞬变电磁仪安全操作规范一、入井前的准备工作1、入井前要对仪器进行检查，检查仪器是否完好，是否能正常开机，及的电量是否充足，检查线圈是否完好，检查接头是否完好.2、对仪器的程序进行检查，进行开机检测，可以连接线圈发射3组数据，看仪器是否能正常工作（（检测完成后要及时删除）。

3、仪器要装入特定的书包内，要保证仪器的安全。

4、线圈要用绑带绑好，由专人负责看管。

要注意项圈上边的接头，要保证接头的盖帽完好，不允许接头进灰进水。

5、仪器要由专人保管，在上下车过程中，要保证仪器的完全。

二、对于工作面的要求1、到达工作面后，要观察工作面的是否安全，有无冒落隐患后，方可进行下一步工作。

2、掘进头处浮矸石要清除干净，为2m 线框探测提供有效空间。

要清除工作面一切可移动的金属物体，对于无法移除的物体，探测时线圈要尽量避开金属物体。

3、在探测时，工作面的采掘机退后10m，实在来不及退后，至少6m。

4、保持2m 线框基本形状，与掌子面壁“零距离”有效耦合。

侧帮探测时，有金属网存在时，线圈则离金属网20公分。

5、测过程中尽量避开金属异物，对有金属物影响的测点要做好记录。

6、在探测过程中尽量与顶板岩层紧密耦合，减少空间介质作用。

7、现场探测时最好断电。

三、开始探测开始探测是由专人负责物探主机，其余两人负责线圈的操作。

1、打开主机箱，开机前要先连接线圈。

同时其余人员负责架好线圈。

2、开机后要先置参，然后设置选项3、设置完成后开始探测；探测要按顺时针的方向逐点进行探测，每一测点可以测取七个方向，即顶板45 度方向、顶板30度方向、顶板15度方向、顺层0度方向、底板45 度方向、底板30度方向、底板15度方向。

测取一点换至下一点，依次测量，保证记录的连续性。

中间不要任意调换探测方向或次序，即不要1 号测点是顶板、顺层和底板测量，到2 号测点时变为底板、顺层和顶板测量，不利于室内数据处理；操作流程：发射→保存→新建文件夹→选择新建文件夹→确定。

采集数据操作步骤1.1 启动程序点击桌面程序图标，进入程序操作界面1.2 参数设置启动桌面上的“瞬变采集”野外数据采集处理程序或单击“开始”→“程序”→“CUGTEM” →“瞬变采集”菜单项启动，进入采集程序。

1.2.1 工作信息设置启动野外数据采集处理程序则可见图1.1所示的对话框。

图1.1工作信息设置对话框【操作员】：输入仪器操作员姓名【工区名称】：施工工区名称【当前线号】：当前测线的编号，设为阿拉伯数字【测点间距】：测量点的间距【当前点号】：当前测线第一个点的点号，设为整数（注意不能用零号）【每次递增或递减】：测点点号一次增加或减少数目，一般设为2个点，如果需要加密就人为修改点号。

请认真设置好其中的内容特别是“工作目录”，它是用来存贮野外采集数据的场所，为了便于记忆，建议用测试工区名来命名。

测点间距是根据实际情况确定，如果是工区的普查，间距可以适当设置大一点，若是对工区的详细勘查，间距就要小一些，测点密集一些对后期的解释更有利。

在本软件中，测点号最好为整数（不能设为零），且用它乘以点距就为测点的x坐标。

另外，请注意设置好剖面上测点的递增或递减（负）顺序，这样可提高野外的工作效率。

设置好后按“确定”退出。

1.2.2 仪器工作参数设置单击“参数设置” “仪器设置”，就会弹出图4.3所示的对话框 保持不变按实际选取一般取15、30不变一般取：10一般取100以下地面：4 煤矿：16：线圈边长n ：匝数l ：线圈边长L ：回线边长2L=n*l图1.2工作参数设置对话框【选用装置类型】：根据实际勘查需要来选用中心回线或重叠回线。

【发射回线边长（m ）】： 必须等效为单匝线圈时的回线边长。

如 1匝25*25的回线，输入25; 若为2匝10*10回线，则应输入14.14（10*10*2 ) ;【叠加次数】：一次观测时正反供电的周期数。

为提高信噪比，野外数据采集往往要多次叠加，软件从两个方面来实现：每次观测的周期数×２×在每个测点上观测的总数。

MonashGeoScope Terra TEM操作手册修订版3.02006.8目录1.1 控制机...................................................................................................... 错误!未定义书签。

1.2 电池组...................................................................................................... 错误!未定义书签。

1.3 充电器...................................................................................................... 错误!未定义书签。

1.4 连接线...................................................................................................... 错误!未定义书签。

1.5 USB数据快速转存器............................................................................ 错误!未定义书签。

1.6 搬运箱...................................................................................................... 错误!未定义书签。

1.7 手册.......................................................................................................... 错误!未定义书签。

瞬变电磁操作规程一、一般规定第1条瞬变电磁仪操作人员必须经过专门技术培训，了解仪器的工作原理和性能，熟悉操作，并能独立进行资料分析。

第2条明确瞬变电磁探测的地质任务和探测目的，在考虑勘查工作需要的前提下，首先要分析勘查目标与围岩之间是否存在明显的电性差异。

第3条进行瞬变电磁探测前，必须编制探测施工方案及施工计划、安全技术措施等，并由矿方审核，组织地质、调度、机电、通风等有关部门协同工作，为瞬变电磁探测创造必要的工作环境。

第4条探测结果的使用必须遵守《煤矿安全规程》、《煤矿防治水规定》等相关规定。

第5条凡属下列情况之一者，结果只做参考：1、外来电磁噪声干扰较为严重，使用现有仪器及观测方法的效果受影响的区域；2、探测目标与围岩之间的电性差异较小，或探测目标物的相对规模较小，埋深较大，不能肯定是否能测出目标物异常响应的地区。

第6条观测系统布置原则：1、探测剖面应垂直于异常走向；2、测线长度要超出所探查的异常范围，坚持“从无到有，再到无”的原则；3、测点间距、探测方向和观测精度要求应能清晰完整的反映异常细节。

二、入井前准备工作1.入井前要对仪器进行检查，检查仪器是否完好，是否能正常开机，电量是否充足，检查线圈是否完好，检查接头是否完好。

2.对仪器的程序进行检查，进行开机检测，连接线圈，采集几组数据，确定仪器正常工作。

（检查完成后清空数据）3.仪器要装入专用背包，专人看管，入井途中保障仪器的安全。

4.线圈要盘好装入专用背包，专人负责看管，注意保护线圈接头，不能进灰、进水，保证线圈完好。

5.准备好记录本、皮尺、笔、喷漆等工具，以便井下施工做好编录。

三、井下操作井下工作的基本任务是按照设计及规范要求，保证安全施工，获取准确第一手资料。

1.严格按照施工设计进行测点布置，每个测站及线框布设时，应校对测量桩号是否正确。

2.线框要撑开成正方形并垂直于探测方向。

3.探测时线框的布置尽量与探测方向上介质达到最佳耦合程度。

瞬变电磁仪安全操作及保养规程1. 概述瞬变电磁仪是一种用于产生高功率瞬变电磁场的仪器，广泛应用于物理、化学、生物、医学等领域中。

本文将介绍瞬变电磁仪的安全操作规程及保养规程，以确保操作人员及设备的安全，并延长设备寿命。

2. 安全操作规程2.1. 培训在操作瞬变电磁仪之前，必须接受相关培训，并熟悉设备的技术特性、安全操作规程及紧急处理程序。

未经培训的人员禁止擅自操作或处理设备。

2.2. 电源瞬变电磁仪的电源必须符合设备要求，并需要接地。

在使用设备之前，必须检查电源线是否完好无损，电压是否稳定，电源接地是否良好。

2.3. 防护操作人员必须穿戴符合规定的防护装备。

这包括专门的手套、眼镜、耳塞和工作服等。

在操作设备时，必须坚持正确的安全操作规程，并遵守所有与设备相关的安全规定。

2.4. 操作在操作设备时，必须按照设备操作手册的规定进行。

不得超负荷运行设备或进行无关操作。

必须遵守设备的维护保养规定，并充分了解设备的异常行为及其安全后果。

2.5. 紧急处理一旦发生设备故障或人员伤害，必须立即按照应急处理程序执行，并通知设备操作人员或紧急救援人员。

在进行设备检查或修复之前，必须彻底排除故障，并确保设备安全运行。

3. 保养规程3.1. 清洁定期对设备进行清洁，包括表面和内部的清洗、排灰和除尘。

需要使用符合规定的清洗剂、细毛刷及吸尘器等清洁工具，并避免使用过湿的清洁布或带有溶剂的物品。

3.2. 润滑根据设备操作手册的要求，定期对设备进行润滑或更换润滑油。

只能使用指定的润滑油及润滑剂，避免使用过期或不合适的润滑油或润滑剂。

3.3. 保养记录定期对设备进行检查并维护记录。

记录应包括设备的运行状态、检查和维护结果、更换零配件或润滑油的时间以及其他相关信息。

保养记录应存档并便于查阅。

4. 总结安全操作及保养规程是确保瞬变电磁仪安全运行的关键因素，可以有效保护设备及操作人员的安全。

为了保持设备的良好状态和寿命，我们需要坚持定期的保养和维护工作，并定期更新规程以符合新的安全标准。

放射源强度与距离的关系：放射源强度与距离的平方成反比。

X=A.r/R2A：点状源的放射性活度；R：与源的距离；r：照射量率常数注:Ra-226(t=1608年)r=0.825伦.米2/小时.居里Cs-137(t=29.9年)r=0.33伦.米2/小时.居里Co-60(t=5.23年)r=1.32伦.米2/小时.居里**注意事项**：TERRA-P型个人剂量报警仪属于精密仪器，请注意保护，以下建议将有利于仪器的维护和延长使用寿命。

1．存放及使用过程中应尽量保持干燥，过大的湿度将会造成仪器损坏。

2．不要跌落、敲击或剧烈振动，否则将导致探测器损坏。

3．如长时间不使用，请将电池取出。

4．如仪器不能正常工作，请送到指定授权服务点维修。

本公司保留产品性能提升或修改本使用手册而不事先通知用户的权利。

111安全操作规范请仔细阅读使用手册，不按照手册操作可能导致仪器无法正常工作。

1.只能使用符合标准的附件。

2.请使用与原装电池对应型号的电池。

3.未经认可的任何改装都有可能造成仪器损坏。

如果您在工作中怀疑仪器可能出现故障，请关闭仪器迅速撤出危险场所，并尽快与厂家联系。

10其他:1Sv 相当于1Gy;1克镭=0.97Ci ≈1Ci 氡单位:1Bq/L=0.27em=0.27×10-l0Ci/L 放射性同位素衰变值的计算：A=A 0e-λtλ=ln2/T 1/2T 1/2为半衰期A o 己知源强度A 是经过时间t 后的强度根据放射性衰变计算表计算放射性屏蔽：不同物质的减少一半和减少到1/10值放射源铅铁混凝土减半1/10减1/10减半1/10铯-1370.65 2.2 1.6 5.4 4.916.3铱-1920.55 1.9 1.3 4.3 4.314.0钴-60 1.10 4.0 2.0 6.7 6.320.39注:以上依据《GB18871-2002电离辐射防护与辐射源安全基本标准》的规定。

单位换算知识：剂量当量率：1µSv/h=100µR/h 1nCkg -1/h=4µR/h 吸收剂量：1Gy=103mGy=106µGy 1Gy=100rad 100µrad=1µGy 剂量当量:1Sv=103mSv=106µSv 1Sv=100rem 100µrem=1µSv21、开机：按“MODE ”键一秒钟，仪器开机并自动进入剂量率测量模式。
