煤矿瞬变电磁仪操作方法
煤矿瞬变电磁仪是一种用于探测地下矿层、矿体以及地下水位的仪器。
以下是煤矿瞬变电磁仪的操作方法：
1. 准备工作：将瞬变电磁仪放置在稳定的地面上，保证设备平稳。
2. 连接电源：将瞬变电磁仪的电源线插入电源插座，并确保电源供应充足。
3. 连接传感器：将瞬变电磁仪的传感器插入传感器接口，确保插头与接口紧密连接。
4. 开机操作：按下瞬变电磁仪上的电源开关，打开仪器电源。
5. 选择工作模式：使用瞬变电磁仪上的模式选择按钮，选择适合的工作模式。
煤矿瞬变电磁仪通常有多种测量模式可供选择，可以根据具体需求进行调整。
6. 参数设置：通过菜单或调节按钮设置瞬变电磁仪的工作参数，如测量时间、频率范围等。
7. 进行测量：将瞬变电磁仪传感器置于需要测量的地方，确保传感器与地面接触良好。
根据仪器显示的指示，进行测量。
8. 数据采集：瞬变电磁仪会将测量结果以数字形式显示在屏幕上，可通过仪器的数据采集功能将数据保存到存储设备中。
9. 分析数据：将采集到的数据传输到计算机或其他设备，进行数据分析、处理和解读。
10. 结束操作：测量结束后，按下电源开关，关闭瞬变电磁仪电源。
将传感器拔出，收起设备。
需要注意的是，在进行煤矿瞬变电磁仪的操作时，要遵循仪器的使用手册和操作规程，确保安全操作，防止仪器损坏。
矿用瞬变电磁仪仪器操作步骤开机----菜单----按1置参----输入侧线号01-----输入-----测点号-----输入-----发送频率（0-125HZ、1-75HZ、2-25HZ、3-8.3HZ）---输入---叠加次数（0064）-----发送边数（1.5*1.5）------发送匝数（6）--------接收边长（1.5*1.5）----接收边长匝数（12）------抑制参数（3）----发送电压（6V）----日期。
按菜单---2检测----校零----测电流（观察电流是否小于2，如果电流过大、过小应检查发射电圈是否短路，观察脉冲波形是否平常，关断时间是否正常（小于1.0以内））按菜单---选项----1、测点号自动加一2、数据自动储存3、千倍开按相应键改变选择4、定点数制5、手动采样--------自测增益-----采样------矿用瞬变电磁仪软件分析流程打开软件-------数据传输---------文件转换（找到图打开）------不分析----确认计算（晚期）------（1--14）测点------找转换后的HP ------数据---转换—b=b*90----确认-----另存（时深转换后的数据HP）---（时深…HP）打开------网格-----数据----网格化数据----------（……………………………………..网格线索几何学Min Max 间距道距X方向 1 15Y方向-80 0--------地图-------等值线图----------新建等值线图---------双击------常规-----填充等值线、平滑……..颜色比例（高）----------应用-----------等级---------填充----------前景色（双击）颜色谱（选蓝色（低阻））----依次选浅颜色-------属性---（常规制度比例-------主间距网格线---线条）文件------输出（结果图1 ：*emf ）-----------保存结果图1（可保存各种格式）。
目录一、瞬变电磁仪的介绍................................................................................................................... - 4 -1.1瞬变电磁法的概念 (4)1.2瞬变电磁仪的特点 (4)1.3瞬变电磁仪的主要应用 (5)1.4CUGTEM-8瞬变电磁仪的主要性能指标 (6)二、瞬变电磁仪CUGTEM-8的组成................................................................................................. - 7 -2.1发送机 (8)2.1.1 发送机的工作原理......................................................................................................... - 8 -2.1.2 发送机电路组成............................................................................................................. - 8 -2.1.3 发送机面键控制功能..................................................................................................... - 8 -2.2接收机 (9)2.2.1 接收机工作原理............................................................................................................. - 9 -2.2.2 接收机的电路组成......................................................................................................... - 9 -2.2.3 接收机面键功能............................................................................................................. - 9 -2.2.4 电池箱........................................................................................................................... - 10 -2.3相关配件 (10)2.3.1 航插转USB数据线、U盘............................................................................................ - 10 -2.3.2 电缆................................................................................................................................ - 11 -三、仪器软件的介绍及野外施工的操作步骤 ............................................................................. - 13 -3.1仪器软件的介绍 (13)四、仪器的数据采集..................................................................................................................... - 15 -4.1仪器的连接 (15)4.1.1 仪器的准备................................................................................................................... - 15 -4.1.2 工区基本资料的准备................................................................................................... - 15 -4.1.3仪器的摆放.................................................................................................................... - 15 -4.2参数设置 (15)4.2.1 工作信息设置............................................................................................................... - 15 -4.2.3通讯检查........................................................................................................................ - 17 -4.2.4匹配电阻的选择............................................................................................................ - 17 -4.2.5 野外数据采集............................................................................................................... - 18 -4.3数据采集过程中注意事项 (18)五、数据的处理及判别................................................................................................................. - 20 -5.1野外施工数据质量简单判别及数据处理准备工作 (20)5.2输入采集的数据 (21)5.3进行数据预处理 (21)5.3.1 数据预处理向导........................................................................................................... - 21 -5.3.2 时间道的设置............................................................................................................... - 23 -5.3.3 数据滤波处理............................................................................................................... - 24 -5.4完成解释图 (27)5.5输出多测道数据文件 (28)六、 SURFER软件的应用................................................................................................................ - 29 -6.1数据网格化 (29)6.2新建等值线图 (29)6.3填充等值线图 (30)七、仪器装备的维护及常见问题的处理 ..................................................................................... - 33 -7.1仪器维护的基本要求 (33)7.2仪器常见故障检查及处理方法 (33)附录锂离子电池专用充电器使用说明书（电池生产厂家提供） ........................................... - 34 -一、瞬变电磁仪的介绍1.1 瞬变电磁法的概念瞬变电磁法（Transient Electromagnetics Method, TEM）是以地壳中岩（矿）石的导电性与导磁性差异为主要物质基础，根据电磁感应原理，利用不接地回线或接地线源向地下发送一次脉冲磁场，在一次脉冲磁场的间隙期间，利用线圈或接地电极观测二次涡流场，并研究该场的空间与时间分布规律, 来寻找地下矿产资源或解决其它地质问题的一支时间域电磁法。

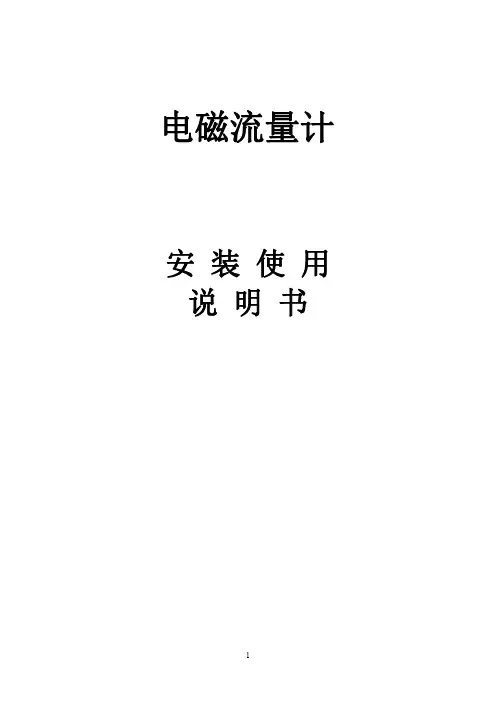

电磁流量计安装使用说明书一、产品特点、用途和适用范围1.1特点电磁流量计，具有以下特点：●不受流体密度、粘度、温度、压力和电率变化的影响，线性测量原理能实现高精确度测量；●测量管内无阻流件，压损小，直管段要求低；●公称通径DN6-DN2000覆盖范围宽，衬里和电极有多种选择，能满足测量多种导电流体的要求；●转换器采用可编程频率低频矩形波励磁，提高了流量测量的稳定性，功率损耗小；●转换器采用16位嵌入式微处理器，全数字处理，运算速度快，抗干扰能力强，测量可靠，精确度高，流量测量范围度可达1500：1；●高清晰度背光LCD显示，全汉字菜单操作，使用方便，操作简单，易学易懂；●具有RS485或RS232O数字通讯信号输出；●具有电导率测量功能，可以判别传感器是否空管，具有自检与自诊断功能；●采用SMD器件和表面安装（SMT）技术，电路可靠性高；●可用于相应的防爆场合。
1．2主要用途电磁流量计，可用来测量封闭管道中导电流体的体积流量。
广泛应用于石油化工、钢铁冶金、给水排水、水利灌溉、水处理、环保污水测控、造纸、医药、食品等工农业生产工艺过程中的流量测量和控制。
1．3使用环境条件环境温度：传感器-25℃～+60℃转换器-10℃～+60℃相对温度：5%-95%1．4工作条件流体最高温度：一体型70℃分离型：聚四氟乙烯衬里150℃氯丁橡胶衬里80℃聚氨酯橡胶衬里70℃流体电导率：≥5uS/cm二、工作原理2．1数学物理模型电磁流量计的工作原理基于法拉第电磁感应法律。
当一个导体在磁场场内运动时，在与磁场方向、运动方向相互垂直方向的导体两端，会产生感应电动势。
电动势的大小与导体运动速度和磁场的磁感应强度大小成正比。
如图一，当导电流体以平均流速V（m/s）通过装有一对测量电极的一根内径为D（m）的绝缘导管内流动时，该管道处于一个均匀的磁感应强度为B（T）的磁场中，那么在一对电极上就会产生感应电动势E（V），它的方向垂直于磁场和流体的方向。

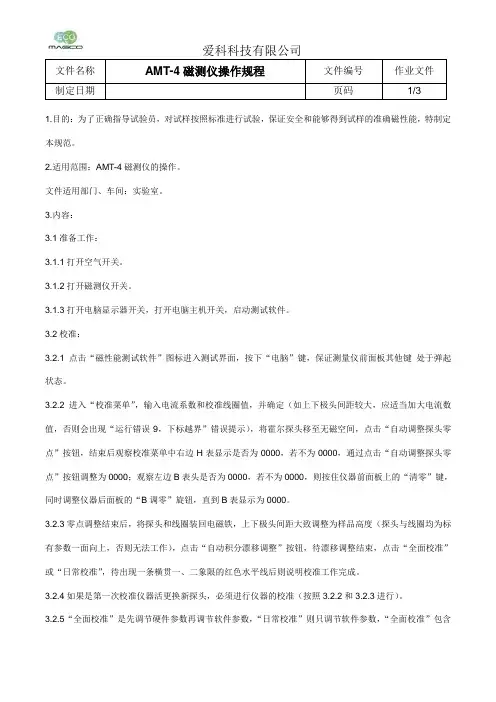

制定日期页码1/31.目的：为了正确指导试验员，对试样按照标准进行试验，保证安全和能够得到试样的准确磁性能，特制定本规范。
2.适用范围：AMT-4磁测仪的操作。
文件适用部门、车间：实验室。
3.内容：3.1准备工作：3.1.1打开空气开关。
3.1.2打开磁测仪开关。
3.1.3打开电脑显示器开关，打开电脑主机开关，启动测试软件。
3.2校准：3.2.1点击“磁性能测试软件”图标进入测试界面，按下“电脑”键，保证测量仪前面板其他键处于弹起状态。
3.2.2进入“校准菜单”，输入电流系数和校准线圈值，并确定（如上下极头间距较大，应适当加大电流数值，否则会出现“运行错误9，下标越界”错误提示），将霍尔探头移至无磁空间，点击“自动调整探头零点”按钮，结束后观察校准菜单中右边H表显示是否为0000，若不为0000，通过点击“自动调整探头零点”按钮调整为0000；观察左边B表头是否为0000，若不为0000，则按住仪器前面板上的“清零”键，同时调整仪器后面板的“B调零”旋钮，直到B表显示为0000。
3.2.3零点调整结束后，将探头和线圈装回电磁铁，上下极头间距大致调整为样品高度（探头与线圈均为标有参数一面向上，否则无法工作），点击“自动积分漂移调整”按钮，待漂移调整结束，点击“全面校准”或“日常校准”，待出现一条横贯一、二象限的红色水平线后则说明校准工作完成。
3.2.4如果是第一次校准仪器活更换新探头，必须进行仪器的校准（按照3.2.2和3.2.3进行）。
3.2.5“全面校准”是先调节硬件参数再调节软件参数，“日常校准”则只调节软件参数，“全面校准”包含制定日期页码2/3“日常校准”。
一般来说，霍尔放大系数没有发生变化，“日常校准”已可满足要求，但重新安装软件或探头、校准I放大系数发生变化时必须进行“全面校准”。
3.3样品测试：3.3.1退磁曲线的测量（钕铁硼、钐钴等稀土类样品只能测量退磁曲线）。
3.3.1.1进入输入菜单，输入样品尺寸、材料名称、材料种类、日期及样品编号等相关参数，选择合适的测量线圈（合适的线圈指的是测量线圈的面积与样品磁化方向上的截面面积较接近），根据产品性能要求和样品规格选择适当的充磁电流和退磁电流系数，点击“确认”。
电磁测量仪器操作说明书简介：本操作说明书旨在为用户提供关于电磁测量仪器的操作指导，帮助用户准确、安全地使用该仪器。
请用户在使用前仔细阅读本说明书，并按照指导进行操作。
一、仪器概述电磁测量仪器是一款用于测量和分析电流、电压、电磁场等电磁参数的专用仪器。
该仪器具有高灵敏度、高精确度等特点，广泛应用于科学研究、工程检测等领域。
二、仪器结构1. 仪器外观电磁测量仪器外观简洁美观，采用优质材料制作，具有良好的耐用性和防护性能。
详细的外观结构请参考附图。
2. 仪器部件（1）显示屏：用于显示测量结果、操作参数等信息；（2）控制按钮：包括电源开关、测量模式选择、结果保存等功能；（3）测量探头：用于获取待测物体的电磁参数。
三、使用前准备1. 检查外观及连接仔细检查仪器外观是否完好，确保连接线路无松动现象。
如发现问题，请勿使用，并联系售后服务。
2. 电源接入将电磁测量仪器的电源线连接电源插座，确保电源供应稳定。
请勿接入不稳定的电源。
3. 探头选择根据待测物体的特点选择合适的测量探头，并正确连接到仪器上。
四、基本操作步骤1. 开机及模式选择按下电源按钮，仪器将启动，并显示操作界面。
用户可以根据需要选择不同的测量模式。
2. 校准根据测量要求，进行零点校准或其他必要的校准操作。
3. 测量将测量探头放置于待测物体附近，并观察仪器显示屏上的测量结果。
确保探头与物体之间的距离适当，以获得准确的测量数值。
4. 结果保存根据需要，将测量结果保存到仪器内存或外部存储设备中，并按照要求进行命名和分类。
五、注意事项1. 安全使用请勿将电磁测量仪器暴露在高温、潮湿和腐蚀性环境中，以防止损坏仪器和危及安全。
2. 调试与维护如发现测量结果异常或其他异常情况，请联系专业维修人员进行检修和维护，切勿私自拆解或修理仪器。
3. 注意电磁辐射在使用电磁测量仪器时，应注意电磁辐射对周围设备和人体的影响。
请遵循相关的安全规范和操作指导。
六、故障排除1. 仪器无法启动或显示异常请检查电源是否接通，电源线是否连接松动。

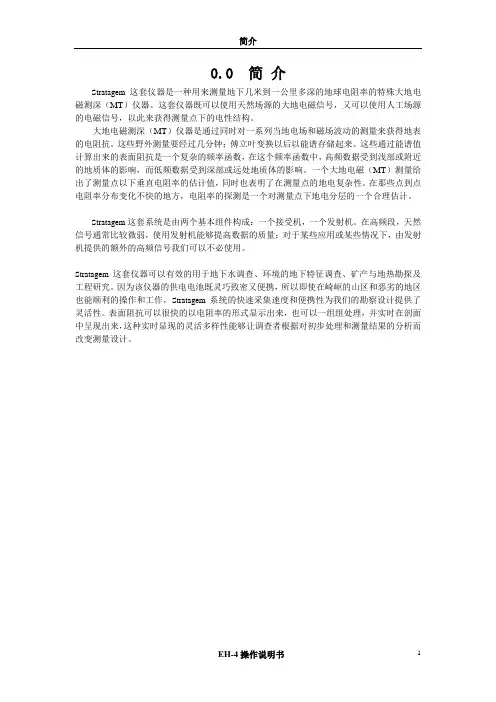

简介0.0 简介Stratagem这套仪器是一种用来测量地下几米到一公里多深的地球电阻率的特殊大地电磁测深（MT）仪器。
这套仪器既可以使用天然场源的大地电磁信号，又可以使用人工场源的电磁信号，以此来获得测量点下的电性结构。
大地电磁测深（MT）仪器是通过同时对一系列当地电场和磁场波动的测量来获得地表的电阻抗。
这些野外测量要经过几分钟；傅立叶变换以后以能谱存储起来。
这些通过能谱值计算出来的表面阻抗是一个复杂的频率函数，在这个频率函数中，高频数据受到浅部或附近的地质体的影响，而低频数据受到深部或远处地质体的影响。
一个大地电磁（MT）测量给出了测量点以下垂直电阻率的估计值，同时也表明了在测量点的地电复杂性。
在那些点到点电阻率分布变化不快的地方，电阻率的探测是一个对测量点下地电分层的一个合理估计。
Stratagem这套系统是由两个基本组件构成：一个接受机，一个发射机。
在高频段，天然信号通常比较微弱，使用发射机能够提高数据的质量；对于某些应用或某些情况下，由发射机提供的额外的高频信号我们可以不必使用。
Stratagem这套仪器可以有效的用于地下水调查、环境的地下特征调查、矿产与地热勘探及工程研究。
因为该仪器的供电电池既灵巧致密又便携，所以即使在崎岖的山区和恶劣的地区也能顺利的操作和工作，Stratagem系统的快速采集速度和便携性为我们的勘察设计提供了灵活性。
表面阻抗可以很快的以电阻率的形式显示出来，也可以一组组处理，并实时在剖面中呈现出来，这种实时显现的灵活多样性能够让调查者根据对初步处理和测量结果的分析而改变测量设计。
1．0系统配件以下说明的是Stratagem的各个组件。
该系统配置的标准接收机设计的采集频宽为100KHz到11.7Hz。
可选的接收机组件和标准的接收机一块使用它的采集频率可以从1000Hz 扩展到0.1Hz。
标准配件及它们的连接见图一和图二。
标准接收机配件4 不锈钢电极1 系统地电极与接地电缆4 带有26米电缆的缓冲电极1 前置放大器2 磁探头（型号BF6）2 磁探头连接线1 EH4主机1 IBM键盘1 主机控制电缆1 主机电源线1 操作说明书1 深循环12伏可充电电池（不包括在电解组件）可选接受机组件4 非极化电极（铜-硫酸铜）4 100米电极线2 磁探头（BF10）2 磁探头连接线发射机组件（400A㎡）2 发射天线组合1 中心扣环1 发射机1 发射机电源线和接地电极1 发射控制器和电缆1 发射机存储包1深循环12伏可充电电池(NOT included with lease-pool units)发射机组件（5000安系统）2 发射天线组合1 循环回路天线组件4 带拉杆的夹板回路天线组件7 高标准的金属电极8 发射机1发射机电源线和接地电极1发射控制器电缆组1深循环12伏可充电电池(NOT included with lease-pool units)可选有用配件罗盘（秀珍经纬仪可以定方向，校准磁探头水平）水平仪（如没有袖珍经纬仪可用的情况下可以用用来校准磁探头水平）测量尺（至少30米长）水容器（装水用来湿润非极化电极）铲子和挖壕工具（用来埋磁传感器和非极化电极）小铁锤或地质锤（使钢电极插入坚硬的土里）万用表（用来检查电池，测量电阻，检查接触电阻和电路接通）彩旗和塑料锥（用来标主测点）对讲机及充电器（用于发射机与接收机两地之间的人员通讯）外部的框架背包（用于携带主机）野外的笔记本或文件夹（用于野外记录和热敏打印机的输出）12伏电池充电器系统备份：时间序列文件因太大而不能存储在高密度软盘上，一般情况一天中生成的数据大概在50到100M之间。

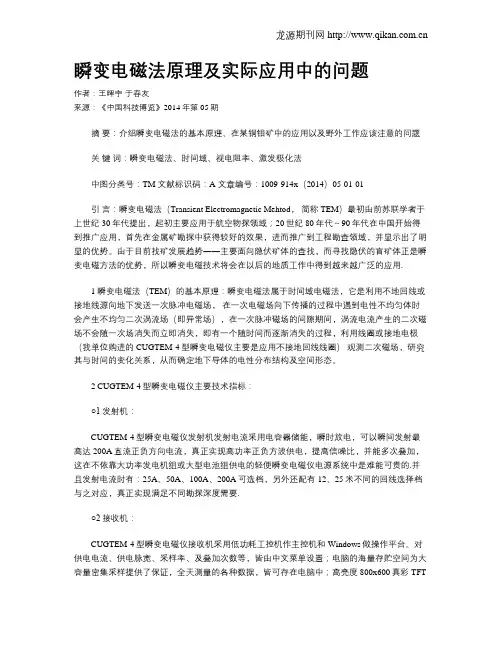

瞬变电磁法原理及实际应用中的问题作者：王晖宇于春友来源：《中国科技博览》2014年第05期摘要：介绍瞬变电磁法的基本原理、在某铜钼矿中的应用以及野外工作应该注意的问题关键词：瞬变电磁法、时间域、视电阻率、激发极化法中图分类号：TM 文献标识码：A 文章编号：1009-914x（2014）05-01-01引言：瞬变电磁法（Transient Electromagnetic Mehtod，简称TEM）最初由前苏联学者于上世纪30年代提出，起初主要应用于航空物探领域；20世纪80年代～90年代在中国开始得到推广应用，首先在金属矿勘探中获得较好的效果，进而推广到工程勘查领域，并显示出了明显的优势。
由于目前找矿发展趋势――主要面向隐伏矿体的查找，而寻找隐伏的盲矿体正是瞬变电磁方法的优势，所以瞬变电磁技术将会在以后的地质工作中得到越来越广泛的应用.1 瞬变电磁法（TEM）的基本原理：瞬变电磁法属于时间域电磁法，它是利用不地回线或接地线源向地下发送一次脉冲电磁场，在一次电磁场向下传播的过程中遇到电性不均匀体时会产生不均匀二次涡流场（即异常场），在一次脉冲磁场的间隙期间，涡流电流产生的二次磁场不会随一次场消失而立即消失，即有一个随时间而逐渐消失的过程，利用线圈或接地电极（我单位购进的CUGTEM-4型瞬变电磁仪主要是应用不接地回线线圈）观测二次磁场，研究其与时间的变化关系，从而确定地下导体的电性分布结构及空间形态。
2 CUGTEM-4型瞬变电磁仪主要技术指标：○1发射机：CUGTEM-4型瞬变电磁仪发射机发射电流采用电容器储能，瞬时放电，可以瞬间发射最高达200A直流正负方向电流，真正实现高功率正负方波供电，提高信噪比，并能多次叠加，这在不依靠大功率发电机组或大型电池组供电的轻便瞬变电磁仪电源系统中是难能可贵的.并且发射电流时有：25A、50A、100A、200A可选档，另外还配有12、25米不同的回线选择档与之对应，真正实现满足不同勘探深度需要.○2接收机：CUGTEM-4型瞬变电磁仪接收机采用低功耗工控机作主控机和Windows做操作平台。
CUGTEM-4型瞬变电磁仪 使用说明书二○○八年三月二十九日目录1瞬变电磁仪的介绍1.1瞬变电磁法的概念1.2瞬变电磁仪的特点1.3瞬变电磁仪的主要应用1.4CUGTEM—4瞬变电磁仪的主要性能指标2、瞬变电磁仪CUGTEM—4的组成2.1发送机部分2.1.1发送机原理2.1.2发送机电路组成2.1.3发送机面键控制功能2.2接收机部分2.2.1接收机原理2.2.2接收机电路组成2.2.3接收机面键控制功能2.3放大器部分2.3.1放大器原理2.3.2放大器电路组成2.3.3放大器面键控制功能2.4供电电源2.4.1发送机电源箱2.4.2接收机电源箱2.5相关配件2.5.1直流稳压充电器2.5.1.1PS605D型充电器的额定工作条件 2.5.1.2PS605D型充电器稳压工作状态2.5.1.3PS605D型充电器恒流工作状态2.5.1.4PS605D型充电器面板特征2.5.1.5PS605D型充电器使用说明2.5.2充电器AC/DC2.5.3电缆3仪器软件的介绍4.仪器的数据采集4.1仪器的连接4.1.1仪器的准备4.1.2工区基本资料的准备4.1.3仪器的摆放4.2仪器参数设置4.2.1工作信息设置4.2.2仪器工作参数的设置4.2.3通信检查4.2.4匹配电阻的选择4.2.5半自动校准4.2.6数据采集4.3数据采集过程中注意事项5数据处理5.1输入采集的数据5.2进行数据预处理5.2.1数据预处理向导5.2.2时间道设置5.2.3数据滤波处理5.3完成解释成果图5.4输出多测道数据文件6.Surfer软件的应用6.1数据网格化6.2新建等值线图6.3填充等值线图7应用实例8仪器装备的维护及常见问题的处理 8.1仪器维护的基本要求8.2常见问题的处理附录 电池箱的充电1、瞬变电磁仪的介绍1.1瞬变电磁法的概念瞬变电磁法（Transient Electromagnetics Method, TEM）是以地壳中岩（矿）石的导电性与导磁性差异为主要物质基础，根据电磁感应原理，利用不接地回线或接地线源向地下发送一次脉冲磁场，在一次脉冲磁场的间隙期间，利用线圈或接地电极观测二次涡流场，并研究该场的空间与时间分布规律, 来寻找地下矿产资源或解决其它地质问题的一支时间域电磁法。
采集数据操作步骤1.1 启动程序点击桌面程序图标，进入程序操作界面1.2 参数设置启动桌面上的“瞬变采集”野外数据采集处理程序或单击“开始”→“程序”→“CUGTEM” →“瞬变采集”菜单项启动，进入采集程序。
1.2.1 工作信息设置启动野外数据采集处理程序则可见图1.1所示的对话框。
图1.1工作信息设置对话框【操作员】：输入仪器操作员姓名【工区名称】：施工工区名称【当前线号】：当前测线的编号，设为阿拉伯数字【测点间距】：测量点的间距【当前点号】：当前测线第一个点的点号，设为整数（注意不能用零号）【每次递增或递减】：测点点号一次增加或减少数目，一般设为2个点，如果需要加密就人为修改点号。
请认真设置好其中的内容特别是“工作目录”，它是用来存贮野外采集数据的场所，为了便于记忆，建议用测试工区名来命名。
测点间距是根据实际情况确定，如果是工区的普查，间距可以适当设置大一点，若是对工区的详细勘查，间距就要小一些，测点密集一些对后期的解释更有利。
在本软件中，测点号最好为整数（不能设为零），且用它乘以点距就为测点的x坐标。
另外，请注意设置好剖面上测点的递增或递减（负）顺序，这样可提高野外的工作效率。
设置好后按“确定”退出。
1.2.2 仪器工作参数设置单击“参数设置” “仪器设置”，就会弹出图4.3所示的对话框 保持不变按实际选取一般取15、30不变一般取：10一般取100以下地面：4 煤矿：16：线圈边长n ：匝数l ：线圈边长L ：回线边长2L=n*l图1.2工作参数设置对话框【选用装置类型】：根据实际勘查需要来选用中心回线或重叠回线。
【发射回线边长（m ）】： 必须等效为单匝线圈时的回线边长。
如 1匝25*25的回线，输入25; 若为2匝10*10回线，则应输入14.14（10*10*2 ) ;【叠加次数】：一次观测时正反供电的周期数。
为提高信噪比，野外数据采集往往要多次叠加，软件从两个方面来实现：每次观测的周期数×２×在每个测点上观测的总数。
瞬变电磁法操作规程瞬变电磁法（Transient Electromagnetic Method，简称TEM法）是一种地球物理勘探方法，通过测量地下的电磁响应来研究地下的物质结构和岩石性质。
TEM法具有探测深度大、分辨率高、成图速度快等优点，因此在矿产勘探、地下水资源评价、环境调查等领域得到了广泛应用。
下面是瞬变电磁法操作规程的一般步骤，供参考：一、前期准备1. 确定勘探区域：根据勘探目标和预测研究，确定具体的勘探区域范围。
2. 清理工作现场：清理勘探区域内的杂物和障碍物，确保安全和顺利进行。
二、设备选择与布置1. 选择合适的测量设备：根据勘探区域的地质条件和勘探目标，选择适合的瞬变电磁仪器和相关设备。
2. 布置电磁发射线圈：根据勘探区域的具体情况，确定电磁发射线圈的布置方式和位置，确保覆盖整个勘探区域。
3. 安装接收线圈：根据测量要求和研究目的，确定接收线圈的布置方式和位置，进行合理安装。
三、数据采集与处理1. 启动仪器：根据仪器的操作说明，正确启动瞬变电磁仪器，并进行调试和校准。
2. 数据采集：按照预定的采样间隔和采样点位置，在勘探区域内进行数据采集。
采集过程中要保持仪器稳定，并记录相关数据和信息。
3. 数据处理与解释：将采集到的数据导入电脑，进行数据处理、反演和解释。
根据勘探目标和研究要求，进行合理的数据处理和解释。
四、结果分析与评价1. 数据分析：通过分析处理后的数据，提取地下物质结构和岩石性质的信息，进行结果分析和解读。
2. 结果评价：根据分析结果和研究要求，对勘探区域内的地下结构和性质进行评价，判断勘探目标的可行性和成果的可信度。
五、报告撰写与提交1. 撰写勘探报告：根据勘探实验的目标、过程和结果，撰写详细的勘探报告，包括勘探区域的地质评价、数据处理与解释方法、结果分析等内容。
2. 提交报告：将勘探报告提交给相关的领导和专家，以供参考和评审。
六、设备维护与整理1. 设备维护：对使用的瞬变电磁仪器和相关设备进行维护和保养，检查仪器的各项指标和功能是否正常。
无线电波透视仪工操作规程一、上岗条件1、按技术要求，完成相应的物探作业。
2、上岗前必须经过安全技术培训，考试合格后，方可上岗。
3、认真操作设备，准确记录数据，核实技术资料。
4、熟练掌握所有工具、设备和材料的性能、工作原理、操作方法以安全注意事项。
5、无线电波透视仪必须实行“一人操作、二人监护”制，必须熟练掌握无线电波透视仪的性能，原理及岗位操作规程。
6、下井前对发射接收线通信进行检查，打开仪器及发射电源，连接好发射接收线，若仪器没有发射波形，说明发射线框连接不好或者外接电源未连接好或接电源没有打开；若无接收信号，说明接收线框连接不好。
7、升井后及时计算机出图完善物探资料。
二、岗位职责1、按时进入工作地点，向上级人员详细了解设备工作情况及本班工作注意事项和遗留问题。
2、查看上次的记录台账。
3、下班前整理好当班的各种运行记录，清点工具、材料、配件。
三、岗位知识技能操作（一）使用与操作1、仪器使用方法：根据仪器的各种环境不同，工作方法分为两部分：井下探测部分、地面（室内）处理及解释部分。
2、井下探测部分①明确勘探目的，对勘探场地地质、水文等条件进行了解。
②设计合适的测网③选取合适仪器参数（线框边长、匝数、发射电流、延迟时间、发射频率、叠加次数等）④实地勘探，避免各种干扰⑤通过采集曲线判断数据质量⑥保存数据3、地面（室内处理接受部分）①通过USB连接线传输数据到U盘，再保存到PC上②进行相关格式转换，转换成数据格式文件③数据进行处理、电阻率及深度计算④结合地质资料，将处理解释结果编制成报告4、使用与操作仪器面板上的接插件；充电接口为6芯；发射电源为3芯；发射天线接口为4芯，接受天线为2芯。
5、开关机瞬变电磁仪采用单键触摸式开关电路，按键一次开机，再按一次关机。
6、键盘操作瞬变电磁仪有16个密封键，当屏幕上显示菜单供操作者选择项目，或者等待操作者输入参数时，键令按下排字解释；当屏幕上显示曲线波形时，键令按上排字理解。
瞬变电磁仪操作规程瞬变电磁仪安全操作规范一、入井前的准备工作1、入井前要对仪器进行检查，检查仪器是否完好，是否能正常开机，及的电量是否充足，检查线圈是否完好，检查接头是否完好.2、对仪器的程序进行检查，进行开机检测，可以连接线圈发射3组数据，看仪器是否能正常工作（（检测完成后要及时删除）。
3、仪器要装入特定的书包内，要保证仪器的安全。
4、线圈要用绑带绑好，由专人负责看管。
要注意项圈上边的接头，要保证接头的盖帽完好，不允许接头进灰进水。
5、仪器要由专人保管，在上下车过程中，要保证仪器的完全。
二、对于工作面的要求1、到达工作面后，要观察工作面的是否安全，有无冒落隐患后，方可进行下一步工作。
2、掘进头处浮矸石要清除干净，为2m 线框探测提供有效空间。
要清除工作面一切可移动的金属物体，对于无法移除的物体，探测时线圈要尽量避开金属物体。
3、在探测时，工作面的采掘机退后10m，实在来不及退后，至少6m。
4、保持2m 线框基本形状，与掌子面壁“零距离”有效耦合。
侧帮探测时，有金属网存在时，线圈则离金属网20公分。
5、测过程中尽量避开金属异物，对有金属物影响的测点要做好记录。
6、在探测过程中尽量与顶板岩层紧密耦合，减少空间介质作用。
7、现场探测时最好断电。
三、开始探测开始探测是由专人负责物探主机，其余两人负责线圈的操作。
1、打开主机箱，开机前要先连接线圈。
同时其余人员负责架好线圈。
2、开机后要先置参，然后设置选项3、设置完成后开始探测；探测要按顺时针的方向逐点进行探测，每一测点可以测取七个方向，即顶板45 度方向、顶板30度方向、顶板15度方向、顺层0度方向、底板45 度方向、底板30度方向、底板15度方向。
测取一点换至下一点，依次测量，保证记录的连续性。
中间不要任意调换探测方向或次序，即不要1 号测点是顶板、顺层和底板测量，到2 号测点时变为底板、顺层和顶板测量，不利于室内数据处理；操作流程：发射→保存→新建文件夹→选择新建文件夹→确定。
瞬变电磁仪操作说明书开机，仪器进入主菜单。
如图，说明仪器处于正常的工作状态。
1：置参 2：检测 3：选项 4：记录请选择：一：置参按『1』键进入置参菜单，1：测线号 2：测点号 3：发送频率4:叠加次数 5:发送边长匝数6:接收边长匝数 7:抑制系数8:发送电压 9:日期请选择：『1』测线号：范围 0~99，用户可以根据需要自行设置『2』测点号：范围 0~9999，随采样自动变更『3』发送频率：一般用25Hz、8.3Hz『4』叠加次数：一般用64、128『5』发送边长匝数：发射线圈总周长的 1/4，单位用米；发射匝数为实际线圈匝数『6』接收边长匝数：接收线圈总周长的 1/4，单位用米；发射匝数为实际线圈匝数『7』抑制系数：选择3『8』发送电压： 12V『9』日期：设置成测试当天的日期二：检测按『2/↓』键进入检测菜单，1：测电流 2：校零 3：自测增益4：手置增益在检测菜单下按『2/↓』键先校零。
仪器会自动对 ADC 校零，每次开机或换一个测点，都要进行校零。
由于测试时间、环境不同，Vz 的值会有不同1：测电流 2：校零 3：自测增益4：手置增益2Vz=2.337E1校零后接着按『1』键测电流。
观察脉冲的波形是否如图所示。
三：选项在主菜单下按『3』键进入“选项”功能菜单设置所需要的选项l 选项设置建议：测点号自动加一；数据手动存储；千倍开；定点数制；手动采样1：测点号自动加一2：数据手动存储3：千倍开 4：定点数制 5：手动采样按相应键改变选择：四：采样测试采样之前，一定要先进行校零与测电流，测电流完成后，按『菜单』键，仪器返回主菜单l 按『采样/退格』键开始采样，过约十多秒屏幕“自测增益”字样，同时会显示自测增益递增的量值自测增益！05’06’07正在采样！…正在计算！保存即可。
瞬变电磁操作规程一、一般规定第1条瞬变电磁仪操作人员必须经过专门技术培训，了解仪器的工作原理和性能，熟悉操作，并能独立进行资料分析。
第2条明确瞬变电磁探测的地质任务和探测目的，在考虑勘查工作需要的前提下，首先要分析勘查目标与围岩之间是否存在明显的电性差异。
第3条进行瞬变电磁探测前，必须编制探测施工方案及施工计划、安全技术措施等，并由矿方审核，组织地质、调度、机电、通风等有关部门协同工作，为瞬变电磁探测创造必要的工作环境。
第4条探测结果的使用必须遵守《煤矿安全规程》、《煤矿防治水规定》等相关规定。
第5条凡属下列情况之一者，结果只做参考：1、外来电磁噪声干扰较为严重，使用现有仪器及观测方法的效果受影响的区域；2、探测目标与围岩之间的电性差异较小，或探测目标物的相对规模较小，埋深较大，不能肯定是否能测出目标物异常响应的地区。
第6条观测系统布置原则：1、探测剖面应垂直于异常走向；2、测线长度要超出所探查的异常范围，坚持“从无到有，再到无”的原则；3、测点间距、探测方向和观测精度要求应能清晰完整的反映异常细节。
二、入井前准备工作1.入井前要对仪器进行检查，检查仪器是否完好，是否能正常开机，电量是否充足，检查线圈是否完好，检查接头是否完好。
2.对仪器的程序进行检查，进行开机检测，连接线圈，采集几组数据，确定仪器正常工作。
（检查完成后清空数据）3.仪器要装入专用背包，专人看管，入井途中保障仪器的安全。
4.线圈要盘好装入专用背包，专人负责看管，注意保护线圈接头，不能进灰、进水，保证线圈完好。
5.准备好记录本、皮尺、笔、喷漆等工具，以便井下施工做好编录。
三、井下操作井下工作的基本任务是按照设计及规范要求，保证安全施工，获取准确第一手资料。
1.严格按照施工设计进行测点布置，每个测站及线框布设时，应校对测量桩号是否正确。
2.线框要撑开成正方形并垂直于探测方向。
3.探测时线框的布置尽量与探测方向上介质达到最佳耦合程度。
CUGTEM-4 型瞬变电磁仪使用说明书二○○七年六月二十五日1 前言经过不断的努力，新一代瞬变电磁仪（CUGTEM-4 型）终于与大家见面了。
它采用安全可靠的 工控机作为主控机，且有专门的软件系统与之配套，具有操作简单、重量轻、体积小的特点。
2 开工前的准备1.1 安装数据采集及资料处理软件 在安装盘中有以下文件 3 个可执行文件，分别是 dotnetfxx86_PConline.exe，MCRInstaller.exe， temapinst.exe 程序， 按照安装说明先运行 dotnetfxx86_PConline.exe 再运行 MCRInstaller.exe 然后运行 temapinst.exe。
安装完后，可在“程序”中见到“CUGTEM”的菜单项，该菜单项下有“瞬变处理” 和“瞬变采集”两项。
1.2 仪器的准备。
检查电源是否充足，发射机，接收机，探头放大器是否工作正常。
3 野外操作1.3 按瞬变电磁野外工作方法和要求解决的实际问题，布置野外工作装置和布置测区，测网，测线。
图 1 瞬变电磁系统组成示意图野外数据采集与数据处理按如图１所示的连线方法布线（中心 回线） 连接好仪器。
， 然后启动桌面上的 “瞬 变采集”野外数据采集处理程序或单击“开 始” “程序” “CUGTEM” “瞬变采集”菜单项启动。
1.3.1 采集程序的使用 a. 工作信息设置。
启动野外数据采集 处理程序则可见图２所示的对话框。
请认真 设置好其中的内容特别是“工作目录” ，它 是用来存贮野外采集数据的场所，为了便于 图２1“工区信息设置”对话框记忆，建议用测线号来命名，另外，请注意设置好剖面上测点的递增递减顺序，可提高野外的工作 效率。
在本软件中，测点号必须为整数（不能设为零） ，且用它乘以点距就为测点的 x 坐标。
设置好 后按“确定”退出。
b. 仪器工作参数设置。
单击“参数设置” “仪器设置” ，在弹出的对话框中设置好各种参数： 发射回线边长（m） 必须等效为单匝线圈时的回线边长。
CUGTEM-4 型瞬变电磁仪使用说明书二○○七年六月二十五日1 前言经过不断的努力，新一代瞬变电磁仪（CUGTEM-4 型）终于与大家见面了。
它采用安全可靠的 工控机作为主控机，且有专门的软件系统与之配套，具有操作简单、重量轻、体积小的特点。
2 开工前的准备1.1 安装数据采集及资料处理软件 在安装盘中有以下文件 3 个可执行文件，分别是 dotnetfxx86_PConline.exe，MCRInstaller.exe， temapinst.exe 程序， 按照安装说明先运行 dotnetfxx86_PConline.exe 再运行 MCRInstaller.exe 然后运行 temapinst.exe。
安装完后，可在“程序”中见到“CUGTEM”的菜单项，该菜单项下有“瞬变处理” 和“瞬变采集”两项。
1.2 仪器的准备。
检查电源是否充足，发射机，接收机，探头放大器是否工作正常。
3 野外操作1.3 按瞬变电磁野外工作方法和要求解决的实际问题，布置野外工作装置和布置测区，测网，测线。
图 1 瞬变电磁系统组成示意图野外数据采集与数据处理按如图１所示的连线方法布线（中心 回线） 连接好仪器。
， 然后启动桌面上的 “瞬 变采集”野外数据采集处理程序或单击“开 始” “程序” “CUGTEM” “瞬变采集”菜单项启动。
1.3.1 采集程序的使用 a. 工作信息设置。
启动野外数据采集 处理程序则可见图２所示的对话框。
请认真 设置好其中的内容特别是“工作目录” ，它 是用来存贮野外采集数据的场所，为了便于 图２1“工区信息设置”对话框记忆，建议用测线号来命名，另外，请注意设置好剖面上测点的递增递减顺序，可提高野外的工作 效率。
在本软件中，测点号必须为整数（不能设为零） ，且用它乘以点距就为测点的 x 坐标。
设置好 后按“确定”退出。
b. 仪器工作参数设置。
单击“参数设置” “仪器设置” ，在弹出的对话框中设置好各种参数： 发射回线边长（m） 必须等效为单匝线圈时的回线边长。
如 1 匝 25*25 的回线，输入 25; 若 ： 为 2 匝 10*10 回线，则应输入 14.14 叠加次数: ( =2 * 10 * 10 ) ;一次观测时正反供电的周期数。
为提高信噪比，野外数据采集往往要多次叠加，软件从两个方面来实现：每次观测的周期数× ２ × 和在每个测点上观测的总数。
一般设为 16 次。
供电脉宽(ms)： 供电脉宽和采样率与地质体的勘探深度有关，同时脉宽越大，耗电越厉害，可选范围 10,20,40ms，通常选择 10ms。
采样率： 1,4,16(μS)可选，衰减曲线与地质体表层的电阻率有很大关系，一般而而言，低阻体衰减曲线延迟时间长，而高阻体较短。
故在低阻区选择低采样率（16） ，而在高阻区选择高采 样率(1)，通常选中间的 4 微秒。
供电电流档(A)： 必须与发射机实际输出的供电电流一致。
供电电流的大小以探头所接收到的 信号在衰减 80 倍的情况不超格为前提，能大则大，这样有利于提高信噪比。
归一化电流自动： 这个检查框只有在电流数据采集出现故障的时才不选,正常情况都最好选2中。
探头等效面积：根据线圈的实际面积来算，比如 4 匝 25*25 的回线，等效面积 2500 平方米 信号衰减段倍率设置：这个是由放大器的硬件决定的，现在都是衰减 80。
当设置完上述参数后，系统弹出上图的对话窗，即工作的目录是“TEM_测试工区” ，保存的文 件是 wh.ctq,系统默认的是 CltemAcq1.ctq，在实际工作中最好另取，比如 wh.ctq. 注意每次采集完，推出时，系统都会提示是否保存，一般选保存。
c. 通讯检查。
单击“参数设置” 进行通讯检查，确认通讯无误。
“通讯检查” ，在弹出的话框中单击“开始” ，工作前需d.半自动校准： 用来设置许多在野外可能因实际地质情况而变的参数。
办法是，在实际开 工前，布置好回线，接通线路后，单击“半自动校准”按钮，根据信号强弱及干扰大小回答两个问 题（是否需要衰减或是不衰减？是否需要放大 1000 倍（干扰小时可用）或是不放大（干扰大时）？） 后即可见到“半自动校准”对话框(图４)。
一般我们 在进行“半自动校准”前先采一次看看硬件是 否工作正常，即先供一次电，看看有波形出现没有，注意这个时候要将仪器设置中的叠加次数改为3一次。
单击“开始数据采集”按钮，程序开始向仪器发送命令，并接收采集回来的数据，然后按原 样显示在绘图区中，此时还可看见图中的曲线有几处阶跃突变，且每处都有两条竖线（一红一蓝， 两者中间还有一条短线相连） ，其中红线指示当前设置的放大点位置，蓝线指示放大点恢复的位置， 当突变点后放大的数据太大（有平顶，需后移）或太小（快变成一条直线，需前移）时，需要更改 设置，办法是，先选中要更改放大点处的两条竖线，会见到有叁个控制点，上下两个是用于改变放 大点设置的，中间的控制点是用来恢复放大点的，它们都可以通过鼠标的拖动来改变。
放大点设置 一旦改变 （只要拖动过上下两个控制点） 一定要再次通过数据采集来确认， ， 放大点的恢复是否正确， 确认正确无误后。
拉动红线可以改变放大点位置，向前放大点电压变大，向后减小，一般要求放大 点的电压在 1－2 伏是最合适的。
拉动蓝线，将蓝线拉到放大点的跳变沿完成“归一”设置。
上述完 成后按“退出”回到主界面。
上述过程的实际意义在于将逐渐变小的模拟信号放大到模数转换器能 在其精度范围内将模拟信号转换为数字信号。
如果选择“ 是衰减”“是放大 1000 倍” ， ，这时将显示 四对红蓝线， 第一对红蓝线的左边为衰减 80 倍段、 右边为 1： 段， 1 第二对红蓝线的左边为 1： 段 、 1 右边为放大 10 倍段，第三对红蓝线的左边为放大 10 倍段、右边为放大 100 倍段，第四对红蓝线的 左边为放大 100 倍段、右边为放大 1000 倍段。
如果选择“ 是衰减”“否放大 1000 倍” 则不出现 ， 第四对红蓝线。
45d. 野外数据采集。
单击“开始采集” ，立即可见独具特色的采集对话框。
整个对话框分为四6大部份，三个窗口分别显示：各测线和测点的观测信息、单点的 TEM 测深曲线（归一化电位差，电 位差及电流）和该剖面的多测道剖面图。
其它部分则是用于设置适当的观测和显示参数。
首先应设 置好各种参数（均有缺省值） ，在确保通讯无误的情况下，单击“开始采集”观测开始，此时仪器完 成以下操作： 工控机发出采集指令，传到下位机，下位机收到指令后下达发送脉冲命令，同时通知接收机准 备接收，当接收机把数据采集回来后，再将采集到的数据传回工控机，接着工控机把这些数据进行 实时处理，计算出归一化电位差数据并显示在液晶屏上。
另外，当有两个或两个以上测点时，工控 机将绘制多测道剖面图，它能显示出地下地质体的异常情况，若有变化，这些曲线将不再是平行线， 在显示这些曲线的同时还可通过它来检查仪器的稳定性。
测点信息栏还会标明当前显示的信息属于 哪个测线的哪个测点的第几次观测的信号。
目前该仪器每次观测的信号叠加次数不限，当仪器完成 所设置的叠加次数后将停止采集。
在采集的过程中可以看到数据的上传，以及成图的过程。
最终每 个测点的归一化电位差曲线是所有观测数据除坏数据和噪声外的叠加，目前没有上限（野外工作时 可按噪声水平和要求达到的勘探深度来确定观测次数） 。
几点注意事项： １． 在同一点上半自动效准的参数不能改变；选择是则改点上的已有数据将别删除，一般都选择“是” 当我们调好“半自动效准”后可以在“参数设置” 通过“参数设置” “存储工作参数” ，这样我们下次就可以直接“载入工作参数” ，不需要再重复调半自动效准，但是当工作点电性发生突变或干扰发生变化， 导致电位差超过仪器的满量程或者电位差变的太小的时候要重新调整半自动效准。
２． 当一个观测点上的数据都无效或根本无法观测出时，可用 Del 键删除，注意的是一旦建7立了一个线号，那是删除不了的，只能删除点号不能删除线号。
３． 线号和点号可用键盘输入，程序会自动对其进行排预序； 要强调的是，在一个点测量完后一定要工控机正常关机后才能搬测站，不然会引起仪器工作不正常， 当我们测完一个点后，下次正常启动工控机，软件自动进入采集界面，而且点号自动增加，这个时 候只需按“开始采集” ，无需再设置。
当一条测线完成后，只要再左上方的线号窗口改线号和开始的 点号就可以了。
8二．数据处理部分一． 点击“开始” “程序” “CUGTEM” “瞬变处理”菜单项启动处理程序 （注意的是该软件是用 MATLAB 开发的，在打开程序的时候花费的时间比较长，要耐心等待，不要 认为死机了） ，单击“野外数据输入” “Ctq 格式”打开野外采集的 wh.ctq 文件，选择线号，处理 的时候是一条线一条线处理，而数据采集的时候是把所有的线都存在一个 CTQ 文件里的。
当读入所选完线号后，系统提示“选择电流归一化方式”，一般选自动，除非是仪器电流采样部分 工作不正常的时候选手动。
系统提示 CTQ 数据读入完成。
二．然后进入“数据预处理” “数据预处理向导”出现上图，可以看到原始的电位差和电流曲线，如果要删除其中的某个点的时候，点中该点输入 55555，该点即被删除。
点击“下一步”，完成“放大点信号恢复中”9时间道零点一般是自动，只有在前段信号超出了仪器的满量程的时候才用到手动选择时间道零点这时电位差图部分出现一个蓝色的归一化曲线，如果蓝色的曲线光滑表示曲线归一化好点击“下一步”出现下图，图的左半部分红色的圆圈联起来是该线所有的点的归一化电位曲线的平均数，蓝色的是该线上所有的点的归一化电位曲线，表示的是双对数坐标系下的归一化电位差图中间的显示位时间道，时间道的选取原则是，要尽量的选择地质体反映的异常，具体的对最小时间道的选取要避开互感段的影响（中心回线互感段影响相对重叠回线要小），在图上就是曲线的拐点重叠回线，最大时间道的选取原则是要选到信号段，不要选道噪声段，具体多少要根据具体的曲线来定。
时间道数不是越多越好，一般取12－24道就可以了，计算方法一般选积分法，这样抗干扰的能力要强。
点击“确定”出现下图。
上面左右两个图为当前点的归一化电位差曲线，一个是对数显示，一个是算术显示，下方的是该测线的多测道图，右边的部分是不同的滤波方式的选择a、无相移数字滤波指信号通过滤波系统后的任何频率信号都不会产生任何延时，输人信号与输出信号之间在时域特性的差别取决于系统幅值特性。
即在通带范围内的信号全部通过，且不会有相移，信号无失真。
用无相移数字滤波法对瞬变电磁信号滤波，其滤波效果太强，特别是晚期，有用信号往往被滤掉，在其低频快速衰减的频率范围内，滤出的波形上下起伏较大，有较大的方差，并不是很理想的滤波结果；在其高频衰减平缓的频率范围内，滤出的波形较为平直，方差较小，虽然相对于滤波以前有所改良，但滤波结果还是不是十分理想，故不常用。
