CUGTEM-8瞬变电磁仪

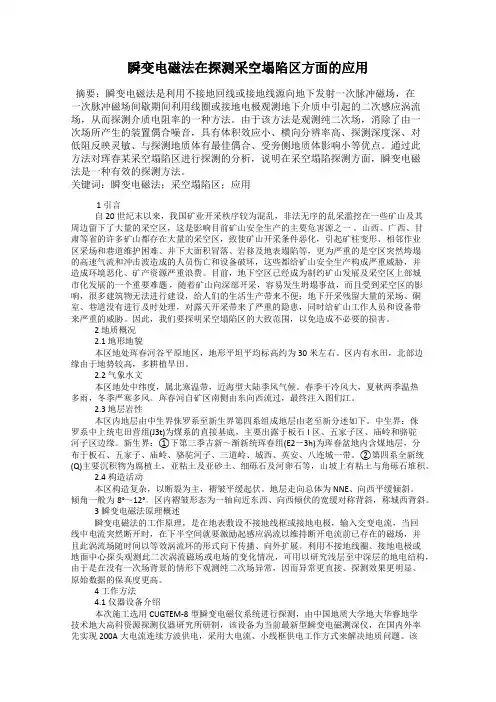

瞬变电磁法在探测采空塌陷区方面的应用摘要：瞬变电磁法是利用不接地回线或接地线源向地下发射一次脉冲磁场，在一次脉冲磁场间歇期间利用线圈或接地电极观测地下介质中引起的二次感应涡流场，从而探测介质电阻率的一种方法。

由于该方法是观测纯二次场，消除了由一次场所产生的装置偶合噪音，具有体积效应小、横向分辨率高、探测深度深、对低阻反映灵敏、与探测地质体有最佳偶合、受旁侧地质体影响小等优点。

通过此方法对珲春某采空塌陷区进行探测的分析，说明在采空塌陷探测方面，瞬变电磁法是一种有效的探测方法。

关键词：瞬变电磁法；采空塌陷区；应用1引言自20世纪末以来，我国矿业开采秩序较为混乱，非法无序的乱采滥挖在一些矿山及其周边留下了大量的采空区，这是影响目前矿山安全生产的主要危害源之一。

山西、广西、甘肃等省的许多矿山都存在大量的采空区，致使矿山开采条件恶化，引起矿柱变形、相邻作业区采场和巷道维护困难、井下大面积冒落、岩移及地表塌陷等，更为严重的是空区突然垮塌的高速气流和冲击波造成的人员伤亡和设备破坏，这些都给矿山安全生产构成严重威胁，并造成环境恶化、矿产资源严重浪费。

目前，地下空区已经成为制约矿山发展及采空区上部城市化发展的一个重要难题，随着矿山向深部开采，容易发生坍塌事故，而且受到采空区的影响，很多建筑物无法进行建设，给人们的生活生产带来不便；地下开采残留大量的采场、硐室、巷道没有进行及时处理，对露天开采带来了严重的隐患，同时给矿山工作人员和设备带来严重的威胁。

因此，我们要探明采空塌陷区的大致范围，以免造成不必要的损害。

2 地质概况2.1 地形地貌本区地处珲春河谷平原地区，地形平坦平均标高约为30米左右。

区内有水田，北部边缘由于地势较高，多耕植旱田。

2.2 气象水文本区地处中纬度，属北寒温带，近海型大陆季风气候。

春季干冷风大，夏秋两季温热多雨，冬季严寒多风。

珲春河自矿区南侧由东向西流过，最终注入图们江。

2.3 地层岩性本区内地层由中生界侏罗系至新生界第四系组成地层由老至新分述如下。

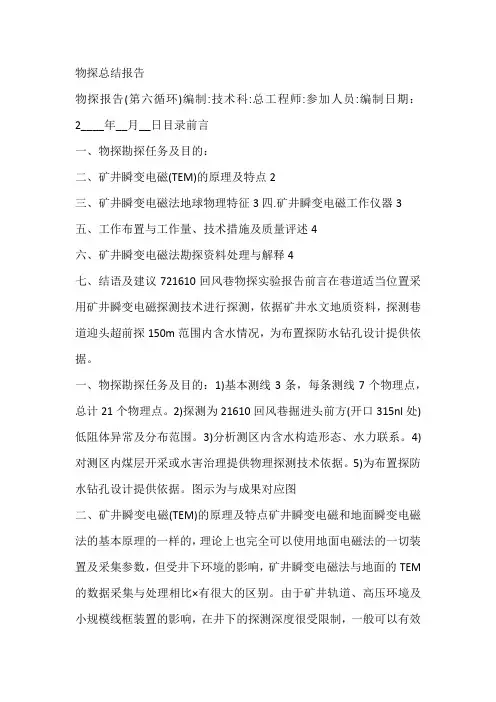

物探总结报告物探报告(第六循环)编制:技术科:总工程师:参加人员:编制日期：2____年__月__日目录前言一、物探勘探任务及目的：二、矿井瞬变电磁(TEM)的原理及特点2三、矿井瞬变电磁法地球物理特征3四.矿井瞬变电磁工作仪器3五、工作布置与工作量、技术措施及质量评述4六、矿井瞬变电磁法勘探资料处理与解释4七、结语及建议721610回风巷物探实验报告前言在巷道适当位置采用矿井瞬变电磁探测技术进行探测，依据矿井水文地质资料，探测巷道迎头超前探150m范围内含水情况，为布置探防水钻孔设计提供依据。

一、物探勘探任务及目的：1)基本测线3条，每条测线7个物理点，总计21个物理点。

2)探测为21610回风巷掘进头前方(开口315nl处)低阻体异常及分布范围。

3)分析测区内含水构造形态、水力联系。

4)对测区内煤层开采或水害治理提供物理探测技术依据。

5)为布置探防水钻孔设计提供依据。

图示为与成果对应图二、矿井瞬变电磁(TEM)的原理及特点矿井瞬变电磁和地面瞬变电磁法的基本原理的一样的，理论上也完全可以使用地面电磁法的一切装置及采集参数，但受井下环境的影响，矿井瞬变电磁法与地面的TEM 的数据采集与处理相比×有很大的区别。

由于矿井轨道、高压环境及小规模线框装置的影响，在井下的探测深度很受限制，一般可以有效解释100m左右。

另外地面瞬变法为半空间瞬变响应，这种瞬变响应来自与地表以下半空间层，而矿井瞬变电磁法为全空间瞬变响应，这种响应来自回线平面上下(或两侧)地层，这对确定异常体的位置带来很大的困难。

实际资料解释中，必须结合具体地质和水文地质情况综合分析。

具体来说矿井瞬变电磁法具有以下特点：1.受矿井巷道的影响矿井瞬变电磁法只能采用边长1.5m的多匝回线装置，这与地面瞬变电磁法相比数据采集劳动强度小，测量设备轻便，工作效率高，成本低；2.采用小规模回线装置系统，因此为了保证数据的质量、降低体积效应的影响、提高勘探分辨率，特别是横向分辨率；3.井下测量装置距离异常体更近，大大的提高测量信号的信噪比，经验表明，井下测量的信号强度比地面同样装置及参数设置的信号强很多；4.地面瞬变电磁法勘探一般只能将线框平置于地面测量，而井下瞬变电磁法可以将线圈放置于巷道底板测量，探测底板一定深度内含水性异常体垂向和横向发育规律，也可以将线圈直立于巷道内，当线框面平行巷道掘进前方，可进行测；当线圈平行于巷道侧面煤层，可探测工作面内和顶底板一定范围内含水低阻异常体的发育规律；5.矿井瞬变电磁法对高阻层的穿透能力强，对低阻层有较高的分辨能力。

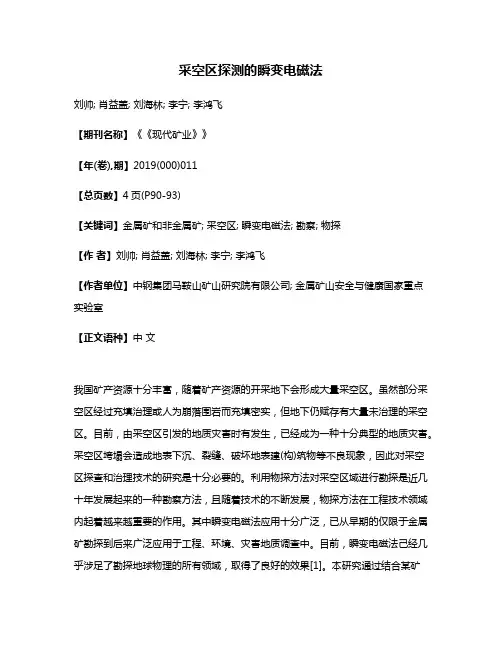

采空区探测的瞬变电磁法刘帅; 肖益盖; 刘海林; 李宁; 李鸿飞【期刊名称】《《现代矿业》》【年(卷),期】2019(000)011【总页数】4页(P90-93)【关键词】金属矿和非金属矿; 采空区; 瞬变电磁法; 勘察; 物探【作者】刘帅; 肖益盖; 刘海林; 李宁; 李鸿飞【作者单位】中钢集团马鞍山矿山研究院有限公司; 金属矿山安全与健康国家重点实验室【正文语种】中文我国矿产资源十分丰富，随着矿产资源的开采地下会形成大量采空区。

虽然部分采空区经过充填治理或人为崩落围岩而充填密实，但地下仍赋存有大量未治理的采空区。

目前，由采空区引发的地质灾害时有发生，已经成为一种十分典型的地质灾害。

采空区垮塌会造成地表下沉、裂缝、破坏地表建(构)筑物等不良现象，因此对采空区探查和治理技术的研究是十分必要的。

利用物探方法对采空区域进行勘探是近几十年发展起来的一种勘察方法，且随着技术的不断发展，物探方法在工程技术领域内起着越来越重要的作用。

其中瞬变电磁法应用十分广泛，已从早期的仅限于金属矿勘探到后来广泛应用于工程、环境、灾害地质调查中。

目前，瞬变电磁法己经几乎涉足了勘探地球物理的所有领域，取得了良好的效果[1]。

本研究通过结合某矿区的地质情况，采用瞬变电磁法对其下覆采空区进行了探测，并对探测结果进行分析得出了可靠结论并提出了相应建议。

1 瞬变电磁法原理瞬变电磁法(TEM)属于时间域电磁感应法[2]，它以地壳中不同地质体的电阻率差异为主要物质基础，根据电磁感应原理，利用不接地回线或接地电极向地下发送一次脉冲磁场，在一次脉冲磁场的间隙，利用线圈或接地电极观测二次涡流场，并研究该场的时间与空间分布规律，以探测大地电性的垂向变化，探测具有不同导电性的地层分布，发现地下赋存的与围岩有导电性差异的地质体，进行瞬变电磁测深[3]。

其原理见图1。

图1 瞬变电磁法原理2 工程应用2.1 工程概况勘察区位于长江下游南岸的低山丘陵区，表层分布有第四系砂质黏土层及腐殖层，下伏砾岩、熔结凝灰岩、高岭石化岩屑、晶屑凝灰岩、凝灰角砾岩和石英砂岩。

2111回采探放水钻孔设计(完整版)解析【2013】山西乡宁焦煤集团台头前湾煤业有限公司作业地点： 2111综采工作面探放水设计编制人：防治水科长:防治水副总:总工程师：施工负责人：编制时间：2111回采工作面探放水设计会审表探放水设计会审意见整改落实表目录第一章防治水管理机构及职责划分 (1)第二章设计目的 (2)第三章设计依据 (2)第四章巷道设计及四邻关系情况 (3)第五章施工地区地质及水文地质条件 (4)第六章施工地区水害分析 (4)第七章探放水设计 (5)（一）设计原则 (5)（二）井下物探设计 (5)（三）探水钻孔设计 (6)（四）异常情况探放水设计说明 (7)（五）验收工作 (8)第八章钻探安全技术措施 (8)第九章通风与瓦斯检查安全技术措施 (14)第十章排水措施 (15)第十一章避灾措施 (16)附件：探放水设计附图目录1、探水钻孔平面布置示意图探水钻孔布置断面示意图2、2111回采工作面避灾路线图3、2111回采工作面通风系统图4、2111回采工作面排水系统图5、2111回采工作面四邻关系图6、2111回采工作面巷道布置图7、煤层柱状图山西乡宁焦煤集团台头前湾煤业有限公司2111回采工作面探放水设计第一章防治水管理机构及职责划分组长：靳敏捷（总工程师）副组长：李鹏（防治水副总工程师）成员：武文鹏（地测防治水科长）郑林林（防治水技术员）武文栋（防治水技术员）薛栋（地质专业技术员）探放水作业队伍机构探放水队队长：侯高红探放水队班组长：姚晋将李帅薛栋探放水队队员：冯云山张宏亮尉斌郭峰杨耀龙张建军张继红任栗胜张夏磊加万里卢波职责划分：矿长是矿井防治水工作第一责任人。

负责贯彻上级防治水方面的相关文件，落实上级关于防治水管理方面的各种工作要求，对矿井防治水工作安全全面负责。

保证矿井防治水工作“三专”化。

总工程师对矿井防治水负全面业务技术管理责任，同时是防治水管理机构总负责人。

防治水副总工程师负责防治水工作年度计划编制、设计、措施制定及审批工作，并指导地测防治水科室对矿井防治水工作进行管理。

目录一、瞬变电磁仪的介绍................................................................................................................... - 4 -1.1瞬变电磁法的概念 (4)1.2瞬变电磁仪的特点 (4)1.3瞬变电磁仪的主要应用 (5)1.4CUGTEM-8瞬变电磁仪的主要性能指标 (6)二、瞬变电磁仪CUGTEM-8的组成................................................................................................. - 7 -2.1发送机 (8)2.1.1 发送机的工作原理......................................................................................................... - 8 -2.1.2 发送机电路组成............................................................................................................. - 8 -2.1.3 发送机面键控制功能..................................................................................................... - 8 -2.2接收机 (9)2.2.1 接收机工作原理............................................................................................................. - 9 -2.2.2 接收机的电路组成......................................................................................................... - 9 -2.2.3 接收机面键功能............................................................................................................. - 9 -2.2.4 电池箱........................................................................................................................... - 10 -2.3相关配件 (10)2.3.1 航插转USB数据线、U盘............................................................................................ - 10 -2.3.2 电缆................................................................................................................................ - 11 -三、仪器软件的介绍及野外施工的操作步骤 ............................................................................. - 13 -3.1仪器软件的介绍 (13)四、仪器的数据采集..................................................................................................................... - 15 -4.1仪器的连接 (15)4.1.1 仪器的准备................................................................................................................... - 15 -4.1.2 工区基本资料的准备................................................................................................... - 15 -4.1.3仪器的摆放.................................................................................................................... - 15 -4.2参数设置 (15)4.2.1 工作信息设置............................................................................................................... - 15 -4.2.3通讯检查........................................................................................................................ - 17 -4.2.4匹配电阻的选择............................................................................................................ - 17 -4.2.5 野外数据采集............................................................................................................... - 18 -4.3数据采集过程中注意事项 (18)五、数据的处理及判别................................................................................................................. - 20 -5.1野外施工数据质量简单判别及数据处理准备工作 (20)5.2输入采集的数据 (21)5.3进行数据预处理 (21)5.3.1 数据预处理向导........................................................................................................... - 21 -5.3.2 时间道的设置............................................................................................................... - 23 -5.3.3 数据滤波处理............................................................................................................... - 24 -5.4完成解释图 (27)5.5输出多测道数据文件 (28)六、 SURFER软件的应用................................................................................................................ - 29 -6.1数据网格化 (29)6.2新建等值线图 (29)6.3填充等值线图 (30)七、仪器装备的维护及常见问题的处理 ..................................................................................... - 33 -7.1仪器维护的基本要求 (33)7.2仪器常见故障检查及处理方法 (33)附录锂离子电池专用充电器使用说明书（电池生产厂家提供） ........................................... - 34 -一、瞬变电磁仪的介绍1.1 瞬变电磁法的概念瞬变电磁法（Transient Electromagnetics Method, TEM）是以地壳中岩（矿）石的导电性与导磁性差异为主要物质基础，根据电磁感应原理，利用不接地回线或接地线源向地下发送一次脉冲磁场，在一次脉冲磁场的间隙期间，利用线圈或接地电极观测二次涡流场，并研究该场的空间与时间分布规律, 来寻找地下矿产资源或解决其它地质问题的一支时间域电磁法。

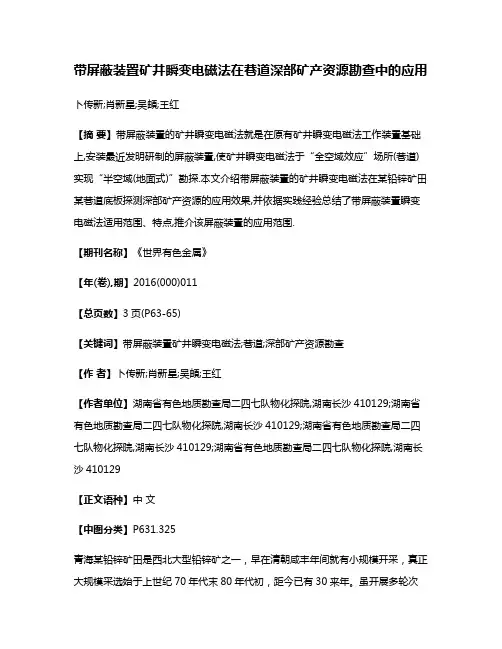

带屏蔽装置矿井瞬变电磁法在巷道深部矿产资源勘查中的应用卜传新;肖新星;吴頔;王红【摘要】带屏蔽装置的矿井瞬变电磁法就是在原有矿井瞬变电磁法工作装置基础上,安装最近发明研制的屏蔽装置,使矿井瞬变电磁法于“全空域效应”场所(巷道)实现“半空域(地面式)”勘探.本文介绍带屏蔽装置的矿井瞬变电磁法在某铅锌矿田某巷道底板探测深部矿产资源的应用效果,并依据实践经验总结了带屏蔽装置瞬变电磁法适用范围、特点,推介该屏蔽装置的应用范围.【期刊名称】《世界有色金属》【年(卷),期】2016(000)011【总页数】3页(P63-65)【关键词】带屏蔽装置矿井瞬变电磁法;巷道;深部矿产资源勘查【作者】卜传新;肖新星;吴頔;王红【作者单位】湖南省有色地质勘查局二四七队物化探院,湖南长沙410129;湖南省有色地质勘查局二四七队物化探院,湖南长沙410129;湖南省有色地质勘查局二四七队物化探院,湖南长沙410129;湖南省有色地质勘查局二四七队物化探院,湖南长沙410129【正文语种】中文【中图分类】P631.325青海某铅锌矿田是西北大型铅锌矿之一，早在清朝咸丰年间就有小规模开采，真正大规模采选始于上世纪70年代末80年代初，距今已有30来年。

虽开展多轮次矿田深、边部找矿和研究，并不断取得重大突破，大幅度提增了铅锌金属储量，但未来10年左右仍将面临矿产资源枯竭的命运。

为此，除在矿田外围寻找后备资源基地外，通过地球物理勘探方法手段，于矿田内的巷道中探查其深部、侧帮的矿产资源和地质构造，了解矿田深部的地层、构造展布、产状等变化，探索成矿新理论，寻找矿田垂向深部的“第三矿化富集带”，谋求矿田深部找矿上的新突破。

1.1 某巷道简况1.1.1 地质简况巷道远外围的地层主要有：下元古界达肯大板群上岩组（Ptldkc）、上奥陶统滩间山群上部基性火山岩组（O3tnd）。

巷道近围岩的地层主要有：上奥陶统滩间山群火山～沉积岩组基性与酸性火山碎屑岩互层段(O3tna-1)、火山～沉积岩组正常沉积岩段(O3tna-2)、紫红色岩组(O3tnc），及探明的铅锌矿体、黄铁矿体。

瞬变电磁仪功能特点什么是瞬变电磁仪瞬变电磁仪是一种用于探测地下物质结构的仪器。

它利用电磁波与地下结构之间的相互作用，测量其中的电磁响应，并通过对响应信号的处理和解释来推断地下结构和地下水的分布情况。

瞬变电磁仪的主要应用范围包括地下水资源勘探、土地利用规划、环境监测、工程勘察等领域。

瞬变电磁仪的功能特点瞬变电磁仪作为一种地质勘探用仪器，具有以下功能特点：非侵入性测量瞬变电磁法采用的是非侵入性测量方法，即不需要进行钻取或挖掘等地下探测操作，对地下结构和水文地质情况进行测量和反演推断，具有不破坏地下结构的优点。

适用范围广瞬变电磁仪适用于不同类型地质环境下的勘探，包括但不限于含水层、堆积物、岩性结构等。

该仪器具有较高的探测深度和分辨率，可用于从数米到几百米的地下测量。

高速度的测量和处理瞬变电磁仪采用数字化测量和信号处理技术，具有高速度的测量和处理能力。

在现场测量过程中，只需要将仪器接入操作终端，并按照操作提示进行操作，即可完成测量和信号处理过程。

这种高效的测量和处理方法，可以节省时间和成本，提高工作效率。

高精度的测量结果瞬变电磁仪具有高精度的测量结果。

该仪器采用高精度传感器和测量系统，可以在不同的地质环境下进行精确的测量和数据分析，推断出地下水和地下结构的分布情况。

同时，仪器的测量结果可靠性高，对于地质勘探工作具有较强的参考和指导价值。

易于操作和维护瞬变电磁仪的操作方法简单，仪器体积小、重量轻，便于携带和使用。

同时，仪器具有高度的自动化和智能化水平，可以通过软件进行远程监控和故障排查，极大地提高了仪器的可靠性和使用寿命。

结论作为地质勘探的一种重要工具，瞬变电磁仪具有非侵入性测量、适用范围广、高速度的测量和处理、高精度的测量结果和易于操作和维护等功能特点。

瞬变电磁仪的不断发展和升级，将会在探测地下结构和水文地质方面发挥越来越重要的作用。

V8实现TDEM方法勘探中的探索周连会（东方地球物理公司综合物化探）摘要V8实现TDEM方法勘探有很多优点的同时，也存在一定的缺陷，通过野外实践探索，同一测点五次采集可以大大提高野外采集质量，改善资料品质关键词V8仪器瞬变电磁法探索地质勘探数据处理引言TDEM方法突出优点是：耦合方便不受场地接地限制，穿透深度大，分辨能力好，探测效率高，实时成图清晰，直观明了，由于探测的为纯二次场，故不象其它物探方法遗漏异常结构。

其应用范围涉及地矿、石油、水利、电力、铁道、公路交通、有色、国防工程等各个领域，并且取得了显著效果。

它在基岩裸露、水泥地面、沙漠、冻土及水面上均可进行探测。

可有效地勘查河床覆盖层厚度；较准确地划分地层结构与隐伏构造；适用于中、浅部地下水源和地热水源的调查；圈定和监测地下水污染；也可用于堤坝隐患和渠道、水库渗漏等方面的应用。

V8仪器由加拿大凤凰地球物理公司生产，可以实现多种功能，时间域电磁法是其中功能之一，时间域电磁法(TDEM),又称瞬变电磁法（Transient ElectroMagnetical），其基本原理是利用不接地回线或接地线源向地下发送一次脉冲磁场，在一次脉冲磁场的间歇期间，用线圈或接地电极观测二次涡流场的方法，以取得地质构造数据。

主要用于地质矿产、高速公路、铁路、堤坝堤防、地基基础等领域，为了解溶洞空洞、断层、地裂隙、地下水等异常结构，以及岩体矿体土层的结构，能取得很好的地质效果，是地质勘探较理想的方法。

TDEM方法理论瞬变电磁法是时间域电磁测深方法的一种，以不接地回线或接地线为场源向地下发射电磁场，即利用建场之后的衰减过程，观测地下地质异常体所产生的二次电磁场，由于地下二次电磁场向外扩散的速度与地下介质的导电率有关，即导电性越好，扩散速度越慢，越能在更长的延时后观测瞬变电磁场，该方法广泛应用于工程勘察，矿产勘察，地下水勘察，石油勘查，对寻找地下低阻体效果明显，V8系统介绍V8系统包括接收仪器和电流发射仪器两部分，发射与接收采用GPS卫星同步，由加拿大凤凰地球物理有限公司生产，V8-6R接收仪器具有多种功能，可以实现频谱激电法（SIP）,瞬变电磁法（TDEM）,可控源音频大地电磁法（CSAMT）等多种勘探方法，本文重点介绍V8实现瞬变电磁法勘探。

采集数据操作步骤1.1 启动程序点击桌面程序图标，进入程序操作界面1.2 参数设置启动桌面上的“瞬变采集”野外数据采集处理程序或单击“开始”→“程序”→“CUGTEM” →“瞬变采集”菜单项启动，进入采集程序。

1.2.1 工作信息设置启动野外数据采集处理程序则可见图1.1所示的对话框。

图1.1工作信息设置对话框【操作员】：输入仪器操作员姓名【工区名称】：施工工区名称【当前线号】：当前测线的编号，设为阿拉伯数字【测点间距】：测量点的间距【当前点号】：当前测线第一个点的点号，设为整数（注意不能用零号）【每次递增或递减】：测点点号一次增加或减少数目，一般设为2个点，如果需要加密就人为修改点号。

请认真设置好其中的内容特别是“工作目录”，它是用来存贮野外采集数据的场所，为了便于记忆，建议用测试工区名来命名。

测点间距是根据实际情况确定，如果是工区的普查，间距可以适当设置大一点，若是对工区的详细勘查，间距就要小一些，测点密集一些对后期的解释更有利。

在本软件中，测点号最好为整数（不能设为零），且用它乘以点距就为测点的x坐标。

另外，请注意设置好剖面上测点的递增或递减（负）顺序，这样可提高野外的工作效率。

设置好后按“确定”退出。

1.2.2 仪器工作参数设置单击“参数设置” “仪器设置”，就会弹出图4.3所示的对话框 保持不变按实际选取一般取15、30不变一般取：10一般取100以下地面：4 煤矿：16：线圈边长n ：匝数l ：线圈边长L ：回线边长2L=n*l图1.2工作参数设置对话框【选用装置类型】：根据实际勘查需要来选用中心回线或重叠回线。

【发射回线边长（m ）】： 必须等效为单匝线圈时的回线边长。

如 1匝25*25的回线，输入25; 若为2匝10*10回线，则应输入14.14（10*10*2 ) ;【叠加次数】：一次观测时正反供电的周期数。

为提高信噪比，野外数据采集往往要多次叠加，软件从两个方面来实现：每次观测的周期数×２×在每个测点上观测的总数。

汝州市临汝镇地热资源物探技术探讨作者：魏新安来源：《科技创新导报》2017年第10期摘要：温泉镇温泉历史悠久，为我国著名温泉之一，历来以温度高、涌水量大而闻名。

为合理开发温泉镇-临汝镇地热资源，该文将针对温泉镇地热资源物探技术进行探讨，为地热资源试采及进一步勘查提供可靠的科学依据。

关键词：地热物探研究临汝中图分类号：P61 文献标识码：A 文章编号：1674-098X（2017）04（a）-0113-02温泉镇温泉历史悠久，为我国著名温泉之一，历来以温度高、涌水量大而闻名。

为合理开发温泉镇-临汝镇地热资源，受汝州市温泉水生态投资建设有限公司委托，河南省地质矿产勘查开发局第五地质勘查院承担了“河南省汝州市温泉镇-临汝镇地热资源预可行性勘查（普查）”工作，物探工作是其中重要组成部分。

温泉镇测区行政区划隶属汝州市温泉镇，温泉镇位于汝州市西部，南临汝河，北望箕山，西傍广成湖（涧山水库），东为汝河冲积平原，西距九朝古都洛阳55 km，东距平顶山市100 km，交通便利。

汝州市地处河南省中部偏西，属于北温带大陆性季风气候区，四季分明，光照充足，热量丰富，而降雨量偏少，旱灾多，涝灾少，风、雹、霜等气象灾害也有发生。

据汝州市气象局资料，近十年年平均降水量553.38 mm。

历年最大降水量为1 170.9 mm（1964年），最小降水量为332.8 mm（1966年），年际最大变化量838.1 mm。

汝州市境内除北汝河干流外的主要河流有17余条，且均属淮河水系。

分别为黄涧河、芦沟河、牛涧河、洗耳河、荆河、蟒川河、水沟河、雁子河、官庄河、山王河、朝川河、庙下河、鹿牛河、虎头河、连圪塔河、口子赵河、湾子河和西小河。

全市共建成水库26座，中型水库4座（安沟水库、涧山口水库、马庙水库、滕口水库），小型水库22座，测区内主要为北汝河、官庄河等。

温泉镇测区属低山丘陵地貌向洪积倾斜平原过渡地貌。

西部小店以北、柿园以南为低山丘陵地貌，海拔>300 m，最高点大马山口高程737.7 m。

CUGTEM-8瞬变电磁仪在采空区的探测中的应用
勘查内容：山西省仁义镇某煤矿地面瞬变电磁探测积水采空区
使用仪器：CUGTEM-8型瞬变电磁仪
装置布置：5M*5M米发射/接收线圈、发射电流200A
图纸说明：山西省仁义镇山区，位于山西省西南部，黄土分布比较广泛，土质疏松抗冲刷能力弱，经过雨水的冲刷形成多处沟谷，且沟谷交错地形复杂多变。

实验两条测线处，地形呈阶梯式（高约3m-5m），测线大里程方向是高约50m的沟谷，沟谷前方120m处上方为50万伏高压线，线下是一高速公路。

测线小里程方向多为居民区。

中间为阶梯式耕地。

表面黄土覆盖层电阻率较高，由于长年私人小矿的开采，地下采空区较多。

覆盖层为高阻黄土，煤系地层的含水层为太原组薄层灰岩，下二叠统砂岩，晚石炭世太原组和早二叠世山西组是区内的主要含煤地层，总厚约150m,其中有多层可采或局部可采煤层。

煤层的采深约在400m。

测试一条采集线，点距20米，点数量为15个点，距离280米。

物探结果是下250m深度左右处。

X坐标1550至1650多测道图整体呈上升趋势，且中部纵向线间密度较大，反映在下图中地下300m-400m深度。

故判定采空区源头在X-1550至1600处，深度在300m-400m。

后于矿山地质掘进图纸和钻孔资料对比，完全吻合。
