涂料与涂装疵病
- 格式：doc
- 大小：32.50 KB
- 文档页数：2
涂料与涂装问题
优质涂料不一定能获得理想的涂装效果，但是劣质涂料一定得不到符合要求的涂装效果。涂料本身的问题来源于配方设计的合理性，最终都会在涂装过程和干膜使用过程中表现出来。
1.涂料组成的影响
涂料的组成与涂料的性能紧密相连，组成决定涂料性能。根据涂料在不同阶段表现的性能，划分为四个阶段的性能，即涂料的制造与储存性能、涂料的施工性能、涂膜的初始性能和涂膜的长久性能。
⑴涂料的制造与储存性能包括颜料的分散稳定性能、黏度、储存稳定性以及防腐性能。影响因素有：聚合物基料和分散剂、防沉剂、增稠剂、固体含量和颜料体积浓度等。
⑵涂料的施工性能包括刷涂性、喷涂性、流平流挂性以及涂膜艺术花纹形成等。影响涂料施工性能的主要组成因素有：防沉剂、增稠剂和颜料体积浓度。
⑶涂膜的初始性能包括附着力、遮盖力、光泽和颜色、表面的抗划伤性、涂膜的电阻率、渗透性、疏水性、耐磨性、耐化学性等。影响涂膜初始性能的主要组成因素有：聚合物基料和颜料体积浓度。
⑷涂料的长久性能主要包括：漆膜的保光、保色性、耐黄变性、抗粉化性、抗起泡性和抗开裂性等。主要影响的涂料组成因素有：聚合物基料和颜料体积浓度。
2.涂料流变性与施工方式之间的协调性的影响
涂料是半成品，涂装就是通过喷涂、浸涂、淋涂、刷涂、滚涂、刮涂等不同施工方式将涂料涂布到基材上，形成所需要的涂层。
通常刷涂和滚涂涂料黏度比较高，触变性小，干燥慢；而喷涂涂料则涂料触变性较大，干燥快。如果将适合喷涂的涂料采用刷涂施工，有可能出现涂料干燥快，出现针孔、搭边困难和涂料流平性差的问题，并且有比较严重的飞溅现象。而将具有刷涂和滚涂特性的涂料使用喷涂施
工，有可能由于其黏度大，雾化不良、漆膜粗燥，干燥慢，涂膜易堆积，严重者有可能发生堵枪。
不同的施工方式产生不同的剪切速率，涂料在不同剪切速率范围内流动变形能力很大差异，不同施工方式对应着不同的流变学原理，涂料生产时就要设计好不同的流变学参数以满足将来不同的施工方式的要求。
3.涂料与基材之间的润湿影响
涂料施工润湿基材是固气界面被固液界面取代，湿碰湿施工是液液界面取代液气界面。在涂层系统中不需要有层与层之间的明显界面，要消除层与层二者界面，使涂层系统成为一个整体。

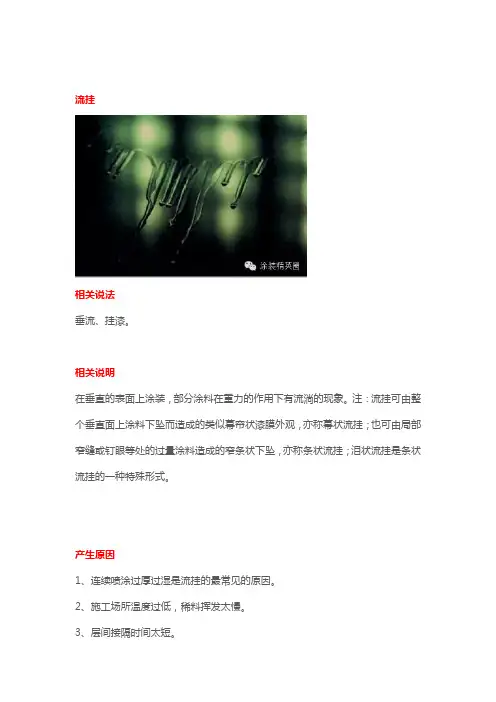

常见的表面学问题是涂料在基材上润湿铺展不良，引起涂料流动而导致的厚边、镜框、起皱、缩孔、鱼眼等问题。通常低表面张力、低粘度的涂料具有更大的在基材表面铺展和流动的能力，涂料表面张力高则阻止了涂料对基材的润湿铺展。因此，如果在基材表面有比涂料本身表面张力更低的污渍存在，涂料就不可能在表面铺展，会形成缩孔，如果涂料流动性大，缩孔会更大。
4.涂料颜料体积浓度的影响
在白色或彩色涂料中，涂膜中含有一定浓度的颜料和填料量。涂膜中颜料体积浓度的高低带给涂膜的空隙率是不一样的，当颜料体积浓度（PVC）超过其临界颜料体积浓度（CPVC）时，涂膜的通透性比较大。不同种类的涂料，其PVC和CPVC设计要求不同。由涂料的PVC设计不合理带来的疵病主要表现在涂膜保色性和防锈性能等方面的差异。过高的PVC使涂膜在见光和遇水后保色性下降，金属基材的涂膜防锈性能下降。
涂料疵病很多，涉及涂料施工和涂膜的初始性能以及长久性能之间的方方面面。这些疵病不仅仅表现在涂料流动学和表面学以及颜料体积浓度方面，同时还表现在溶剂挥发速率不平衡和溶剂溶解力不合理等问题，也会表现在表面张力（水性涂料亲水亲油）不平衡引起的问题、组分之间密度相差悬殊引起的问题、体系不相容导致的浮色发花问题、涂料组分间分布不均衡引起絮凝分相和反粗等问题。
