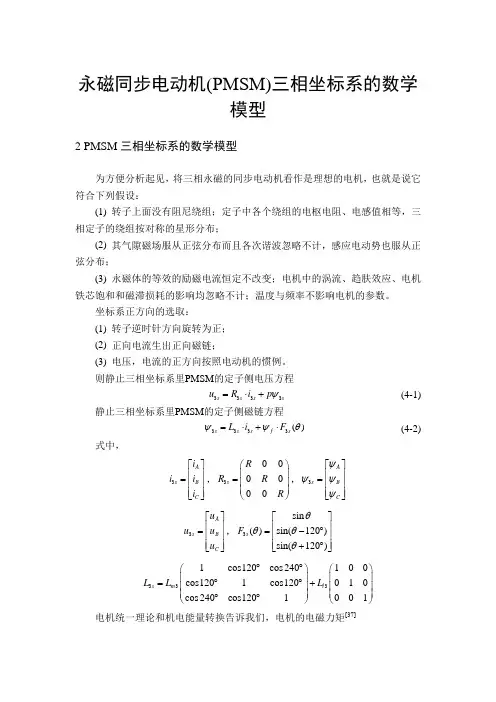

永磁同步电动机(PMSM)三相坐标系的数学模型
2 PMSM三相坐标系的数学模型
为方便分析起见，将三相永磁的同步电动机看作是理想的电机，也就是说它符合下列假设：
(1) 转子上面没有阻尼绕组；定子中各个绕组的电枢电阻、电感值相等，三相定子的绕组按对称的星形分布；
(2) 其气隙磁场服从正弦分布而且各次谐波忽略不计，感应电动势也服从正弦分布；
(3) 永磁体的等效的励磁电流恒定不改变；电机中的涡流、趋肤效应、电机铁芯饱和和磁滞损耗的影响均忽略不计；温度与频率不影响电机的参数。
坐标系正方向的选取：
(1) 转子逆时针方向旋转为正；
(2) 正向电流生出正向磁链；
(3) 电压，电流的正方向按照电动机的惯例。
则静止三相坐标系里PMSM的定子侧电压方程
3333ssssuRip (4-1)
静止三相坐标系里PMSM的定子侧磁链方程
3333()sssfsLiF (4-2)
式中，
3AsBCiiii，3000000sRRRR，3AsBC
3AsBCuuuu，3sin()sin(120)sin(120)sF
3331cos120cos240100cos1201cos120010cos240cos1201001smlLLL
电机统一理论和机电能量转换告诉我们，电机的电磁力矩[37] *Im()ssepTni (4-3)
式中，*代表取共轭复数，Im代表取虚部。
3 PMSMdq坐标系的数学模型

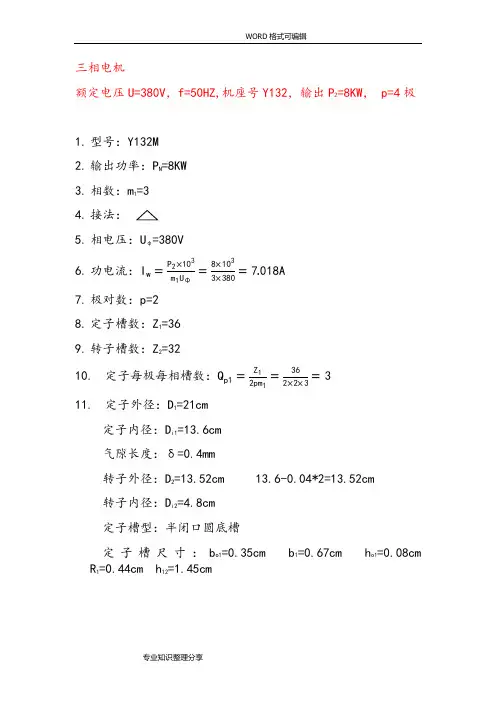

WORD格式可编辑
专业知识整理分享 三相电机
额定电压U=380V，f=50HZ,机座号Y132，输出P2=8KW， p=4极
1. 型号：Y132M
2. 输出功率：PN=8KW
3. 相数：m1=3
4. 接法：
5. 相电压：Uφ=380V
6. 功电流：
7. 极对数：p=2
8. 定子槽数：Z1=36
9. 转子槽数：Z2=32
10. 定子每极每相槽数：
11. 定子外径：D1=21cm
定子内径：Di1=13.6cm
气隙长度：δ=0.4mm
转子外径：D2=13.52cm 13.6-0.04*2=13.52cm
转子内径：Di2=4.8cm
定子槽型：半闭口圆底槽
定子槽尺寸：bo1=0.35cm b1=0.67cm ho1=0.08cm
R1=0.44cm h12=1.45cm WORD格式可编辑
专业知识整理分享
转子槽形：梯形槽
转子槽尺寸：bo2=0.1cm br1=0.55cm br2=0.3cm
ho2=0.05cm hr12=2.3cm
12. 极距：
13. 定子齿距：
14. 转子齿距：
15. 气隙长度：δ
16. 转子斜槽距：bsk=t1=1.187cm
17. 铁芯长度：l=16cm
18. 铁芯有效长度：无径向通风道：lef=l+2δ=16.08cm
19. 净铁芯长：无径向通风道：lFe=KFel=0.95*16=15.2cm
KFe=0.95（不涂漆） WORD格式可编辑
