基于VHDL语言的数码管动态扫描系统的设计

  • 格式：doc
  • 大小：40.50 KB
  • 文档页数：8

文件1：（顶层设计）SMG_SCAN LIBRARY IEEE ; USE IEEE.STD_LOGIC_1164.ALL ; ENTITY SMG_SCAN IS PORT ( DAT : IN STD_LOGIC_VECTOR ( 3 DOWNTO 0 ) ; EN , CLK , WR , A_D : IN STD_LOGIC ; SEG : OUT STD_LOGIC_VECTOR ( 7 DOWNTO 0 ) ; Y : OUT STD_LOGIC_VECTOR ( 7 DOWNTO 0 ) ) ; END ENTITY SMG_SCAN ; ARCHITECTURE ONE OF SMG_SCAN IS SIGNAL RD , TEMP1 : STD_LOGIC_VECTOR ( 3 DOWNTO 0 ) ; SIGNAL ADDR , TEMP2 : STD_LOGIC_VECTOR ( 2 DOWNTO 0 ) ; COMPONENT M1 IS PORT ( DAT : IN STD_LOGIC_VECTOR ( 3 DOWNTO 0 ) ; A_D , WR , EN : IN STD_LOGIC ; RD : OUT STD_LOGIC_VECTOR ( 3 DOWNTO 0 ) ; ADDR : IN STD_LOGIC_VECTOR ( 2 DOWNTO 0 ) ) ; END COMPONENT ; COMPONENT M2 IS PORT ( CLK , EN : IN STD_LOGIC ; RD : IN STD_LOGIC_VECTOR ( 3 DOWNTO 0 ) ; SEG : OUT STD_LOGIC_VECTOR ( 7 DOWNTO 0 ) ; Y : OUT STD_LOGIC_VECTOR ( 7 DOWNTO 0 ) ; ADDR : OUT STD_LOGIC_VECTOR ( 2 DOWNTO 0 ) ) ; END COMPONENT ; BEGIN TEMP1 <= RD ; TEMP2 <= ADDR ; U1 : M1 PORT MAP ( DAT => DAT , A_D => A_D , WR => WR , EN => EN , RD => RD , ADDR => TEMP2 ) ; U2 : M2 PORT MAP ( CLK => CLK , SEG => SEG , Y => Y , EN => EN , RD => TEMP1 , ADDR => ADDR ) ; END ARCHITECTURE ONE ;

文件2 ：（中层设计）M2 LIBRARY IEEE ; USE IEEE.STD_LOGIC_1164.ALL ; ENTITY M2 IS PORT ( RD : IN STD_LOGIC_VECTOR ( 3 DOWNTO 0 ) ; CLK , EN : IN STD_LOGIC ; Y : OUT STD_LOGIC_VECTOR ( 7 DOWNTO 0 ) ; SEG : OUT STD_LOGIC_VECTOR ( 7 DOWNTO 0 ) ; ADDR : OUT STD_LOGIC_VECTOR ( 2 DOWNTO 0 ) ) ; END ENTITY M2 ; ARCHITECTURE ONE OF M2 IS SIGNAL TEMP , ADDR0 : STD_LOGIC_VECTOR ( 2 DOWNTO 0 ) ; COMPONENT M2_1 IS PORT ( CLK , EN : IN STD_LOGIC ; ADDR0 : OUT STD_LOGIC_VECTOR ( 2 DOWNTO 0 ) ) ; END COMPONENT ; COMPONENT M2_2 IS PORT ( EN : IN STD_LOGIC ; ADDR0 : IN STD_LOGIC_VECTOR ( 2 DOWNTO 0 ) ; Y : OUT STD_LOGIC_VECTOR ( 7 DOWNTO 0 ) ) ; END COMPONENT ; COMPONENT M2_3 IS PORT ( RD : IN STD_LOGIC_VECTOR ( 3 DOWNTO 0 ) ; EN : IN STD_LOGIC ; SEG : OUT STD_LOGIC_VECTOR ( 7 DOWNTO 0 ) ) ; END COMPONENT ; BEGIN TEMP <= ADDR0 ; U1 : M2_1 PORT MAP ( CLK => CLK , EN => EN , ADDR0 => ADDR0 ) ; U2 : M2_2 PORT MAP ( EN => EN , Y => Y , ADDR0 => TEMP ) ; U3 : M2_3 PORT MAP ( RD => RD , EN => EN , SEG => SEG ) ; ADDR <= TEMP ; END ARCHITECTURE ONE ;

文件3 ：（底层设计1）M1 LIBRARY IEEE ; USE IEEE.STD_LOGIC_1164.ALL ; USE IEEE.STD_LOGIC_UNSIGNED.ALL ; ENTITY M1 IS PORT ( DAT : IN STD_LOGIC_VECTOR ( 3 DOWNTO 0 ) ; A_D , WR , EN : IN STD_LOGIC ; ADDR : IN STD_LOGIC_VECTOR ( 2 DOWNTO 0 ) ; RD : OUT STD_LOGIC_VECTOR ( 3 DOWNTO 0 ) ) ; END ENTITY M1 ; ARCHITECTURE ONE OF M1 IS TYPE STATE IS ( NOUT , RD_ADDR , RD_DAT ) ; TYPE REG IS ARRAY ( 7 DOWNTO 0 ) OF STD_LOGIC_VECTOR ( 3 DOWNTO 0 ) ; SIGNAL MYREG : REG ; SIGNAL CURRENT_STATE , NEXT_STATE : STATE ; SIGNAL X , CNT0 : INTEGER RANGE 0 TO 7 ; BEGIN

NEXT_STATE_LOGIC : PROCESS ( CURRENT_STATE , WR , A_D , EN , CNT0 ) BEGIN IF EN = '0' THEN NEXT_STATE <= RD_ADDR ; MYREG ( 0 ) <= "0000" ; MYREG ( 1 ) <= "0000" ; MYREG ( 2 ) <= "0000" ; MYREG ( 3 ) <= "0000" ; MYREG ( 4 ) <= "0000" ; MYREG ( 5 ) <= "0000" ; MYREG ( 6 ) <= "0000" ; MYREG ( 7 ) <= "0000" ; ELSE CASE CURRENT_STATE IS WHEN NOUT => NEXT_STATE <= RD_ADDR ; WHEN RD_ADDR => IF CNT0 = 1 AND A_D = '1' THEN X <= CONV_INTEGER ( DAT ( 2 DOWNTO 0 ) ) ; NEXT_STATE <= RD_DAT ; END IF ; WHEN RD_DAT => IF CNT0 = 0 AND A_D = '0' THEN CASE X IS WHEN 0 => MYREG ( 0 ) <= DAT ; WHEN 1 => MYREG ( 1 ) <= DAT ; WHEN 2 => MYREG ( 2 ) <= DAT ; WHEN 3 => MYREG ( 3 ) <= DAT ; WHEN 4 => MYREG ( 4 ) <= DAT ; WHEN 5 => MYREG ( 5 ) <= DAT ; WHEN 6 => MYREG ( 6 ) <= DAT ; WHEN 7 => MYREG ( 7 ) <= DAT ; END CASE ; NEXT_STATE <= RD_ADDR ; END IF ; WHEN OTHERS => NEXT_STATE <= NOUT ; END CASE ; END IF ; END PROCESS NEXT_STATE_LOGIC ;

STATE_STORE : PROCESS ( CNT0 ) BEGIN CURRENT_STATE <= NEXT_STATE ; END PROCESS STATE_STORE ;

OUTPUT_LOGIC : PROCESS ( CURRENT_STATE , ADDR ) BEGIN CASE CURRENT_STATE IS WHEN NOUT => RD <= "ZZZZ" ; WHEN RD_ADDR => CASE ADDR IS WHEN "000" => RD <= MYREG ( 0 ) ; WHEN "001" => RD <= MYREG ( 1 ) ; WHEN "010" => RD <= MYREG ( 2 ) ; WHEN "011" => RD <= MYREG ( 3 ) ; WHEN "100" => RD <= MYREG ( 4 ) ; WHEN "101" => RD <= MYREG ( 5 ) ; WHEN "110" => RD <= MYREG ( 6 ) ; WHEN "111" => RD <= MYREG ( 7 ) ; WHEN OTHERS => RD <= "ZZZZ" ; END CASE ; WHEN RD_DAT => CASE ADDR IS WHEN "000" => RD <= MYREG ( 0 ) ; WHEN "001" => RD <= MYREG ( 1 ) ; WHEN "010" => RD <= MYREG ( 2 ) ; WHEN "011" => RD <= MYREG ( 3 ) ; WHEN "100" => RD <= MYREG ( 4 ) ; WHEN "101" => RD <= MYREG ( 5 ) ; WHEN "110" => RD <= MYREG ( 6 ) ; WHEN "111" => RD <= MYREG ( 7 ) ; WHEN OTHERS => RD <= "ZZZZ" ; END CASE ;

合集下载

基于VHDL数控分频器设计

基于VHDL数控分频器设计

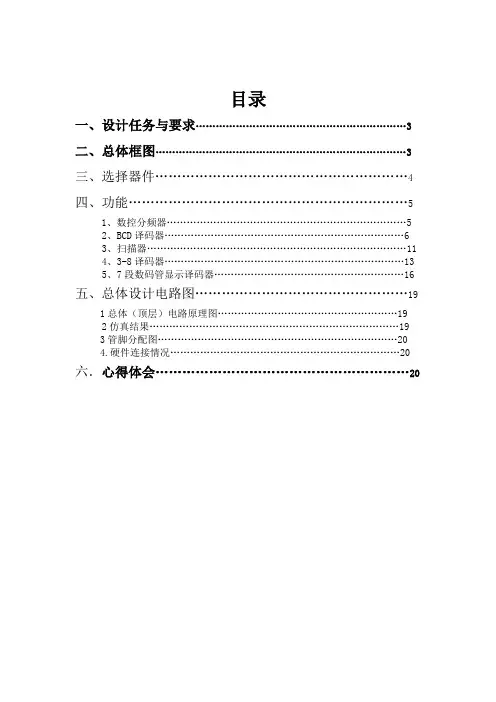

目录一、设计任务与要求 (3)二、总体框图 (3)三、选择器件 (4)四、功能 (5)1、数控分频器 (5)2、BCD译码器 (6)3、扫描器 (11)4、3-8译码器 (13)5、7段数码管显示译码器 (16)五、总体设计电路图 (19)1总体（顶层）电路原理图 (19)2仿真结果 (19)3管脚分配图 (20)4.硬件连接情况 (20)六．心得体会 (20)数控分频器设计一、设计任务与要求数控分频器的功能就是当输入端给定不同输入数据时，将对输入的时钟信号有不同的分频比，以实现所需的输出频率。
