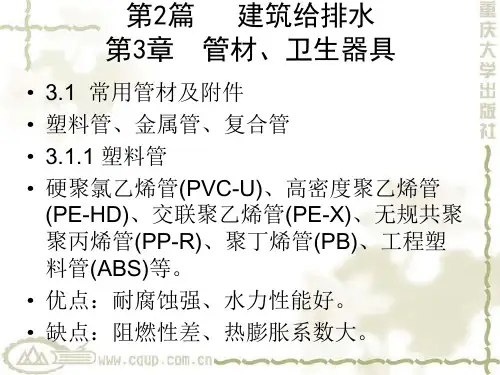

第2篇 建筑给排水 第3章 管材、卫生器具
• 3.1 常用管材及附件 • 塑料管、金属管、复合管 • 3.1.1 塑料管 • 硬聚氯乙烯管(PVC-U)、高密度聚乙烯管
(PE-HD)、交联聚乙烯管(PE-X)、无规共聚 聚丙烯管(PP-R)、聚丁烯管(PB)、工程塑 料管(ABS)等。 • 优点：耐腐蚀强、水力性能好。 • 缺点：阻燃性差、热膨胀系数大。
• ②卫生器具的设置标准应根据建筑标准而定，住 宅的卫生间内除设有大便器外，还应设有洗脸盆、 浴盆等设备，或预留沐浴设备的设置，还应考虑 预留安装洗衣机的位置；普通旅馆的卫生间内一 般设有坐便器、浴盆和洗脸盆；高级宾馆的一般 客房的卫生间也设有坐便器、浴盆和洗脸盆三大 件卫生器具，只是所选用器具的质量、外形、色 彩和防噪也有较高要求；高级宾馆的部分高级客 房内还应设置妇女卫生盆。
菌。
• 缺点：价格高。 • （与钢管比） • 3.1.5 给水附件 • 配水附件、控制附件。 • 配水附件—调节、分配水流流量。 • 控制附件—调节水流流量、控制水流方向。
图3.1 配水附件
（a）单把立式菜盆龙头
（b）面盆单把龙头
图3.2 控制附件 （a）截止阀 （b）闸阀 （c）升降式止回阀 （d）旋启式止回阀 （e）浮球
中心间距700mm。
• 作业1：
• 卫生间布置布置原则、形式及设置标准有 哪些要求？
度坡向地漏。
• 3.2.5 卫生间布置 • 布置原则：北向、上下对齐，重要设备房
上不设。（充分考虑排水立管的位置） • 卫生间形式：由卫生器具的规格、数量定。
图6.15 卫生间内器具布置间距
• 住宅、公寓、旅馆的卫生间
• ①卫生间的面积应根据当地气候条件，生活习惯 和卫生器具设置的数量确定。配置卫生洁具三大 件的卫生间，其面积不得小于3 m2。

第三章
管道材料、器材 及卫生设备
管道和连接配件
弯头、管箍、补心、异径三通、 异径四通、阀门、等径三通等。
管道材料和配件-1
第一节
管道材料和水表
一、管道材料及连接配件
总的要求：能承受所需要的内压（高压或低压）；具备 一定的抗外荷载能力；长期输水后内壁光滑，能保 持较好的输水能力；不透水，不渗水。 耐腐蚀， 使用年限长；造价低；安装方便，维修简单。
第一节
管道材料和水表
一、管道材料-------钢管

优点：强度大，抗拉强度和抗变性能均优于铸铁管；接口操 作方便，可以焊接；承受较高水压 1MPa左右甚至更高， 工作压力2～4MPa；重量较同口径的铸铁管轻；水力条件优 于铸铁管。

缺点：耐腐蚀性差
钢管图片
镀锌钢管
不锈钢钢管
第一节
管道材料和水表
塑料管ห้องสมุดไป่ตู้
陶瓷管
铸铁管 钢管
铜管
钛管
铅管
第一节
管道材料和水表
一、管道材料-------铸铁管

分类： A灰口铸铁管：碳以石墨状态片装存在，质脆。 B球墨铸铁管：在铸铁熔化时加入球化剂（镁和镁合金等 碱土金属）使铁中的石墨呈球状存在，提高韧性、抗弯 抗拉抗冲击性能 。价格较前者贵。
第一节
管道材料和水表
第一节
水表的选择：
管道材料和水表
按设计秒流量不大于水表的最大流量确 定，以消防流量进行复核。
第二节


卫生器具及冲洗设备
一、卫生器具
卫生器具的分类 卫生器具是用来满足日常生活中洗涤等卫生要求以及收 集、排除生活与生产污、废水的设备。 常用的可作如下分类： 1、便溺用卫生器具：大便器、大便槽、小便器、小便槽 等。 2、盥洗、沐浴用卫生器具：洗脸盆、盥洗槽、浴盆、淋 浴器、妇女卫生盆等。 3、洗涤用卫生器具：洗涤盆、污水盆、化验盆、地漏等。

⑤可自然弯曲或具有冷弯性能，可采用盘管供货方 式，减少管接头数量。
(2)塑料管的主要缺点 ① 力学性能差，抗冲击性不佳，刚性差，平直性
也差，因而管卡及吊架设置密度高。 ② 阻燃性差，大多数塑料制品可燃，且燃烧时热
分解，会释放出有毒气体和烟雾。 ③热膨胀系数大，必须十分强调伸缩补偿。
2、钢管
焊接钢管具有耐压、抗振性能好，单管长，接头 少，且重量比铸铁管轻等优点，可分为镀锌钢管(白 铁管)和非镀锌钢管(黑铁管) ，前者防腐、防锈性能 较后者好，镀锌钢管由于具有价格低廉，性能优越， 防火性能好，使用寿命长等优点，在消防给水系统， 尤其是自动喷水灭火系统中经常采用。
此外，还有小便器水龙头、皮带水龙头、电子自 动龙头等。
图3-1 各类配水龙头 （a） 球形阀式配水龙头； （b） 旋塞式配水龙头； （c） 普通洗脸盆配水龙头; （d） 单手柄浴盆水龙头； （e） 单手柄洗脸盆配水龙头； （f） 自动水龙头
2、控制附件 控制附件用来调节水量和水压以及关断水流等，

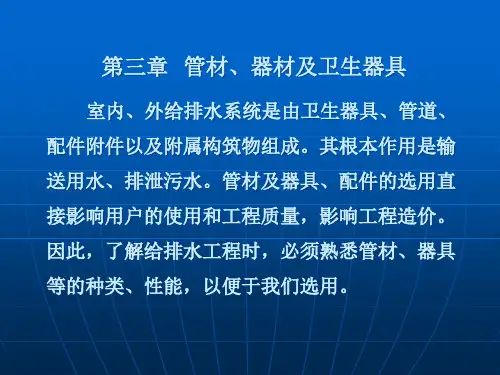

第三章 管材、器材及卫生器具
室内、外给排水系统是由卫生器具、管道、 配件附件以及附属构筑物组成。其根本作用是输 送用水、排泄污水。管材及器具、配件的选用直 接影响用户的使用和工程质量，影响工程造价。 因此，了解给排水工程时，必须熟悉管材、器具 等的种类、性能，以便于我们选用。
第一节 管 材 及 附 件
如截止阀、闸阀、止回阀、浮球阀和安全阀等。 常用控制附件见图3-2。
(1) 截止阀 (2) 闸阀 (3) 蝶阀 (4) 止回阀 (5) 浮球阀 (6) 液位控制阀 (7) 安全阀
图3-2 各类阀门 （a） 截止阀；（b） 闸阀； （c） 蝶阀；（d） 旋启式止 回阀；（e） 升降式止回阀； （f） 消声止回阀（g） 梭式 止回阀；（h） 浮球阀；（i） 液压水位控制阀；（j） 弹簧 式安全阀；（k） 杠杆式安全 阀

采用高强度、轻质材料， 如碳纤维、玻璃纤维等， 减轻产品重量，提高强度 和耐用性。
耐腐蚀材料
选用耐腐蚀、防锈材料， 提高管道卫生器具的抗腐 蚀性能和长期稳定性。
复合材料
利用复合材料技术，将多 种材料的优点结合在一起 ，提高产品的综合性能和 满足特殊需求。
05
CHAPTER
管道卫生器具的案例分析
家庭管道卫生器具的应用案例
详细描述
造成漏水的原因可能包括管道连接处松动、密封圈老化或破损、水阀关闭不严等 。解决漏水问题的方法包括紧固管道连接处、更换密封圈、调整或更换水阀等。
堵塞问题
总结词
管道卫生器具堵塞会影响正常使用，需要采取措施及时解决 。
详细描述
堵塞的原因可能是管道内壁沉积物、杂质或头发等造成的。 解决堵塞问题的方法包括使用管道疏通工具、清洗管道或定 期清理卫生器具等。
清洁保养工作包括定期清洗表面、检查密封圈和水阀是否完好、润滑关键部位等。同时，应遵循产品说明书进行 操作，避免造成损坏。
Hale Waihona Puke 03CHAPTER
管道卫生器具的选购与使用
选购要点
01
02
03
04
品牌信誉
选择知名品牌，确保产品质量 和售后服务。
材质
考虑使用耐腐蚀、耐磨损、易 清洁的材质，如不锈钢、陶瓷
等。
家庭卫生间
家庭卫生间中常见的管道卫生器具包括马桶、洗脸盆、淋浴设备等，这些设备需要定期清洗和保养， 以确保卫生和正常使用。
家庭厨房
家庭厨房中的管道卫生器具主要包括水槽、龙头、排水管道等，这些设备需要定期清洁，以防止食物 残渣和污垢的积累。
酒店管道卫生器具的应用案例
酒店客房
酒店客房中的管道卫生器具主要包括马 桶、浴缸、淋浴设备等，酒店需要定期 对客房进行深度清洁和维护，以确保客 人的舒适和健康。
