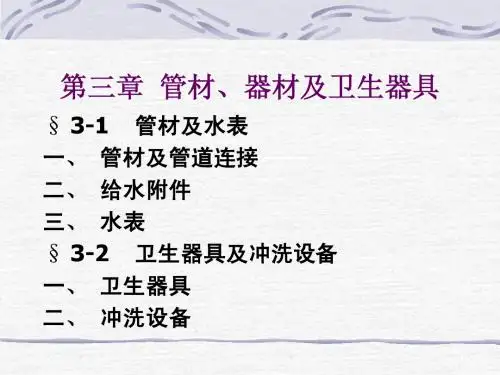

第三章 管材、器材及卫生器具

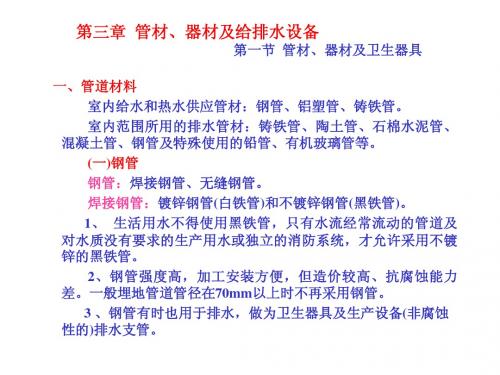

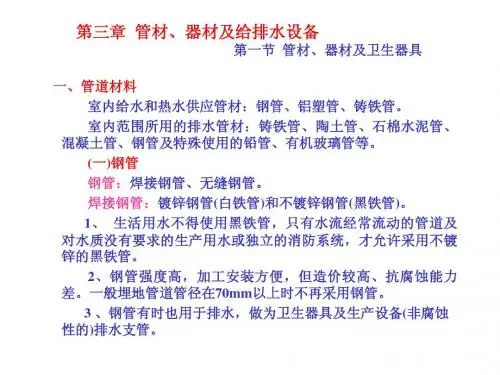

（一）钢管
焊接钢管（水煤气钢管） ▪ 普通型－－工作压力<1MPa ▪ 加厚型－－工作压力<1.6MPa
镀锌钢管（白铁管）－－在黑铁管内、外壁 镀锌而成。
▪ 非镀锌钢管（黑铁管）－－
（一）钢管 ▪ 无缝钢管
钢管的连接方法
▪ 螺纹连接（丝扣连接）：多用于室内生活 给水管道，用于明装管道。
2、小便器：设在公共男厕所中，有挂式和 立式两种。
▪ 小便槽：比小便器造价低，并可容纳较多 的使用人数，故在工业建筑、公共建筑和 集体宿舍的男厕所中采用。
（二）盥洗、沐浴用卫生器具
1、洗脸盆 2、盥洗槽：通常设在集体宿舍及工厂生活间
内，多用水泥、水磨石制成，造价较低。 3、浴盆 4、淋浴器 5、妇女卫生盆
▪ 焊接：优点是接头紧密，不漏水，施工迅 速，不需配件。
▪ 法兰连接：一般用在连接阀门、止回阀、 水泵、水表等处，以及需要经常拆卸、检 修的管段上。
（二）铸铁管
▪ 给水铸铁管与钢管相比优点 ：不易腐蚀、造 价低、耐久型好。缺点：质承插口。 ▪ 排水铸铁管：由于不承受水压，故管壁较薄、
控制 附件
▪ 配水附件：各式水龙头，用于调节和分配 水流。
▪ 控制附件：各式阀门，用于调节水量、 水压，关断水流，改变水流方向。 阀门
截止阀 闸阀 蝶阀 止回阀 浮球阀
三、水表 ▪ 是一种计量建筑物或设备用水量的仪表。
目前常用的是流速式水表。
▪ 按翼轮构造不同分为：旋翼式、螺翼式
▪ 旋翼式：翼轮转轴与水流方向垂直，水流 阻力大。多为小口径水表，用于测量小的 流量。
重量较轻。
（三）PVC管
▪ 应用领域：室内给水管：室内生活污水排水管、 雨水管；目前使用的最多的塑料管是硬聚氯乙 烯塑料管，也称UPVC管。
▪ 优点：化学性能稳定、耐腐蚀、物理机械性能 好、无不良气味、质轻而坚。
▪ 连接：螺纹连接、焊接、法兰连接、粘接等。
二、给水系统的附件
给水系统 附件
配水 附件
▪ 存水弯的作用：水封可以防止排水管网 中产生的臭气、有害气体或可燃气体通 过卫生器具进入室内。
二、冲洗设备
▪ 冲洗设备在便溺用卫生器具中是一个重要 设备，必须有足够的水压和水量以便充走 污物，保持清洁卫生。
▪ 冲洗设备分为两类：冲洗水箱、冲洗阀
（三）洗涤用卫生器具 ▪ 污水盆、洗涤盆、化验盆
（四）地漏及存水弯
1、地漏
▪ 地漏的作用： 排出地面上的 积水。
1、地漏
■一般用铸铁或塑料 制成，本身包含有 存水弯。
▪ 地漏需设置在房间 地面最低处，地面 作成0.005~0.01的 坡度，坡向地漏。
2、存水弯
▪ 存水弯是一种弯管，在里面存有一定 深度的水，即水封深度。
▪ 螺翼式：翼轮转轴与水流方向平行，水流 阻力小。多为大口径水表，用于测量大的 流量。
第2节 卫生器具及冲洗设备 一、卫生器具
（一）便溺用卫生器具
1、大便器
（1）坐式大便器 ▪ 本身构造含存水弯 ▪ 冲洗设备一般用低水箱 ▪ 坐式大便器多装设在：家庭、宾馆
（2）蹲式大便器 ▪ 冲洗设备一般用高水箱 ▪ 蹲式大便器多装设在：公共卫生间
