管道工程施工质量保证措施1、各类管材、阀门及附件等在安装前应参照相应标准要求检查、检验，管材、阀门及附件的规格、型号、质量符合验收要求后方可使用。
管子在下料、组对前应将管内外浮锈、杂物清除干净。
当安装中断时，其敞开口应及时封堵。
2、钢管在安装前应涂刷防锈漆，安装完毕试压结束后按设计要求涂刷面漆。
埋地钢管按设计要求进行外防腐处理。
3、镀锌钢管丝扣连接后，丝扣露出的部分应做防腐处理。
丝扣配件在安装时应向旋紧的方向一次旋紧，不得倒回。
4、无缝钢管的坡口可用气割或机械加工，气割加工的坡口必须除去氧化皮与毛刺。
5、相同壁厚的管道组对时其内壁应平齐，内壁错边量不应超过壁厚的20%且不大于2mm。
同时不得用强力对正，以免引起附加应力。
6、排水管道布置走向和位置应符合设计要求，水平管的坡度不得小于规范规定的最小排水坡度，不得有倒坡现象。
7、埋地及暗装的管道应及时做好试压、灌水、通球等检验工作，及时办理隐蔽工程验收手续。
8、消防系统管道施工时，注意选用的喷头、报警阀、压力开关、水流指示器等主要组件应符合国家现行标准要求，其商标、型号、规格等标志应齐全。
9、卫生器具在安装前，对其外观进行检查、复验型号。
安装过程中，不准将管子钳等工具直接钳于镀铬铜管、装饰罩等表面，以免镀层剥落。
安装后，卫生器具的支托架应平整牢固，与器具接触紧密，并做好产品保护措施。
10、管道施工完毕后，按系统进行完整性检查。
只有完整性检查合格的管线，才能进行压力试验和吹洗清扫。
11、管道系统试压和清洗必须符合规范和设计要求，同时应编制相应的施工方案，便于进行各管道系统的试压、清洗和配合调试。
12、管道的保温要求铺设平整、绑扎紧密，无滑动、松驰、断裂等现象。

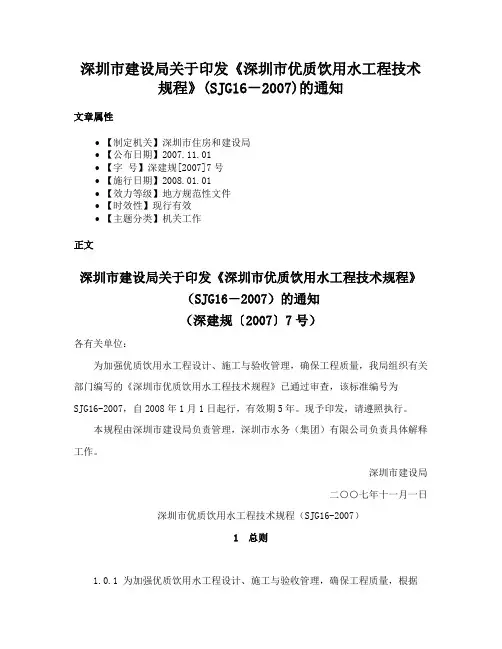

深圳市建设局关于印发《深圳市优质饮用水工程技术规程》(SJG16－2007)的通知文章属性•【制定机关】深圳市住房和建设局•【公布日期】2007.11.01•【字号】深建规[2007]7号•【施行日期】2008.01.01•【效力等级】地方规范性文件•【时效性】现行有效•【主题分类】机关工作正文深圳市建设局关于印发《深圳市优质饮用水工程技术规程》（SJG16－2007）的通知（深建规〔2007〕7号）各有关单位：为加强优质饮用水工程设计、施工与验收管理，确保工程质量，我局组织有关部门编写的《深圳市优质饮用水工程技术规程》已通过审查，该标准编号为SJG16-2007，自2008年1月1日起行，有效期5年。
现予印发，请遵照执行。
本规程由深圳市建设局负责管理，深圳市水务（集团）有限公司负责具体解释工作。
深圳市建设局二○○七年十一月一日深圳市优质饮用水工程技术规程（SJG16-2007）1 总则1.0.1 为加强优质饮用水工程设计、施工与验收管理，确保工程质量，根据《深圳市建设工程质量管理条例》，制订本技术规程。
1.0.2 本技术规程适用于深圳市新建、扩建、改建的市政和建筑优质饮用水输配水工程的设计、施工与验收管理。
1.0.3 优质饮用水输配水工程设计，还必须符合《深圳市生活饮用水水质发展规划》的规定，服从城市总体规划，满足生活、生产和消防用水等要求。
1.0.4 本技术规程未作规定的，应执行国家及行业现行有关标准、规范。
1.0.5 本技术规程自2008年1月1日起施行，有效期5年。
2 术语2.0.1 优质饮用水 high quality drinking water原水经水厂净化、消毒处理后，通过输配水管网供给用户，符合《深圳市生活饮用水水质目标》要求，达到欧、美等发达国家的水质标准，可以直接饮用的自来水。
2.0.2 二次供水 secondary water supply单位或个人利用二次供水设施将城市自来水储存、加压后，通过管道再供给用户的供水形式。
建设部关于工程建设设备与材料划分的规定关于工程建设设备与材料划分的规定工程建设设备与材料的划分，直接关系到投资构成的合理划分、概预算编制以及施工产值的计算等方面。
为合理确定工程造价，加强对建设过程投资和管理，现对工程建设中设备与材料界限不清，特别是通用性较强的有争议的共性问题提出划分原则，并对十五册《全国统一安装工程预算定额》中的设备与材料进行了划分，各省、自治区、直辖市和国务院各有关部门应结合本地区、本部门的情况，制定实施细则，并报建设部备案。
1、凡是经过加工制造由多种材料和部件按各自用途组成生产加工、动力、传送、储存、运输、科研等功能的机器、容器和其它机械等为设备。
设备分为标准设备和非标准设备。
标准设备（包括通用设备和专用设备）：是指按国家规定的产品标准批量生产的、已进入设备系列的设备；非标准设备：是指国家未定型、非批量生产的、由设计单位提供制造图纸，委托承制单位或施工企业在工厂或施工现场制作的设备。
设备一般包括以下各项：（1）各种设备的本体及随设备到货的配件、备件和附属于设备本体制作成型的梯子、平台、栏杆及管道等。
（2）各种计量器、仪表及自动化控制装置、实验的仪器属于设备本体部分的仪器仪表等。
（3）附属于设备本体的油类、化学药品等设备的组成部分。
（4）无论用于生产或生活或附属于建筑物的水泵、锅炉及处理设备、电气、通风设备等。
为完成建筑、安装所需的原料和经过工业加工的设备本体以外的零配件、附件、成品、半成品等均为材料。
材料一般包括以下各项：（1）设备本体以外的不属于设备配套供货，需由施工企业进行加工制作或委托加工的平台、梯子栏杆及其他金属构件等，以及成品、半成品型施工或的管道、管件、阀门、法兰等。
（2）设备本体以外的各种行车轨道、滑触线、电梯的滑轨等均为材料。
2、工艺设备（1）制造厂以成品形式供货的各种容器、反应器、热交换器、塔器、电解槽等，均为设备。
（2）各种工艺设备在试车必须填充的一次性填充材料，如各种瓷环、钢环、塑料环、钢球等各种化学药品（如树脂、珠光砂、触媒、干燥剂、催化剂等）及变压器油等，不论是随设备带来的，还是单独订货购置的，均视为设备和组成部分。
建筑系建筑设备工程课程教案绪论建筑设备：为建筑物的使用者提供生活与工作服务的各类设备与设施系统的统称。
目的：表达建筑功能。
研究方向：一、建筑给排水设备1、生活给水2、生产给水3、消防给水4、生活热水5、水警6、饮用水系统7、再生水：中水、雨水二、建筑供暖与通风设备1、供暖系统2、通风系统3、中央空调三、建筑电气设备1、供配电系统2、照明系统3、动力系统4、接地与安全用电5、建筑弱电系统（1）火灾自动报警与联动（2）电话系统（3）电视系统（4）网络系统（5）安保监控系统（6）音响系统第1 篇给水排水工程给水排水工程从内容上分：1、室外给水工程（城镇给水工程）取水、净水、输水管网的设计与建设。
2、室内给水排水工程（建筑给水排水工程）小区与建筑内的给水与排水，包含消防给水与雨水排除。
3、室外排水工程（城镇排水工程）城镇污水与雨水收集管系及污水处理厂。
“建筑给排水”要紧介绍建筑内部与居住小区的给水、排水、热水供应与与之密切联系的消防给水、水景、游泳池给水排水及建筑中水的设计原理、设计方法与安装与管理等方面的基本知识与技术。
是一门专业技术课程。
建筑给排水设备细分要紧包含四方面的内容。
要紧有：建筑给水工程、建筑排水工程、管材、器材及卫生器具与高层建筑给排水等。
包含内容较为广泛，可将各部分划分为下列几部分（见下）：“建筑给排水”要紧介绍建筑内部与居住小区的给水、排水、热水供应与与之密切联系的消防给水、水景、游泳池给水排水及建筑中水的设计原理、设计方法与安装与管理等方面的基本知识与技术。
是一门专业技术课程。
建筑给排水设备细分要紧包含四方面的内容。
要紧有：建筑给水工程、建筑排水工程、管材、器材及卫生器具与高层建筑给排水等。
1.1 室外给排水工程一、用水标准1、生活用水2、生产用水3、消防用水4、其他用水二、用水量变化最高日用水量最高时用水量日变化系数时变化系数1.1 室外给排水工程三、取水工程1、水源2、取水构筑物：井、渠、浮船、缆车等。
建筑内部排水系统工程设计卫生器具、管材与附件卫生器具是建筑内部排水系统的起点，是用来收集和排除污废水的专用设备。
因各种卫生器具的用途、设置地点、安装和维护条件不同，所以卫生器具的结构、形式和材料也各不相同。
为满足卫生清洁的要求，卫生器具一般采用不透水、无气孔、表面光滑、耐腐蚀、耐磨损、耐冷热、便于清扫，有一定强度的材料制造，如：陶瓷、搪瓷生铁、塑料、不锈钢、水磨石和复合材料等。
随着人们生活水平和卫生标淮的不断提高，卫生器具朝着材质优良、功能完善、造型美观、消声节水、色彩丰富、使用舒适的方向发展，成为衡量建筑物级别的重要标淮。
为防止粗大污物进入管道，发生堵塞，除了大便器外，所有卫生器具均应在放水口处设截留杂物的栏栅。
卫生器具 1.盥洗用卫生器具(1)洗脸盆(2)盥洗槽2.沐浴用卫生器具⑴浴盆⑵淋浴器⑶淋浴盆⑷净身盆3.洗涤用卫生器具⑴洗涤盆（池）⑵化验盆⑶污水盆（池）便溺用卫生器具⑴大便器⑵大便槽⑶小便器⑷小便槽⑸倒便器⑹冲洗设备１．盥洗用卫生器具⑴洗脸盆洗脸盆一般用于洗脸、洗手和洗头，设置在卫生间、盥洗室、浴室及理发室内。
洗脸盆的高度及深度适宜，盥洗不用弯腰较省力，使用不溅水，用流动水盥洗比较卫生。
洗脸盆有长方形、椭圆形、马蹄形和三角形，安装方式有挂式、立柱式和台式。
(2) 盥洗槽设在集体宿舍、车站候车室、工厂生活间等公共卫生间内，可供多人同时洗手。
多为长方形布置，有单面、双面两种，一般为钢筋混凝土现场浇注，水磨石或瓷砖贴面，也有不锈钢、搪瓷、玻璃钢等制品。
盥洗槽盥洗槽2.沐浴用卫生器具⑴浴盆浴盆设在住宅、宾馆、医院住院部等卫生间或公共浴室。
多为搪瓷制品，也有陶瓷、玻璃钢、人造大理石、压克力(有机玻璃)、塑料等制品。
按使用功能有普通浴盆（见图4-5）、坐浴盆和按摩浴盆三种。
按形状有方形、圆形、三角形和人体形，按有无裙边分为无裙边和有裙边两类。
图4-5 普通浴盆⑵淋浴器是一种由莲蓬头、出水管和控制阀组成，喷洒水流供人沐浴的卫生器具。
第4章 管材、附件及卫生器具 教学提示：现在建筑物给排水管材、附件及卫生器具种类繁多，每种都有一定的适用范围和优缺点。
在选择管材和卫生器具时必须考虑它们的性能、使用寿命、施工要求及造价等各方面因素。
教学要求：本章让学生了解现代建筑物中使用最广泛的几种管材和配件；了解各种阀门、水龙头等附件的适用条件；了解卫生器具的一般知识。
重点掌握管道的几种连接方法。
4.1 管材4.1.1 常用管材和管件管道是建筑设备中用到的最常见的材料，因此又称管材，包括管子、管件和附件。
管子用于输送各类介质，管件又称管道配件，用于管材的连接、分支(或汇合)和改向。
各种不同管材有各自相应的管道配件，有螺纹接头(多用于塑料管、钢管)、法兰接头、承插接头(多用于铸铁管、塑料管)等几种形式。
1. 管材的通用标准及管材分类1) 管子与管路附件的公称直径公称直径也称公称通径，是为了使管子、附件、阀门等相互连接而规定的标准直径，公称直径是指管子的内径，但非实际的内径，因为具有同一规格公称直径的管件的外径相等。
公称直径用字母DN表示，其后注明公称直径数值(mm)《管子与管路附件的公称直径》(GB 1047—1970)中，常用公称直径共有DNl5、20、25、32、40、50、65、80、100、125、150、175、200、300、400、500、600等十八种规格。
2) 公称压力、试验压力、工作压力在工程上把某种材料在基准温度时所承受的最大工作压力称为公称压力。
公称压力用符号PN表示，其后注明公称压力值(MPa)。
《管子与管路附件的公称压力和试验压力》(GB1048—1970)中，管道工程常用的公称压力标准有PN 0.25、0.40、0.60、1.0、1.6、2.5、4.0、6.4、10、16、20、32MPa等十二个级别。
管子与管路附件在出厂前必须对制品进行压力试验，以检验其强度，试验时的压力称为试验压力。
用符号Ps表示，其后注明试验压力数值(MPa)。
介质在工作温度下的操作压力称为工作压力，用字母P表示，介质最高工作温度除以10所得整数，可标注在P的右下角。
例如介质最高温度为200℃，工作压力为2.0MPa用P202.0表示。
第1篇 建筑给水排水工程·79··79·2. 常用管材和管件 管道工程所用的管材可分为金属管材和非金属管材两种。
金属管材又分为钢管、铸铁管和铜管等，非金属管材有钢筋混凝土管、石棉水泥管、塑料管和陶土管等。
1) 钢管常用钢管分为焊接钢管和无缝钢管。
钢管具有强度高、承受流体的压力大、抗振性能好，质量比铸铁管轻、接头少、内外表面光滑、容易加工和安装等优点，但抗腐蚀性能差，造价较高。
钢管可用于排水，作为卫生器具及卫生设备(非腐蚀性的)排水支管，以及用于微酸性生产排水和高度大于30m 的生活污水立管，有时在机器设备振动较大的地方也采用钢管。
镀锌钢管由于在管道内外镀锌，使其耐腐蚀性能增强，但对水质仍然有影响。
因此，现在冷浸镀锌管已被淘汰，热浸镀锌管也限制场合使用。
根据国家有关规定，建筑生活给水管道禁止使用镀锌钢管，现在这种管材主要用于自动喷水消防管道以及室内燃气管道。
钢管连接方法有螺纹连接、法兰连接和焊接三种。
螺纹连接配件如图4.1所示。
图4.1 钢管螺纹连接配件及连接方法1.管箍2.异径管箍3.活接头4.补心5.90°弯头6.45°弯头7.异径弯头8.内管箍9.管塞 10.等径三通 11.异径三通 12.根母 13.等径四通 14.异径四通 15.阀门法兰有铸铁和钢制的两类，在建筑内部给水工程中，以钢制圆形平焊法兰应用最为广泛。
法兰连接具有强度高，严密性好和拆装方便等优点。
在连接时，盘间应垫以垫片，以达到密封的目的，建筑内部给水工程中常用橡胶板或石棉橡胶板作法兰垫片，一副法兰只能垫一个垫片。
钢管焊接的方法一般有电弧焊和气焊两种。
焊接具有强度高，严密性好，节省管材、管件，安装方便，易于管理等优点，缺点是不能拆卸。
管径大于32mm 的钢管宜用电焊连建筑设备·80··80·接，管径小于或等于32mm 时可用气焊连接，镀锌钢管不得采用焊接。
2) 铸铁管铸铁管多用于给水、排水和煤气管道工程，按铸铁管所用材质不同可分为：灰铸铁管、球墨铸铁管、高硅铸铁管；按其工作压力的不同可分为低压管、中压管、高压管。
铸铁管具有耐腐蚀性能强、使用寿命长、价格低等优点，适于埋地敷设。
其缺点是性脆、质量大、长度小。
当给水管管径大于150mm ，或生活给水管埋地敷设，管径大于75mm 时，宜采用铸铁管。
铸铁管的连接多用承插方式连接，连接阀门等处也用法兰盘连接，承插接口有柔性接口和刚性接口两类，柔性接口采用橡胶圈接口，刚性接口采用石棉水泥、膨胀性填料接口，重要场合可用铅接口。
铸铁管的管道配件有弯头、三通、四通、大小头、双承短管等，常用的铸铁管排水配件如图4.2所示。
正四通斜四通图4.2 常用铸铁管排水管件3) 铜管铜管具有极强的耐腐蚀性，传热性、韧性好，经久耐用，管壁光滑，水力条件好，水质卫生，质量轻等优点，但价格较高。
主要用于制氧、空调、高纯水设备、制药管道，特别适用于中高档高层建筑中的给水、热水管道。
铜管的连接方法有螺纹卡套压接、焊接(有内置锡环焊接配件、内置银合金环焊接配件、加添焊药焊接配件)等，相关配件厂家都有配套生产。
4) 塑料管塑料管道是我国“十五”期间重点推广应用的化学建材之一，预计到2010年，塑料管(i)正四通 (j)斜四通第1篇 建筑给水排水工程 ·81·道将在全国管道市场占有率可达到50%，我国新建住宅室内排水管道80%采用塑料管，基本淘汰排水铸铁管；室内给水管、采暖管采用塑料管的比例分别为30%和20%；城镇燃气管道中塑料管的使用量达到20%，市政给排水塑料管道分别可达50%和15%。
塑料管以合成树脂为主要成分，加入填充剂、稳定剂、增塑剂等填料制成。
塑料按树脂的不同性质可分为热固性塑料和热塑性塑料，大部分塑料管均为热塑性塑料，这类塑料加热软化后具有良好的可塑性，并可多次反复加热成型，各类塑料管系挤压机挤压成型而得。
热塑性塑料管材密度小，易于运输和安装，管材质较轻，为钢管的1/8～1/5，故便于搬运、装卸、施工，可节省大量的施工费用；耐化学腐蚀性优良，塑料对酸、碱、盐均具有良好的耐蚀性能，故适用于化工、电镀、制药等工艺管道；具有良好的抗外压、抗冲击性能；塑料管内壁相对光滑，对介质的流动阻力极小，其粗糙系数仅为0.009，因此可减少泵的动力及管壁结垢等现象，同时，塑料管对输送的介质不会造成污染，可避免传统镀锌管黄水弊端。
常用塑料管有聚氯乙烯(UPVC)管、聚丙烯(PP-R)管、聚乙烯(PE)管等，塑料管的使用参数见表4-1。
每一种塑料管都有不同的使用配件，图2.3为常用的塑料排水管件式样图。
表4-1 塑料管的种类、规格及用途5) 复合管材常用的复合材料管道有钢塑复合管道、不锈钢塑料复合管道、铝塑复合管道等。
管材的选用，应根据水质要求及建筑物使用要求等因素确定。
生活给水应选用有利于水质保护和连接方便的管材。
一般可选用塑料管、铝(钢)塑复合管、钢管等。
消防与生活共用的给水系统中，消防给水管材应与生活给水管材相同。
自动喷水灭火系统的消防给水管可采用热浸镀锌钢管、塑料管、塑料复合管、铜管等管材。
埋地给水管道一般可采用塑料管或有衬里的球墨铸铁管等。
·81·建筑设备·82··82·图4.3 常用塑料管排水管件4.2 附件和水表管道附件是给水管网系统中调节水量、水压，控制水流方向，关断水流等各类装置的总称。
可分为配水附件和控制附件两类。
水表是一种计量建筑物或设备用水量的仪表。
建筑内部的给水系统广泛使用的是流速式水表，根据管径一定时，通过水表的水流速度与流量成正比的原理来测量用水量的。
4.2.1 附件1. 配水附件配水附件用来调节和分配水流，如旋塞式配水龙头、瓷片式配水龙头、盥洗龙头、混合龙头，常用配水附件如图4.4所示。
1) 旋塞式配水龙头该龙头旋转90°即完全开启，可在短时间内获得较大流量，阻力也较小，缺点是易产生水锤，适用于浴池、洗衣房、开水间等处。
2) 瓷片式配水龙头该龙头采用陶瓷片阀心代替橡胶衬垫，解决了普通水龙头的漏水问题。
陶瓷片阀心是利用陶瓷淬火技术制成的一种耐用材料，它能承受高温及高腐蚀，有很高的硬度，光滑平整，耐磨，是现在广泛推荐的产品，但价格较贵。
3) 盥洗龙头这种龙头设在洗脸盆上供冷水(或热水)用，有莲蓬头式、鸭嘴式、角式、长脖式等多种形式。
4) 混合龙头这种龙头是将冷水、热水混合调节为温水的龙头，供盥洗、洗涤、淋浴等使用。
该类新型龙头式样繁多、外观光亮、质地优良，其价格差异也较悬殊。
第1篇 建筑给水排水工程·83··83·此外，还有小便器龙头、皮带龙头、消防龙头、电子自动龙头等。
图4.4 常用配水附件(a) 球形阀式配水龙头 (b) 旋塞式配水龙头 (c) 普通洗脸盆配水龙头(d) 单手柄浴盆水龙头 (e) 单手柄洗脸盆水龙头 (f) 自动水龙头2. 控制附件控制附件用来调节水量和水压，关断水流等。
如截止阀、闸阀、单向阀、浮球阀和溢建筑设备·84··84·流阀等，常用控制附件如图2.5所示。
1) 闸阀该阀全开时，水流呈直线通过，压力损失小，但水中杂质沉积阀座时，阀板关闭不严，易产生漏水现象。
管径大于50mm 或双向流动的管段上宜采用闸阀。
2) 截止阀该阀关闭严密，水流阻力较大，用于管径不大于50mm 或经常启闭的管段上。
图4.5 各类阀门(a) 截止阀 (b) 闸阀 (c) 蝶阀 (d) 旋启式单向阀 (e) 升降式单向阀(f) 消声单向阀 (g) 梭式单向阀 (h) 浮球阀 (i) 液压水位控制阀第1篇 建筑给水排水工程 ·85·3) 旋塞阀旋塞阀又称转心阀，装在需要迅速开启或关闭的管段上．为防止因迅速关断水流而引起水击，常用于压力较低和管径较小的管段上。
4) 单向阀单向阀又称止回阀，室内常用的单向阀有升降式单向阀和旋启式单向阀，其阻力均较大。
旋启式单向阀可水平安装或垂直安装，垂直安装时水流只能向上流，升降式单向阀在阀前压力一定大时方能启闭灵活。
5) 浮球阀浮球阀是一种利用水位变化而自动启闭的阀门，一般设在水箱或水池的进水管上，用以开启或切断水流，选用时注意规格应和管道一致。
6) 溢流阀溢流阀是保证系统和设备安全的管件，溢流阀有杠杆式和弹簧式两种。
其作用是避免管网和其他设备中压力超过规定的数值而使管网、用具或密闭水箱受到破坏。
