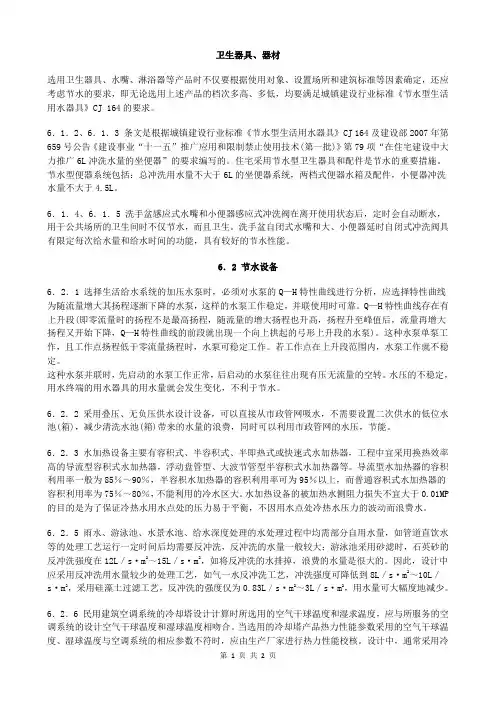

卫生器具、器材选用卫生器具、水嘴、淋浴器等产品时不仅要根据使用对象、设置场所和建筑标准等因素确定，还应考虑节水的要求，即无论选用上述产品的档次多高、多低，均要满足城镇建设行业标准《节水型生活用水器具》CJ 164的要求。
6．1．2、6．1．3 条文是根据城镇建设行业标准《节水型生活用水器具》CJ 164及建设部2007年第659号公告《建设事业“十一五”推广应用和限制禁止使用技术(第一批)》第79项“在住宅建设中大力推广6L冲洗水量的坐便器”的要求编写的。
住宅采用节水型卫生器具和配件是节水的重要措施。
节水型便器系统包括：总冲洗用水量不大于6L的坐便器系统，两档式便器水箱及配件，小便器冲洗水量不大于4.5L。
6．1．4、6．1．5 洗手盆感应式水嘴和小便器感应式冲洗阀在离开使用状态后，定时会自动断水，用于公共场所的卫生间时不仅节水，而且卫生。
洗手盆自闭式水嘴和大、小便器延时自闭式冲洗阀具有限定每次给水量和给水时间的功能，具有较好的节水性能。
6．2 节水设备6．2．1 选择生活给水系统的加压水泵时，必须对水泵的Q—H特性曲线进行分析，应选择特性曲线为随流量增大其扬程逐渐下降的水泵，这样的水泵工作稳定，并联使用时可靠。
Q—H特性曲线存在有上升段(即零流量时的扬程不是最高扬程，随流量的增大扬程也升高，扬程升至峰值后，流量再增大扬程又开始下降，Q—H特性曲线的前段就出现一个向上拱起的弓形上升段的水泵)。
这种水泵单泵工作，且工作点扬程低于零流量扬程时，水泵可稳定工作。
若工作点在上升段范围内，水泵工作就不稳定。
这种水泵并联时，先启动的水泵工作正常，后启动的水泵往往出现有压无流量的空转。
水压的不稳定，用水终端的用水器具的用水量就会发生变化，不利于节水。
6．2．2 采用叠压、无负压供水设计设备，可以直接从市政管网吸水，不需要设置二次供水的低位水池(箱)，减少清洗水池(箱)带来的水量的浪费，同时可以利用市政管网的水压，节能。
节水设备、计量仪表、器材及管材、管件6．1 卫生器具、器材6．1．1 建筑给水排水系统中采用的卫生器具、水嘴、淋浴器等应根据使用对象、设置场所、建筑标准等因素确定，且均应符合现行行业标准《节水型生活用水器具》CJ1 164的规定。
6．1．2 坐式大便器宜采用设有大、小便分档的冲洗水箱。
6．1．3 居住建筑中不得使用一次冲洗水量大于6L的坐便器。
6．1．4 小便器、蹲式大便器应配套采用延时自闭式冲洗阀、感应式冲洗阀、脚踏冲洗阀。
6．1．5 公共场所的卫生间洗手盆应采用感应式或延时自闭式水嘴。
6．1．6 洗脸盆等卫生器具应采用陶瓷片等密封性能良好耐用的水嘴。
6．1．7 水嘴、淋浴喷头内部宜设置限流配件。
6．1．8 采用双管供水的公共浴室宜采用带恒温控制与温度显示功能的冷热水混合淋浴器。
6．1．9 民用建筑的给水、热水、中水以及直饮水等给水管道设置计量水表应符合下列规定：1 住宅入户管上应设计量水表；2 公共建筑应根据不同使用性质及计费标准分类分别设计量水表；3 住宅小区及单体建筑引入管上应设计量水表；4 加压分区供水的贮水池或水箱前的补水管上宜设计量水表；5 采用高位水箱供水系统的水箱出水管上宜设计量水表；6 冷却塔、游泳池、水景、公共建筑中的厨房、洗衣房、游乐设施、公共浴池、中水贮水池或水箱补水等的补水管上应设计量水表；7 机动车清洗用水管上应安装水表计量；8 采用地下水水源热泵为热源时，抽、回灌管道应分别设计量水表；9 满足水量平衡测试及合理用水分析要求的管段上应设计量水表。
6．1．10 民用建筑所采用的计量水表应符合下列规定：1 产品应符合国家现行标准《封闭满管道中水流量的测量饮用冷水水表和热水水表》GB／T 778．1～3、《IC卡冷水水表》CJ／T 133、《电子远传水表》CJ／T 224、《冷水水表检定规程》JJG 162和《饮用水冷水水表安全规则》CJ 266的规定；2 口径DN15～DN25的水表，使用期限不得超过6a；口径大于DN25的水表，使用期限不得超过4a。
卫生器具及管道安装方案1、施工工艺流程：2、施工要点：1．各种卫生器具及管道安装均应符合设计要求及国家现行标准范围的有关规定；2．卫生器具的品种、规格、颜色应符合设计要求，并有产品合格证书；3．给排水管材、配件应符合设计要求，并有产品合格证书；4．各种卫生设备与地面或墙体的连接应用金属固定件安装牢固，金属固定件应进行防腐处理，当墙体为多孔砖墙时，应凿孔填实水泥砂浆后进行固定件安装，当墙体为轻质隔墙时，应在墙体内设后置埋件，后置埋件应与墙体连接牢固；5．各种卫生器具安装的管道连接件应易于拆卸、维修，排水管道连接应采用有橡胶垫片排水栓，卫生器具与金属固定件的连接表面应安装铅质或橡胶垫片，各种卫生陶瓷器具不得采用水泥砂浆窝嵌；6．各种卫生器具与台面、墙面、地面等接触部位均应采用硅酮胶或防水密封条密封；7．管道敷设应横平竖直，管卡位置及管道坡度等均应符合规范要求，各类阀门安装位置正确且平正，便于使用和维修；8．嵌入墙体、地面的管道应进行防腐处理并用于水泥砂浆保护，其厚度应符合下列要求：墙内冷水管不小于10mm，热水管不小于15mm，嵌入地面的管道不小于10mm，嵌入墙体、地面或暗敷的管道应隐蔽工程验收；9．冷热水管道安装应左热右冷，平行间距应不小于200mm，当冷热水供水系统采用分水器供水时，应采用半柔性管材连接；10．贴砖墙面时，给水管口宜高出抹灰面层10mm，给水口低于瓷砖完成面0～5mm，保证角阀、龙头安装后装饰盖板与墙面之间无缝；11．坐便器与墙的距离恰当、合理；12．卫生器具安装完毕后进行2h盛水试验，无渗漏；13．盛水量分别如下：座便器高低水箱应盛至扳手孔以下10mm处；各种台盆和洗涤槽应盛至溢水口；浴缸应盛至缸深的三分之一；浴缸溢水口应作灌水试验；水盘应盛至盘深的三分之二；14．浴缸排水采用硬管连接，无渗漏，建议预留检修口，底座应做成一定坡度，以利于排水；15．洗衣机位置及入水龙头、排水口方向符合设计要求，洗衣机龙头严禁放置在洗衣机背部；16.卫生间干区、阳、露台地漏周边瓷砖宜“回”铺贴，以便于排水；17．各种卫生器具安装验收合格后应采取适当的成品保护措施。

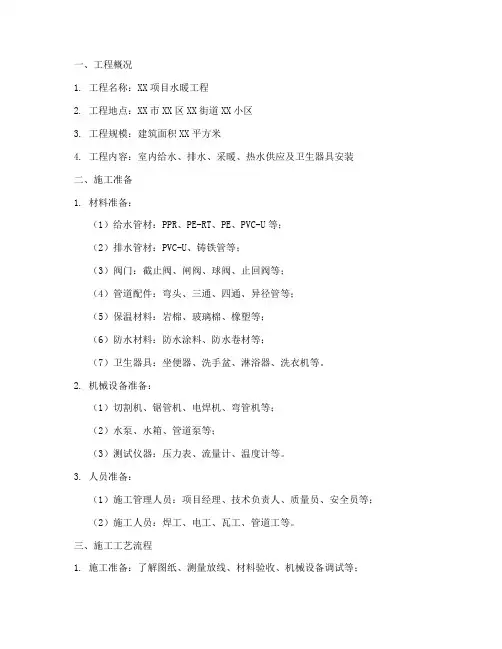

一、工程概况1. 工程名称：XX项目水暖工程2. 工程地点：XX市XX区XX街道XX小区3. 工程规模：建筑面积XX平方米4. 工程内容：室内给水、排水、采暖、热水供应及卫生器具安装二、施工准备1. 材料准备：（1）给水管材：PPR、PE-RT、PE、PVC-U等；（2）排水管材：PVC-U、铸铁管等；（3）阀门：截止阀、闸阀、球阀、止回阀等；（4）管道配件：弯头、三通、四通、异径管等；（5）保温材料：岩棉、玻璃棉、橡塑等；（6）防水材料：防水涂料、防水卷材等；（7）卫生器具：坐便器、洗手盆、淋浴器、洗衣机等。
2. 机械设备准备：（1）切割机、锯管机、电焊机、弯管机等；（2）水泵、水箱、管道泵等；（3）测试仪器：压力表、流量计、温度计等。
3. 人员准备：（1）施工管理人员：项目经理、技术负责人、质量员、安全员等；（2）施工人员：焊工、电工、瓦工、管道工等。
三、施工工艺流程1. 施工准备：了解图纸、测量放线、材料验收、机械设备调试等；2. 管道安装：给水管、排水管、采暖管、热水供应管等；3. 附件安装：阀门、管道配件、卫生器具等；4. 保温、防水：管道保温、防水施工；5. 系统调试：压力测试、通水试验、试压试验等；6. 工程验收：质量验收、安全验收、环保验收等。
四、施工质量要求1. 管道安装：管道安装应平直、牢固、无扭曲，连接处应严密，管道坡度应符合设计要求；2. 附件安装：附件安装应牢固、平整，阀门启闭灵活；3. 保温、防水：保温层应均匀、严密，防水层应无渗漏；4. 系统调试：系统压力、流量、温度等应符合设计要求；5. 工程验收：工程质量应符合国家标准和设计要求。
五、施工安全措施1. 施工人员应遵守安全操作规程，佩戴安全帽、安全带等防护用品；2. 机械设备应定期检查、保养，确保运行正常；3. 施工现场应设置警示标志，防止发生意外事故；4. 遵守消防安全规定，确保施工现场消防安全。
六、施工进度计划1. 施工准备：3天；2. 管道安装：10天；3. 附件安装：5天；4. 保温、防水：3天；5. 系统调试：2天；6. 工程验收：2天。
给排水工程施工作业指导书第一节室内给水管道及卫生器具安装1、适用范围适用于建筑工程室内给水管道及卫生器具的安装工程。
2、施工准备2.1作业条件建筑物的主体工程已经完成，室内墙身、天花亦已经完成抹平、刷涂、贴片等工程，（管道安装于技术夹层内除外），管材、卫生器具及安装机具和各种附件已经准备就绪。
2.2主要材料及设备⑴室内给水管道：铸铁给水管、镀锌钢管、各种连接扣件、止水材料、防腐材料、水表、阀门、水龙头等。
⑵卫生器具：卫生器具规格、型号等符合设计要求，质量及格，配件齐全。
⑶切割机、扳手、螺丝刀等工具。
3、操作流程方法3.1室内给水管道的安装⑴管材，配件安装前必须清除内污垢和杂物，阀门安装前应做启闭严密性的试验。
⑵室内给水管道安装顺序，装引入管→安装干管、立管和支管→ 按规定进行水压试验→合格后装水龙头、卫生器具镶接→连接用水设备⑶引入和管通常是埋地敷设的，其埋设深度根据要求而定，引入管穿过承重墙或基础时，必须注意对管道的保护，防止基础下陷压断管子。
预留孔洞，空隙量不小于建筑物最大沉陷量，且不小于0.15m，当引入管穿越地下室外墙时，应采取防水措施。
⑷室内给水管道安装除按设计图纸的布设要求外，明装管道应遵循靠墙，贴梁底的原则。
入墙安装封闭暗槽前应进行水压试验，确保无渗漏时才能封闭墙槽。
⑸干管安装之前应将管道支架安装好，管径较大的架空敷管道，应在地面上进行组装好，经检查尺寸无误后，方可进行吊装，横支管现场就地安装。
⑹给水管道系统安装完毕后，按《建筑给水排水及采暖工程施工质量验收规范》（GB50242）中的有关规定进行水压试验及冲洗消毒。
⑺室内给水管道除镀锌钢管外，必须进行防腐涂漆处理。
防腐处理可在安装完毕后或者安装前进行。
3.2卫生器具安装⑴安装前，应对卫生器具及附件进行质量检查，卫生器具不得有损坏和裂纹，表面光滑，淋水孔和排水孔应畅通。
⑵施工步骤：排水管的留洞和预埋→卫生器具的本体就位安装→ 进水管、冲水管和排水管同卫生器具的镶接。
室内给排水管道与卫生器具连接的分界线一、室内给排水管道的定义与作用室内给排水管道是指安装在建筑物内部，用于供水和排水的管道系统。
它的作用是将自来水引入建筑物内部，以及将污水和废水排出建筑物外部，保证室内空间的清洁和卫生。
二、室内给排水管道的连接方式1. 直接连接直接连接是指卫生器具的出水口直接与给排水管道相连，没有经过其他管道或连接件。
这种连接方式简单方便，但在安装和维护过程中缺乏灵活性，且容易出现漏水等问题。
2. 间接连接间接连接是指卫生器具的出水口通过连接管道和连接件与给排水管道相连。
这种连接方式可以根据实际情况进行灵活调整，安装和维护更加方便，且能够有效防止漏水等问题。
三、室内给排水管道与卫生器具连接的分界线根据卫生法规和建筑规范，室内给排水管道与卫生器具连接的分界线应当遵循以下原则：1. 卫生器具应当设有防臭水封防臭水封是指卫生器具与给排水管道连接处设有的一种水封装置，用于阻止下水道中的恶臭气体逆流进入室内空间。
根据建筑规范，卫生器具包括厕所、浴缸、洗手池等，所有这些器具都应当设有防臭水封。
2. 连接管道应当符合要求连接卫生器具与给排水管道的管道应当符合卫生法规和建筑规范的要求，例如管道材质应当耐腐蚀、耐高压，连接件应当牢固可靠，连接方式应当符合工程标准等。
3. 是否需要附加设备根据实际情况，有些卫生器具的连接处可能需要设置附加设备，例如排水泵、防溢装置等，以确保卫生器具的正常使用和安全排水。
四、室内给排水管道与卫生器具连接的检验与维护1. 安装后的检验在给排水管道与卫生器具连接完毕后，应当进行必要的检验工作，包括连接处的水密性检测、防臭水封的有效性检验、管道和连接件的防腐蚀性检测等，确保连接处符合相关标准和规范。
2. 日常维护与保养给排水管道与卫生器具连接处的日常维护与保养工作非常重要，包括定期清洁防臭水封、检查连接管道和连接件的紧固情况、及时修复漏水等问题，确保连接处的正常使用和安全排水。
