1-1 制图国家标准

知识链接
学生制图作业建议采用的标题栏简化格式。
4.附加符号
（1）对中符号 （2）方向符号
知识链接
二、 比例（GB/T 14690—1993） 比例是指图样中的图形与其实物相应要 素的线性尺寸之比。比例有原值比例、放大 比例和缩小比例三种。标注比例时，比例符 号应以“∶”表示， 如 1 ∶ 1，2 ∶ 1，1 ∶ 2 等。 用不同比例画出的图形
注意：无论是采用放大还是 缩小比例绘图，图样上所注的尺 寸数值应是实物的实际大小，与 选用的比例无关。
知识链接
三、字体（GB/T 14691—1993） 图样中书写的汉字、数字、字母，必须做到：字体工整、笔画清楚、间隔均匀、 排列整齐。 1.汉字 汉字为长仿宋体字，采用国家正式公布推行的简化字。汉字的高度（h）不得 小于3.5mm，其字宽一般为 h/2 。 2.字母和数字 字母和数字分 A 型和 B 型。A 型字体的笔画宽度（d）为字高（h）的 1/14， B型字体的笔画宽度（d）为字高（h）的1/10。同一图样上，只允许选用一种型 式的字体，建议采用B型字体。字母和数字可写成斜体和直体。
知识链接
2.图框格式 图纸上限定绘图区域的线框称为图框。分为不留装订边的图框格式及留装订边的 图框格式。
不留装订边的图框格式
留装订边的图框格式
知识链接
3.标题栏 标题栏的位置一般位于图纸的右下角，其外框线用粗实线绘制，右边和 底边与图框线重合，标题栏框内的图线用细实线绘制。标题栏的格式、内容 和尺寸在 GB/T 10609.1—2008 中已作了规定，如图 所示。
机 械 制 图 精 品 课 程
第一章第三节 —制图国家标准的基本规定
内容引入
机械图样是按照国家标准进行绘制的，绘图者只有熟练掌握《机械制图》国家标 准的规定才能绘制出正确、清晰的机械图样。

16 (a) 1:2
17
16
17
16
(b) 1:1
Ⅰ
(c) 2:1
Ⅰ 2:1
不同比例 的视图应 加以标注
17
四、字体（GB/T 14691-1993)

字体的书写要求：字体工整、笔画清楚、间
隔均匀、排列整齐。

字高系列有1.8mm、2.5mm、3.5mm、5mm、 7mm、10mm、14mm、20mm等8种，字高也 称字号，如5号字的字高为5mm。当需要写更 大的字体时，其字高应按 的比值递增。
2、为什么要制定标准？
制订标准的目的一方面是可以传承人类社会的发展过 程中所积累的科学技术成果和实验经验，还可以保证所生产 的产品质量合格，又可以实现管理工作的系统化、规模化和 简单化。 因此，标准是随着科学技术的发展而不断修订的。
3、国家标准的代号与意义 国家标准简称 “国标” 代号：“国标 ”汉语的首字母 “GB” 1）《技术制图 图线》（GB/T 17450-1998） 2）《机械制图 图线》（GB 4457.4-1984） 3）《建筑结构制图标准》（GB/T50105-2001）
正疏朗、疏密有致。如图1.2所示。
表1.5 仿宋体字基本笔画的写法
图1.2 长仿宋体字的布局
数字和字母



图纸中表示数量的数字应用阿拉伯数字书写。 阿拉伯数字、罗马数字或拉丁字母的字高应不小于 2.5mm。 数字和字母有正体和斜体两种写法，但同一张图纸上 必须统一。 斜体字字头向右倾斜，与水平基准线成 75°夹角。 阿拉伯数字、罗马数字和拉丁字母的书写有一般字体
C1 圆心应为画的交点。 D1 点画线的两端是画， 应超出图形外2~5mm。 E1 可用细实线代替点画线。

3．定位尺寸
· 如图1-43中82、 30为定位尺寸。
二、平面图形的线段分析
（1）已知线段 （2）中间线段 （3）连接线段
· 图1-44所示为图1-43所示手柄的作图 步骤。
三、平面图形的画图步骤
· 下面以图1-45所示扳手为例说明画图 步骤。
1．准备绘图 2．画图步骤
（1）图形分析 （2）用细实线画底稿 （3）校对底稿 （4）加深图线 （5）画箭头、标注尺寸、填写标题 栏，完成全图，如图1-45（a）所示。
· 图1-37所示为斜度的作图方法。
2．锥度
· 即锥度= 2tanα=D/H=（D-d）/l=1∶n， 如图1-38（a）所示。
· 锥度的表示符号如图1-38（b）所示， 锥度符号的方向应与圆锥方向一致，标注 的符号和指引线均用细实线绘制，如图138（c）所示。
· 图1-39所示为锥度的作图方法。
3．圆、圆角和圆弧的画法
· 如图1-49所示。 · 如图1-50 所示。
· 画圆角，如图1-51、1-52所示。
4．椭圆的画法
· 椭圆的画法如图1-53、l-54所示。
3．图线的画法
（1）同一张图样中，同类图线应基 本一致。 （2）绘制圆的对称中心线 ，如图114（a）所示。
（3）在较小的图形中，绘制细点画 线或双点画线有困难时，可用细实线代 替，如图1-14（b）所示。
（4）细虚线、细点画线、双点画线、 粗实线彼此相交时，应交于画线处，而 不是短画或间隔，如图1-15所示。 （5）细虚线处于粗实线的延长线上 时，如图1-15所示。
· 图1-6所示为用不同比例画出的同一机 件的图形。
三、字体（GB/T14691—1993）
1．汉字
· 长仿宋体汉字示例，如图1-7所示。

4
画法几何

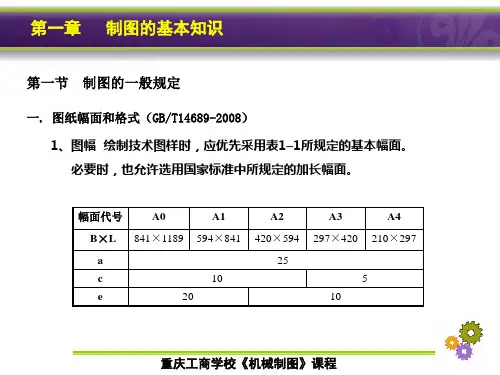

1.1.1 图纸的幅面和格式（GB/T 14689—2008）
1．图纸的幅面
表1-1 图纸幅面及尺寸
幅面代号
B×L
a
c
e
A0
841×1 189
A1
594×841
20 10
A2
420×594
25
A3
297×420
A4
210×297
10 5
图纸幅面简称图幅，是指图纸尺寸规格的大小。图纸幅面用图
国家标准《技术制图》是基础技术标准，在制图标准中处于最高层次， 具有通用性，适用于各类制图。国家标准《机械制图》是在《技术制图》 的基础上制定的适用于工程图样的制图标准，工程技术人员必须严格遵守 其有关规定。
标准代号由字母和数字组成，如“GB/T 4457.4—2002”。其中， “GB/T”表示推荐性国家标准，“4457.4”是该标准的编号，“4457” 为标准的顺序号，“.4”表示本标准的第4部分，“2002”是该标准颁布 的年份。
d/2
② 视图与剖视图的分界线
d/2
不可见轮廓线
① 轴线
d/2
② 对称中心线
③ 轨迹线
① 相邻辅助零件的轮廓线
d/2
② 可动件的极限位置的轮廓
线
d/2
断裂处的边界线
粗虚线
d
允许表面处理的表示线
粗点画线
d
限定范围表示线
应用举例
13
1.1.4 图线（GB/T 4457.4—2002）
1．线型及其应用
画法几何
边尺寸，即图框线到图纸边界的距离。
图1-1 加长幅面和基本图幅间的关系(b)
6
1.1.1 图纸的幅面和格式（GB/T 14689—2008）
