机械制图国家标准和技术制图的有关规定

机械制图国家标准和技术制图的有关规定

机械制图国家标准和技术制图的有关规定引言机械制图是机械设计过程中的重要环节，为了保证机械制图的质量和统一性，国家制定了相关的标准和规定。

本文将介绍机械制图的国家标准和技术制图的有关规定。

机械制图国家标准在机械制图领域，国家制定了一系列的标准，以规范机械制图的设计、要求和规定。

以下是一些常见的机械制图国家标准：1.GB/T 4457-2018 机械制图尺寸和公差–该标准规定了机械制图中尺寸和公差的表示方法和计算方法。

2.GB/T 11816-2014 机械制图标注–该标准规定了机械制图中标注的要求和规定。

3.GB/T 5789-2008 机械制图图面和视图的表示方法–该标准规定了机械制图中图面和视图的表示方法和要求。

4.GB/T 3782-2009 机械零件尺寸技术文件–该标准规定了机械零件尺寸技术文件的编制要求和规定。

机械制图国家标准的制定，确保了机械制图的一致性和规范性，提高了机械制图的质量。

技术制图的有关规定除了机械制图标准外，还有一些技术制图的相关规定，以保证技术制图的准确性和可读性。

以下是一些常见的技术制图规定：1.图纸比例选择–技术制图中，根据绘制的对象和图纸大小，选择适当的比例，以确保图纸的可读性和准确性。

2.图线粗细和颜色选择–技术制图中，根据不同的图线类型和需求，选择适当的线宽和颜色，以区分不同的元素和表达不同的含义。

3.图幅的排版要求–技术制图中，应按照一定的排版要求将各种视图和标注等内容合理布局，以提高图纸的可读性和美观性。

技术制图的规定和要求，保证了技术制图的准确性和规范性，提高了技术制图的效率和质量。

结论机械制图国家标准和技术制图的规定，对于机械制图和技术制图具有重要的指导意义。

遵守这些标准和规定，能够使机械制图和技术制图更规范、准确和可读，提高产品设计的质量和效率。

然而，由于机械制图和技术制图的需求和应用场景不同，也有一些特殊的制图标准和规定需要遵守。

因此，在实际应用中，还需要根据具体的项目和需求来选择和应用相应的标准和规定。

《机械制图》新国家标准

《机械制图》新国家标准


1.2 机械制 图国家标准的 制定修改动态
1985年起实施的国家标准
分类
基 本 规 定
标准编号 GB/T 4457.1-1984 GB/T 4457.2-1984 GB/T 4457.3-1984
GB/T 4457.4-1984
GB/T 4457.5-1984
现行标准编号
GB/T 14689-1993 GB/T 14690-1993 GB/T 14691-1993 GB/T 17450-1998 GB/T 4457.4-2002 GB/T 17453-1998 GB/T 4457.5-1984
的物体图形
1
正投影法与正投影（正投影图）
3
多面正投影（图）
5
第一角投影（第一角画法）
7
第三角投影（第三角画法）
2
前者是指投影线与投影面相垂直的平行投
影法；后者是根据正投影法所得到的图形
4
物体在相互垂直的两个或者多个投影面上
所得到的正投影。
6
将物体置于第一分角内，并使其处于观察
者与投影面之间而得到的多面正投影。
单击添加副标题
《机械制图》新国 家标准
单击此处添加文本具体内容，简明扼要地阐述你的观点
单击添加副标题
学习重点
已经修改和新添加的新制图标准 比较常用和比较重要的制图标准
第一章 标准化
概述
1.1 标准化基础知识简介
1.什么是标准？
标准是为在一定的范围内获得最佳秩序，对活动或者其结果 规定共同的和重复使用的规则、导则或者特性的文件。该文件经协商一致 制定并经一个公认机构的批准。
01
增加了粗虚线
02
粗虚线——允许表面处理的 表示线
机械制图国家标准规定

机械制图国家标准规定


1-2、比例（GB/T14690-93）
比例的定义： 指图形与实物相应要素的线性尺寸之比。
种 类
比 例
原值比例
1：1
放大比例
2：1 5：1 1×10n：1 2×10n:1 5×10n:1
缩小比例
1：2 1：5 ：101： 1×10n 1：2×10n 1：5×10n
1.各种图线作图要求
1-5尺寸注法（GB4458.4—8成
通常一个完整的尺寸标注形式包括了尺寸界线尺寸线、箭头和尺寸数字四个要素。
⑴尺寸界线 用细实线绘制，由图形的轮廓线、轴线或对称中心线引出（如60）并可由轮廓线、轴线或对称中心线代替（如22）。 尺寸界线应超过尺寸线2 — 3mm 一般情况下尺寸界线应与尺寸线垂直，必要时也可倾斜。
用细实线绘制，与所标注的线段平行。 尺寸线不能被其他图线代替，也不能作为其他图线的延长线，即必须单独画出。标注圆或圆弧的尺寸时 尺寸线应过圆心。
⑶ 箭头 为尺寸线终端形式中的一种，箭头的画法如图所示。 作图时若画箭头的位置不够,可用45°斜线或圆点来代替，如下图所示。
注意：1.图形不论放大或缩小均应注其实际尺寸； 2.一般将作图的比例写在标题栏比例栏目中。
1-3字体 （GB/T14691-93）
1.汉字 图样中的汉字应写成长仿宋体。 字体的字号表示字的书写高度（h)，有1.8、2.5、3.5、5、7、10、14、和20（mm）等字号，字宽一般为 。 按规定汉字字高不得小于3.5mm。 长仿宋体的书写要领是： 横平竖直 起落有锋 结构匀称
第1章 <机械制图>国家标准规定
单击添加副标题
1993 —为该标准颁布的年份。
基本常识： 国家标准代号中各字母、数字表示的意义 为了规范各项技术工作，国家标准技术制图颁布了一系列的标准。 标准代号中 GB —为国(Guo)标(Biao)二字汉语拼音第一个字母， 意为国家标准。 T — 为推荐的“推”字的汉语拼音字头。 14689 — 为标准的编号。
中华人民共和国-机械制图国家标准

中华人民共和国-机械制图国家标准

中华人民共和国国家标准机械制图目录图纸幅面及格式 (1)比例 (5)字体 (6)图线 (11)部面符号 (17)图样画法 (21)装配图中零、部件序号及其编排方法 (72)轴测图 (75)尺寸注法 (84)尺寸公差与配合注法 (106)螺纹及螺纹紧固件画法 (112)齿轮画法 (119)花键画法 (132)弹簧画法 (136)中心孔表示法 (154)机械运动简图符号 (157)表面粗糙度代号及其注法 (180)标题栏 (198)明细栏 (202)复制图的折叠方法 (208)对缩微复制原件的要求 (219)中华人民共和国国家标准UDC 621.71:744机械制图:676.35图纸幅面及格式GB 4457.1-84Mechanical drawings代替GB 126-74Sizes and layout of drawing sheets1 引言1.1 本标准规定了机械图样的幅面及格式。

1.2 本标准参照采用国际标准ISO 5457-1980《技术制图--图纸幅面及格式》。

1.3 与本标准有关的国家标准：GB 4457.3-84《机械制图字体》GB 4457.4-84《机械制图图线》2 图纸幅面尺寸2.1 绘制图样时，优先采用表中规定的幅面尺寸，必要时可以沿长边加长。

对于A0、A2、A4幅面的加长量应按A0幅面长边的八分之一的倍数增加；对于A1、A3幅面的加长量应按A0幅面短边的四分之一的倍数增加，见图1中的细实线部分。

A0及A1幅面也允许同时加长两边，见图1中的虚线部分。

3 图框格式3.1 需要装订的图样，其图框格式如图2、图3所示，尺寸按表中的规定。

一般采用A4幅面竖装或A3幅面横装。

3.2 不留装订边的图样，其图框格式如图4、图5所示，尺寸按表中的规定。

3.3 图框线用粗实线绘制。

为了复制或缩微摄影的方便，可采用对中等号，对中符号从周边画入图框内约5mm的一段粗实线(图6、9、10)。

4 标题栏的方位4.1 标题栏的位置应按图2～5所示的方式配置。

机械制图国家标准32075

机械制图国家标准32075

基础周围的泥土
转 子 ,电 枢 ,变 压 器 和 电抗器等的迭钢片
非金属材料 (已 有 规 定 剖 面 符 号 者 除 外 )
型 砂 ,填 砂 ,粉 末 冶 金 ,砂 轮 , 陶 瓷 刀 片 ,硬 质 合 金 刀 片 等
玻璃及供观察用的其它 透明材料
混凝土
钢筋混凝土
砖
格
网
(筛 网 ,过 滤 网 等 )
整理ppt
13
2.9 由不同材料嵌入或粘贴在 一起的成品，用其中主要材 料的剖面符号表示。例如： 夹丝玻璃的剖面符号，用玻 璃的剖面符号表示；复合钢 板的剖面符号，用钢板的剖 面符号表示。
2.10 在装配图中，宽度小于或 等于2mm的狭小面积的剖面， 可用涂黑代替剖面符号。如 果是玻璃或其它材料，而不 宜涂黑时，可不画剖面符号。
0.25
0.25
0.13
0.35
0.35
0.18
0.5*
0.5*
0.25
0.7*
0.7*
0.35
1
1
0.5
1.4
1.4
0.7
2
2
1
* 优先采用的图线组别
整理ppt
3
二、剖面符号（GB4457.5-84）
1. 剖面符号见表
金属材料 (已 有 规 定 剖 面 符 号 者 除 外 )
线圈绕组元件
木质胶合板 (不 分 层 数 )
除金属零件外，当各邻接零件的剖面符号相同 时，应采用疏密不一的方法以示区别。
整理ppt
11
2.8 当绘制结合 件的图样时， 各零件的剖面 符号应按2.7 条的规定绘制。
如右三图：
整理ppt
12
当绘制结合 件与其它零件 的装配图时， 如结合件中各 零件的剖面符 号相同，可作 为一个整体画 出。如不相同， 则应分别画出。
机械制图要求规范-国家标准

机械制图要求规范-国家标准

1．基本规定
(1) 所注尺寸以mm为单位时单位符号省略，如用其他单 位必须注明；
(2) 所注尺寸数值是物体的真实大小，与图形大小及作 图准确度无关；
(3) 所注尺寸为物体的最后完工尺寸，否则应另加说明； (4) 每一尺寸只标注一次，应标注在该结构最清晰的图
形上。
精选课件
15
2．标注尺寸的基本要素
一个完整的尺寸标注应包括四个要素： 尺寸界线、尺寸线、尺寸线终端和尺寸数字。
（a）
精选课件
（b）
16
(1) 尺寸界线
用细实线绘制，可由图形的轮廓线、轴线、对称中心 线等图线引出或代替。
(2) 尺寸线
用细实线绘制在尺寸界线之间，不能由其他图线引出 或代替。
尺寸线和尺寸界线一般互相垂直，必要时允许倾斜，如 图3-9b。
相互平行的尺寸线，应小尺寸在内、大尺寸在外。平行 距离一般为5～7mm。
弧交AC于F；
③ 作线段AF的垂直平分线， 交长轴于O1、交短轴于O2。
K1
分别找出O1、 O2的对称点
O3 、O4；
E
O4 FC
O1 O D O2
N
B O3
N1
④ 连接O1O2、O1O4、O3O2、O3O4，分别以O1、O3为圆
心，以O1A为半径画弧至连心线；以O2、O4为圆心，以O2C
为半径画弧至连心线，即得椭圆。
应留出间隙。 (3) 画圆时，中心线超出轮廓线3～5mm。当圆太小时，
可用细实线代替点画线。 见图3-8。
精选课件
13
图 3-8 图线注意事项
精选课件

14
五、尺寸标注（GB/T4458.4－2003）
尺寸标注是生产中零件加工和装配的直接依据。因此 必须严格按照国标规定进行。
机械制图国家标准

机械制图国家标准


只有分析清楚平面图形各组成部分的形状大 小和相对位臵、以及各线段的性质，才能正确、 顺利地完成图形的绘制。
一．
平面图形分析
1. 平面图形的尺寸分析
尺寸决定了平面图形各组成部分的形状大小和相对 位臵。 尺寸分为两类（按作用）：定形尺寸和定位尺寸。尺寸位臵的几何元素。 平面图形有水平和垂直两个方向尺寸基准。
图3-13 图板和丁字尺
三、三角板 由45°和30°（60°）两块组成一副。 将三角板和丁字尺配合使用，可画出垂直 线和30°、60°、45°斜线，两块三角板结合还可 画出15°、75°等斜线。
a) 图 3-1 留有装订边的图框格式
b)
a) 图3-2 不留装订边的图框格式
b)
3.标题栏 标题栏一般位于图框线的右下角。
生产 用标 题栏
学生 用简 化格 式
4．附加符号 (1) 对中符号 在图纸边长中点画出。用粗实线由纸边向图框内伸 进5mm。 (2) 看图方向符号 一般是标题栏文字的方向。
二．平面图形的作图步骤
1. 形体分析 进行尺寸分析和线段分析 2. 画基准线 画出长度、高度两个方向的基准线 3. 画底图 画图顺序：已知线段——中间线段——连 接线段 4. 检查描深 检查标准是：图形的正确性和规范性 描深顺序是：先曲后直、先平后竖 5. 标注尺寸 基本原则是：正确、完整、清晰、合理
10号字
5号字 3.5号字 阿拉伯数字直体 阿拉伯数字斜体 大写英文字母斜体 小写英文字母斜体
四、图线 （GB/T17450－1998） （GB/T4457.4－2002）
1. 基本线型
国家技术制图标准GB/T17450－1998规定15种基本 线型，机械制图标准GB/T4457.4－2002建议采用9种基本线 型，见表3-3。
《机械制图》国家标准

《机械制图》国家标准


编辑ppt
4
一、我国标准基本状况
4.标准对经济发展和社会进步的作用不可低估
2万多项国家标准；3万多项行业标准；2万多项地 方标准;
2700多项强制性国家标准，占国标的13%; 采标率44.2%;转化率38%。
编辑ppt
5
二、标准发挥着不可替代的作用
1.标准在全球经济一体化活动中的作用 我国作为发展中国家，总体技术水平还相对落后，
编辑ppt
39
思考题
1. 标准的定义是什么？ 2. 标准化的定义是什么？ 3. 技术制图与机械制图的关系是怎样的？
编辑ppt
40
（1）供应链与供应链的竞争是企业与企业竞争的焦点
我国加工贸易经过25年的长足发展，“第一桶金”已被挖掘，靠降低 原材料消耗、劳动力成本或大力提高制造环节的劳动生产率来获取更大的 利润已较为困难。当前中国第三方物流市场规模为600亿元。因此，现代 物流的作用日显突出。企业从产品的设计、生产到流通的全过程都不能缺 乏物流的支持。就单个厂商而言，物流支出往往占企业销售额的5%~35%， 是企业营业成本中的最高成本。一般工业品最终到消费者手中的流通费用 约占商品价格的50%。目前中国与物流相关的年总支出为1.9万亿元，物流 成本占GDP的比重为20%左右。如何优化供应链管理，提高物流综合效益， 夺取未来竞争的制高点，物流标准化是突破口。
38
三、标准化与制图标准
绘制图样时，贯彻《技术制图》、《机械制 图》标准的三种情况及处理：
－直接引用：《标题栏》、《明细栏》、《图 幅》、《比例》、《字体》、《圆锥的尺寸和公 差注法》和《简化表示法》。
－同时贯彻（早期）：旧服从新《剖面区域》
－同时贯彻（新）：相互补充《图线》、《视 图》、《剖视图和断面图》
《机械制图》国家标准

《机械制图》国家标准

《机械制图》国家标准
二、标准发挥着不可替代的作用
1.标准在全球经济一体化活动中的作用
技术壁垒大多经过精心设计，目的是抬高市场进 入标准，一般都有名义上的合理性、提法上的巧妙性、 形式上的合法性和手段上的隐蔽性，大体包括技术法 规和技术标准的设立、绿色壁垒、产品的质量认证和 合格认证、对包装和标签的要求等。因此，标准的竞 争便成了企业竞争的利器，谁掌握了标准，谁就掌握 了竞争的主动权。
《机械制图》国家标准
二、标准发挥着不可替代的作用
技术壁垒对我国出口影响巨大 解决方案：
增强保护意识（技术法规和标准） 建立完善应对体系（产业联盟和技术创新） 营造良好贸易环境（诚信和认证）； 经营国际化（遵守WTO规则和构建信息平台）。
《机械制图》国家标准
二、标准发挥着不可替代的作用
2.标准在全面建设小康社会活动中的作用
《机械制图》国家标准
2020/11/6
《机械制图》国家标准
主要内容
一、我国标准基本状况 二、标准发挥着不可替代的作用 三、标准化与制图标准
《机械制图》国家标准
一、我国标准基本状况
1 国际标准化组织（ISO）
目前开展工作：TC 181个，SC520个ISO/TC 223 公民防御（俄罗斯）
2 国际电工委员会（IEC）
《机械制图》国家标准
二、标准发挥着不可替代的作用
技术壁垒对我国出口影响巨大 截止2003年10月： 外国对中国产品的反倾销调查544起， 中国对外国产品的的反倾销调查25起， 外国对华反倾销真正的高峰将会在2005年出现。 完全市场经济地位主要是一些国家对中国的商品采用 的价格成本的评判标准。
《机械制图》国家标准
因而必须提高对标准化的认识，大力实施标准化战略， 积极发展标准化经济。
2023-机械制图要求规范-国家标准

2023-机械制图要求规范-国家标准


O2
④的对连接称O点1OO32、、OO14O；4、O3O2、O3O4，分别以O1、O3为圆
心，以O1A为半径画弧至连心线；以O2、O4为圆心，以O2C
为半径画弧至连心线，即得椭圆。
◎斜度的画法
斜度＝tanα＝H/L＝1:n
1:5
a)
b)
c)
斜度指一条直线(或平面)相对于另一条直线(或平面)的倾
斜程度。
5号字
3.5号字
阿拉伯数字直体 阿拉伯数字斜体
大写英文字母斜体 小写英文字母斜体
3．本卷须知 图 3-7 根本图线的应用
3．本卷须知 (1) 同一图样上，同类图线宽度应一致。 (2) 图线与图线相交时，应该是画线相交。只有当
细虚线处于粗实线的延长线上时，为说明可见与不可 见轮廓的界线，应留出间隙。
(2) 尺寸线
用细实线绘制在尺寸界线之间，不能由其他图线引出 或代替。
尺寸线和尺寸界线一般互相垂直，必要时允许倾斜，如 图3-9b。
相互平行的尺寸线，应小尺寸在内、大尺寸在外。平行 距离一般为5～7mm。
同方向的尺寸线，应排列在一条直线上。
(3) 尺寸线终端 形式一般有两种：箭头和斜线。
同一图样只能采用一种形式。 箭头是机械图样中的根本形式。当尺
◎等分圆周
A
B
1
2
3
B’ O
C
4 5
C’
6
D
D’
E
以七边形为例说明。
将垂直直径AE七等分，以A为圆心、AE为半径画弧交
水平直径的延长线于点O；作O2、O4、O6〔隔点取〕的
连线，延长交圆周于点B、C、D，并作其对称点B′C′、
D′；将各点依次连接，即为所求七边形。
机械制图国家标准

机械制图国家标准

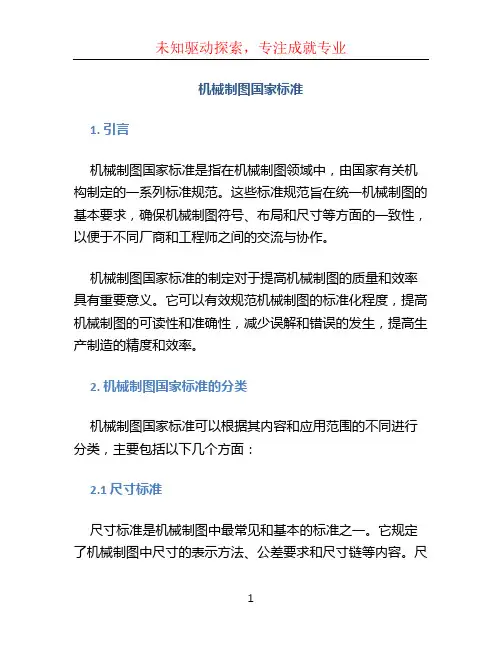

机械制图国家标准1. 引言机械制图国家标准是指在机械制图领域中，由国家有关机构制定的一系列标准规范。

这些标准规范旨在统一机械制图的基本要求，确保机械制图符号、布局和尺寸等方面的一致性，以便于不同厂商和工程师之间的交流与协作。

机械制图国家标准的制定对于提高机械制图的质量和效率具有重要意义。

它可以有效规范机械制图的标准化程度，提高机械制图的可读性和准确性，减少误解和错误的发生，提高生产制造的精度和效率。

2. 机械制图国家标准的分类机械制图国家标准可以根据其内容和应用范围的不同进行分类，主要包括以下几个方面：2.1 尺寸标准尺寸标准是机械制图中最常见和基本的标准之一。

它规定了机械制图中尺寸的表示方法、公差要求和尺寸链等内容。

尺寸标准的制定旨在确保机械制图尺寸的准确性和一致性，以便于制造和装配过程中的尺寸控制。

2.2 符号标准符号标准主要规定了机械制图中所使用的各种符号的表示方法和含义。

这些符号包括几何图形、表面光洁度、公差、焊接等方面的符号。

符号标准的制定有助于确保机械制图的可读性和正确性，方便工程师和制造人员之间的沟通与理解。

2.3 布局标准布局标准主要规定了机械制图的页面布局、图框、标题栏、注释和图例等方面的要求。

这些标准可以提高机械制图的整体美观度和可读性，方便用户快速理解图纸的内容和意图。

2.4 技术标准技术标准是机械制图中的重要一环，它规定了机械制图中所使用的材料、工艺和装配要求等方面的标准。

技术标准的制定可以确保机械制图的实用性和可制造性，从而提高产品的质量和可靠性。

3. 机械制图国家标准的重要性机械制图国家标准的制定和执行对于机械制图的质量和效率具有重要的意义。

首先，机械制图国家标准可以提高机械制图的准确性和一致性。

通过统一的标准规范，可以减少制图过程中的误解和错误，提高尺寸和符号的准确性，从而提高生产制造的精度和效率。

其次，机械制图国家标准可以提高机械制图的可读性和可理解性。

标准化的符号和布局可以使机械制图更加清晰和易读，方便工程师和制造人员之间的沟通与理解。

机械制图国家标准(最新)

机械制图国家标准(最新)范围这个国家标准适用于所有设计、制作、加工和检验机械零部件或装置的制图，以及在机械制图中使用的术语、符号和线条，确保制图的准确性、标准化和统一性。

术语和符号这个国家标准中使用的术语和符号如下：术语•机床：用于加工金属或其他硬质材料的机器设备。

•运动副：相对运动关系的零部件之间的连接或接触。

•零件：构成机械装置的基本组成部分。

•剖视：将一个物体沿一个或多个平面截开，在截面内展开物体的外形。

•详图：将一个物体的某一个部位放得比剖视图更详细，通常用于小而复杂的部分。

•机械制图：按规定符号和标准画出的机械零部件和装置的图样。

•标准尺寸：通过人们一致认可的提高效率、精确性、便于设计和制造的尺寸。

•非标准尺寸：没有遵守标准尺寸所设定尺寸的尺寸，通常由于特殊要求或局部原因所采用的尺寸。

•实体模型：将物体用实体体现出来的模型，包括立体图、展开图等。

•数字模型：将物体以数学表达形式表示的模型。

符号这个国家标准中使用的符号包括但不限于以下内容：•换向阀：箭头和带编号的环。

•油液过滤器：一条带编号的曲线和一撇。

•油液冷却器：一条粗曲线和三条细曲线。

•扭矩弹簧：一个S形曲线和一条斜线。

•电动机：一个带编号的圆，圆里有一个M字母。

•真丝密封圈：一个圆和一个斜线交叉，两端带有弧形线段。

计量机械制图国家标准中，计量的单位有以下几个：•长度：以米为单位，用于标识零件或组件的长度，深度，高度和宽度。

•角度：以度为单位，用于标识两个相对物体的旋转角度。

•时间：以秒为单位，用于标识运动的时间或机器循环的时间。

•质量：以千克为单位，用于标识物体的重量或材料的质量。

设计制图设计在机械制图中占有重要的地位。

制图设计应当具有以下要求：•准确度：制图设计应当符合国家标准的规定并具有高精度。

•一致性：制图设计应当符合主要设计理念和整体设计方案，同时保证整个设计的一致性和准确性。

•全面性：制图设计应当包括整个机器或局部设计的主要部分，保证全部组件之间的协调和配合。

机械制图-国家标准

机械制图-国家标准机械制图标准－机械制图－尺⼨标注标准规定了在机械图样中标注尺⼨的⽅法。

与本标准有关的国家标准。

国家标准现⾏标准编号现⾏标准名称分类基本表⽰法GB/T 17451-1998技术制图图样画法视图GB/T 4558.1-2002机械制图图样画法视图GB/T 17452-1998技术制图图样画法剖视图断⾯视图GB/T 4558.6-2002机械制图图样画法剖视图断⾯视图GB/T 16675.1-1996技术制图简化表⽰法第⼀部分：图样画法GB/T 4557.2-2003技术制图图样画法指引线和基准线的基本规定GB/T 4558.2-2003机械制图装配图中零部件序号及其编排⽅法GB/T 4558.3-1984机械制图轴测图GB/T 4558.4-2003机械制图尺⼨标注GB/T 16675.2-1996技术制图简化表⽰法第⼆部分：尺⼨注法GB/T 4558.5-2003机械制图图样画法尺⼨公差与配合注法GB/T 15754-1995技术制图圆锥的尺⼨和公差标注GB/T 131-1993机械制图表⾯粗糙度符号、代号及其注法基本规定GB/T 14689-1993技术制图图纸幅⾯及格式GB/T 14690-1993技术制图⽐例GB/T 14691-1993技术制图字体GB/T 17450-1998技术制图图线GB/T 4557.4-2002机械制图图样画法图线GB/T 17453-1998技术制图图样画法剖⾯区域表⽰⽅法GB/T 4557.5-1984机械制图剖⾯符号特殊表⽰⽅法GB/T 4459.1-1995机械制图螺纹及螺纹紧固件表⽰法GB/T 4459.2-2003机械制图齿轮表⽰法GB/T 4459.3-2000机械制图花键表⽰法GB/T 4459.4-2003机械制图弹簧表⽰法GB/T 4459.5-1999机械制图中⼼孔表⽰法GB/T 4459.6-1996机械制图动密封表⽰法GB/T 4459.7-1998机械制图滚动轴承表⽰法GB/T 19096-2003技术制图图样画法未定义形状边的术语和注法图形符号GB/T 4460-1984机械制图机构运动简图符号相关细节请查询中国标的细节GB 4457.4-84 《机械制图图线》GB 4457.5-84 《机械制图剖⾯符号》1 基本规则1.1 机件的真实⼤⼩应以图样上所注的尺⼨数值为依据，与图形的⼤⼩及绘图的准确度⽆关。

机械制图国家标准


02.1
细虚线
.1 不可见棱边线
.2 不可见轮廓线
02.2
粗虚线
.1 允许表面处理的表示线
04.1
细点划线
.1 轴线
.2 对称中心线
.3 分度圆线
.4 孔系分布的中心线
.5 剖切线
04.2
粗点划线
.1 限定范围表示线
05.1
细双点划线
.1 相邻辅助零件的轮廓线
.2 可动零件极限位置的轮廓线
.3 中心线
0.25
0.25
0.13
0.35
0.35
0.18
0.5*
0.5*
0.25
0.7*
0.7*
0.35
1
1
0.5
1.4
1.4
0.7
2
2
1
* 优先采用的图线组别
3
二、剖面符号（GB4457.5-84）
1. 剖面符号见表
金属材料 (已 有 规 定 剖 面 符 号 者 除 外 )
线圈绕组元件
转 子 ,电 枢 ,变 压 器 和 电抗器等的迭钢片
非金属材料 (已 有 规 定 剖 面 符 号 者 除 外 )
型 砂 ,填 砂 ,粉 末 冶 金 ,砂 轮 , 陶 瓷 刀 片 ,硬 质 合 金 刀 片 等
玻璃及供观察用的其它 透明材料
木
纵剖面
横剖面 材
木质胶合板 (不 分 层 数 )
基础周围的泥土
混凝土
钢筋混凝土
砖
格
网
(筛 网 ,过 滤 网 等 )
画局部视图时，其断裂边界用波浪线 （NO.01.1线型）或双折线（NO.01.1线型）绘制， 见图1中的俯视图和图2中的A向视图。当所表示 的局部视图的外轮廓成封闭时，则不必画出其断 裂边界线，见写的拉丁 字母标出视图的名称，在相应视图附近用箭头指 明投射方向，并注上相同的字母，见图2。当局部 视图按基本视图配置，中间又没有其它图形隔开 时，则不必标注，见图1。

机械制图国家标准11400

圆 和 圆弧
a)
b)
c)
编辑ppt
尺寸界限沿径 向引出，尺寸线 画成圆弧，圆心 是该角的顶点。
角度数字一律 水平书写，一般 注写在尺寸线中 断处。必要时可 写在上方或外面， 也可引出标注
直径、半径的
尺寸数字前应
分别加符号φ、R。
大圆弧
无法标出圆心位
d)
置时，可按c、d 图示标注
20
小圆弧 和
小尺寸
一个完整的尺寸标注应包括四个要素： 尺寸界线、尺寸线、尺寸线终端和尺寸数字。
（a）
编辑ppt
（b）
16
பைடு நூலகம்
(1) 尺寸界线
用细实线绘制，可由图形的轮廓线、轴线、对称中心 线等图线引出或代替。
(2) 尺寸线
用细实线绘制在尺寸界线之间，不能由其他图线引出 或代替。
尺寸线和尺寸界线一般互相垂直，必要时允许倾斜，如 图3-9b。
1. 基本线型
国家技术制图标准GB/T17450－1998规定15种基本 线型，机械制图标准GB/T4457.4－2002建议采用9种基本 线型，见表3-3。
2. 常用图线的线宽及应用
图线宽度d的规定选取系列为：0.13、0.18、0.25、
0.35、0.5、0.7、1.0、1.4、2等。
具体宽度可据图幅大小而定，一般粗线取d＝0.7～1.0。
粗、细线宽度之比为2：1。
编辑ppt
10
表3-3 基本线型及其应用
粗、细线宽度之比为2：1。
各类图线的应用见图3-7。
编辑ppt
11
3．注意事项
图 3-7 基编本辑pp图t 线的应用
12
3．注意事项
(1) 同一图样上，同类图线宽度应一致。 (2) 图线与图线相交时，应该是画线相交。只有当细虚线 处于粗实线的延长线上时，为表明可见与不可见轮廓的界线，
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
28 材料
（作业名称）
班级
学号
数量
教师 （签名 年 月 日）
12 28 120
（学校名称）
比例
图号
12 28
二、 比例（GB/T 14690–1993）
1、比例 比例是图中图形与实物相应要素的线性尺寸之比。 2、比例的种类 放大比例、缩小比例、原值比例
φ7
8
16
缩 小
12
14
20

8
1： 2
12
12 14 20 16 14 φ7 φ7 20 8
制图 校对 审核
压块
材料
比例
X X 大学
专题二 工程制图基础
工程制图：是学习如何绘制、阅读工程图样，研究 工程图样的绘制理论和方法的学科。 图样：表达物体形状、大小及技术要求的图形。
图样作用： （1）图样是表达设计者设计意图的重要手段。
（2）图样是工厂组织生产、制造零件和装配机器的 依据。 （3）图样是工程技术人员交流技术思想的重要工 具，被誉为“工程界技术语言”。
第一章 制图的基本知识和基本技能
第一节 第二节 第三节 第四节 制图的基本规定 制图工具和仪器的使用方法 几何作图 平面图形的分析、画法和尺寸注法
国家标准：绘制图样必须遵守的统一规范。 我国于1959年制订了国家标准《机械制图》， 后来经过了几次修订。目前机械制图中使用的国 家标准，有一部分采用了1998年修订的《技术制 图》国家标准。国家标准中对图样内容、格式、 表达方法等都作了统一的规定。 国家标准《技术制图》是一项基础技术标准； 国家标准《机械制图》是一项机械专业制图标准。 它们是图样的绘制与使用的准绳，必须认真学习和 遵守。
(5) 字母和数字可写成斜体和直体。斜体字字 头向右倾斜，与水平基准线成75。
用作指数、分数、极限偏差、注脚等的数字及字 母，一般应采用小一号的字体。
要领： 横平竖直，
如何能写好长 仿宋字呢？ 注意起落， 结构匀称， 填满方格。
字体工整笔画清晰间隔均匀排列整齐
横平竖直注意起落结构均匀填满方格
机械制图工程机械汽车检测与维修
297
2、图框格式
（1）装订格式
a
L
B
c
图框线
a
c
装订边
（2）不装订格式
e
纸边界线 图框线
纸边界线
e
e
e
L
B
3.标题栏的位置
在图纸 右下方
标题栏配置 方位与读图 方位一致
4.标题栏的格式（GB 10609.1 –2008 ）
标题栏位于图纸的右下角，其形式如下：
学生用标题栏
姓名 （签名 年 月 日）
R5
R5
φ20
φ20
φ10
φ≤10时，中 心线可用细 实线
标注尺寸时的注意事项 ⑴ 在同一张图样上尺寸数字的高度、箭头的大小应 一致 ⑵ 相互平行的尺寸线的间距应相等 ⑶ 尺寸的排列应整齐做到小尺寸在里大尺寸在外
在机械产品的设计与制造过程中，图样上的尺寸起 着非常重要的作用，尺寸标注看似简单却包含着不容 忽视的问题。一个尺寸的差错就可能导致机件的报废。
16
1： 1
原形
放大
2： 1
国家标准（GB/T 14690—1993）《技术制图 比例》对比例的选用作了规定：需要按比例绘制 图样时,应由表1的系列中选取适当的比例；必要 时，也允许选取表2中的比例。 表 1
种 类 原值比例 放大比例
缩小比例
比
1:1 5:1 510n:1 1:2 1:210n
20
(2)尺寸线
它表示所注尺寸的方向，它必须用细实线绘制。
C1
C2
尺寸线 20 35
10 间距>7
φ16
φ9
7
(3)
尺寸线终端
位置不对
尺寸线终端有两种形式：箭头和斜线。
≈4b
宽度为d， 长度约4d ：箭头和斜线。
形状不对
不正确
(4) 尺寸数字
线性尺寸数字一般应注写在尺寸线的上方中间处， 也允许注写在尺寸线的中断处。尺寸数字不能被任何 图线穿过，否则应将该图线断开。
φ7 8
16
(4)机件的每一尺寸一般只标注一次，并应标注在 反映该结构最清晰的图形上。
12
14
20
2、尺寸要素—尺寸界线、尺寸线和尺寸数字
(1) 尺寸界线 它表示所注尺寸的起止范围。一般用细实线绘制、 由轴线、中心线和轮廓线引出。也可利用这些线。
尺寸界限
8
16 尺寸界限超出箭头2 ～ 3
12
14
φ7
国家标准
一、图纸幅面和格式 （GB/T 14689–2008）
二、比例（GB/T 14690–1993）
三、字体（GB/T 14691–1993）
四、图线（GB/T 17450 –1998、
GB/T 4457.4 –2002 ） 五、尺寸注法（GB/T 16675.2 –1996、 GB/T 4458.4 –2003 ）
一、图纸幅面和格式（GB/T 14689–2008） 1、图纸幅面
幅面代号 B×L A0 A1 A2 A3 A4 841 × 1189 594 × 841 420 × 594 297 × 420 210×297
e
c a
20
10 25
10
5
A1
A0
A3 A4
A2
2523 2102 1982 1682 1471 1261 1051 841 A45 A44 630 A43 420 A3 210 A4
5º
2）圆弧半径和圆的直径
标注圆弧半径时，尺寸线的一端一般应画 到圆心，以明确表示其圆心的位置，另一端 画成箭头。在尺寸数字前应加注符号“R”。 半径尺寸必须注在投影为圆弧的图形上。 半圆或小于半圆的圆弧标注半径。
R10
×R10
当圆弧的半经过大，或在图纸范围内无法 标出其圆心位置时，可按图(a)的形式标注， 若不需要标出圆心位置时，可按图(b)的形式 标注。标注球面的直经或半径时，应在符号 “”或“R”前再加注符号“S”.
相交画法
线段 相交
虚线、细点划线、与其他线相交时应交于长划处
延伸画法
虚线为实线延长线时，相接处应留出间隙
相切画法
虚线圆弧与实线相切时，虚线圆弧应留出间隙
其他画法
超出圆周 2～5mm 用细线 代替
错误画法
首末是 短划
短划 相交
错误画法
三、
字体（GB/T 14691–1993）
1、基本要求 (1) 在图样书写的汉字、数字和字母，都必须做 到“字体工整、笔画清楚、间隔均匀、排列整 齐”. (2) 字体高度 ( 用 h 表示 ) 的公称尺寸系列： 1.8 、 2.5 、 3.5 、 5 、 7 、 10 、 14 、 20 。字体高度代表字 体的号数。 (3) 汉字应写成长仿宋字，并应采用国家正式 公布的简化字。汉字的高度不应小于 3.5，其字宽 一般为0.7h。 (4) 字母和数字分为A型和B型。
四、图线（GB/T 17450 –1998和GB/T 4457.4 –2002 ）
1．图线的型式及应用 (1) 图中所采用各种形式的线，称为图线。国标规 定了图线的名称、形式、宽度以及应用。
(2) 图 线 宽 度 ： 图 线 分 为 两 种 。 粗 线 宽 度 (d) 在
0.25 ～ 2㎜之间选择，细线宽度约为d/2。 图线宽度推荐系列为： 0.13 、 0.18 、 0.25 、 0.35 、 0.5 、 0.7 、 1 、 1.4 、 2 。 该 数 系 的 公 比 为 1 ： 2 （≈1：1.4）。常用宽度为0.5或0.7㎜。
模具设计与加工
ABCDEFGHIJKLMN OPQRSTUVWXYZ
Abcdefghijklmn opqrstuvwxyz
ⅠⅡⅢⅣⅤⅥ Ⅶ Ⅷ ⅨⅩ
1234567890 1234567890
五、尺寸注法（GB/T 4458.4-2003及GB/T 16675.2-1996） 1、基本规则 (1)机件的真实大小应以图样上所注尺寸数值为依 据，与图形的大小及绘图的准确程度无关。 (2)图样中的尺寸，以毫米 为单位时，不需注明。若采 用其它单位要注明。 (3)图样中所标注的尺 寸，为该图样所示机件 的最后完工尺寸，否则 应另加说明。
3、应用比例的一般规定 （1）绘制同一机件的各个视图应采用相同的比例， 并填写在标题栏比例一栏中。
（2）当某一视图需要采用不同比例时，必须另行标注。 （3）当图形中的孔的直径或薄片的厚度小于或等于 2mm，斜度和锥度较小时，可不按比例而夸大画出。 （4）绘图时不论采用何种比例，图样中所注的尺寸 数值必须是实物的实际大小，与图形的比例无关。
粗实线：可见轮廓线 细实线：尺寸线、尺 寸界限、剖面线、重 合断面的轮廓线 细虚线：不可见轮廓 线 细点画线：轴线、对 称中心线、轨迹线
波浪线：断裂处的 边界线、视图与剖 视的分界线
相邻辅助零 件的轮廓线
2.图线中各线素的长度
虚线
点画线
双点画线 3．图线画法 (1)同一图样中同类图线的宽度、形式应基本一致。 (2)两平行线之间的距离应不得小于0.7㎜。 (3)绘制图线时应注意的事项。
例如国家标准：图纸幅面和格式（GB/T14689—2008） GB —为国(Guo)标(Biao)二字汉语拼音第一个字 母，意为国家标准。 T — 为推荐的“推”字的汉语拼音字头。 14689 — 为标准的编号。 2008 —为该标准颁布的年份。
制图标准一般包括制图的基本规定、基本表示法、 特殊表示法和图形符号四类。
半径不 注数量
尺寸线应从圆心引 出，只画一个箭头
2×R4 2×Φ4
尺寸线不应与 中心线重合
