建筑制图国家标准PPT课件

建筑制图国家标准PPT课件
.
同时引出几个相同部分的引出线，宜互相平行，也 可画成集中于一点的放射线，如图1所示。
图1
多层构造或多层管道共用引出线，应通过被引出的 各层。
.ቤተ መጻሕፍቲ ባይዱ
• 对称符号 • 连接符号 • 指北针 • 变更云线
.
比例
当整张图纸只用一种比例时，可注写在标题栏中 比例一项中
如一张图纸中有几个图形并各自选用不同的比例 时，可注写在图名的右侧，比例的字高，应比图 名的字高小一号或两号，如图所示。
图样上及说明的汉字，应采用长仿宋字。 仿宋体字的书写要领是：横平竖直，起落分明
，填满方格，结构均匀。 字大小用字号表示，字号即为字的高度，各字
号的高度和宽度的关系应符合规定。
.
数字及字母
数字及字母在图样上的书写分直体和斜体两种。 与中文字混合书写时应稍低于书写仿宋字体的高
度 图样上数字应采用阿拉伯数字，其字高应不小于
.
（1）在图纸上必须用粗实线画出图框，其格式分为留装订边和不留装 订边两种； （2）同一产品图样只能采用一种格式，装订时通常采用A3横装或A4竖 装。
.
1.1.2加长特殊图纸幅面
• 图纸的短边尺寸不应加长A0～A3幅面长边尺 寸可加长
.
横式图纸
.
.
立式图纸
.
标题栏
会签栏
1-1标题栏
1-2会签栏
.
实线－细实线 •细图形线、尺寸线、尺寸界线、图例线、索引符号、 标高符号、引出线等
.
虚线
1）建筑构配件不可见的轮廓线 2）拟扩建的建筑物轮廓线 3）图例线
.
单点长划线 中心线、对称线、定位轴线
双点长划线 假想轮廓线，用地红线
折断线 不需画全的断开界线

制图标准培训PPT课件

制图标准培训PPT课件
• 图样中有热处理要求时，数值的选用 执行Q/XG103-1999《热处理通用技术 条件》的规定
尺寸标注
• 图样中（包括技术要求和其他说明）的 尺寸，以毫米为单位时，不需标注单位 符号，如采用其他单位，则应注明相应 的单位符号
• 图样中所标注的尺寸，为该图样所示机 件的最后完工尺寸，否则应另加说明
• 在用文字作附加说明时，属于被测要 求数量的说明，应写在公差框格的上 方。属于解释性的说明（应写在公差 框格的下方
• 如果被测范围仅为被测要素的某一部 分时，应用细实线画出该范围，并注 出尺寸
• 如需给出被测要素任一长度（或范围）的公 差时，其标注方法如下：（旧标准：100：）
• 当图样上未注出符号E、M、L时，则给定的 尺寸公差和形位公差遵守独立原则。

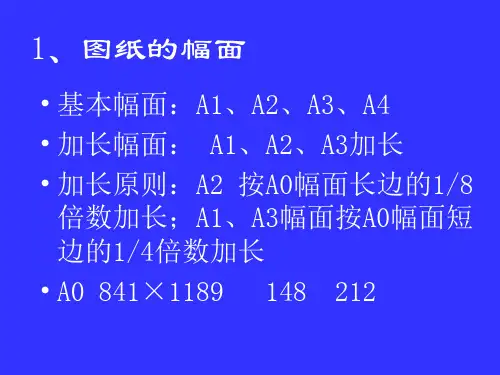

1、图纸的幅面
• 基本幅面：A1、A2、A3、A4 • 加长幅面： A1、A2、A3加长 • 加长原则：A2 按A0幅面长边的1/8
倍数加长；A1、A3幅面按A0幅面短 边的1/4倍数加长 • A0 841×1189 148 212
2、图样比例
类别
比
例
原值比例 1：1
放大比例 5：1 4：1 2.5：1 2：1 5X10n：1 4X10n：1 2.5X10n：1 2X10n：1 1X10n：1
螺纹的表示法
• 螺纹精度无特殊要求时,内螺纹为6H、外螺 纹为 6g精度级,图样中可不必标注
• 公称直径以mm为单位的螺纹，其标记应直 接注在大径的尺寸线上或其引出线上
• 管螺纹和米制锥螺纹，一律注在大径的引 出线上
焊缝符号
• 焊缝符号按GB/T324《焊缝符号表示方法》 的规定执行
• 焊缝符号一律采用标注法，如设计遇有复 杂的焊接结构时, 允许在技术要求中用文字 作为补充说明

制图国家标准(图幅及格式)(精).ppt

制图国家标准(图幅及格式)(精).ppt
(b)简化标题栏——零件图用
按钮
制图国家标准（图幅及格式）（GB/T14689—1993）
制图作业中的标题栏的格式可以简化，建议采
用下图所示的格式。
最顶线采用细实线
(c)简化标题栏——装配图用
按钮
标题栏的位置可按右图所示的方式配标题栏标题栏ax型图纸by型图纸标题栏produced制图国家标准图幅及格式制图国家标准图幅及格式gbt14689gbt1468919931993按钮按钮标题栏的格式由国家标准gbt1060911989规定如下图所示
制图国家标准（图幅及格式）
制图国家标准（图幅及格式）（GB/T14689—1993 ）
10
5
按钮
制图国家标准（图幅及格式）（GB/T14689—1993）
基本幅面尺寸间的关系如下：
594
A1
A0
420 841
A3
A2
A4
297
1189
按钮
制图国家标准（图幅及格式）（GB/T14689—1993）
2、加长幅面 由基本幅面的短边成整数倍增加。 如将A3幅面加长2 倍；将A4 幅面加长2 倍。
准发布的年号。
按钮
1. 制图国家标准（图幅及格式） （GB/T14689—1993）
二、图幅
1、图纸的基本幅面有5种: A0、A1、A2、A3、A4。
幅面代号
幅面尺寸B XL
周
e
边
c
尺 寸
a
A0
A1
841×1189 594× 841
20
10
A2
420× 594
25
A3
A4
297× 420 210× 297
制和识读机械图样的准则和依据， 工程技术人员必须严格遵守其有

制图国家标准

制图国家标准
汉字示例：
字母示例： 数字示例：
四、图线及其画法
我国现行图线的国家标准有两项： GB/T 17450-1998《技术制图 图线》 GB/T 4457.4-2002《机械制图 图样画法 图线》
1．图线的种类
粗实线：细实线=2：1
2.线宽
• 机械图样的图线宽度分粗细两种，比率 为2:1（建筑制图需要用三种线宽，比率 为4:2:1）。粗线宽度应根据图的大小和 复杂程度，在0.5～2 mm之间选择。
当两个以上不同类型的图线重合时应遵守以下优 先顺序：
① 可见轮廓线和棱线（粗实线）； ② 不可见轮廓线和棱线（虚线）； ③ 剖切平面迹线（细点画线）； ④ 轴线和对称中心线（细点画线）； ⑤ 假想轮廓线（双点画线）； ⑥ 尺寸界线和分界线（细实线）。
五、尺寸标注方法
尺寸标注的国家标准有： GB/T 4458.4-2003《机械制图 尺寸注法》 GB/T 16675.2-1996《技术制图 简化表示 法 第二部分：尺寸注法》
尺寸尺界寸线 界线 细（实细线 实线）
相相邻邻零件零的件假 的假 想想投影投轮影廓轮线 廓线 双（点双画线点画线）
圆圆中心中线心线 （细细点画点线画线）
图线画法要求
⑴在同一张图样中，同类图线的宽度应一致。粗虚线、细虚 线、细点画线、粗点画线及双点画线的画、长画和间隔应各自 大致相等。
⑵绘制圆的对称中心线时，圆心应为长画的交点，点画线、 双点画线、虚线与其他线相交或自身相交时，均应尽量交于画 或长画处。
16675.2 — 1996）
一、图纸幅面及格式
1. 图纸基本幅面大小有： A0、A1、A2、A3、A4五种。
表1-1 图纸幅面
幅面代号
A0
A1

制图基本知识与技能—制图国家标准的基本规定(化工制图课件)

制图基本知识与技能—制图国家标准的基本规定(化工制图课件)

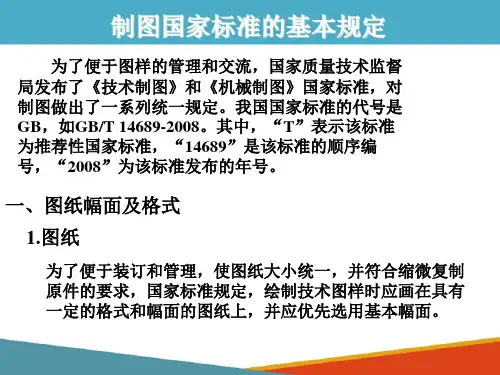

制图国家标准的基本规定
为了便于图样的管理和交流，国家质量技术监督 局发布了《技术制图》和《机械制图》国家标准，对 制图做出了一系列统一规定。我国国家标准的代号是 GB，如GB/T 14689-2008。其中，“T”表示该标准 为推荐性国家标准，“14689”是该标准的顺序编 号，“2008”为该标准发布的年号。
尺寸标注
1.基本规则
1）机件的真实大小应以图样上所注的尺寸数值为依据，与 图形的大小及绘图的准确度无关。
2）图样中的尺寸凡以毫米为单位时，不需要标注其计量单 位的代号或名称；如采用其他单位，则必须注明相应的计量 单位的代号或名称。
3）图样中所注的尺寸，为该图样所示机件的最后完工尺 寸，否则应另加说明。
12 40
65 130
简化标题栏的格式和内容
附加符号
对中符号
为了使图样在复制或缩微摄影时准确定位，应在图 纸各边的中点处分别画出对中符号。对中符号用粗实线 绘制，长度是从图纸边界开始伸入图框约5mm。当对中 符号处在标题栏范围内时，则伸入标题栏的部分省略不 画。
附加符号
方向符号 标题栏的方向通常与读图方向一致，如转换其他方
图线在使用时注意的细节问题
图 线
图
间
关 系
正
虚 线 相 切
点 划 线 与 轮 廓 线 相 交
例 误
图线画法
圆弧虚线与直线 虚线相切时，圆弧 虚线应画至相切处， 留空隙后再画直虚 线。
点划线或双点划线 的首末端应是线段，而 不是点（短划）。
点划线一般应超过 轮 廓 线 约 （ 3—5mm) 或 （ 2—3mm) 。 在 较 小 的 图形上绘制点划线有困 难时，可用细实线代替。
字体大小分为:20、14、10、7、5、3.5、2.5、1.8 共八种号数（汉字不小于3.5号）

机械制图新国家标准课件

机械制图新国家标准课件
我国的国家标准通过审查后，需由国务院标准化行政管理部 门----国家质量监督检查检疫总局、国家标准化管理委员会审批、给定 标准编号并批准发布。
机械制图新国家标准
2.标准化 标准化是指为在一定的范围内获得最佳秩序，对实际
的或潜在的问题制定共同的和重复使用的规则的活动。包 括制定、发布、及实施标准的过程。
2.1 制图基本规定概述 “基本规定”有两层含义： 一是通用性，无论是机械图样还是建筑图样，只要是 技术图样都使用。 二是与投影法、画法和注法无关。
包括《图纸幅面和规格》《比例》《字体》《图线》 《剖面符号》
机械制图新国家标准
2.2 标题栏的方位和看图方向
第一种情况----按看标题栏的方向看图，即以标注栏 中的文字方向为看图方向。
箭头端，如果要加角度时，角度应注写在字母之后。
机械制图新国家标准
• 4.3 剖视图
•
①当机械图样中表示材料类别的特定的剖面符号按照国家标准
规
• 定执行。
•
②当不需要表示材料类别时，可采用通用的剖面线表示。这里
采用
机械制图新国家标准
01.2
02.1 02.2 04.1
04.2 05.1
4
粗实线
5 细虚线 6 粗虚线 7 细点画线
8 粗点画线 9
细双点画线
1.可见轮廓线 2.相贯线 3.螺纹牙顶线 4.螺纹长度终止线 5.齿顶圆（图2-） 6.表格图、流程图中的主要表示线 7.模样分型线（图2-） 8.剖切符号用线（图2-） 1.不可见轮廓线 1.允许表面处理的表示线（图2-） 1.轴线 2.对称中心线 3.分度圆（线）（图2-） 4.孔系分布的中心线（图2-） 5.剖切线（图） 1.限定范围表示线（图2-） 1.相邻辅助零件的轮廓线（图） 2.可动零件的极限位置的轮廓线（图2-） 3.成形前轮廓线（图2-） 4.剖切面前的结构轮廓线（图2-） 5.轨迹线（图2-） 6.毛坯图中制成品的轮廓线（图2-） 7.特定区域线（图2-） 8.工艺用结构的轮廓线（图2-） 9.中断线（图2-）

市政工程识图与构造第一章制图的基本知识ppt课件

市政工程识图与构造第一章制图的基本知识ppt课件

为了规范 事业单 位聘用 关系， 建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
2. 图线画法
（4）单点长画线或双点长画线的两端不应是点。如 图形较小，画点画线或双点画线有困难时，可用实线 代替。
细单点长画线作圆中心线
细实线作 圆中心线
A0—A3横式幅面（二）
A0— A3图 幅宜横 式使用， 必要时， 也可竖 式使用
为了规范 事业单 位聘用 关系， 建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
2.图框格式 立式幅面
A0～A4立式幅面(一）
A0—A4立式幅面（二）
为了规范 事业单 位聘用 关系， 建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
1.1.2 图线
图线的宽度b，宜从 1.4、1.0、0.7、0.5、0.35、 0.25、0.18、0.13mm 线宽系列中选取。图线宽度不 应小于0.1mm。每个图样，应根据复杂程度与比例大
《建筑制图标准》（GB/T 50104-2010）
为了规范 事业单 位聘用 关系， 建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
各种线宽应用
1、较简单的图形可采用两种线宽的线宽组，其线 宽比宜b:0.25b
为了规范 事业单 位聘用 关系， 建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
各种线宽应用

机械制图国家标准

机械制图国家标准
• 第一角投影（第一角画法）
• 将物体置于第一分角内，并使其处于观察者与投影面之间而得 到的多面正投影。
• 第三角投影（第三角画法）
• 将物体置于第三分角内，并使投影面处于观察者与物体之间而 得到的多面正投影。
PPT文档演模板
机械制图国家标准
3.2 投影法分类体系
PPT文档演模板
机械制图国家标准
我国的投影体制：
1.辅助零件的轮廓线画成细双点画线
2.相邻辅助零件的剖面区 域不画剖面线
3.零部件的视图与相邻的辅助零 件重叠时，其重叠部分的视图不 受影响。
PPT文档演模板
机械制图国家标准
PPT文档演模板
机械制图国家标准
PPT文档演模板
机械制图国家标准
PPT文档演模板
机械制图国家标准
第三章 投影法
3.1 投影法的常用术语及定义 • 投影法 • 投影线通过物体,向选定的面投射,并在该面上得到图形的
⒈有关国家安全的技术要求； ⒉保障人体健康和人身、财产安全的要求； ⒊产品及产品生产、储运和使用中的安全、 卫生、环境保护、电磁兼容等技术要求； ⒋工程建设的质量、安全、卫生、环境保护 要求及国家需要控制的工程建设的其他要求； ⒌污染物排放限制和环境质量要求； ⒍保护动植物生命和健康的要求； ⒎防止欺骗、保护消费者利益的要求； ⒏国家需要控制的重要产品的技术要求。
PPT文档演模板
机械制图国家标准
1.2 机械制图国家标准的制定修改动态
PPT文档演模板
机械制图国家标准
PPT文档演模板
机械制图国家标准
PPT文档演模板
机械制图国家标准
第二章 制图的基本规定
2.1 制图基本规定概述 “基本规定”有两层含义： 一是通用性，无论是机械图样还是建筑图样，只要是 技术图样都使用。 二是与投影法、画法和注法无关。

2024年CAD制图标准与规范课件

2024年CAD制图标准与规范课件
物料流向的标注等内容。
案例二
制药工艺流程图绘制。涉及工艺流程的分 析与优化、设备布局与管道设计等方面的 内容。
2024/2/28
案例三
食品加工工艺流程图绘制。涵盖食品加工 设备的图形表示、工艺流程的简化与优化
等内容的介绍。
30
谢谢
2024/2/28
THANKS
31
其他软件
如CATIA、Pro/Engineer等 ，也在特定领域有着广泛的 应用。
2024/2/28
6
2024/2/28
02
CAD制图标准
CHAPTER
7
国家标准《CAD工程制图规则》
比例
规定了图纸比例，包括原值比 例、放大比例和缩小比例。
图线
规定了图线的种类、线型、线 宽及其一般应用。
图纸幅面及格式
标注比例与实际不符
应确保标注比例与绘图比例一致，避免因比例错误导 致误解或误导。
2024/2/28
23
文字标注问题
文字样式不统一
应采用统一的文字样式和字体，确保文字标注 的一致性和可读性。
文字大小不合适
应根据图形大小和比例，选择合适的文字大小 ，确保文字清晰易读。
2024/2/28
文字位置不合理
应将文字标注放置在合适的位置，避免遮挡图形元素或影响整体美观。
2024/2/28
13
图线及颜色
图线
图线的宽度应根据图形的大小和复杂程 度，在下列数值中选择：0.18mm、 0.25mm、0.35mm、0.5mm、0.7mm 、1mm、1.4mm、2mm。在CAD制图 中，通常采用两种线宽，即粗线和细线 。粗线的宽度一般取细线的两倍。
VS
颜色

制图国家标准PPT课件

制图国家标准PPT课件
GB/T 17450—1998是GB/T 4457.4—2002的基础， GB/T 4457.4—2002是对GB/T 17450—1998的补 充。
第26页/共145页
我国制图国家标准现》中规定的线型 基本线型15种
我国制图国家标准现状及最 基本线型新的制变形图国家标准讲座
我与国技术制制图图国标家准标的技准术现内状容及相矛最盾； ——新根制据图需要国，家专标业准制图讲标座准可对
技术制图标准已规定的技术内容适 当补充。
第7页/共145页
技术制图标准、专业制图标准与
我C国AD制制图图标国准关家系标的准处理现原状则：及最 —准新—技制术图制图国标家准标和专准业讲制座图标
是CAD制图标准的技术基础； ——CAD制图标准反映了机器制图 的特点和需求。
第2部分：尺寸注法
GB/T 4458.5—2003 机械制图 尺寸公差与配合 注法
第14页/共145页
注法规则：
G注B/T我15国754制—1图995国技家术标制图准圆现锥的状尺及寸和最公差 新制图国法 家标准讲座
GB/T 1182—2008 产品几何技术规范(GPS)几何 公差
形状、方向、位置和跳动公差 标
构运动简图符号
第20页/共145页
CAD制图规则:
G图B词/T我汇15国751制—1图995国技家术产标品准文件现计状算机及辅助最与制 GB/T 173新04—制199图8 国CAD家通用标技术准规讲范 座
GB/T 18229—2000 CAD工程制图规则 GB/T 14665—1998 机械工程 CAD制图规则
第31页/共145页
我国制图国家标准现状及最 新制图国家标准讲座
第32页/共145页
我国制图国家标准现状及最 新制图国家标准讲座

《制图GB现行对照》课件

《制图GB现行对照》课件
《制图GB现行对照》PPT 课件
欢迎来到《制图GB现行对照》PPT课件，本课程将带您深入了解制图GB的 重要性以及最新版本的变化。让我们开始学习吧！
介绍
什么是制图GB？
制图GB是指国家标准中对制图定型要求的规 范，用于确保图纸的准确性和可读性。
现行制图GB有哪些？
现行制图GB包括GB/T 4458-2011、GB/T 15240-2014等不同标准，各应用于特定领域。
对比
1 新旧版本GB对比
2 主要修改点说明
新版本GB与旧版本GB相比，有一些重要 的修改和更新，以适应当前技术和行业的 发展。
我们将详细比较新旧版本GB中的主要修 改点，包括符号更新、图纸格式变化等。
实例演示
1Hale Waihona Puke 基础符号绘制学习如何绘制制图GB中的基础符号，
电气线路图绘制
2
包括线型、标识符、尺寸等。
了解绘制电气线路图的方法和技巧，
掌握符号和图形的使用规范。
3
设备位置图绘制
学习如何制作设备位置图，准确标注 设备在平面布局中的位置和方向。
应用拓展
制图GB在工程中的应用
了解制图GB在各种工程领域中的应用范围，包 括建筑、机械、电气等。
制图GB在建筑行业的使用案例
探索建筑行业如何使用制图GB来进行设计和施 工，提高效率和准确性。
总结
1 制图GB的重要性
制图GB是确保图纸准确、可读的重要工具，对于工程设计和施工具有关键影响。
2 GB的更新与学习建议
学习新版本GB的变化对于从业人员来说是必要的，我们提供有效的学习建议和方法。

国家标准简介PPT课件

国家标准简介PPT课件
(一)图纸幅面尺寸
§1.3 字体 1.绘制图样时,应优先采用国家标准规定的基本幅面.
§1.4 图线
§1.5 尺寸 注法
绘图工具及 仪器的使用
结束 返回
2.必要时,也允许选用规定的加长幅面 见图1 见图2
国家标准
《机械制图》 的部分规定
(二)
图框格式与标题栏的方位
§1.1 图纸幅 面与格 式
§1.2 比例
§1.2 比例
§1.3 字体
§1.4 图线
§1.5 尺寸 注法
绘图工具及 仪器的使用
结束 返回
国家标准
《机械制图》 1.对于零件图,建议采用下图所示格式.
的部分规定
§1.1 图纸幅 面与格 式
§1.2 比例
§1.3 字体
制图
校对 审核
数量
比例
2.对于装配图,建议采用下图所示格式
§1.4 图线
§1.5 尺寸 注法
的部分规定
§1.1 图纸幅 面与格 式
§1.2 比例
§1.3 字体
§1.4 图线
§1.5 尺寸 注法
绘图工具及 仪器的使用 结束 返回
国家标准 《机械制图》 的部分规定
§1.1 图纸幅 面与格 式
§1.2 比例
§1.4 图线 (GB/T 17450-1998)
(一)图线型式及应用
各种图线的名称、型式、代号及在图上的 一般应用见下表所示.
§1.3 字体
§1.4 图线
§1.5 尺寸 注法
绘图工具及 仪器的使用
结束 返回
国家标准 《机械制图》 的部分规定
§1.1 图纸幅 面与格 式
§1.2 比例
§1.3 字体
§1.4 图线
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

a
25
c
10
5
e
20
10
《机械制图》课程
2、图纸边框格式
图纸边框格式
重庆工商学校《机械制图》课程
二、标 题 栏
标题栏位于图框的右下角，看图的方向应与标题栏的方向一 致。外框为粗实线，内格为细实线（GB/T1069.1-2008） 《技 术制图标题栏》规定了两种标题栏格式 。
重庆工商学校《机械制图》课程
字号：国标中以字体高度代表字体的号： 字高系列：1.8，2.5，3.5，5，7，10，14，20mm。 汉字
图样上的汉字应写成长仿宋体，并采用国家正式公布推行的 简化字。汉字的高度h应不小于3.5mm。
要求：字体工整、笔画清楚、间隔均匀、排列整齐
重庆工商学校《机械制图》课程
字母和数字
拉丁字母（B型斜体）示例
螺纹牙底线 细实线
视图和剖视分界 线细波浪线
重合断面轮廓线 细实线
断裂处边界线 细双折线
相邻辅助零件轮 廓线细双点画线
重庆工商学校《机械制图》课程
3、画线注意事项示例一
图线的画法
线相交的画法
a)
b)
重庆工商学校《机械制图》课程
轴线，对称中心 线细点画线
尺寸线尺寸界线 细实线
可见轮廓线 粗实线
断裂处边界线 细双折线
重庆工商学校《机械制图》课程
应用示例
重庆工商学校《机械制图》课程
学生练习 —— 判断图线型 式
尺寸界线 细实线
极限位置轮廓线 细双点画线
尺寸线 细实线
移出断面轮廓线 粗实线
剖面线 细实线
可见轮廓线 粗实线
轴线，对称中心 线细点画线
制图国家标准
第一章 制图的基本知识
第一节 制图的一般规定
一. 图纸幅面和格式（GB/T14689-2008） 1、图幅 绘制技术图样时，应优先采用表1–1所规定的基本幅面。 必要时，也允许选用国家标准中所规定的加长幅面。
幅面代号
A0
A1
A2
A3
A4
B×L 841×1189 594×841 420×594 297×420 210×297
ABCDEFGHIJKLMNOPQ abcdefghIjklmnopq
阿拉伯数字示例
01234567890
罗马数字示例
ⅠⅡ Ⅲ Ⅳ Ⅴ Ⅵ Ⅶ Ⅷ Ⅸ Ⅹ
重庆工商学校《机械制图》课程
五、图线（GB/T17450-1998）
图线（GB/T17450-1998、GB/T4457.4-2002）
图线分粗、细两种，细线宽度约为d/2。图线宽度的推荐系 列为：0.18，0.25，0.5，0.35，0.5，0.7，1，1.4，2mm。
2:1 5:1 1×10n:1 2×10n:1 5×10n:1
2.5:1 4:1 2.5×10n:1 4×10n:1
重庆工商学校《机械制图》课程
2、比例的意义
比例的意义
原样大小
图样不论放大或缩小，图样上标注的尺寸均为机 件的实际大小，而与采用的比例无关。
重庆工商学校《机械制图》课程
四、字体（GB/T14691-1993）
三、 比例（GB/T14690-1993）
1、比 例 比例是指图样中图形与其实物相应要素的线性尺寸之比。
种类 原值比例 缩小比例 放大比例
比例
第一系列
第二系列
1:1
1:2 1:5 1:10 1:1×10n 1:1.5 1:2.5
1:2×10n 1:5×10n
1:1.5×10n
1:4×10n
1:4 1:6 1:2.5×10n 1:6×10n
在同一图样中同类图线的宽度应基本一致，虚线、细点划线 及双点划线的线段长度和间隔应各自大致相等。图线之间相交、 相切都应以线段相交或相切。若各种图线重合，应按粗实线、 点划线、虚线的先后顺序选用线型。
重庆工商学校《机械制图》课程1、常用图线名称及主要用途
重庆工商学校《机械制图》课程
2、图线型式及应用示例
